Диффузоры и завихрители к плазматронам CUT

Диффузоры и завихрители к плазматронам CUT

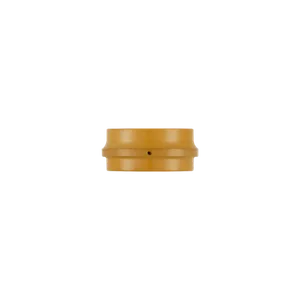

В этом разделе собраны диффузоры и завихрители (swirl ring) для плазморезов и плазматронов CUT и совместимых плазморезов. Диффузор и завихритель формируют поток плазмообразующего газа, стабилизируют дугу и защищают сопло от перегрева. От их состояния напрямую зависит качество реза, ресурс сопел и катодов.

Какие диффузоры и завихрители представлены в разделе

• Диффузоры CutLine A-101-141 и A-141-151 (артикулы STC0606D и STC0608D) — используются на аппаратах ручной воздушно-плазменной резки легкого и среднего класса. Обеспечивают равномерное распределение газа при резке металла небольших и средних толщин.
• Керамический диффузор CutLine PT-31 (STC3103) — теплостойкий диффузор для компактного плазматрона PT-31. Подходит для тонкого и среднего металла, стабилизирует факел и защищает сопло от прямого теплового удара.
• Газовый диффузор CutLine S-45 (STC4503) — диффузор для плазматрона S-45, рассчитанного на более высокие токи и резку металла увеличенной толщины.
• Завихрители ST/STM-120 Maximum Life (60043, 60044) — завихрители для плазматронов ST/STM-120 на токи 40–80 А и 80–120 А. Обеспечивают правильное закручивание газа и устойчивый, узкий факел плазмы при ручной и автоматизированной резке.
• Завихрители PH/PM-125 Maximum Life (60040, 60042) — завихрители для плазматронов PH/PM-125 на токи 45–85 А и 100–125 А. Подходят для высокопроизводительной резки и резки толщин выше среднего.
• Завихрители для everGUN PMX-105 (STC220857, STC220994) — завихрители на токи 45–65–85 А и 105 А для плазматрона everGUN PMX-105, применяемого на ручных аппаратах и ЧПУ-комплексах.

Задача диффузора и завихрителя в плазмотроне

• Формирование потока газа — диффузор и завихритель закручивают газ вокруг дуги, стабилизируя плазменный факел.
• Защита сопла и катода — правильное распределение газа снижает перегрев и продлевает срок службы сопел и электродов.
• Качество реза — исправный диффузор уменьшает конусность реза, количество наплывов и шлака на кромке.
• Стабильный поджиг — при изношенном диффузоре часто ухудшается поджиг дуги и возрастает количество отказов.

Когда требуется замена диффузора или завихрителя

• Механические повреждения — трещины, сколы, выкрашивание кромок, деформация посадочных мест.
• Следы перегрева — оплавление керамики/пластика, потемнение, изменение геометрии каналов для газа.
• Нестабильный рез — при исправных соплах и катодах появляется «гуляющий» факел, скос реза, сильные наплывы.
• Сложности с установкой — диффузор плохо фиксируется в головке плазматрона, появляется люфт.

Как подобрать диффузор или завихритель к плазматрону CUT

При подборе ориентируйтесь на:

• Модель плазматрона или аппарата — в описании товара указано, к каким плазматронам подходит диффузор/завихритель (CutLine A-101-141, A-141-151, PT-31, S-45, ST/STM-120, PH/PM-125, everGUN PMX-105 и др.).
• Рабочий ток — диффузор и завихритель должны соответствовать токовому диапазону (например, 40–80 А, 80–120 А, 45–85 А, 100–125 А и т.п.).
• Тип резки — ручная, по шаблону или резка на ЧПУ. Для автоматизированной резки особенно важно стабильное формирование факела.

Если вы не уверены, какой именно диффузор или завихритель к плазматрону CUT подойдёт к вашему оборудованию, оставьте заявку на сайте или позвоните — специалисты OSAWELD помогут подобрать комплект под конкретный аппарат и режимы резки.

Комплексный подбор расходников для плазменной резки

Вместе с диффузорами и завихрителями вы можете оформить заказ на:

• сопла к плазматронам CUT под нужный ток и толщину металла;
• катоды (электроды) для стабильного поджига дуги;
• головки плазматронов и муфты позиционирования для ручной и ЧПУ-резки;
• защитные экраны и насадки для защиты расходников;
• другие расходные части к плазматронам CUT и аппараты воздушно-плазменной резки.

OSAWELD — склад сварочного оборудования и расходных материалов в Чебоксарах. Работаем с физлицами и организациями, выставляем счет с НДС и организуем быструю доставку по России транспортными компаниями и СДЭК.
