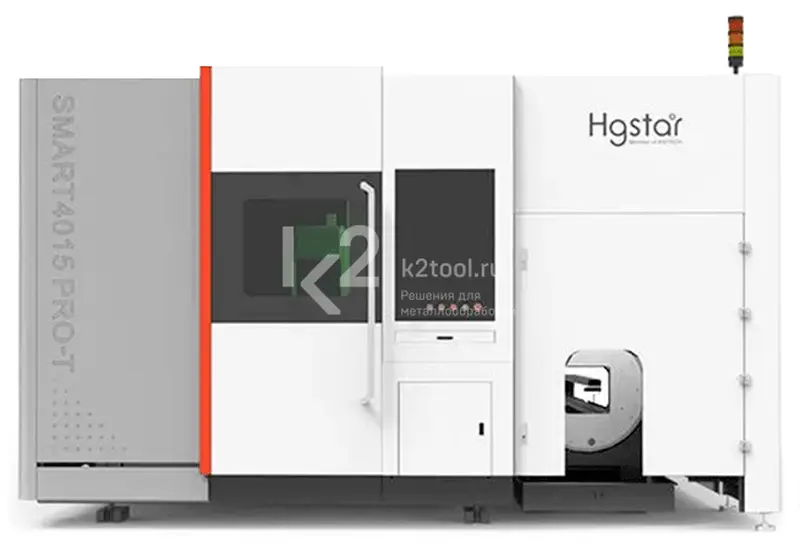

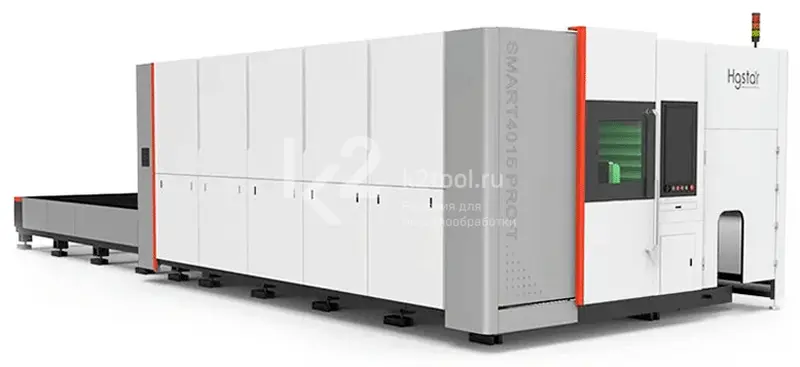

Купить комбинированный станок лазерной резки HGTECH серии SMART PRO-T по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Станок способен обрабатывать широкий спектр трубных материалов специальной формы, включая круглые трубы, квадратные, прямоугольные, овальные и другие.
- Цифровая система управления осуществляется посредством ЧПУ BOCHU, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Система секционной вытяжки, оптимально защищающает зону обработки и оборудование от загрязнений.
- Интеллектуальное предотвращение образования препятствий в процессе резки.
- Поиск кромки по трем точкам: угол наклона и начало листового металла определяются благодаря автоматическому определению кромки.
- Используются комплектующие от ведущих мировых производителей лазерного оборудования: лазерных источник Raycus (КНР), лазерная головка Raytools (Швейцария), электроники, пневматики и др.

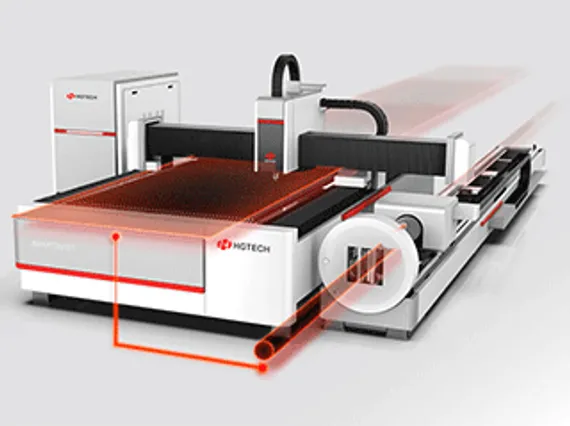

Экономическая эффективность
Станок волоконно-лазерной резки HGTECH может не только резать металлические листы, но и металлические трубы. Он имеет широкий спектр применения и экономит до 50% свободного пространства, что приводит к повышению производительности.

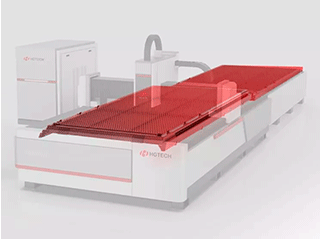

Челночный сменный стол
Используется сменный стол с одновременной сменой паллет, а также двусторонний привод с цепной передачей. Сменный стол позволяет существенно повысить эффективность производственного процесса: пока происходит резка, оператор может выгружать заготовки и загружать новый лист.

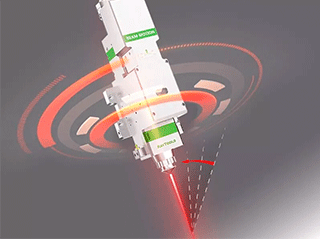

Лазерная режущая головка с автофокусом
Программное обеспечение самостоятельно настраивает фокусирующий объектив для достижения автоматизированной перфорации и резки пластин различной толщины. Скорость автофокуса в десять раз выше, чем при ручной настройке.

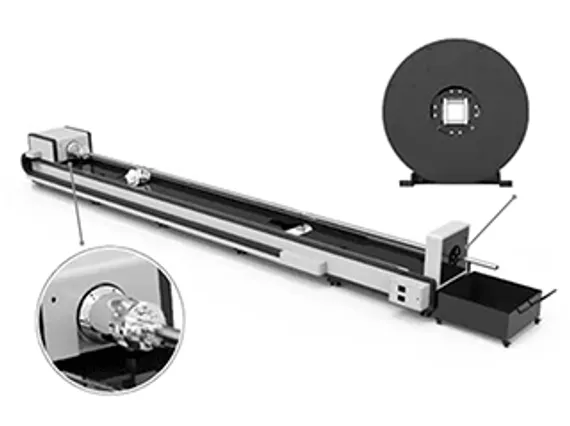

Конструкция пневматического патрона
Конструкция зажимного патрона с передним и задним ходом проста в установке и экономит трудозатраты, так как не подвержена быстрому износу. Обеспечение стабильности подачи и точности резки. Автоматическая регулировка центровки, поддержка резки различных диаметров труб и высокая скорость вращения патрона позволяют повысить эффективность обработки.

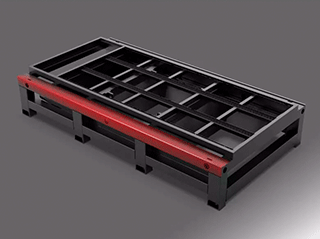

Сварная станина станка лазерной резки
Высокопрочная станина станка обрабатывается методом отжига для снятия напряжения при температуре 600°C, что приводит к высокой жесткости конструкции; цельные механические структуры имеют преимущества малой деформации, низкой вибрации и чрезвычайно высокой точности.

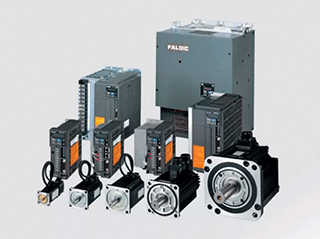

Сервопривод и двигатель
Высокоскоростной серводвигатель Fuji (Япония) эффективно перемещает портал, делает резку и станок более стабильными и продлевает срок службы станка.

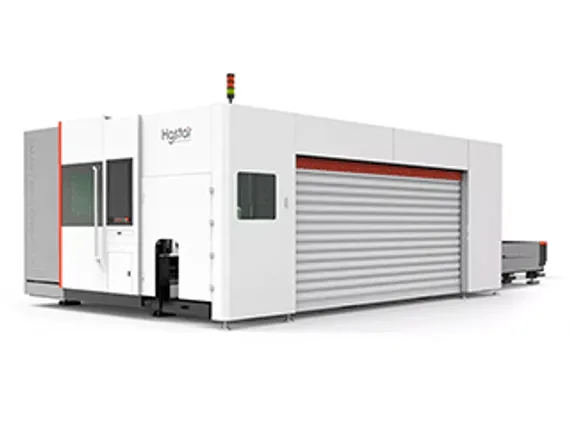

Защитная кабина
Полностью закрытая конструкция обеспечивает безопасность оператора и отсутствие загрязнения производственного цеха. Смотровое окно изготовлено из лазерно-защитного стекла, соответствующего европейским стандартам CE.
Технические характеристики
| Модель | SMART3015 Pro–T |
|---|---|
| Зона обработки листов (Д×Ш) | 3048×1524 мм |
| Макс. нагрузка на рабочий стол | 2600 кг |
| Размер резки трубы (Д×Диам.) | 6024×220 мм |
| Диаметр патрона | Ø120/Ø230/Ø350 |
| Мощность лазера | 1-6 кВт |
| Макс. ускорение | 1,0 g |
| Макс. скорость перемещения | 80 м/мин |
| Точность позиционирования по X/Y осям | ±0,02 мм/м |
| Точность повторного позиционирования по X/Y осям | ±0,03 мм/м |
| Требования к источнику питания | 380 В, 50/60 Гц, 45 кВА |
| Источник лазерного излучения | Волоконный лазер Raycus Fiber & до 3000 Вт |
| Система ЧПУ | BOCHU |
| Серводвигатель | YASKAWA (Япония) |
| Система перемещения | Портальная конструкция с двухсторонним приводом |
| Лазерная режущая головка | Raytools (Швейцария) |
| Дисплей | 21,5-дюймовый промышленный LCD |
| Система смазки | Автоматическая |
| Вес оборудования | ≤8870 кг |
| Размер оборудования (Д×Ш×В) | 8930×4000×2500 мм |
| Условия эксплуатации | Температура: 0 - 40 °C, влажность: ≤80% |
