Характеристики
Бренд:
TPHD3016
Валюта:
RUB
Производитель:
TPHD3016
Наличие:
В наличии
Артикул:
TPHD3016S
Товарная группа:
Металлорежущие станки
Габариты упаковки (4 стула) Д*Ш*В, см:
5500×3900×3500 мм
Описание

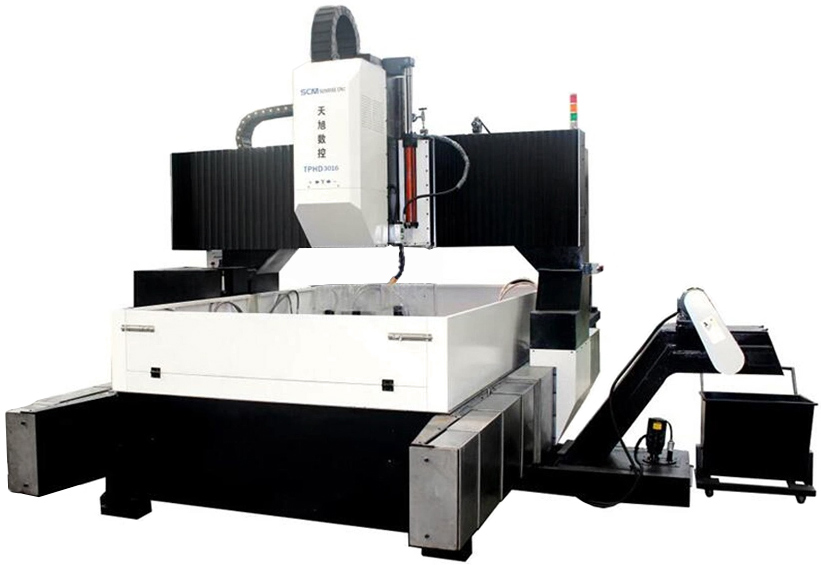

Купить высокоскоростной портальный сверлильный станок с ЧПУ Sunrise TPHD3016S по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности

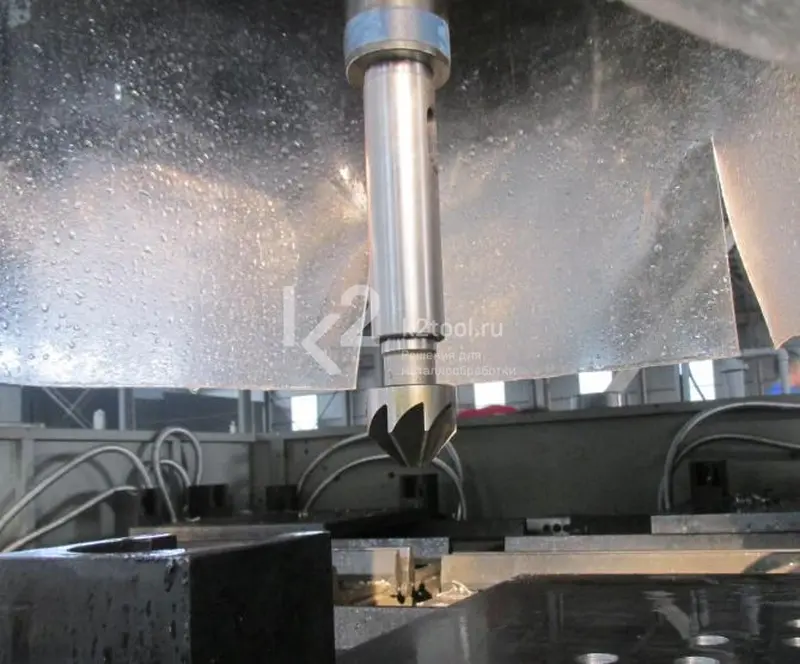

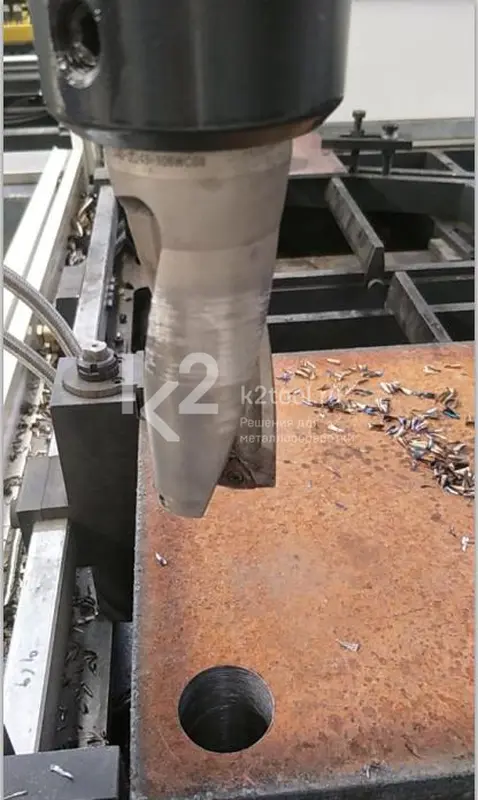

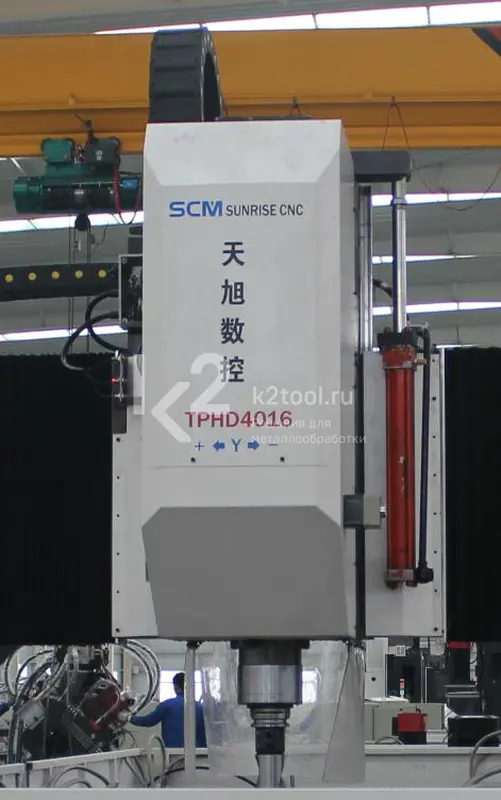

- Сверлильная головка под контролем ЧПУ автоматически оптимизирует скорость подачи и частоту вращения сверла под диаметр отверстия.
- Серводвигатель с ШВП и линейными роликовыми направляющими осуществляет плавную подачу заготовок по трём осям.
- Автоматическая подача снижает риск возникновения неполадок и ошибок сверления.

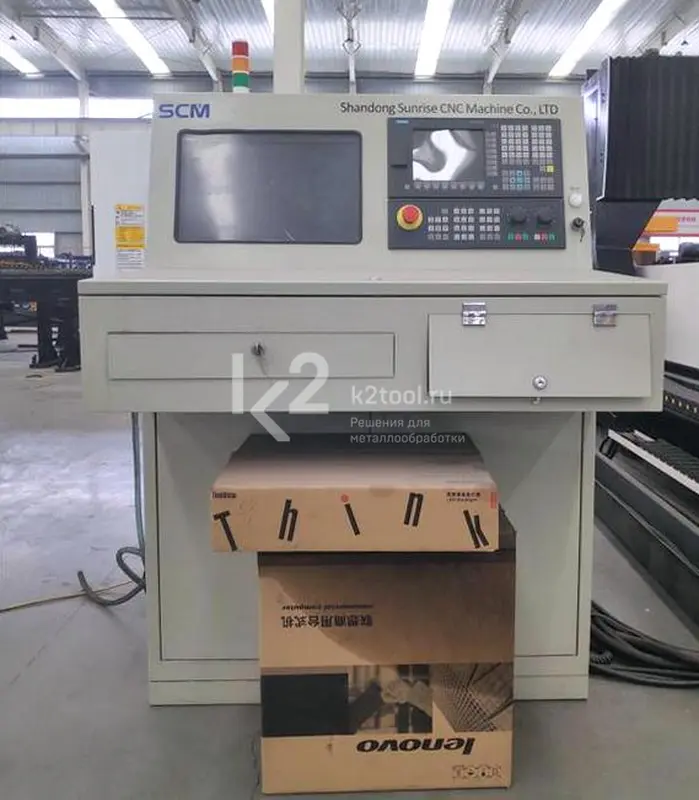

- Главный компьютер станка оснащен системой автоматического программирования и может считывать чертежи в программу обработки.

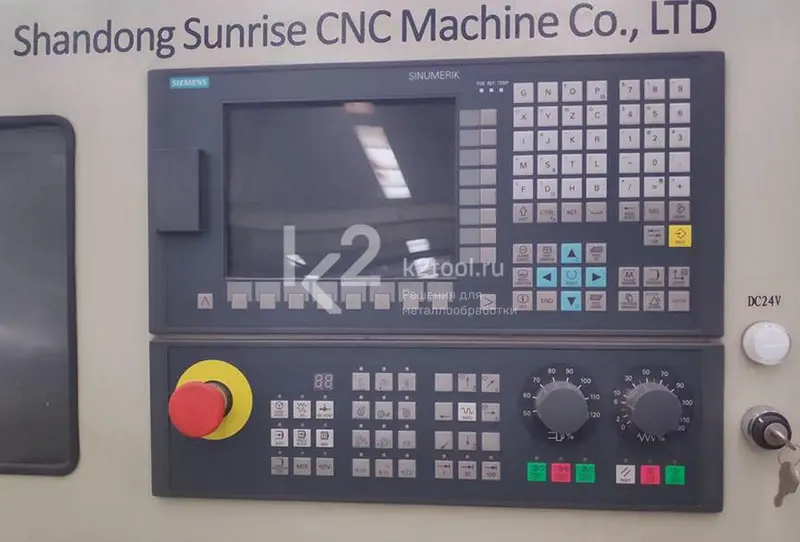

- Программируемый логический контроллер (PLC) проводит постоянный мониторинг всех элементов станка.
- Циркуляционная система охлаждения и автоматический отвод стружки освобождают оператора от лишних задач, необходимо только проводить загрузку-выгрузку заготовок и замену сверла.

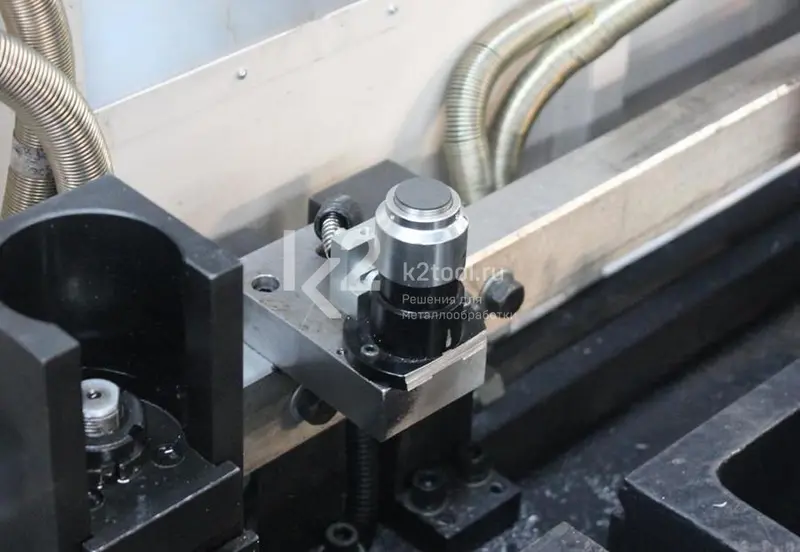

- При помощи дополнительного устройства для автоматического измерения длины инструмента можно повысить производительность и не тратить рабочее время на подгон сверла вручную.
- Ключевые механические, гидравлические и электрические компоненты станка от известных производителей - всегда можно найти запчасти.
- Компактный станок быстро интегрируется на производстве без дополнительных вложений и оснастки.

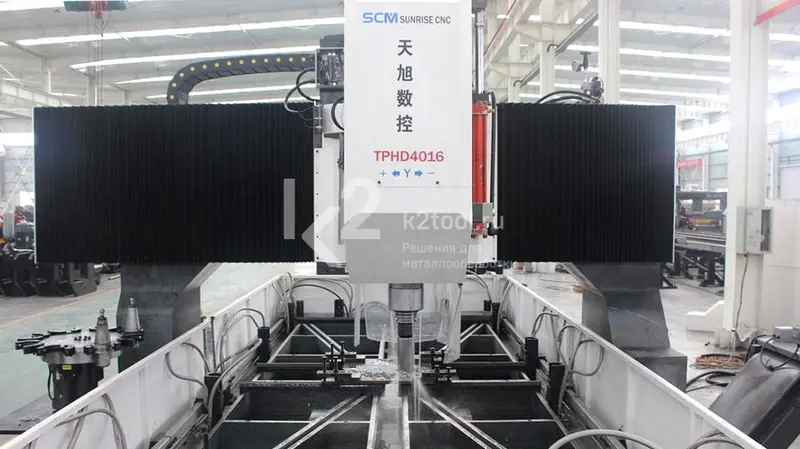

Подвижный портал устойчив к высоким динамическим нагрузкам.
Мощный шпиндель со скоростью обработки до 3000 об/мин.
Инструментальный магазин с пневмоцилиндром для быстрой замены инструмента.
Шпиндель с внутренним водяным охлаждением.
Автоматический отвод стружки.
Система автоматической смазки всех рабочих узлов станка.
Технические характеристики
| Макс. габариты заготовки | 3000×1600 мм | |
| Толщина заготовки | 100 мм | |
| Шпиндель | ||
| Кол-во сверлильных головок | 1 | |
| Макс. диаметр сверления | 40 мм | 50 мм |
| Конус шпинделя | BT40 | BT50 |
| Глубина сверления | ≤ 100 мм | |
| Частота вращения шпинделя | 30-3000 об/мин (плавная регулировка) | |
| Расстояние от шпинделя до рабочего стола | 200-500 мм | |
| Мощность шпинделя | 15/22 кВт | |
| Продольная подача по оси X | ||
| Макс. перемещение | 3000 мм | |
| Скорость подачи | 0-10000 мм/мин | |
| Мощность сервопривода по оси X | 2 кВт | |
| Точность позиционирования | ± 0,1 мм | |
| Поперечная подача по оси Y | ||
| Макс. перемещение | 1600 мм | |
| Скорость подачи | 0-10000 мм/мин | |
| Мощность сервопривода по оси Y | 1,5 кВт | |
| Точность позиционирования | ± 0,1 мм | |
| Вертикальная подача по оси Z | ||
| Ход пиноли шпинделя | 300 мм | |
| Скорость подачи | 0-5000 мм/мин | |
| Мощность сервопривода по оси Z | 2 кВт | |
| Отвод стружки и охлаждение | ||
| Тип конвейера отвода стружки | Цепной | |
| Кол-во конвейеров | 1 | |
| Скорость конвейера отвода стружки | 1000 мм/мин | |
| Мощность привода системы отвода стружки | 0,43 кВт | |
| Тип водяного охлаждения | Тонкое туманообразное распыление | |
| Автоматическая система смазки | ||
| Давление | 2 МПа | |
| Объем одной подачи масла | 0,1 мл | |
| Временной интервал подачи | 6-10 мин | |
| Электрооборудование | ||
| Параметры питания | 380 В, 50 Гц, 3-фазный | |
| Полная мощность | 23/30 кВт | |
| Программируемый логический контроллер | Siemens | |
| Кол-во осей ЧПУ | 3 | |
| Мощность двигателя гидравлического насоса | 2,2 кВт | |
| Давление системы подачи сжатого воздуха | ≥0,5 МПа | |
| Давление гидравлического насоса | 6 МПа | |

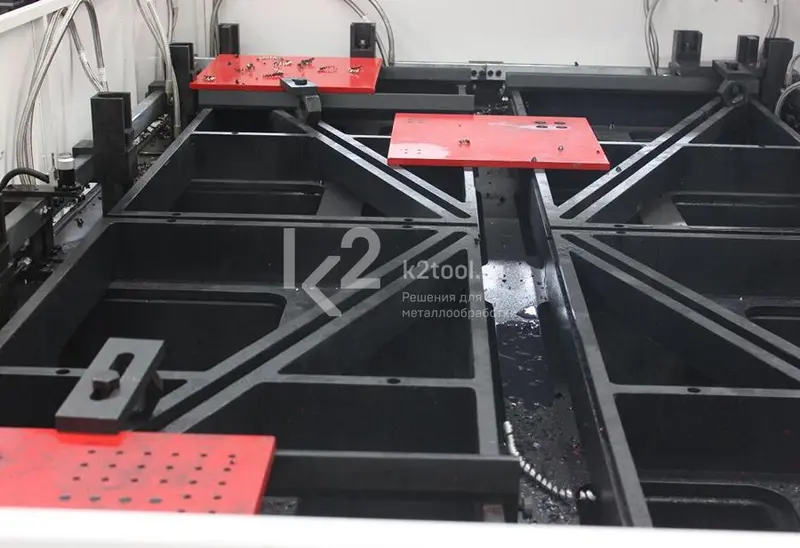

| Тип зажима | Гидравлический | |
| Кол-во зажимов | 12 | |
| Усилие гидравлического зажима | 7,5 кН | |
| Габариты | 5500×3900×3500 мм | |
Комплектация

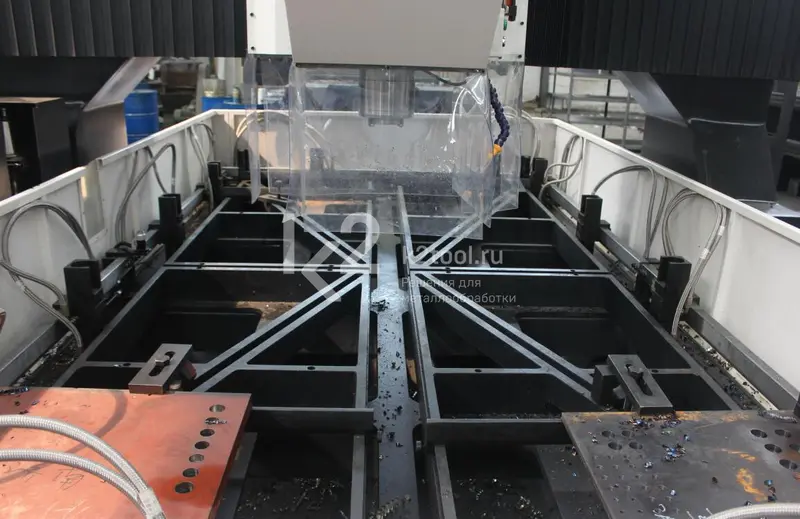

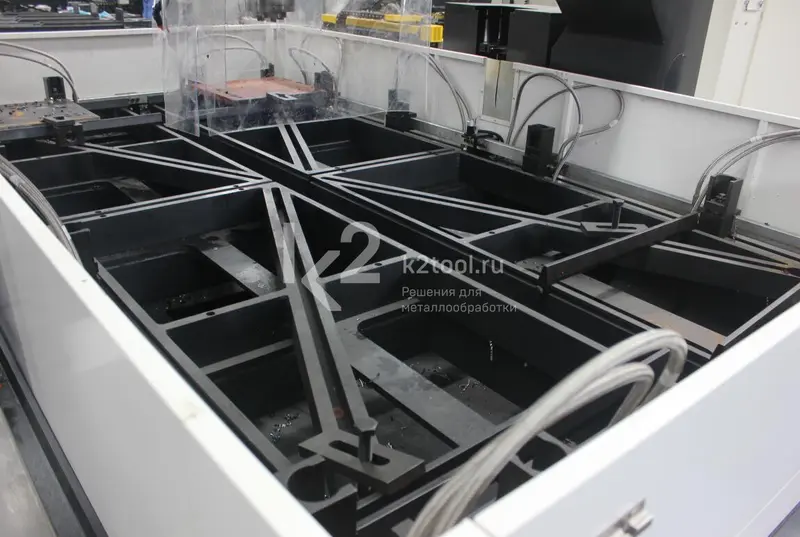

- Рабочий стол.

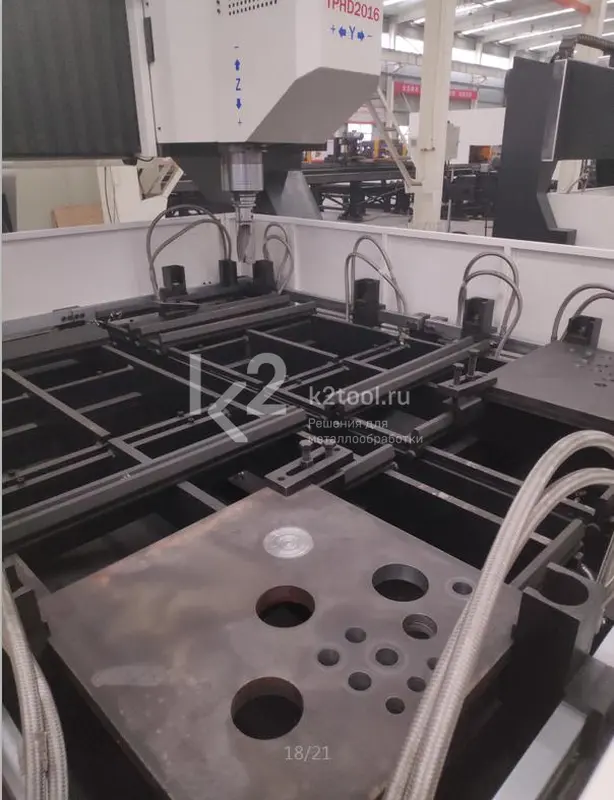

- Гидравлический зажим, 12 шт.
- Высокоскоростная сверлильная головка.
- Утолщенный подвижный портал.

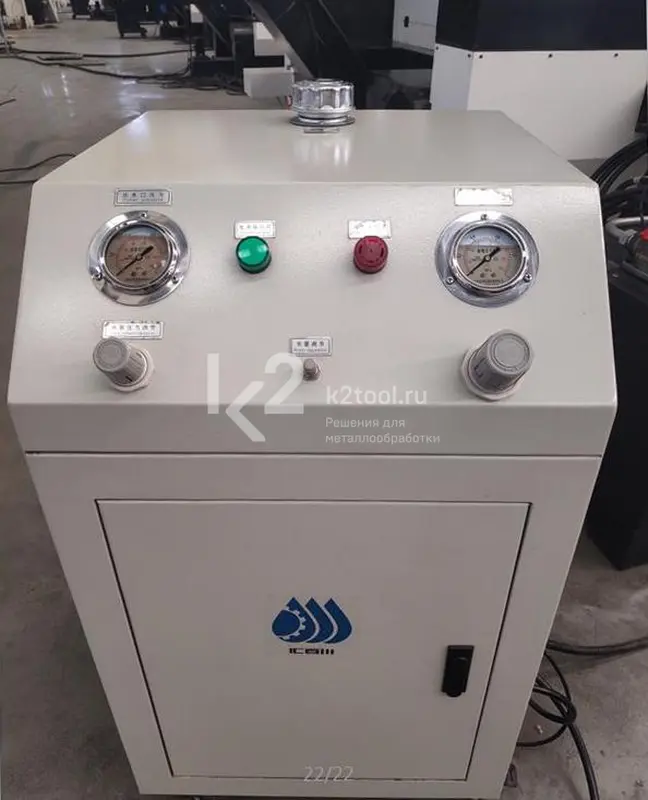

- Система охлаждения с автоматической рециркуляцией.
- Автоматическая система отвода стружки с кареткой.

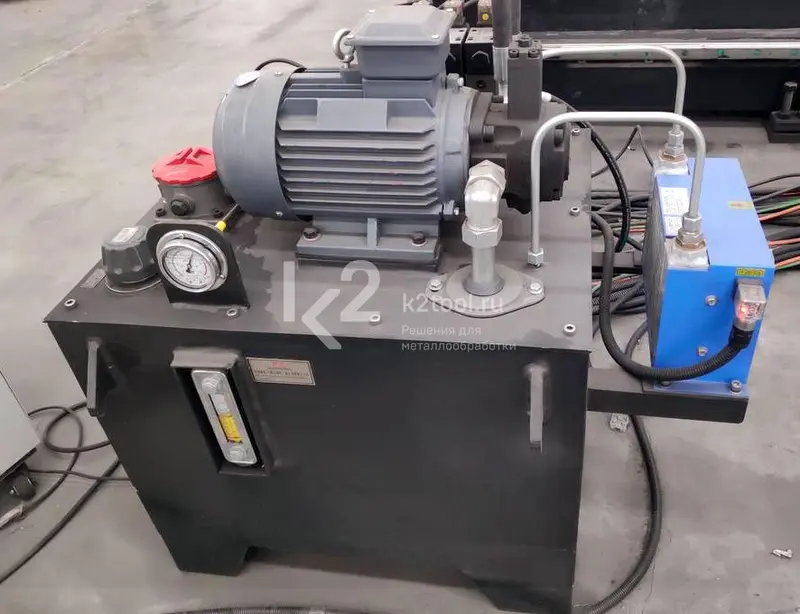

- Гидравлическая станция.
- Двигатель масляного насоса.

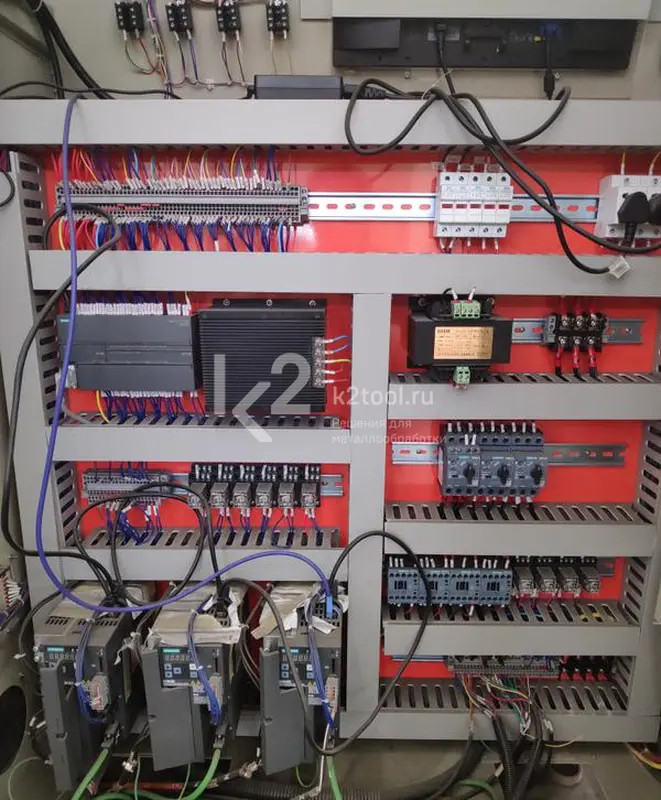

- Электрический шкаф.
