Характеристики
Бренд:
Haigor
Валюта:
RUB
Производитель:
Haigor
Наличие:
В наличии
Артикул:
HPI-400
Товарная группа:
Прессовое оборудование
Габариты упаковки (4 стула) Д*Ш*В, см:
3350×2400×4920 мм
Описание
Купить универсальный кривошипный пресс Haigor HPI-400 по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Автоматизация процесса с помощью ПЛК с сенсорным дисплеем высокого разрешения.
- Оснащен функциями автоматической диагностики и защиты.
- Оснащен энергосберегающим двигателем.
- Жесткая и прочная конструкция сварной станины.
- Двойной контур защиты.
- Автоматическая система смазки
- Гидравлическая защита от перегрузки.
- Комбинированная фрикционная муфта мокрого типа.
Технические характеристики
| Версия | V | H |
| Макс. усилие | 400 т | |
| Расстояние макс. усилия | 8 мм | 4 мм |
| Регулировка скорости | 20-35 уд/мин | 30-50 уд/мин |
| Рабочая скорость | 30 уд/мин | |
| Рабочий ход | 280 мм | 170 мм |
| Макс. высота штампа | 550 мм | 605 мм |
| Регулировка поршня | 120 мм | |
| Размер плиты ползуна | 1400×770×120 мм | |
| Размер подштамповой плиты | 1700×950×200 мм | |
| Диаметр отверстия в подштамповой плите | Ø65 мм | |
| Мощность двигателя | 37 кВт | |
| Настройка хода ползуна | Электродвигатель | |
| Давление воздуха | 6 кг/см² | |
| Габариты | 3350×2400×4920 мм | |
| Макс. усилие подушки | 20,5 т | |
| Ход подушки | 120 мм | |
| Размер рабочей зоны подушки | 850×550 мм² | |
*V - стандартный, H - высокоскоростной.
Общие параметры рабочего стола, мм

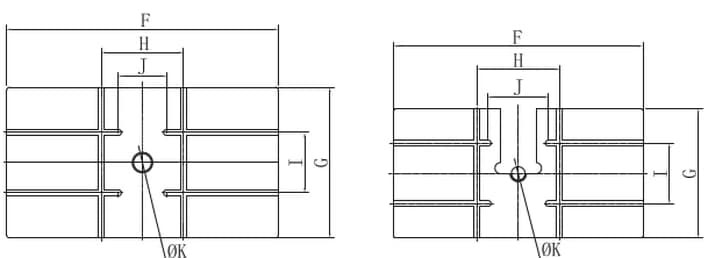

Схема верхней плиты

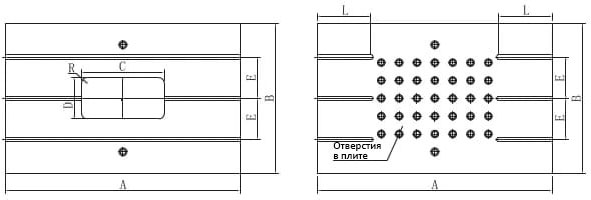

Схема подштамповой плиты
| Параметр | A | B | C | D | E | F | G | H | I | J | K | L | R |
| HPI-400 | 1700 | 950 | 600 | 300 | 320 | 1400 | 770 | 450 | 300 | 200 | 65 | 370 | 40 |
Параметры Т-образного паза, мм
Схема Т-образного паза
| Модель | a | b | c | d |
| HPI-60~400 | 22 | 37 | 24 | 16 |
Стандартная комплектация
- Частотный преобразователь Shihlin (Тайвань).
- Главный двигатель TECO (Тайвань).
- Гидравлическая защита от перегрузки Showa (Япония).
- Автоматическая система смазки ISHAN (Тайвань).
- Программируемый логический контроллер Delta (Тайвань).
- Двуручное управление Fuji (Япония).
- Электрический элемент Schneider (Франция).
- Двойной тормозной клапан TOYOOK (Япония).
- Двухконтурная защита.
- Автоматическое резервирование портов.
- Цифровой контроллер с сенсорным дисплеем высокого разрешения.
- Электронный кулачковый переключатель.
- Индикатор угла поворота.
- Осевой наконечник выходного вала подачи.
- Воздуходувное устройство.
- Контроллер воздушного источника.
- Механизм прямого и обратного хода.
- Блокируемый переключатель.
- Усиленный ударопрочный штырь.
- Устройство предварительной резки.
- Устройство предварительной настройки.
- Функция подсчета производства.
- Устройство обнаружения материала.
- Функция определения давления.
- Лампа для пресс-формы.
- Набор инструментов.
- Руководство по эксплуатации.
Опции
- Пневматическая подушка для штампа.
- Устройство подачи верхнего ползуна.
- Устройство быстрой замены штампа.
- Подъемник пресс-формы, рычаг смещения пресс-формы, устройство зажима пресс-формы.
- Муфта мокрого типа.
- Фотоэлектрическая блокировка.
- Мобильная рабочая платформа.
- Устройство подачи.
- Устройство для балансировки ползуна и штампа.
- Стойка для материалов.
- Загрузчик "три в одном".
- Немецкая система управления SERVO.
- Система удаленного контроля за состоянием оборудования и отслеживание параметров при работе станка в автоматическом режиме.
