Характеристики
Бренд:
SCANLAB
Валюта:
RUB
Производитель:
SCANLAB
Наличие:
В наличии
Товарная группа:
Лазерное оборудование
Вес брутто, кг:
~ 20 кг
Описание

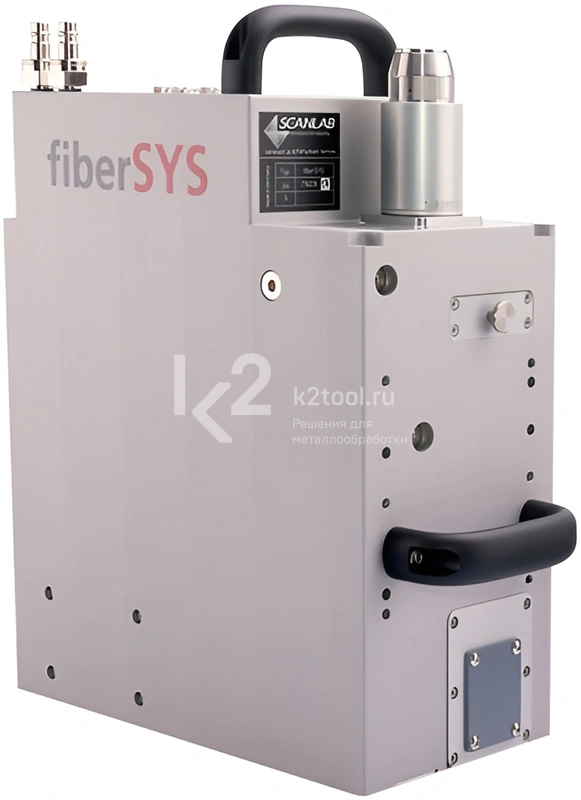

Купить сканирующая 3D головка SCANLAB fiberSYS для лазерной сварки по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Модульная, компактная система 3D-сканирования с интегрированной осью Z.
- Оптимизирована для одномодового лазера мощностью до 1 кВт.
- Управление осуществляется по цифровому протоколу SL2-100.
- Гальванометрический сканер с низким дрейфом благодаря цифровым энкодерам.
- Максимальное перекрытие поля изображения в системах с несколькими головками.
- Компактный корпус со степенью защиты от влаги и пыли IP64.
- Управление системой SCANahead (опциональная настройка вектора).
- Гарантирует максимальную точность обработки благодаря высокой помехоустойчивости.
- Гибкие варианты установки: сверху, снизу или на передней панели.
- Эффективное водяное охлаждение для гальванометра сканера, электроники и входного пучка.
- Возможность адаптации для ряда устройств путем замены диафрагмы и рассеивающей линзы.
- Высокая передача в широком диапазоне длин волн.
- Запись всех ключевых переменных состояния в режиме реального времени (технология iDRIVE).
- Контроль сканирующего зеркала с помощью бесконтактных температурных датчиков.
- Оптомеханический интерфейс для коаксиального мониторинга процесса.
Технические характеристики
| Основные характеристики | |
|---|---|
| Диапазон длины волны | 1060-1085 нм |
| Апертура | 30 мм |
| Макс. мощность лазера | 1 кВт |
| Диапазон длин волн для мониторинг процессов | 800-870 нм и 1450-2000 нм |
| Интерфейс (цифровой) | SL2-100 |
| Входное напряжение | 48 В постоянного тока |
| Номинальный ток | 6 А |

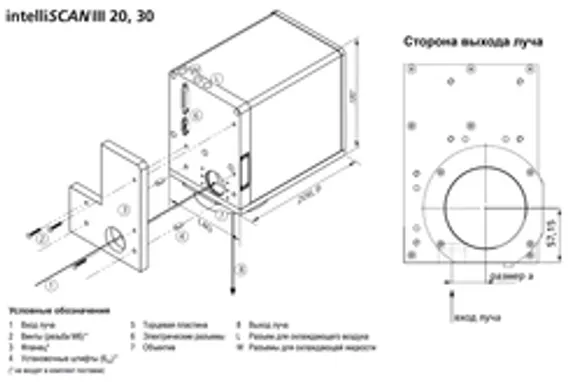

| Размеры устройства (Д×Ш×В) | 290×140×340 мм |
| Вес | ~ 20 кг |
| Охлаждение устройства | 3 л/мин охлаждающей воды; материал смачивания: алюминий |
| Степень защиты | IP64 |
| Динамика | |
| Скорость обработки | 17 м/с |
| Ускорение | 130,000 рад/с² |
| Время отработки скачка:
- при отклонении на 1% шкалы - при отклонении на 10% шкалы |
0,47 мс 1,54 мс |
| Ошибка отслеживания по осям X/Y | 0 мс |
| Ошибка отслеживания по оси Z | <0,84 мс |
| Точность | |
| Погрешность позиционирования | <0,4 мкрад |
| Разрешение | 20 бит |
| Нелинейность | < 0,5 мрад |
|
Температурный дрейф
- смещение - усиление |
< 25 мкрад/К < 8 мкрад/К |
|
Долговременный дрейф - смещение - усиление |
< 30 мкрад < 30 мкрад |
| Коллимация | |
| Количественное фокусное расстояние | 190/135 мм |
| Расходимость пучка (полный угол, 1/e²) | 100/140 мрад |
| Диаметр пятна | 10/14 мкм |
