Характеристики
Бренд:
Металлорежущие станки
Валюта:
RUB
Производитель:
Металлорежущие станки
Наличие:
В наличии
Артикул:
CDS6240B
Товарная группа:
Металлорежущие станки
Длина, мм:
2350 / 2600 / 3100 / 3600 / 4600 мм
Описание

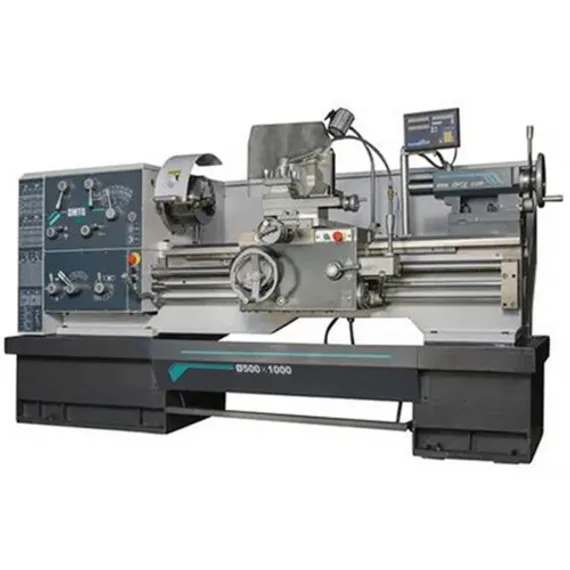

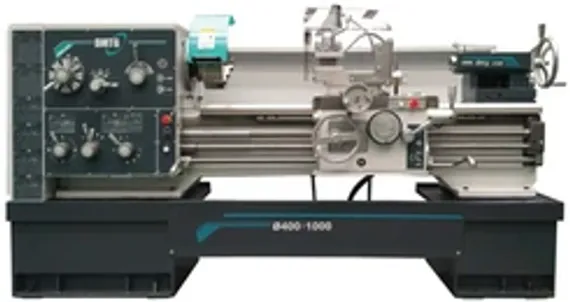

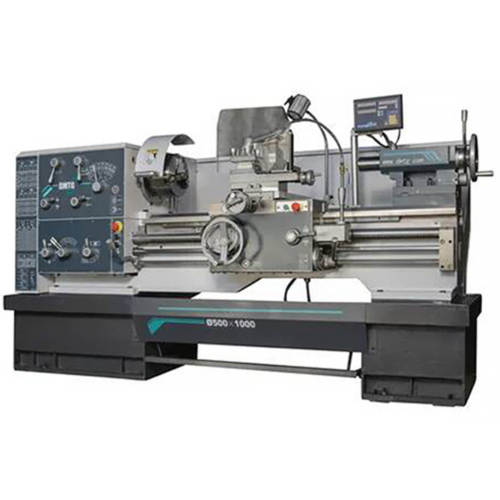

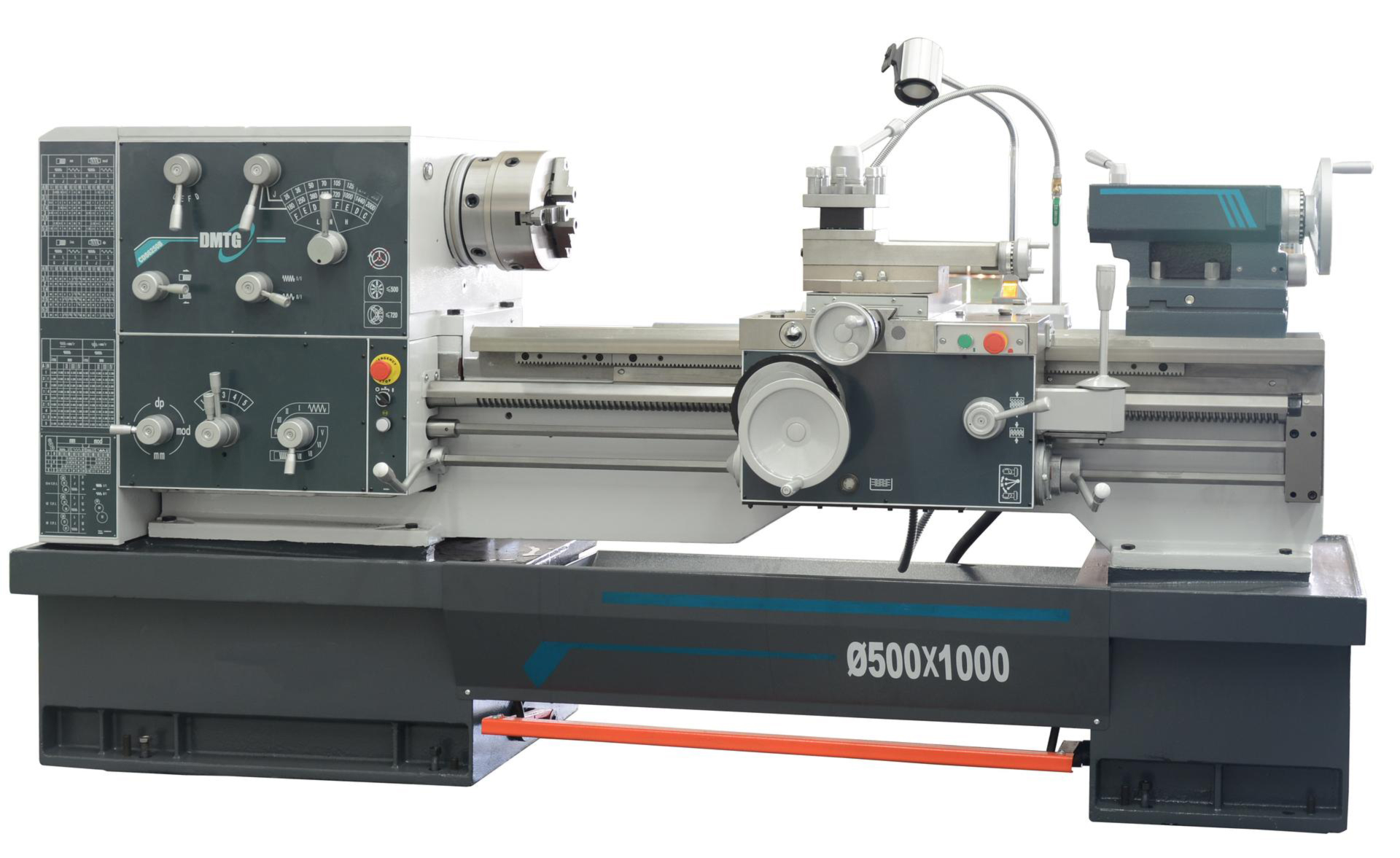

Купить универсальный токарный станок DMTG CDS6240B по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
- Широкий диапазон частот вращения шпинделя и подач позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента.
- Большие возможности по обработке: проходное отверстие шпинделя Ø82 мм (опция: 105 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 300 кг.
- Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 394 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом, емкость масляного бака 12,5 литров.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 7,5 кВт (опция: 11 кВт).
- Дисковая электромагнитная муфта передает вращение на шпиндель и осуществляет реверс.
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
- Привод быстрого хода суппорта со скоростью перемещений 4200 мм/мин в продольном направлении и 2100 мм/мин в поперечном направлении.
- Мощная задняя бабка с пинолью диметром 75 мм и ходом 150 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Задняя бабка может быть смещена на ±15 мм для точения длинных конусов.
- Быстродействующий электромагнитный тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
- Современный аналог советских станков 16К20, 1К62, 1А62, 1К62Д.
Технические характеристики
| Мощность двигателя | 7,5 кВт (опционально 11 кВт) |
| Диаметр обработки над станиной | 400 мм |
| Диаметр обработки над суппортом | 220 мм |
| Диаметр обработки в выемке станины | 700 мм |
| Длина выемки станины | 280 мм |
| Межцентровое расстояние | 750 / 1000 / 1500 / 2000 / 3000 мм |
| Ширина станины | 394 мм |
| Максимальный вес обрабатываемой заготовки | 300 кг |
| Число оборотов шпинделя | 26-2000 об/мин |
| Количество скоростей шпинделя | 16 |
| Проходное отверстие шпинделя | 82 мм (опционально 105 мм) |
| Фланец шпинделя | Camlock D8 (DIN 55029, ISO 702/II) |
| Конус шпинделя | метрический 90 мм (1:20) |
| Крутящий момент шпинделя | 2370 Нм |
| Продольная подача (45 подач) | 0,044-1,48 мм/об |
| Поперечная подача (45 подач) | 0,022-0,74 мм/об |
| Быстрый ход в продольном направлении | 4200 мм/мин |
| Быстрый ход в поперечном направлении | 2100 мм/мин |
| Пределы шага нарезаемых метрических резьб (73 шага) | 0,35-80 мм |
| Пределы шага нарезаемых дюймовых резьб (47 шагов) | 80-7/16 ниток/дюйм |
| Пределы шага нарезаемых модульных резьб (45 шагов) | модуль 0,2-40 |
| Пределы шага нарезаемых питчевых резьб (47 шагов) | 160-7/8 DP |
| Диаметр / шаг продольного ходового винта | 40/12 мм |
| Размер державки резца | 25×25 мм |
| Угол поворота верхней каретки суппорта | ±45° |
| Ход верхней каретки суппорта | 130 мм |
| Ход поперечной каретки суппорта | 348 мм |
| Конус пиноли задней бабки | КМ-5 |
| Диаметр пиноли задней бабки | 75 мм |
| Ход пиноли задней бабки | 150 мм |
| Поперечное перемещение задней бабки | ±15 мм |
| Длина | 2350 / 2600 / 3100 / 3600 / 4600 мм |
| Ширина×Высота | 1230×1390 мм |
| Масса | 2070 / 2120 / 2170 / 2280 / 3060 кг |
| Артикул | 3514330 |
