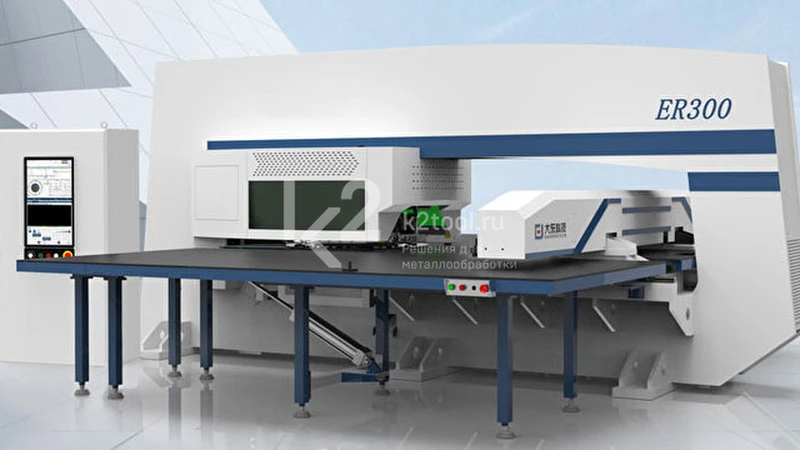

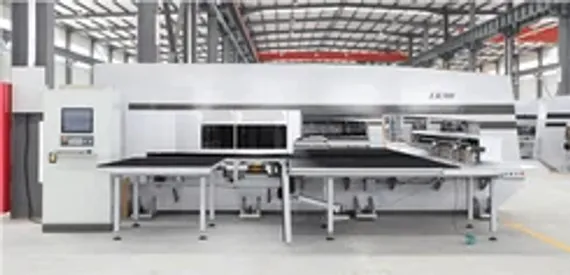

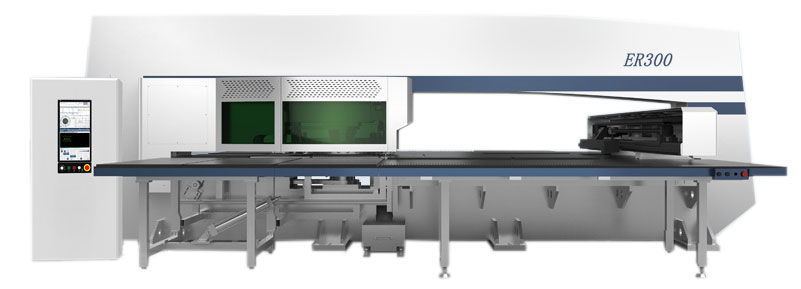

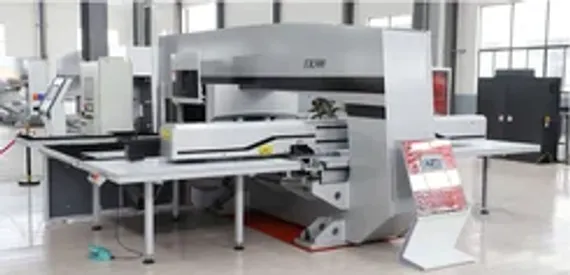

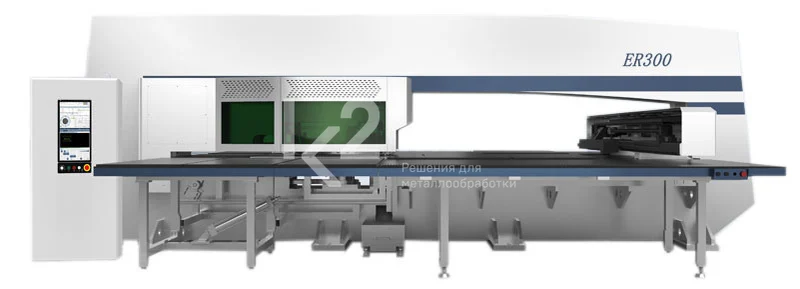

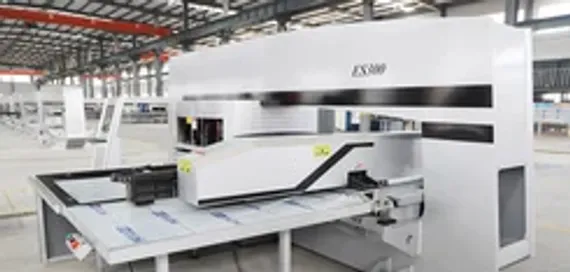

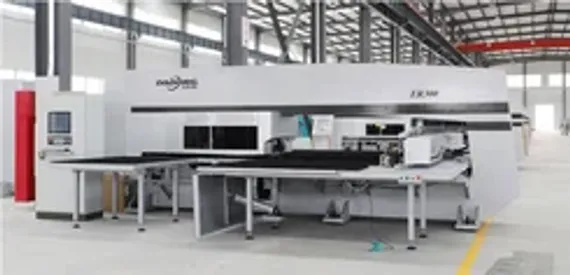

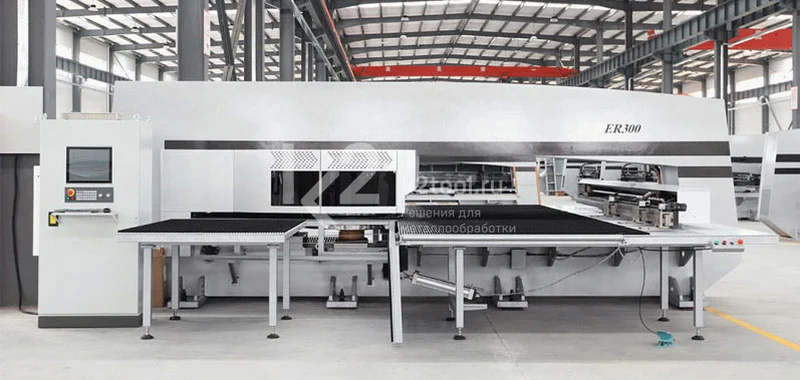

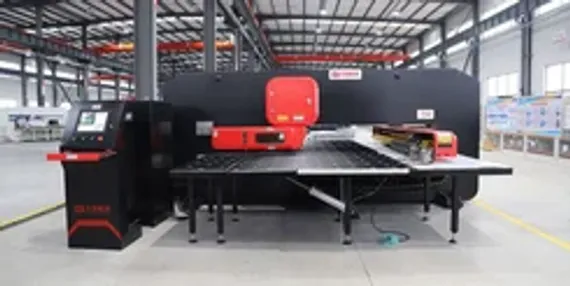

Купить револьверный координатно-пробивной пресс Dardontech D-ER300-20 по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Увеличенная горловина – 2000 мм.
- Макс. усилие 30 т.
- Обработка по пяти осям X, Y, T, C, A.
- О-образная сварная станина.
- Серводвигатель Rexroth (компании Bosch).
- Система управления ЧПУ Rexroth (компании Bosch).
- ПО на выбор Metalix, Lanteck или Radan.
- Линейные направляющие и шарико-винтовая пара Rexroth (компании Bosch).
- Револьверная головка с магазином инструментов.
- Различные режимы работы.

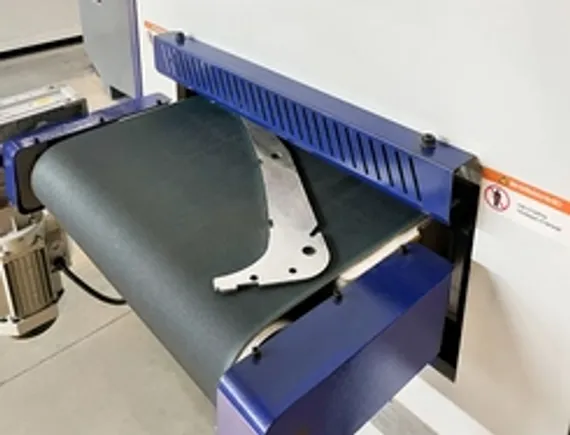

- Конвейерная система (опционально).
- Лоток для деталей 400×600 мм.
- Высокая точность, низкий уровень шума.
Высокая энергоэффективность
Прямой серводвигатель системы Rexroth (Германия) обладает:
- высокой производительностью и точностью – 0,01.
- высокой скоростью работы при низком уровне шума.
- средним потреблением энергии – 4,5 кВт/ч.
- возможностью регулировать ход головки, скорость и точность с помощью системы ЧПУ.

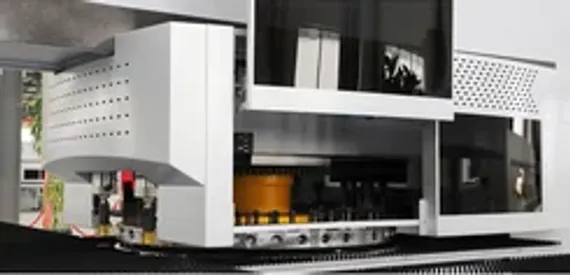

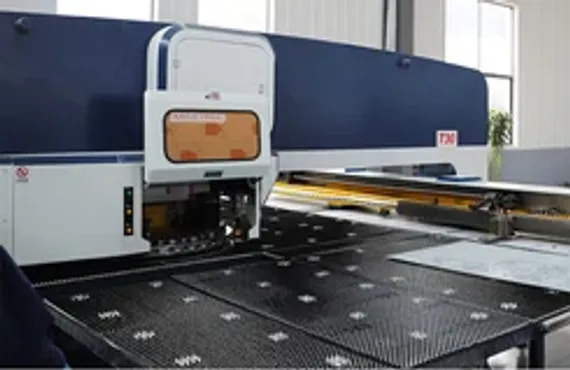

Револьверная головка на 32 станции + 2 станции с автоиндексацией
Револьверная головка обеспечивает:- вращение инструмента на 360º.
- быструю замену рабочего инструмента – 0,6 с. и менее 3 c. при полном перемещении головки.
- 2 станции с автоиндексацией (ориентацией) позволяют обрабатывать заготовку под разным углом и проводить более точное позиционирование.
- шаг поворота инструмента – 0,01°.
- изготовлена из конструкционной стали 40Cr на высокоточных фрезерных станках Mazak (Япония).
В соответствии с потребностями производства вы можете выбрать требуемый режим работы для заготовок различной формы и материала:
- пробивка 580-950 уд/мин.
- формовка.
- маркировка 1800 уд/мин.
- прокатка.

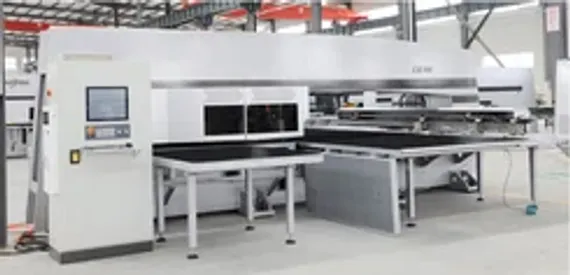

Контроллер ЧПУ Rexroth (компании Bosch)
Программное обеспечение на выбор: Metalix, Lanteck или Radan
CAD/CAM система — это программное обеспечение для автоматизации процесса программирования координатно-пробивных станков с числовым программным управлением (ЧПУ), предназначенных для раскроя листового материала.
Основные функции:- создание и редактирование деталей.
- поддержка различных форматов файлов.
- импорт и экспорт данных.
- автоматическое размещение деталей на листе с учётом заданных параметров.
- оптимизация размещения деталей для минимизации отходов материала.
- генерация управляющих программ для станка с ЧПУ.
- визуализация процесса раскроя.
О-образная станина Цельная сварная статина с усиленными боковыми панелями и снятым напряжением поcле закалки.

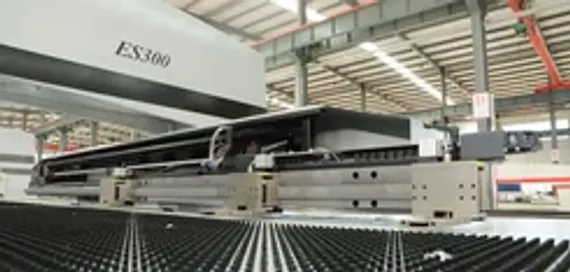

Автоматические зажимы. Обеспечивают более точное и равномерное усилие зажима при автоматическом позиционировании.
Рабочий стол со съемной панелью. Поставляется в шариковом или щеточном варианте на выбор. Съемная панель позволяет более гибко использовать функционал стола.
Повторное позиционирование. Макс. длина при повторном позиционировании 5000 мм. Благодаря этому на листе нет мертвых зон.
Автоматизированная система смазки не требует технического обслуживания и обеспечивает более длительный срок службы.
Варианты конструкции револьверной головки
Технические характеристики
| Модель | D-ER 300-20 | |
| Макс. усилие | 30 т | |
| Макс. скорость хода | ||
| Пробивка с шагом 1 мм | 950 уд/мин | |
| Пробивка с шагом 25,4 мм | 580 уд/мин | |
| Маркировка | 1800 уд/мин | |
| Размеры рабочей зоны | ||
| По оси X | 5000 мм | |
| По оси Y | 2000 мм | |
| Макс. толщина материала | 6,35 мм | |
| Макс. вес листа | 150 кг | |
| Револьвер / инструмент (может быть изменен) | ||
| Кол-во инструментов / Захватов | 32/3 | |
| Автоиндекс | 2B (Ø<31,7 мм) | |
| Стандартная конфигурация револьвера | 16A 10B 2BC 2C 2D | |
| Скорость перемещения | ||
| По оси X | 80 м/мин | |
| По оси Y | 80 м/мин | |
| Совместно по XY | 110 м/мин | |
| По оси T | 30 об/мин | |
| По оси С | 40 об/мин | |
| Габариты | ||
| Длина | 6670 мм | |
| Ширина | 5200 мм | |
| Высота | 2300 мм | |
| Среднее энергопотребление | 4,5 кВт | |
*Большой - увеличенная рабочая зона по оси Y.
