Характеристики
Бренд:
HGTECH
Валюта:
RUB
Производитель:
HGTECH
Наличие:
В наличии
Товарная группа:
Лазерное оборудование
Описание

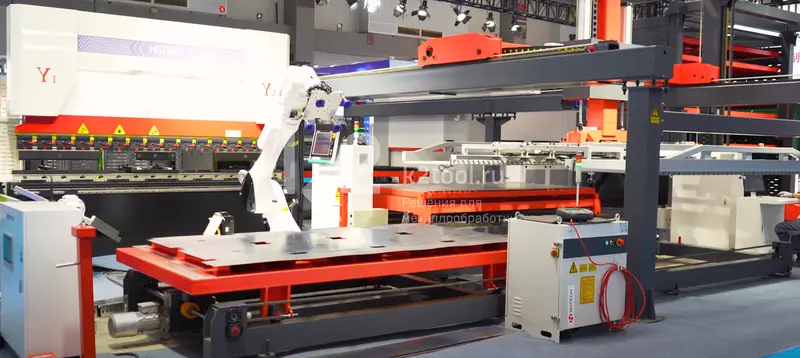

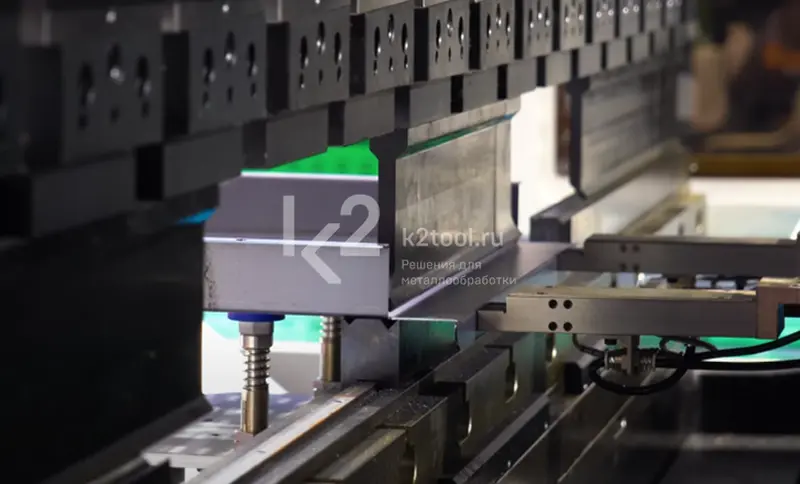

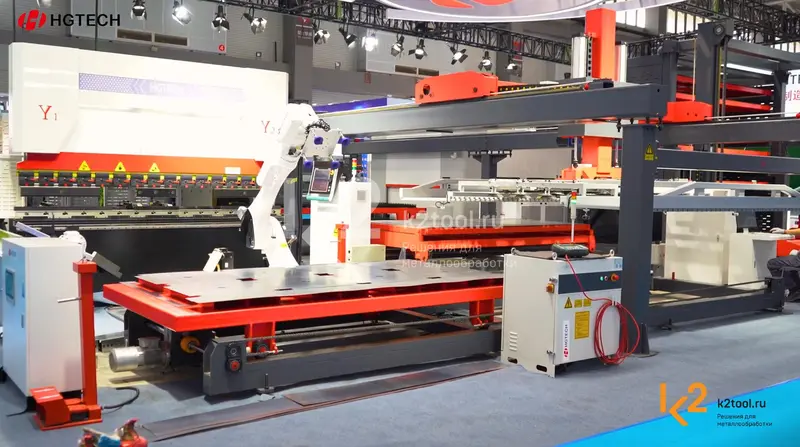

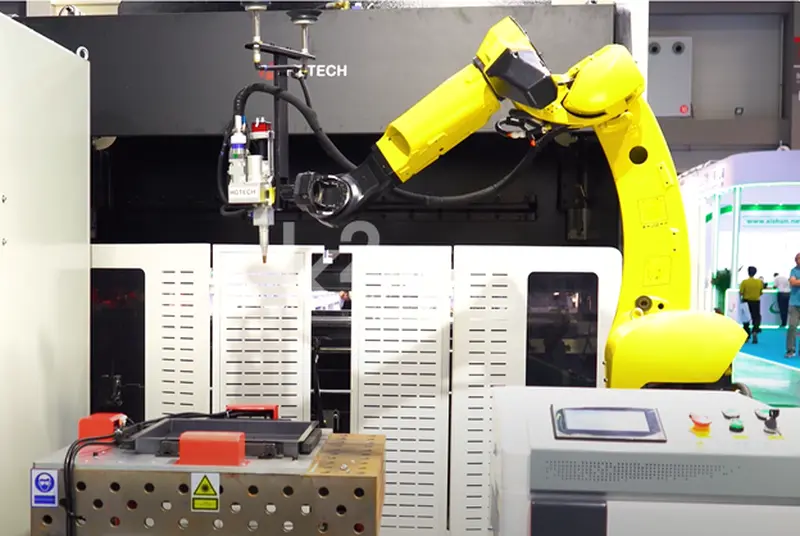

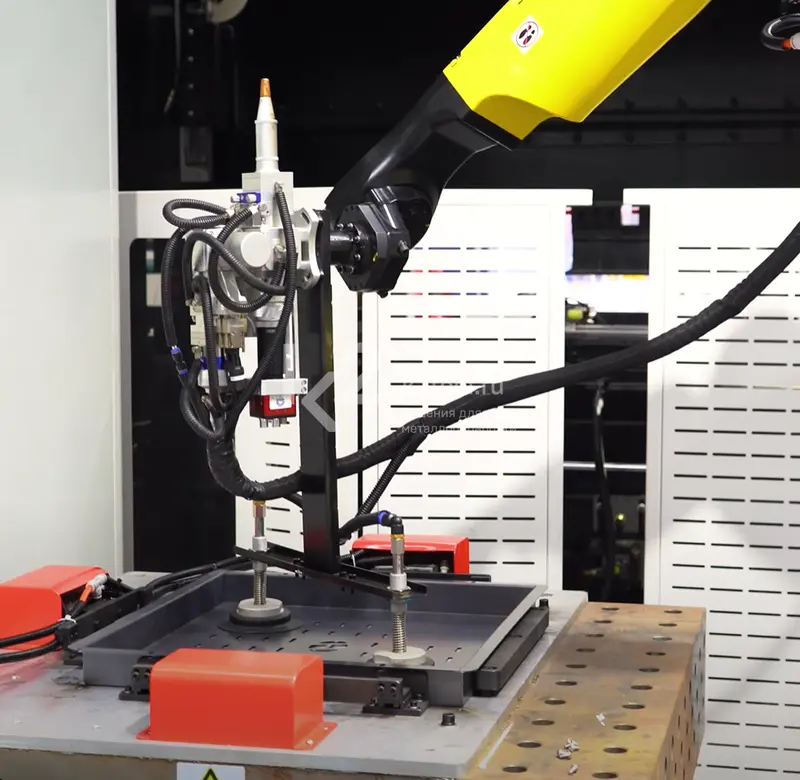

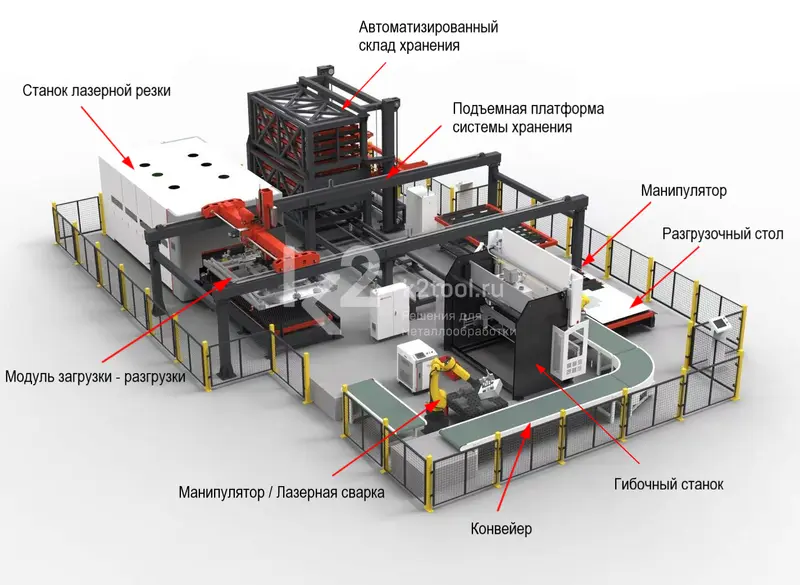

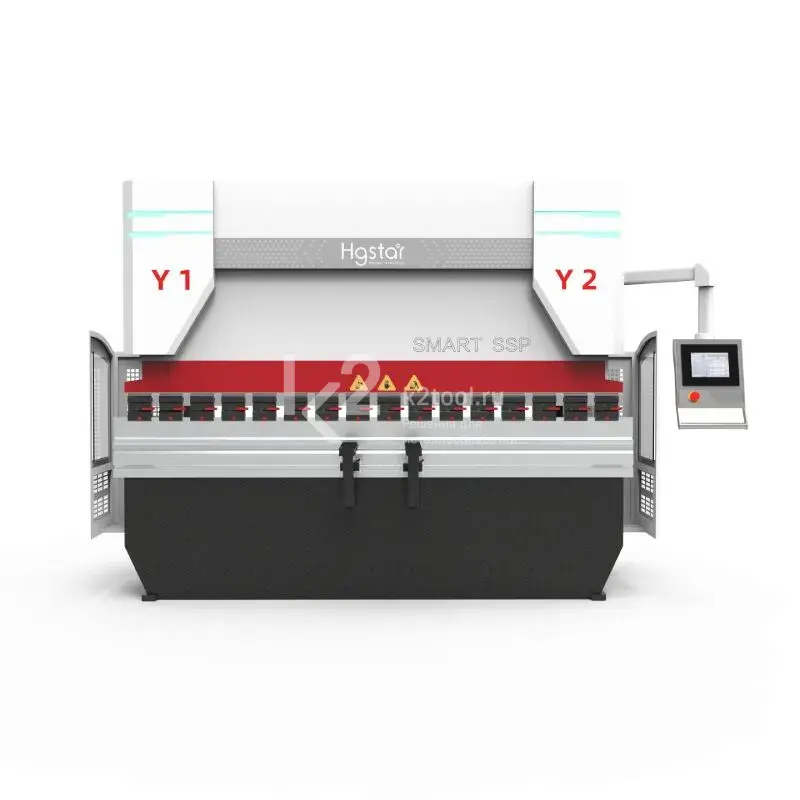

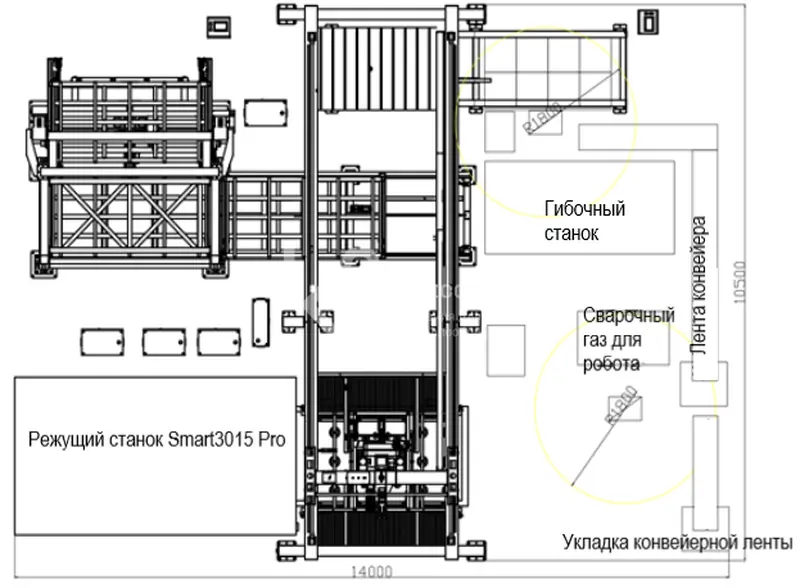

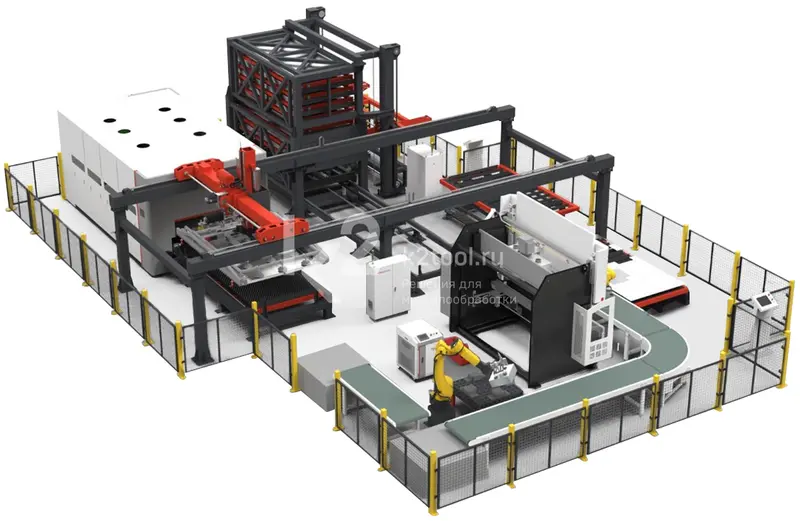

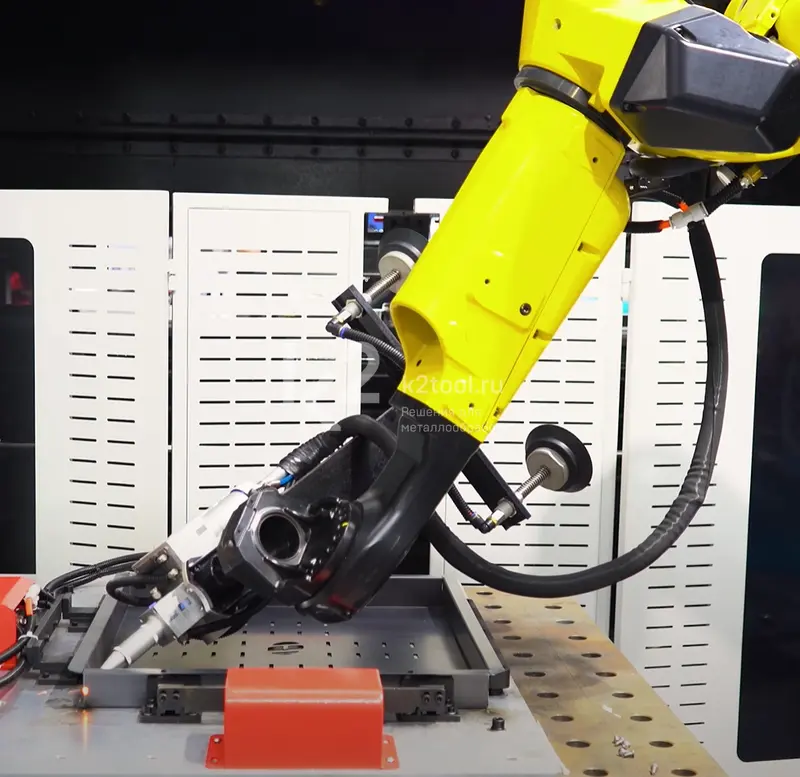

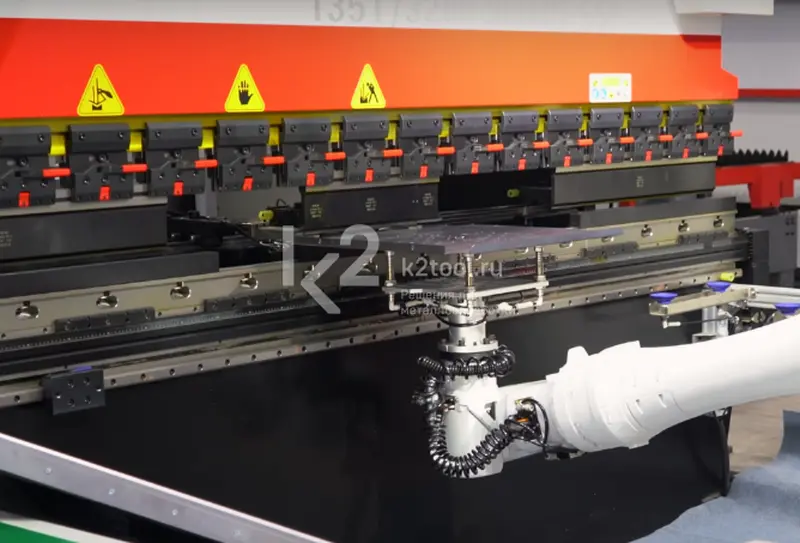

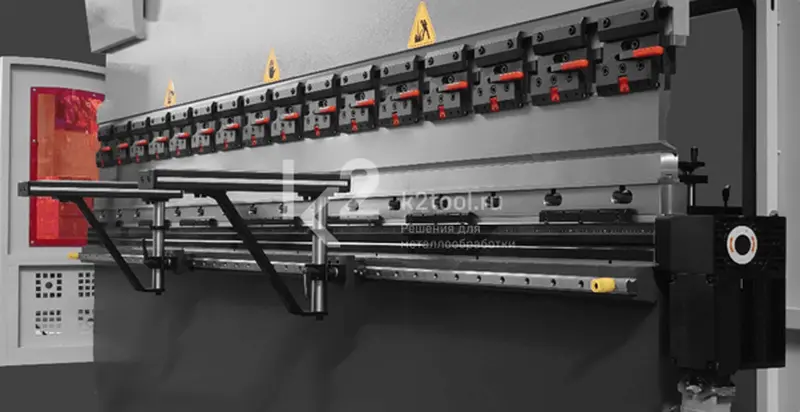

Линия обработки HGTECH Smart-HCL полностью автоматизирует производство изделий из листового металла. Система обеспечивает процессы лазерной резки, гибки, сварки, автопогрузки и хранения.
Особенности

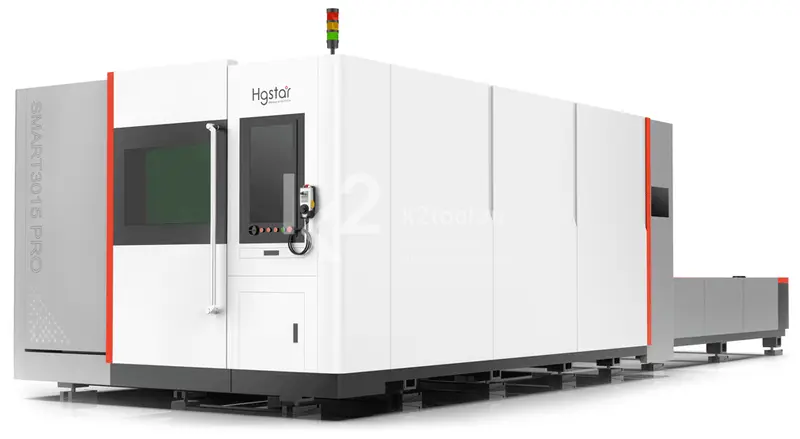

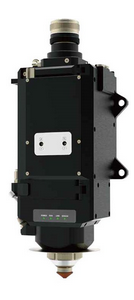

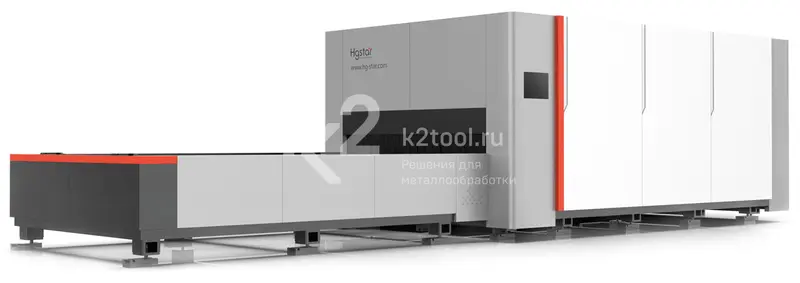

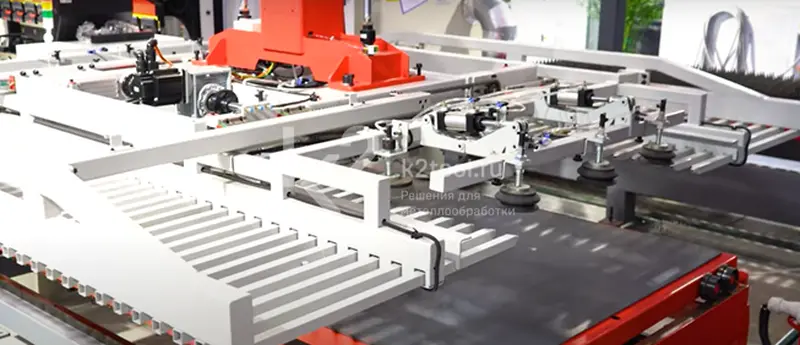

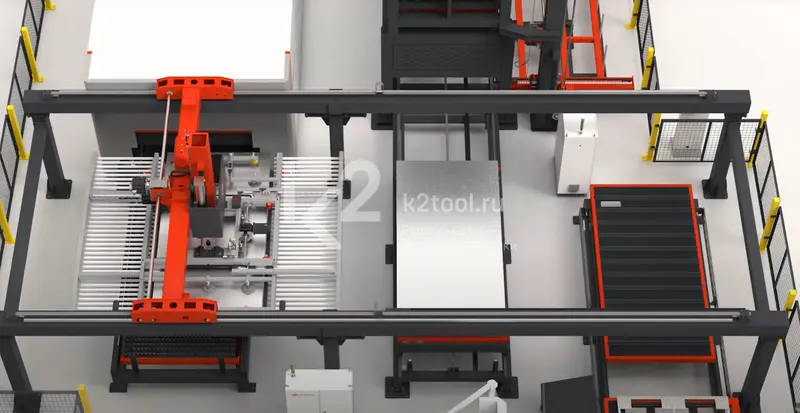

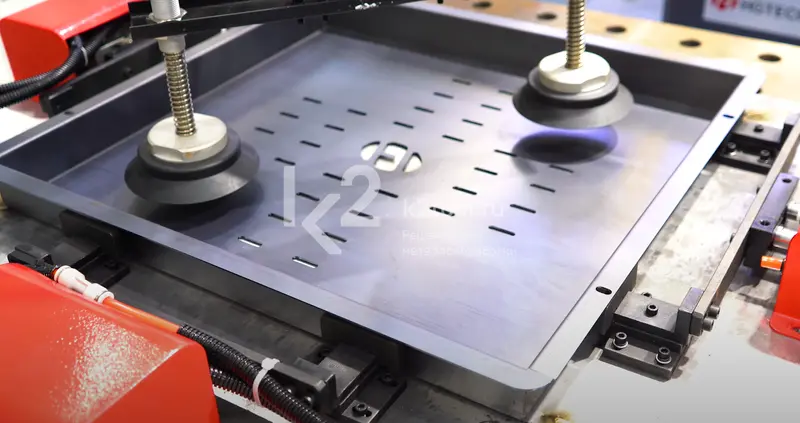

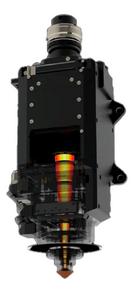

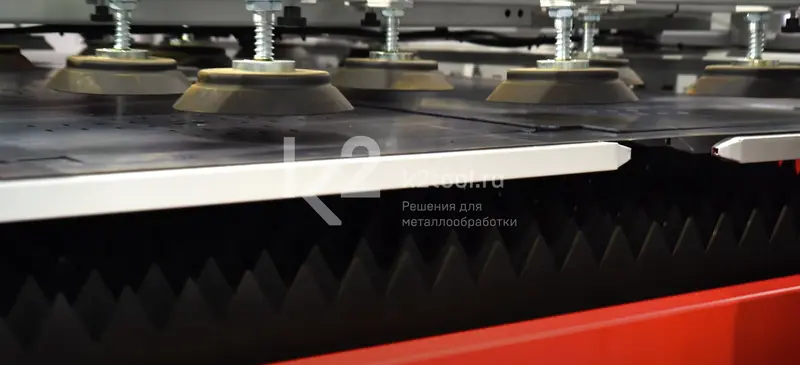

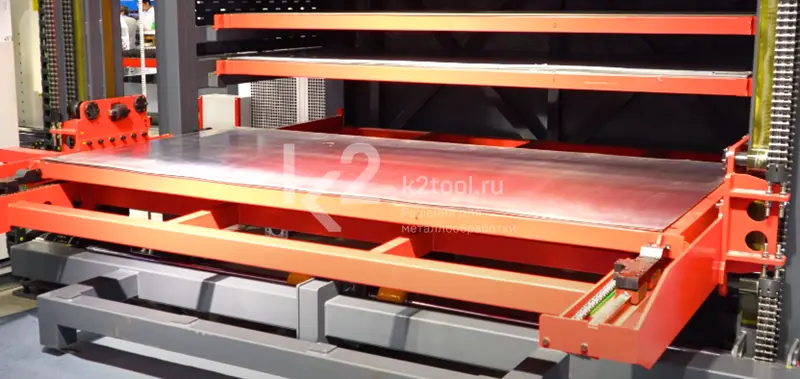

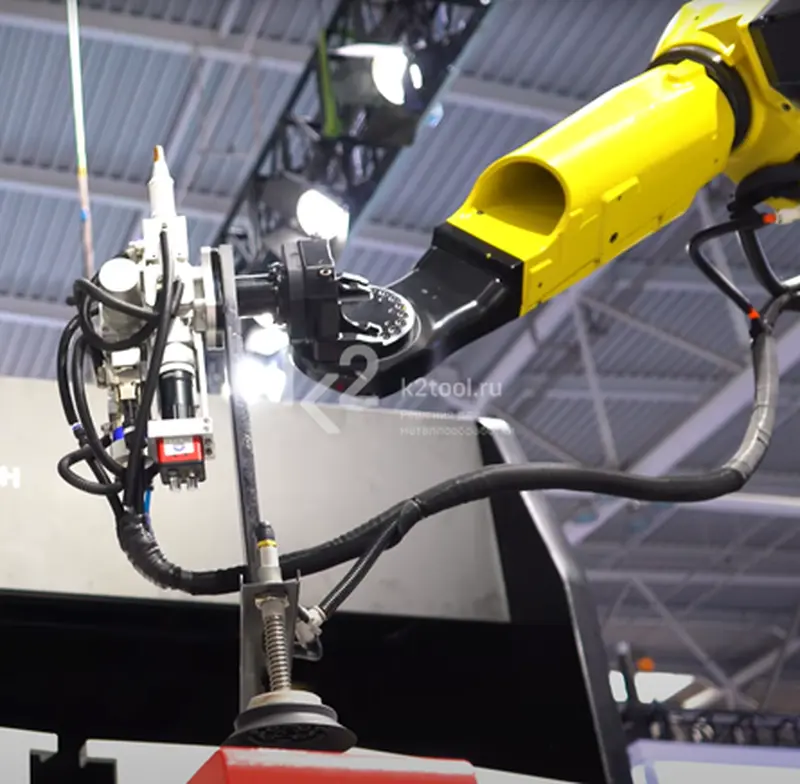

- Система загрузки-разгрузки В момент обрыва цепь склада материалов механически блокируется. Предотвращение падения пластины при выходе из строя одной присоски или ее части. Присоски оснащены индивидуальными независимыми вакуумными трубками, которые обеспечивают сохранение мощности всасывания. В наборе присосок используется интеллектуальная перегородка, которая соответствует спецификациям формата основного листа, представленного на рынке, а диапазон перегородок можно регулировать на более позднем этапе. Механизм разделения листового материала оснащен механическим механизмом зачистки, который адаптируется к высоте укладки. Проверка на прочность методом конечных элементов лотка с целью определения пределов прочности, жесткости и усталости. Промышленная сеть Ethernet для информационного взаимодействия с центральной системой управления. Плавная стыковка расширения заводской информации на более позднем этапе. Станок для лазерной резки увеличивает высоту рабочего стола, чтобы облегчить ввод зубьев режущей вилки. Станок лазерной резки HGTECH SMART3015PRO Цельносварная усиленная станина. Легкий портал из литого алюминия. Надежные комплектующие: лазерный источник Raycus, головка лазерной резки BOCHU, серводвигатель Yaskawa, и др. Полностью герметичная защитная кабина и высокоскоростной сменный стол. Лазерная головка BOCHU Автофокусировка с замкнутым контуром. Поддерживается резка без шлака, охлаждение сопла и датчик водяного охлаждения. Картриджная замена оптики. Увеличенный срок службы защитных линз благодаря контролю за температурой и герметизацией. Двойная защита от пыли. Гибочный станок HG-SSP 135/3200 Пятиосевой ЧПУ Y1-Y2-X-R-V. Высокая точность обработки, повторяемость движений и синхронность гидроцилиндров. Устранение влияния деформации балки в процессе гибки на качество детали. Величина компенсации автоматически контролируется системой ЧПУ. Роботизированная ячейка лазерной сварки Состав ячейки Робот сварочный FANUC. Лазерный источник Raycus RFL-C3000-CE мощностью 3 кВт. Лазерная головка для сварки WSX. Система управления HGTECH. Захват вакуумный. Стол сварочный. Оснастка с пневматическими режимами.
Технические характеристики

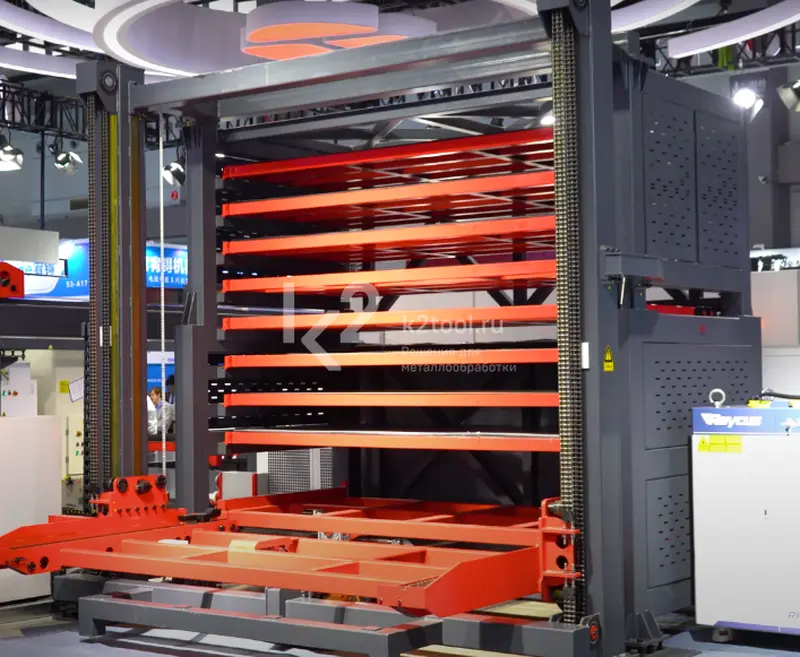

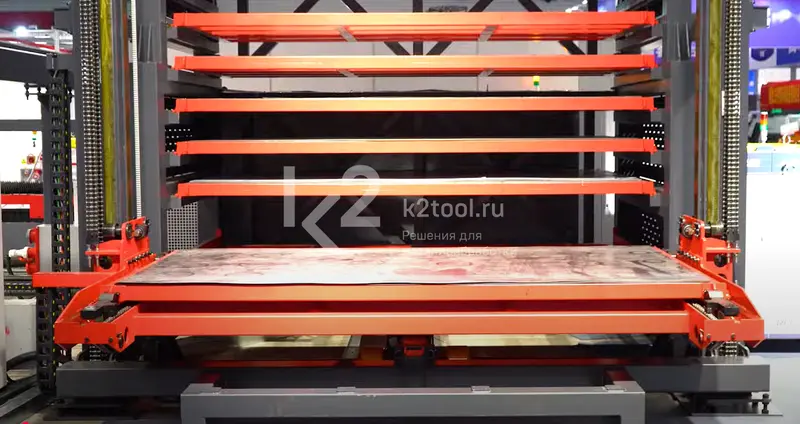

- Станок лазерной резки HGTECH SMART3015PRO Источник лазерного излучения Производитель Raycus Тип (длина волны) Иттербиевый волоконный лазер (λ = 1075 нм) Мощность 12 000 Вт Габаритные размеры и электропитание Размеры 9000×3000×2400 мм Электропитание 3 фазы, 380 В, 50/60 Гц Рабочий диапазон Рабочее поле по оси X 1524 мм Рабочее поле по оси Y 3048 мм Параметры точности Точность / повторяемость позиционирования ± 0,05 мм / ± 0,03 мм Характеристики перемещений Максимальная связанная скорость перемещения / ускорение 120 м/мин / 1,2G Диапазон резки листового металла Углеродистая сталь До 40 мм Нержавеющая сталь До 40 мм Алюминий До 40 мм Латунь До 16 мм Система хранения Минимальный размер листов 1200×1200 мм Максимальный размер листов 3050×1525 мм Толщина листа 0,5–25 мм Максимальная высота загрузки 240 мм Количество уровней хранения 8 Максимальная масса одной ячейки 3000 кг Скорость подачи 10–30 м/мин (плавное изменение скорости) Скорость подъема 5–10 м/мин (плавное изменение скорости) Система загрузки-разгрузки Максимальный размер листа 3050×1525 мм Максимальная толщина листа 0,5–25 мм Максимальная масса одного листа 500 кг Максимальная скорость горизонтального перемещения 30 м/мин Максимальная скорость перемещения по вертикали 10 м/мин Максимальная нагрузка на тележку 3000 кг Максимальная скорость тележки 10 м/мин Максимальная высота штабелирования 200 мм Скорость подъема 5–10 м/мин (плавное изменение скорости) Гибочный станок HG-SSP 135/3200 Сила гибки 1350 КН Ширина гибки 3200 мм Ход по оси Y 200 мм Максимальная высота проема 420 мм Расстояние между колоннами 2700 мм Глубина паза 400 мм Максимальное расстояние по оси X 500 мм Номинальное напряжение источника питания 380 В Скорость холостого опускания 160 мм/с Скорость возврата 130 мм/с Рабочая скорость 10 мм/с Система ЧПУ DA53T (Y1, Y2, X, R+V) Масса оборудования 10 т
