Характеристики
Бренд:
Smartech
Валюта:
RUB
Производитель:
Smartech
Наличие:
В наличии
Товарная группа:
Металлорежущие станки
Потребляемая мощность, кВт:
15 (18,5) кВт
Габариты упаковки (4 стула) Д*Ш*В, см:
5004×2274×2150 мм
Описание

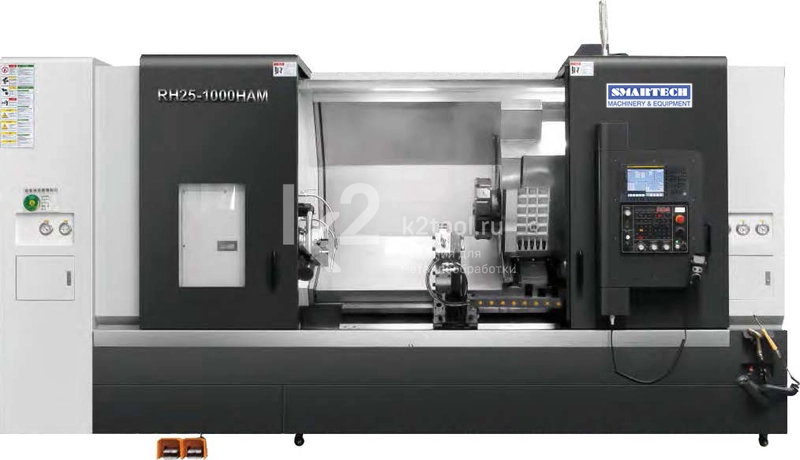

K2 — Токарный станок с ЧПУ Smartech RH25-1000HAM купить в Санкт-Петербурге, Москве по ценам производителя. Технические характеристики. ✔ Бесплатная доставка по России. ✔ Гарантия и сервис. ✔ Лизинг.
Особенности
- Оснащен современным ЧПУ, который обеспечивает высокую точность обработки и гибкость в настройке различных операций.
- Благодаря технологии перебазирования и люнету в комплекте можно закрепить и обрабатывать длинную заготовку поэтапно.
- Высокая производительность станка, используется для работы с различными типами деталей.
- Мощность и надёжность за счёт шпинделя с крутящим моментом 550 Нм и прочной конструкции массой 7800 кг.
- Направляющие станка имеют притёртую и шабреную поверхность, которая создает линейные «подшипники скольжения» для равномерного распределения нагрузки.
- Точечная обработка на поверхности направляющих обеспечивает каналы для распределения и задержки масла.
- Электрокомпоненты от Schneider Electric и Omron обеспечивают высокую надежность и точность работы.
Технические характеристики
| Диаметр обработки над станиной | 730 мм |
| Диаметр обработки | 560 мм |
| Диаметр обработки над поперечным суппортом | 440 мм |
| Длина заготовки | 800 мм |
| Шпиндель | |
|---|---|
| Хвостовик шпинделя | A2-11 |
| Диаметр патрона | 304,8 мм (12″) |
| Мощность | 15 (18,5) кВт |
| Макс. частота вращения | 1800 об\мин |
| Макс. крутящий момент шпинделя | 550 Нм |
| Диаметр отверстия шпинделя | 102 мм |
| Макс. диаметр прутка | 88 мм |
| Подачи | |
| ШВП осей X/Z диаметр - шаг | 40-08 / 50-10 мм |
| Тип направляющих | Скольжения коробчатого типа |
| Перемещение по оси X/Z | 330 / 1200 мм |
| Скорость перемещений по оси X и Z | 14 м/мин |
| Привод по осям X/Z | прямой |
| Точность позиционирования по оси X/Z | ±0,008 / ±0,010 мм |
| Точность повторения по оси X/Z | 0,007 / 0,008 мм |
| Револьверная головка | |
| Кол-во слотов для инструментов | 12 |
| Тип револьверной головки и цанг | BMT65 / ER32 |
| Время смены инструмента | 3,5 сек |
| Скорость приводного инструмента | 5000 об/мин |
| Номинальная мощность привода инструмента | 3,7 / 5,5 кВт |
| Макс. крутящий момент | 42 Нм |
| Диаметр осевого инструмента | 40 мм |
| Сечение резца | 25×25 мм |
| Привод | Прямой |
| Задняя бабка | |
| Диаметр пиноли | 125 мм |
| Ход пиноли | 80 мм |
| Конус пиноли | КМ5 |
| Макс. перемещение бабки | 1085 мм |
| Прочее | |
| Тип станины / наклон станины | Монолитная наклонная / 30° |
| Максимальная потребляемая мощность | 25 кВт |
| ЧПУ | Fanuc 0i-ТF plus 1 |
| Габариты и масса | |
| Габариты | 5004×2274×2150 мм |
| Масса | 7800 кг |
Комплектация
- ЧПУ Fanuc 0i-ТF plus 1 + Manual guide + Hobbing functions. Объем памяти 2 Мбайт.
- Мотор шпинделя 15/18.5 кВт.
- Приводная головка BMT65 Nuocon с прямым приводом.
- Кондиционер электрошкафа.
- Централизованная система смазки.
- Датчик настройки инcтрумента Renishaw HPMA.
- Пистолет СОЖ и Пистолет подачи воздуха.
- Держатель инструмента BMT65-ER32 0°, 1 шт.
- Держатель инструмента BMT65-ER32 90°, 2 шт.
- Блок для проходных резцов сечением резца 25×25 мм, (3 шт. ID + 1 шт. OD).
- Удалитель масляного тумана.
- Скиммер.
- Люнет 50-200 мм.
- Гидравлическая задняя бабка с вращающимся центром.
- Ограждение и цепной конвейер для стружки + тележка.
- 12″ гидропатрон.
- MPG маховичок.
- Система подачи СОЖ с баком.
- Внутренний подвод СОЖ.
- Трансформатор.
- Стабилизатор.
- Педаль управления гидравлическим патроном и задней бабкой.
- Масла и СОЖ для первого запуска станка.
- Комплект эталонных оправок для проверки геометрической точности оборудования.
- Дополнительный комплект оснастки:
- Комплект мягких кулачков.
- Комплект каленных кулачков.
- Приводной блок BMT65 радиальный.

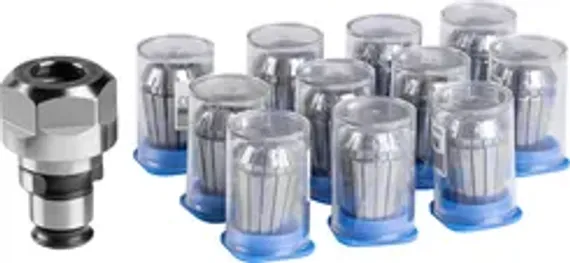

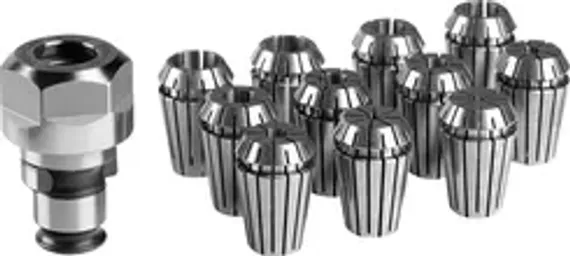

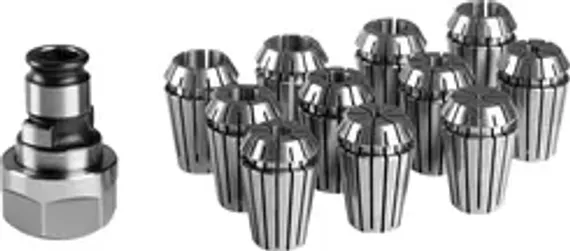

- Набор цанг, комплект.
- Блок для проходных резцов сечением резца 25×25 мм.
- Блок приводной зубофрезерный для червячной фрезы ВМТ65.
