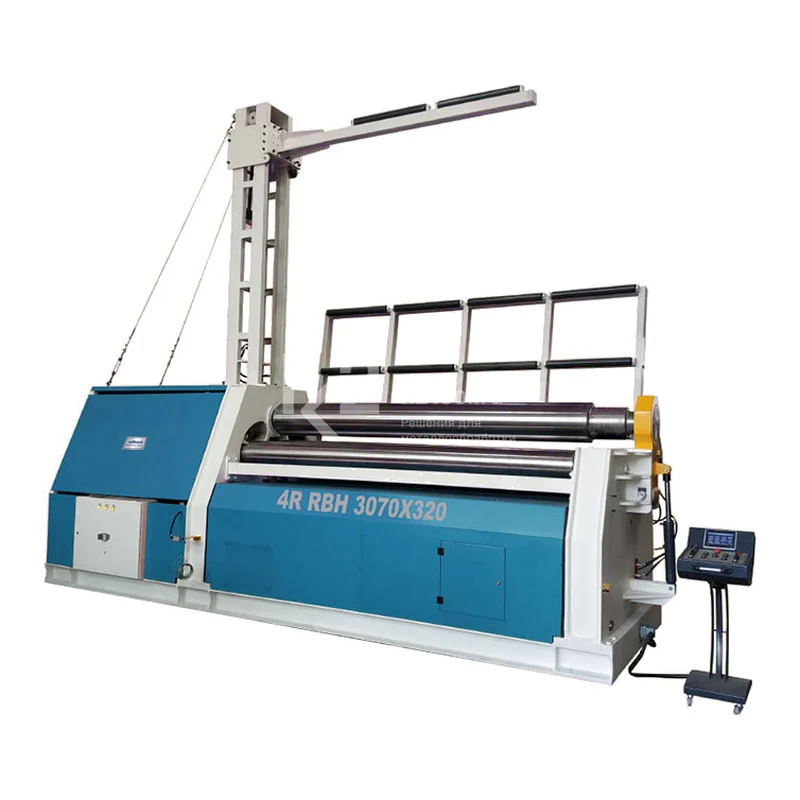

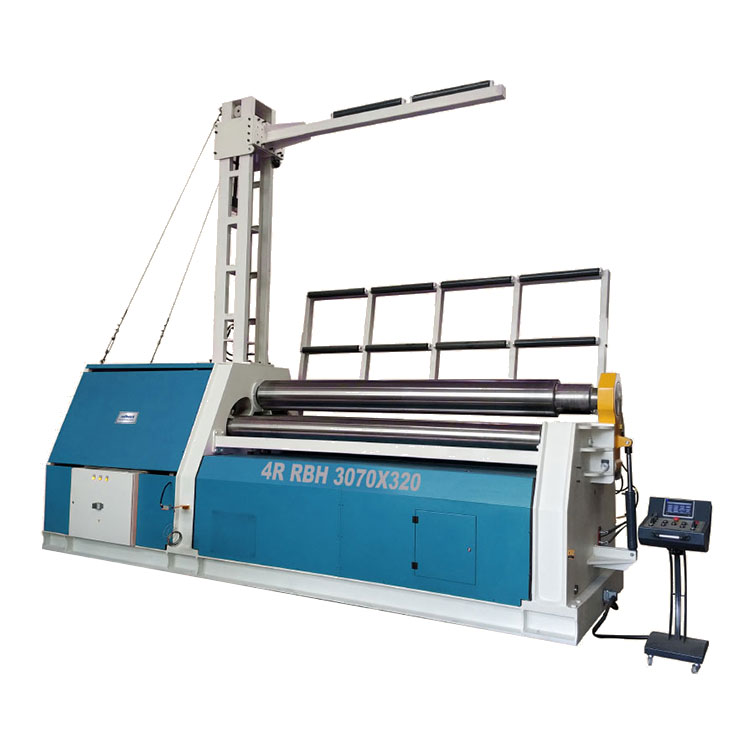

Четырехвалковые гидравлические вальцы Rollbend 4R RBH

Купить четырехвалковые гидравлические вальцы Rollbend 4R RBH по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.

Особенности

• Гидропривод проводит подачу верхнего и боковых валов при помощи планетарного редуктора.
• Три цифровых индикатора позволяют легко позиционировать боковой и три нижних вала.
• Прочный корпус выполнен из стали ST-52.
• Стальные валы качественно обработаны и индукционно закалены (SAE 1050).
• Двухскоростная рабочая система для изделий от Ø 275 мм.
• Мобильная электронная панель управления регулирует ход работы станка, движение и параллельность валов.
• Защита от перегрузки.
• Электрогидравлическая калибровка.
• Соответствует стандартам CE.

Верхняя крышка валов открывается и закрывается гидравлически

Устройство для конической гибки

Панель управления

Технические характеристики

• Рабочая длина 1570 мм Модель Толщина листа с предподгибом Толщина листа без предподгиба Центр. вал Боковой вал Мощность Рабочая скорость Габариты Масса ∅×1,5* ∅×5* ∅×1,5* ∅×5* 4R RBH 1570x150 3 мм 4 мм 4 мм 6 мм Ø 150 мм Ø 130 мм 4+3 кВт 6 м/мин 3350×1200×1210 мм 2470 кг 4R RBH 1570x180 5 мм 7 мм 7 мм 9 мм Ø 180 мм Ø 150 мм 4+3 кВт 5 м/мин 3400×1400×1290 мм 3000 кг 4R RBH 1570x200 7 мм 9 мм 9 мм 11 мм Ø 200 мм Ø 180 мм 4+3 кВт 6 м/мин 3400×1400×1290 мм 3350 кг 4R RBH 1570x220 8 мм 10 мм 10 мм 12 мм Ø 220 мм Ø 180 мм 4+3 кВт 5 м/мин 3550×1550×1470 мм 4350 кг 4R RBH 1570x250 10 мм 12 мм 12 мм 15 мм Ø 250 мм Ø 200 мм 7,5+3 кВт 5 м/мин 3550×1550×1470 мм 4750 кг * Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала. Рабочая длина 2070 мм Модель Толщина листа с предподгибом Толщина листа без предподгиба Центр. вал Боковой вал Мощность Рабочая скорость Габариты Масса ∅×1,5* ∅×5* ∅×1,5* ∅×5* 4R RBH 2070x130 2 мм 3 мм 3 мм 4 мм Ø 130 мм Ø 130 мм 4+3 кВт 5 м/мин 3850×1200×1210 мм 2550 кг 4R RBH 2070x150 3 мм 4 мм 4 мм 6 мм Ø 150 мм Ø 130 мм 4+3 кВт 6 м/мин 3850×1200×1210 мм 2900 кг 4R RBH 2070x180 4 мм 6 мм 6 мм 8 мм Ø 180 мм Ø 150 мм 4+3 кВт 5 м/мин 3900×1400×1390 мм 3400 кг 4R RBH 2070x200 6 мм 8 мм 8 мм 10 мм Ø 200 мм Ø 180 мм 4+3 кВт 6 м/мин 3900×1400×1390 мм 3850 кг 4R RBH 2070x220 7 мм 9 мм 9 мм 11 мм Ø 220 мм Ø 180 мм 4+3 кВт 5 м/мин 4050×1550×1470 мм 4900 кг 4R RBH 2070x250 80 мм 10 мм 10 мм 12 мм Ø 250 мм Ø 200 мм 7,5+3 кВт 5 м/мин 4050×1550×1470 мм 5450 кг 4R RBH 2070x275 12 мм 16 мм 16 мм 20 мм Ø 280 мм Ø 220 мм 16,5 кВт 1,5-5 м/мин 4900×1750×1950 мм 8550 кг 4R RBH 2070x320 16 мм 20 мм 20 мм 25 мм Ø 320 мм Ø 240 мм 20 кВт 1,5-5 м/мин 4950×1850×2050 мм 10750 кг 4R RBH 2070x350 20 мм 25 мм 25 мм 30 мм Ø 350 мм Ø 260 мм 23,5 кВт 1,5-5 м/мин 4950×1950×2050 мм 11500 кг 4R RBH 2070x380 25 мм 30 мм 30 мм 40 мм Ø 380 мм Ø 300 мм 31,5 кВт 1,5-5 м/мин 4950×2300×2450 мм 15800 кг 4R RBH 2070x400 30 мм 35 мм 35 мм 45 мм Ø 400 мм Ø 300 мм 38,5 кВт 1,5-5 м/мин 4950×2300×2450 мм 16500 кг 4R RBH 2070x460 30 мм 35 мм 35 мм 45 мм Ø 460 мм Ø 380 мм 38,5 кВт 1,5-5 м/мин 4950×2350×2450 мм 19600 кг 4R RBH 2070x500 30 мм 35 мм 35 мм 45 мм Ø 500 мм Ø 400 мм 60 кВт 1-4 м/мин 5600×2850×3000 мм 33500 кг 4R RBH 2070x550 45 мм 50 мм 50 мм 60 мм Ø 550 мм Ø 450 мм 66 кВт 1-4 м/мин 5750×2950×3050 мм 40000 кг * Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала. Рабочая длина 2570 мм Модель Толщина листа с предподгибом Толщина листа без предподгиба Центр. вал Боковой вал Мощность Рабочая скорость Габариты Масса ∅×1,5* ∅×5* ∅×1,5* ∅×5* 4R RBH 2570x150 2 мм 3 мм 3 мм 4 мм Ø 150 мм Ø 130 мм 4+3 кВт 6 м/мин 4350×1200×1210 мм 3330 кг 4R RBH 2570x180 3 мм 4 мм 4 мм 6 мм Ø 180 мм Ø 150 мм 4+3 кВт 5 м/мин 4400×1400×1390 мм 3800 кг 4R RBH 2570x200 4 мм 6 мм 6 мм 8 мм Ø 200 мм Ø 180 мм 4+3 кВт 6 м/мин 4400×1400×1390 мм 4350 кг 4R RBH 2570x220 5 мм 7 мм 7 мм 9 мм Ø 220 мм Ø 180 мм 4+3 кВт 5 м/мин 4550×1550×1470 мм 5500 кг 4R RBH 2570x250 6 мм 8 мм 8 мм 10 мм Ø 250 мм Ø 200 мм 7,5+3 кВт 5 м/мин 4550×1550×1470 мм 6300 кг 4R RBH 2570x275 10 мм 12 мм 12 мм 16 мм Ø 280 мм Ø 220 мм 16,5 кВт 1,5-5 м/мин 5350×1750×1950 мм 9500 кг 4R RBH 2570x320 12 мм 16 мм 16 мм 20 мм Ø 320 мм Ø 240 мм 20 кВт 1,5-5 м/мин 5450×1850×2050 мм 12050 кг 4R RBH 2570x350 16 мм 20 мм 20 мм 25 мм Ø 350 мм Ø 260 мм 23,5 кВт 1,5-5 м/мин 5450×1950×2050 мм 13300 кг 4R RBH 2570x380 20 мм 25 мм 25 мм 30 мм Ø 380 мм Ø 300 мм 31,5 кВт 1,5-5 м/мин 5450×2300×2450 мм 17600 кг 4R RBH 2570x400 25 мм 30 мм 30 мм 40 мм Ø 400 мм Ø 300 мм 38,5 кВт 1,5-5 м/мин 5450×2300×2450 мм 18300 кг 4R RBH 2570x460 30 мм 35 мм 35 мм 45 мм Ø 460 мм Ø 380 мм 38,5 кВт 1,5-5 м/мин 5450×2350×2450 мм 22800 кг 4R RBH 2570x500 35 мм 40 мм 40 мм 50 мм Ø 500 мм Ø 400 мм 60 кВт 1-4 м/мин 6100×2850×3000 мм 36300 кг 4R RBH 2570x550 40 мм 45 мм 45 мм 55 мм Ø 550 мм Ø 450 мм 66 кВт 1-4 м/мин 6250×2950×3050 мм 44000 кг * Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала. Рабочая длина 3070 мм Модель Толщина листа с предподгибом Толщина листа без предподгиба Центр. вал Боковой вал Мощность Рабочая скорость Габариты Масса ∅×1,5* ∅×5* ∅×1,5* ∅×5* 4R RBH 3070x180 2 мм 3 мм 3 мм 4 мм Ø 180 мм Ø 150 мм 4,0+3 кВт 5 м/мин 4900×1400×1390 мм 4200 кг 4R RBH 3070x200 3 мм 4 мм 4 мм 6 мм Ø 200 мм Ø 180 мм 4,0+3 кВт 6 м/мин 4900×1400×1390 мм 4850 кг 4R RBH 3070x220 4 мм 6 мм 6 мм 8 мм Ø 220 мм Ø 180 мм 4,0+3 кВт 5 м/мин 5050×1550×1470 мм 6200 кг 4R RBH 3070x250 5 мм 7 мм 7 мм 9 мм Ø 250 мм Ø 200 мм 7,5+3 кВт 5 м/мин 5050×1550×1470 мм 7050 кг 4R RBH 3070x275 8 мм 10 мм 10 мм 12 мм Ø 280 мм Ø 220 мм 16,5 кВт 1,5-5 м/мин 5900×1750×1860 мм 10300 кг 4R RBH 3070x320 10 мм 12 мм 12 мм 16 мм Ø 320 мм Ø 240 мм 20 кВт 1,5-5 м/мин 5900×1850×2050 мм 13050 кг 4R RBH 3070x350 12 мм 16 мм 16 мм 20 мм Ø 350 мм Ø 260 мм 23,5 кВт 1,5-5 м/мин 5900×1950×2050 мм 15300 кг 4R RBH 3070x380 16 мм 20 мм 20 мм 25 мм Ø 380 мм Ø 300 мм 31,5 кВт 1,5-5 м/мин 5900×2300×2450 мм 19100 кг 4R RBH 3070x400 20 мм 25 мм 25 мм 30 мм Ø 400 мм Ø 300 мм 38,5 кВт 1,5-5 м/мин 5900×2300×2450 мм 20300 кг 4R RBH 3070x460 25 мм 30 мм 30 мм 40 мм Ø 460 мм Ø 380 мм 38,5 кВт 1,5-5 м/мин 6000×2350×2450 мм 26960 кг 4R RBH 3070x500 30 мм 35 мм 35 мм 45 мм Ø 500 мм Ø 400 мм 60 кВт 1,5-5 м/мин 6650×2850×3000 мм 38800 кг 4R RBH 3070x550 35 мм 40 мм 40 мм 50 мм Ø 550 мм Ø 450 мм 66 кВт 1-4 м/мин 6800×2950×3050 мм 47300 кг 4R RBH 3070x580 40 мм 45 мм 45 мм 60 мм Ø 580 мм Ø 480 мм 73 кВт 1-4 м/мин 6800×3000×3050 мм 50300 кг 4R RBH 3070x620 50 мм 60 мм 60 мм 70 мм Ø 620 мм Ø 520 мм 123 кВт 1-4 м/мин 7250×3300×3350 мм 62300 кг 4R RBH 3070x680 60 мм 70 мм 70 мм 85 мм Ø 680 мм Ø 580 мм 150 кВт 1-4 м/мин 7750×3550×3700 мм 82800 кг * Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала. Рабочая длина 4100 мм Модель Толщина листа с предподгибом Толщина листа без предподгиба Центр. вал Боковой вал Мощность Рабочая скорость Габариты Масса ∅×1,5* ∅×5* ∅×1,5* ∅×5* 4R RBH 4100x250 3 мм 4 мм 4 мм 6 мм 250 мм 200 мм 7,5+3 кВт 5 м/мин 6050×1550×1470 мм 8550 кг 4R RBH 4100x275 4 мм 6 мм 6 мм 8 мм 280 мм 220 мм 16,5 кВт 1,5-5 м/мин 6900×1750×1950 мм 13300 кг 4R RBH 4100x320 6 мм 8 мм 8 мм 10 мм 320 мм 240 мм 20 кВт 1,5-5 м/мин 7000×1850×2050 мм 15050 кг 4R RBH 4100x350 8 мм 10 мм 10 мм 12 мм 350 мм 260 мм 23,5 кВт 1,5-5 м/мин 7000×1950×2050 мм 19700 кг 4R RBH 4100x380 10 мм 12 мм 12 мм 16 мм 380 мм 300 мм 31,5 кВт 1,5-5 м/мин 7000×2300×2450 мм 22500 кг 4R RBH 4100x400 12 мм 16 мм 16 мм 20 мм 400 мм 300 мм 38,5 кВт 1,5-5 м/мин 7000×2300×2450 мм 24500 кг 4R RBH 4100x460 16 мм 20 мм 20 мм 25 мм 460 мм 380 мм 38,5 кВт 1,5-5 м/мин 7000×2350×2450 мм 33700 кг 4R RBH 4100x500 20 мм 25 мм 25 мм 35 мм 500 мм 400 мм 60 кВт 1-4 м/мин 7650×2850×3000 мм 44000 кг 4R RBH 4100x550 25 мм 30 мм 30 мм 40 мм 550 мм 450 мм 66 кВт 1-4 м/мин 7800×2950×3050 мм 55500 кг * Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала. Рабочая длина 6100 мм Модель Толщина листа с предподгибом Толщина листа без предподгиба Центр. вал Боковой вал Мощность Рабочая скорость Габариты Масса ∅×1,5* ∅×5* ∅×1,5* ∅×5* 4R RBH 6100x350 4 мм 6 мм 6 мм 8 мм Ø 350 мм Ø 260 мм 23,5 кВт 1,5-5 м/мин 9000×1950×2050 мм 25100 кг 4R RBH 6100x380 6 мм 8 мм 8 мм 10 мм Ø 380 мм Ø 300 мм 31,5 кВт 1,5-5 м/мин 9000×2300×2450 мм 28900 кг 4R RBH 6100x400 8 мм 10 мм 10 мм 13 мм Ø 400 мм Ø 300 мм 38,5 кВт 1,5-5 м/мин 9000×2300×2450 мм 31000 кг 4R RBH 6100x460 10 мм 12 мм 12 мм 15 мм Ø 460 мм Ø 380 мм 38,5 кВт 1,5-5 м/мин 9000×2350×2450 мм 42000 кг 4R RBH 6100x500 12 мм 16 мм 16 мм 20 мм Ø 500 мм Ø 400 мм 60 кВт 1-4 м/мин 9650×2600×2450 мм 68300 кг 4R RBH 6100x550 16 мм 20 мм 20 мм 25 мм Ø 550 мм Ø 450 мм 66 кВт 1-4 м/мин 9800×2950×3000 мм 71500 кг 4R RBH 6100x620 20 мм 25 мм 25 мм 30 мм Ø 620 мм Ø 520 мм 123 кВт 1-4 м/мин 10250×3300×3350 мм 91000 кг 4R RBH 6100x720 25 мм 30 мм 30 мм 35 мм Ø 720 мм Ø 680 мм 150 кВт 1-4 м/мин 10400×3300×3400 мм 115500 кг * Толщина листа при диаметре изделия в 1,5 или 5 раз больше диаметра центрального вала.

Комплектация

• Вальцовочный станок Rollbend 4R RBH.
• Индукционно закаленные валы.
• Мобильная электронная панель управления.
• Гидравлическая система балансировки.
• Устройство для конической гибки.
• Руководство по эксплуатации.
