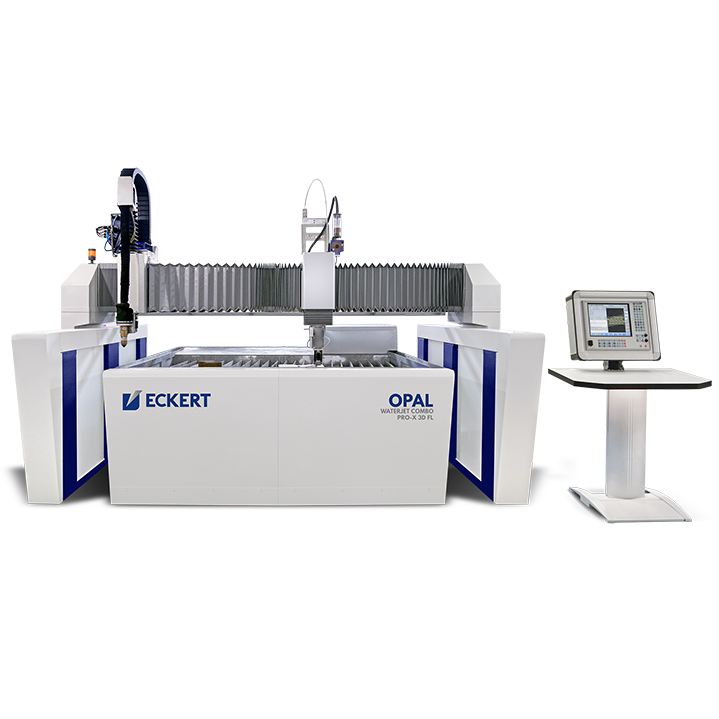

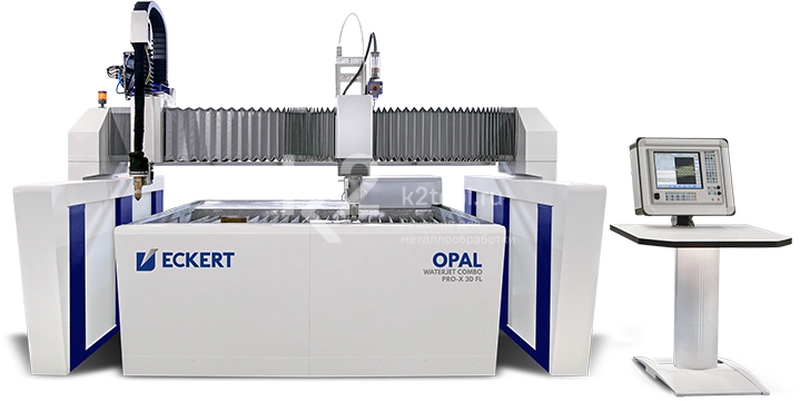

Купить станок гидроабразивной и плазменной резки Eckert OPAL WaterJet Combo по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности

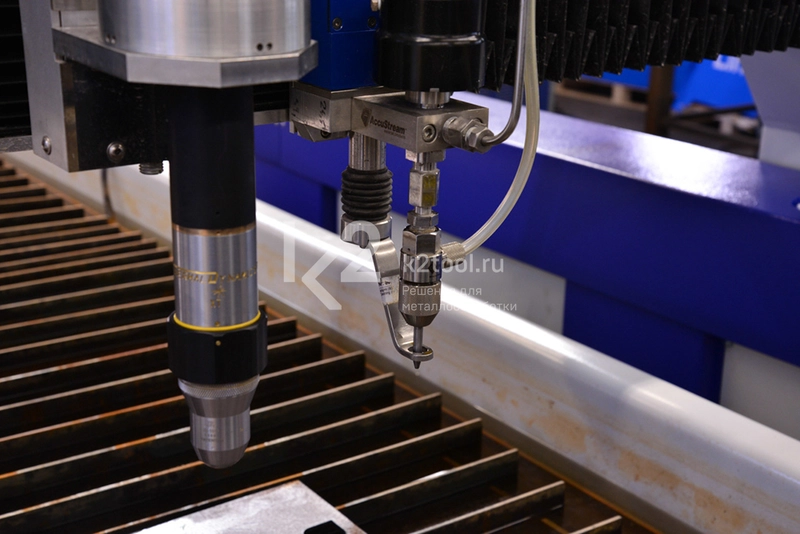

- Инновационная, запатентованная технология интеграции гидроабразивной и плазменной резки позволяет осуществлять втоматическую резку, используя обе эти технологии.
- Полностью автоматический процесс резки с применением двух технологий. Снижение производственных издержек на 70% по сравнению со стандартными установками гидроабразивной резки.
- Универсальный режущий инструмент для всех типов материала.
- Возможность установки режущей головки PRO-X3D.
- Возможность применения любой технологии в процессе обработки кромки единичного элемента.
- Жесткость конструкции и высокая повторяемость.
Суппорт HD 3000

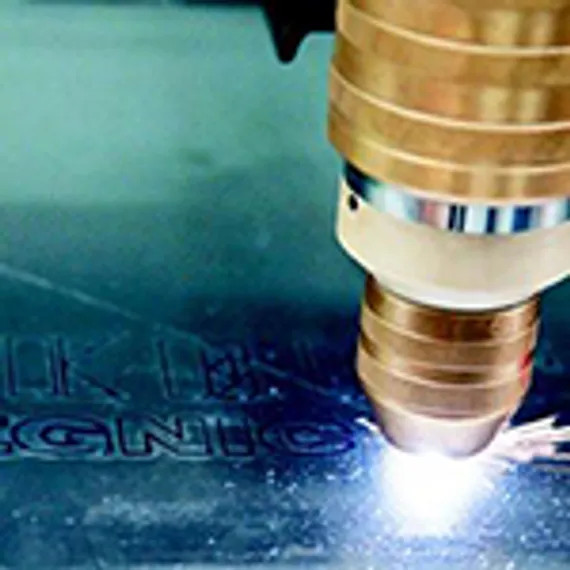

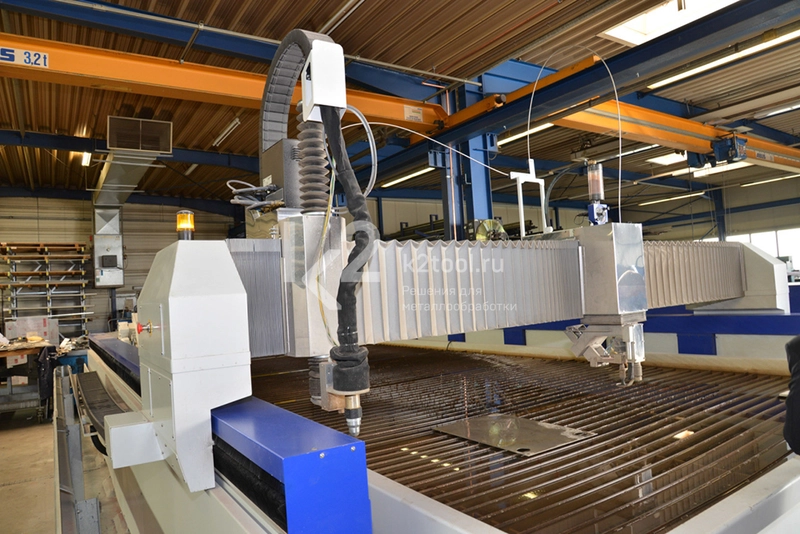

Суппорт HD3000 позволяет полностью использовать все возможности плазменных горелок. Наличие ШВП и сервопривода с высоким крутящим моментом обеспечивают уникальное перемещение по оси Z, что позволяет повысить динамику и точность контроля горелки. Это гарантирует соблюдение оптимального расстояния между режущей головкой и материалом для обеспечения максимального качества обработки. Суппорт HD3000 оснащен сенсорами: анти-столкновения, электрико/механической горелкой и сенсором высоты. Это позволяет использовать такие технологии как: Contour Cut, Contour Cut Speed, Diameter Pro и True Hole.

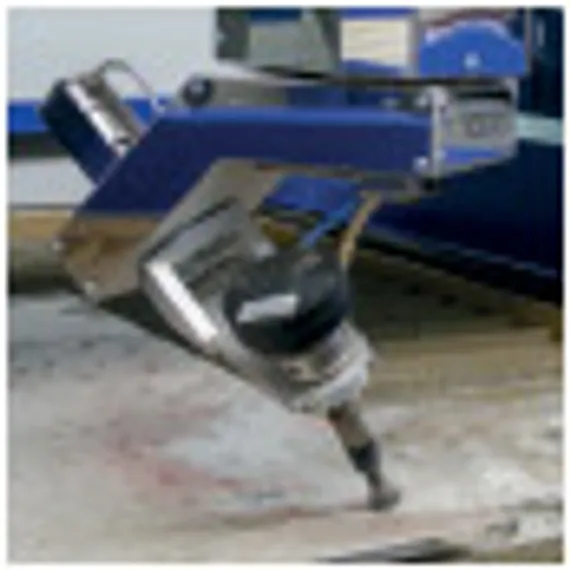

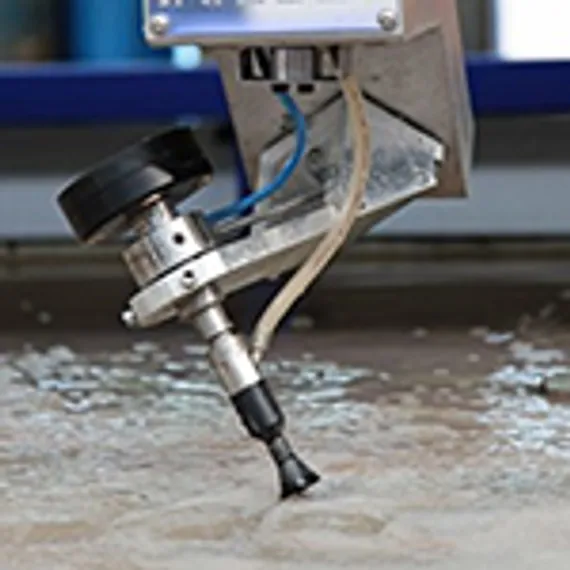

Головка Pro-X 3D
5-координатная головка Pro-X 3D обеспечивает высочайший уровень эффективности и гарантирует достижение максимальной точности трехмерной обработки. Максимальный угол наклона головки 60o и автоматическая компенсация конусности обеспечивают высокую точность и практически нулевую конусность кромки изделия. Это превосходный инструмент для минимизации последующей обработки.

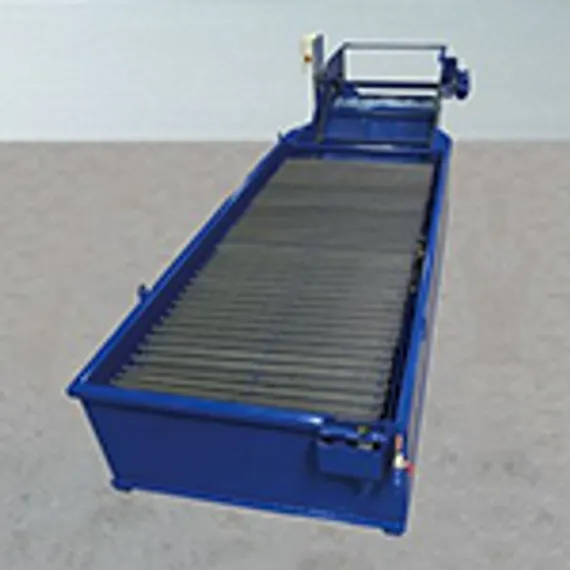

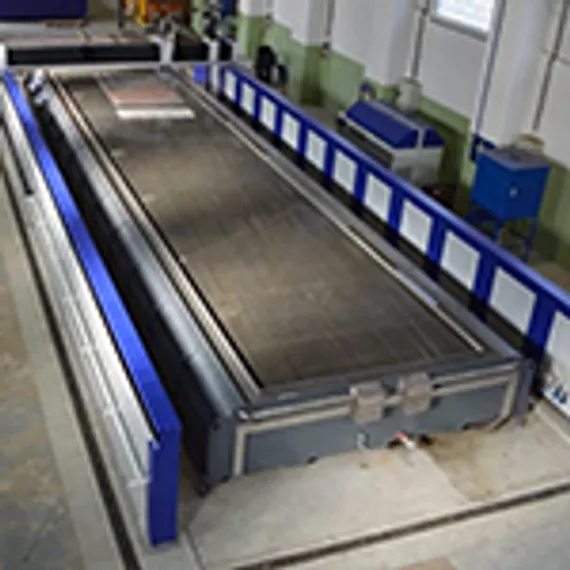

Водяной стол
Установка гидроабразивной резки Opal оснащена жестким водяным столом с системой двойных решеток. Стальная, полностью покрытая оловом конструкция гарантирует максимальную устойчивость и плавность при перемещениях.

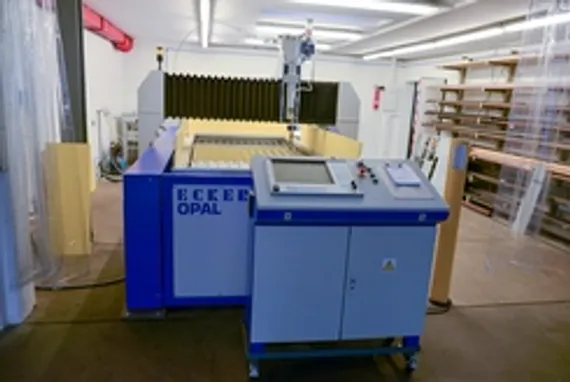

Система ЧПУ

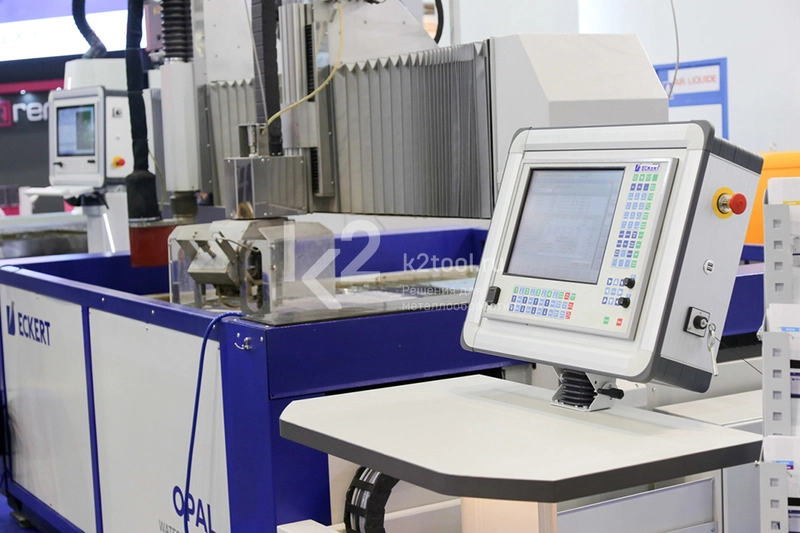

Система ЧПУ ECS872 — это высококачественное промышленное устройство, оснащенное сенсорным экраном. Эффективные компоненты и конструкция, способная вынести тяжелые промышленные условия, гарантируют бесперебойную эксплуатацию. Непревзойденная функциональность программного обеспечения и интуитивный интерфейс способны в полной мере реализовать все возможности установки.

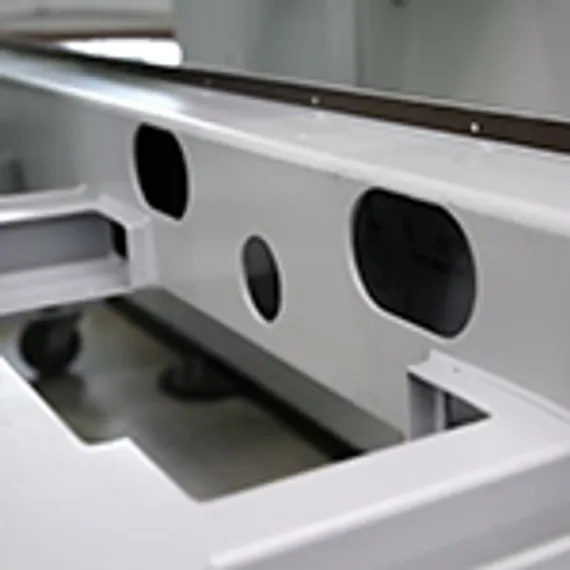

Конструкция

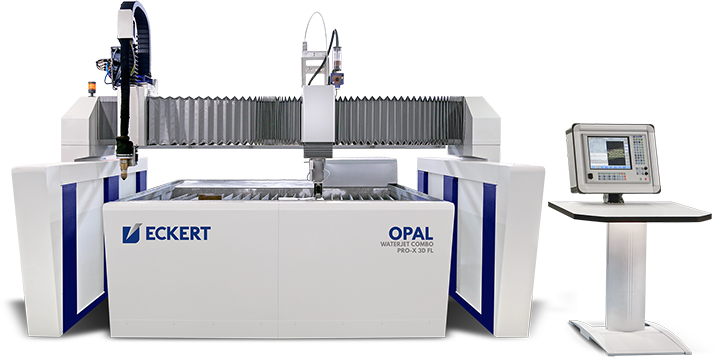

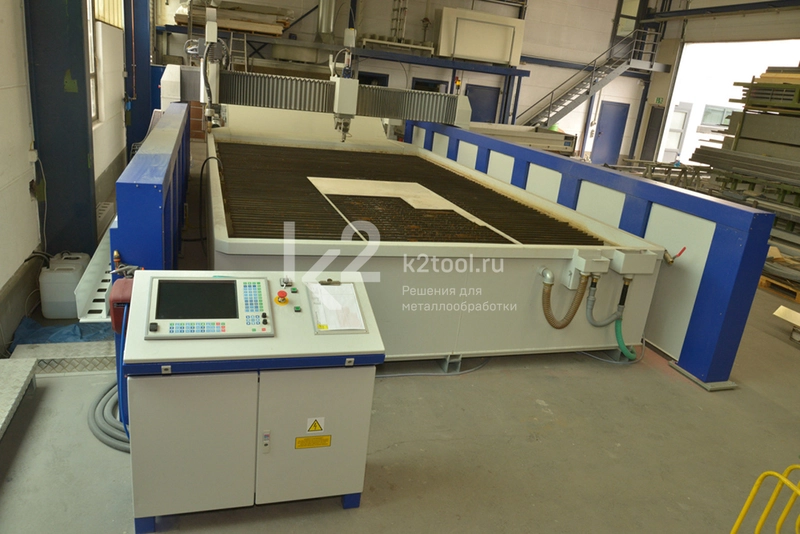

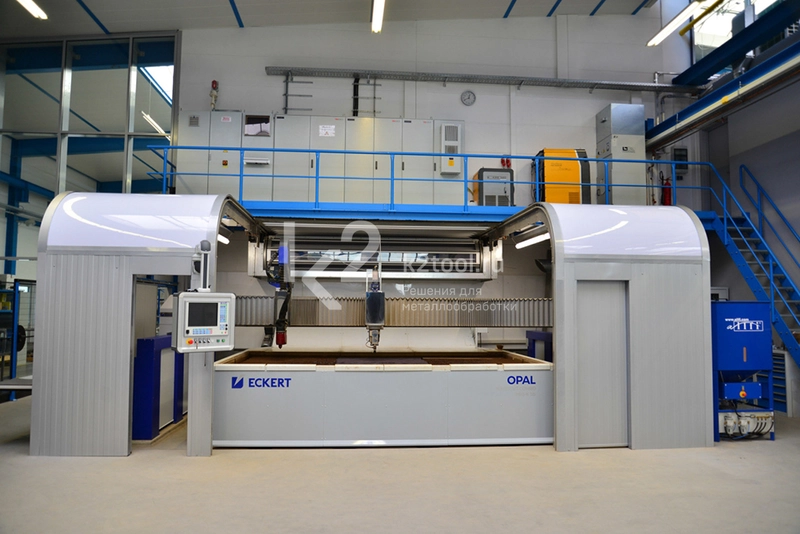

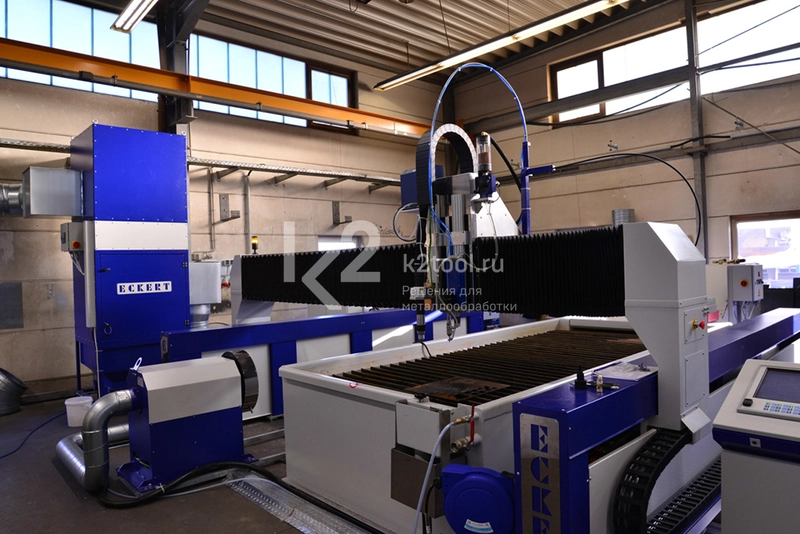

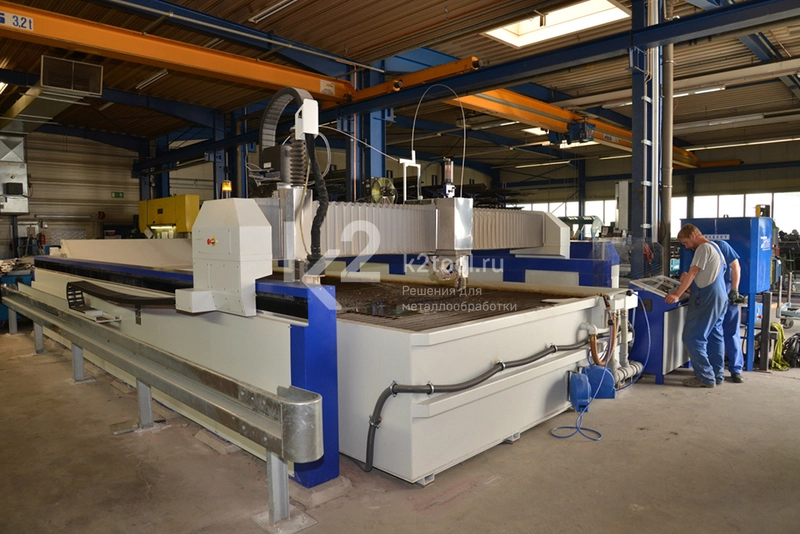

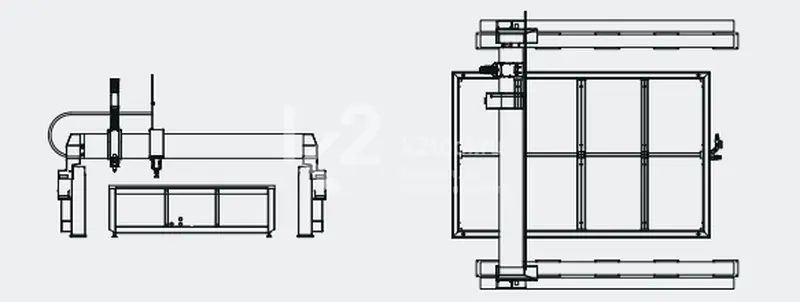

Установка OPAL имеет конструкцию портального типа. Установка выполнена из стальных замкнутых профилей, обеспечивающих высокую жесткость конструкции. Направляющие элементы защищены от вредного воздействия воды специальными сильфонами или алюминиевыми кожухами. Относительно низкий вес портала и специально отшлифованные рейки обеспечивают установке Opal превосходную динамику, а высокоточные приводы — точное позиционирование.
Технические характеристики
| Приводы | Сервоприводы АС |
| Ширина резки | 1500-6000 мм |
| Базовая рабочая длина | 1000-12000 мм |
| Толщина резания 2D | 0,5-250 мм |
| Толщина резания 3D | 0,5-150 мм |
| Толщина резания (плазменная резка) | Зависит от предлагаемого источника плазмы |
| Скорость позиционирования | 25000 мм/мин |
| Точность позиционирования | ±0,025 мм |
