Характеристики
Бренд:
Прессовое оборудование
Валюта:
RUB
Производитель:
Прессовое оборудование
Наличие:
В наличии
Артикул:
TPPRD104
Товарная группа:
Прессовое оборудование
Описание

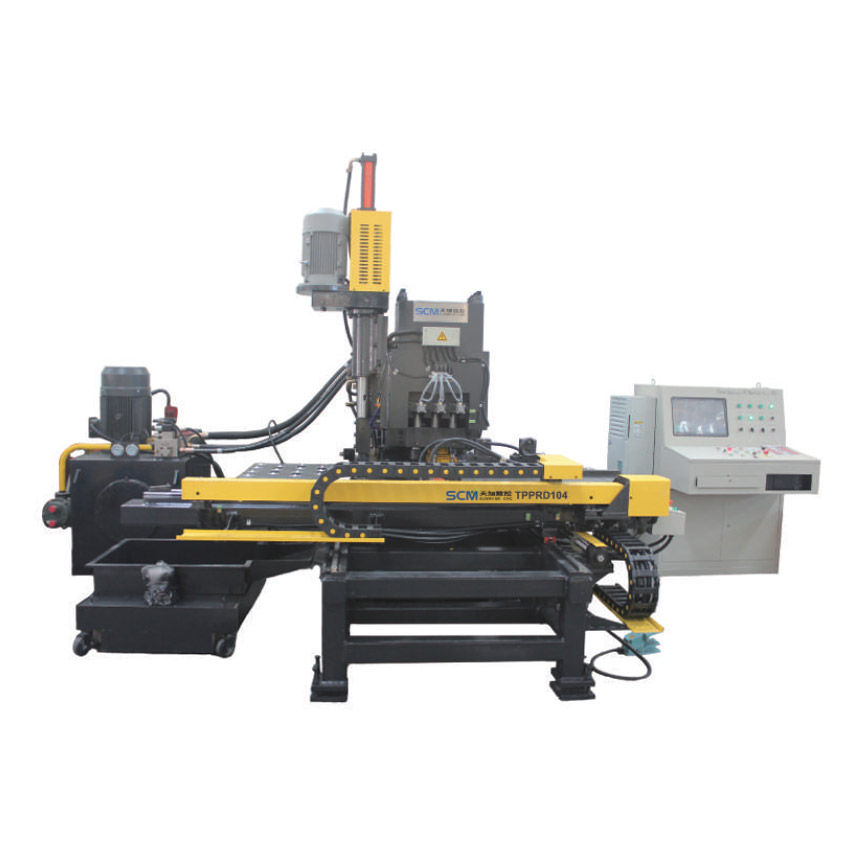

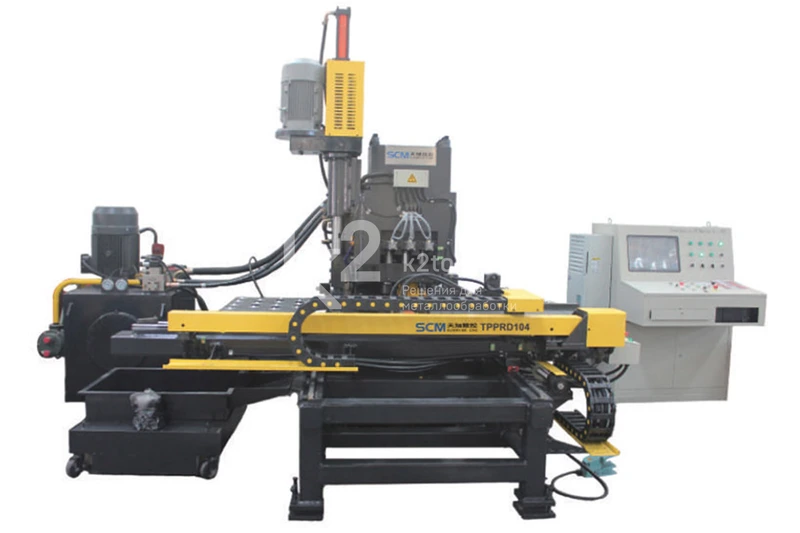

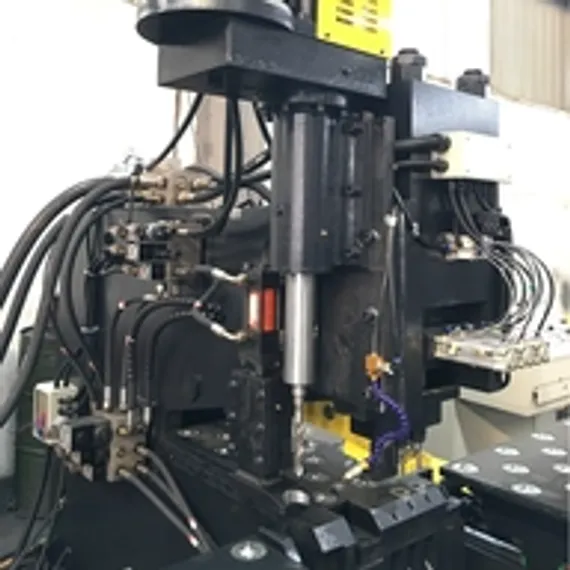

Купить гидравлический станок с ЧПУ для пробивки, сверления и маркировки листового проката TPPRD104 по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Станок имеет высокопрочную C-образную сварную раму с большим рабочим пространством.

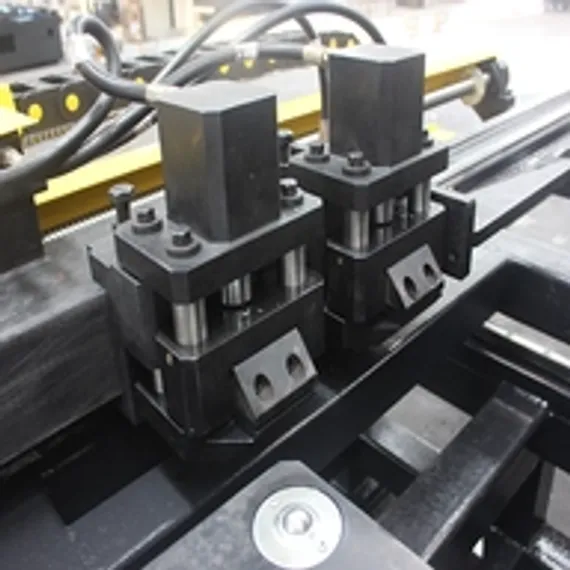

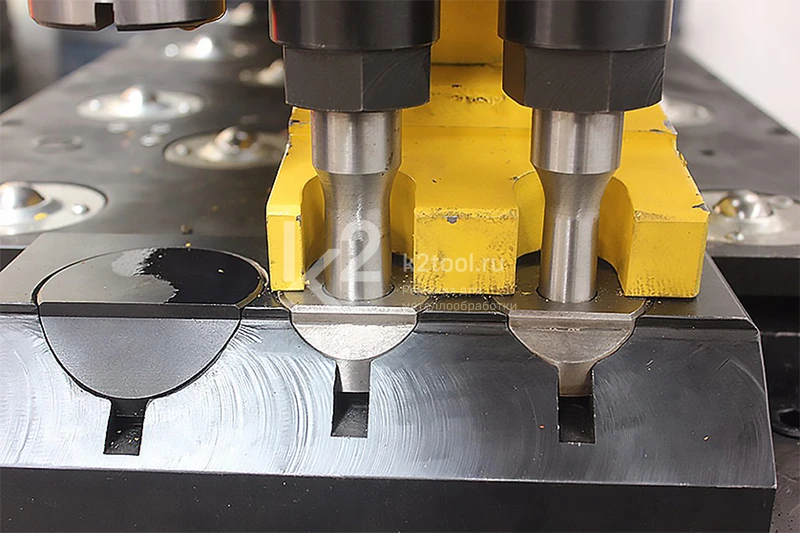

- В машине установлены четыре автоматические станции: две пробивочные, одна маркировочная и одна сверлильная.

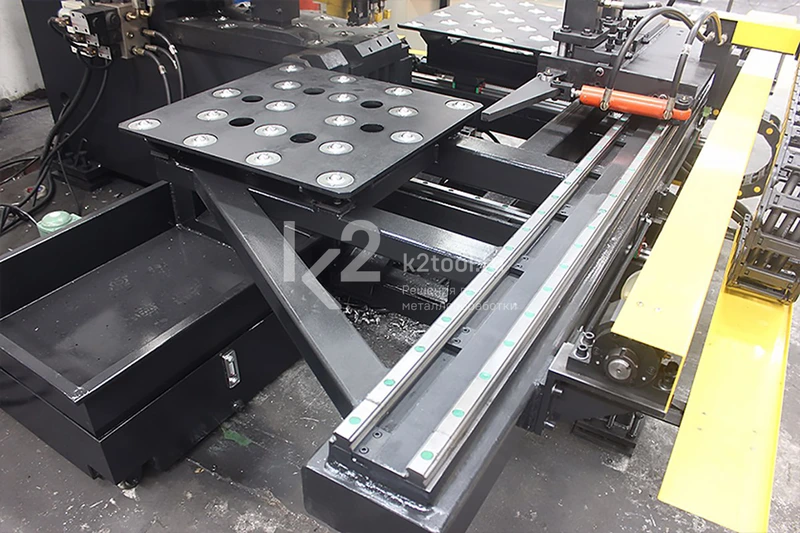

- Система зажима может быть настроена для работы с заготовками различных размеров благодаря блоку фиксации заготовки и шариковым опорам.
- Оси X и Y приводятся в действие и контролируются ПЛК и сервоприводом при помощи системы шарико-винтовой передачи. Таким образом ЧПУ задает положение пуансона и автоматизирует весь рабочий процесс. Оператору достаточно ввести габариты заготовки, для того, чтобы возобновить ранее выполненную задачу.
- Сервопривод под контролем ЧПУ обеспечивает высокую эффективность, стабильной и точность обработки деталей.
- Важные функциональные компоненты имеют модульную структуру, благодаря чему их легко ремонтировать и заменять.

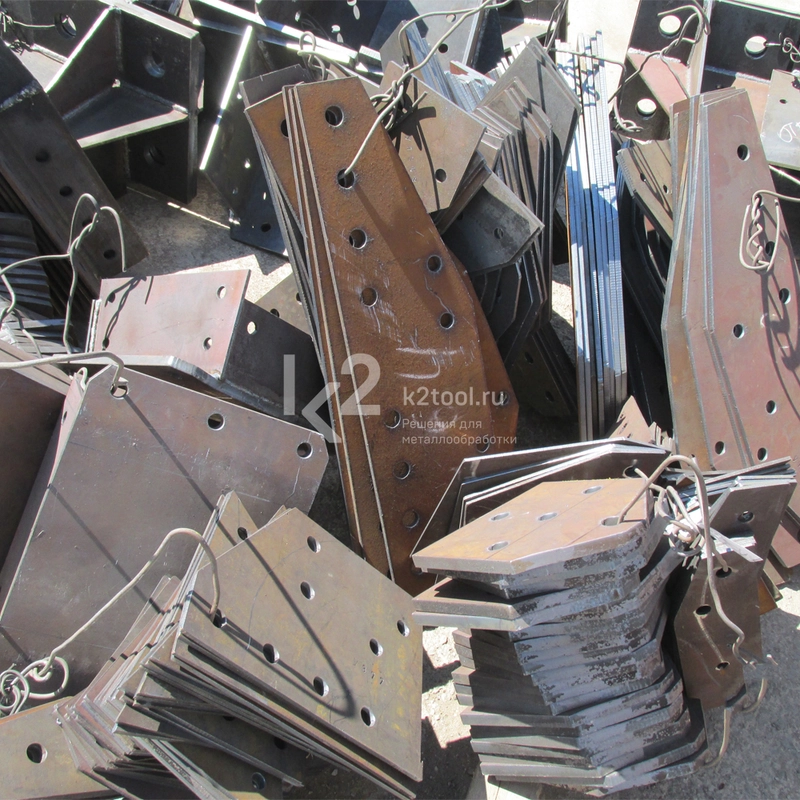

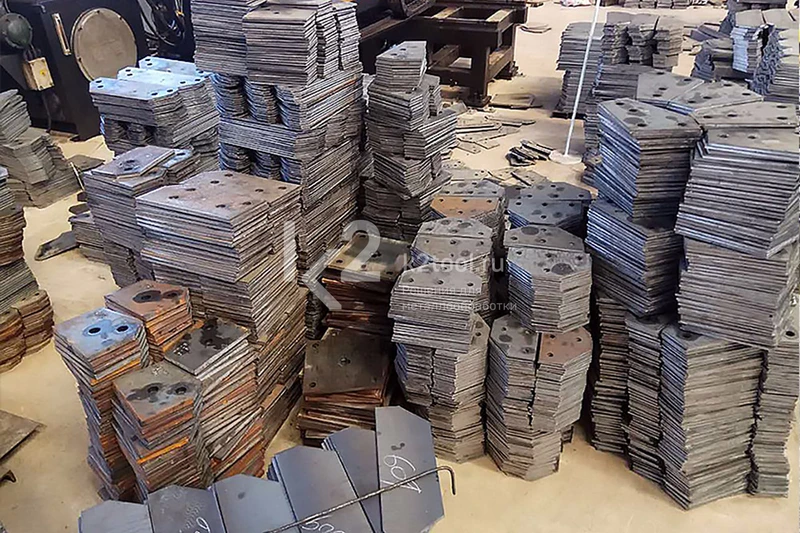

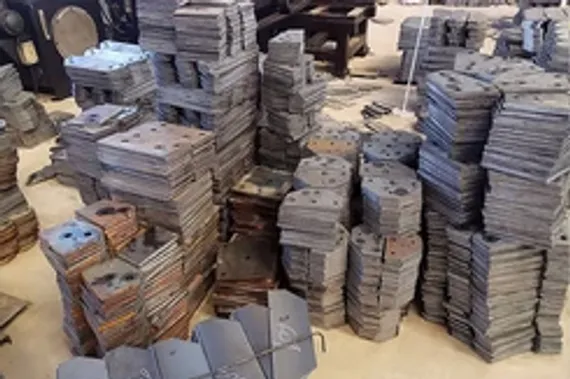

- Пробивка, сверление и маркировка заготовки за 1 проход.
- Простое программирование, чтение CAD-чертежей, возможность интеграции сторонних программ, написанных с помощью специального ПО. Использование файловой системы TEKLA (например, NC1).
- Самодиагностика неисправностей.
- Оси X и Y приводятся в действие сервоприводом и системой ШВП по линейной направляющей, обеспечивая максимальную точность обработки.
Технические характеристики
| Максимальный размер заготовки ДхШ | 1500×1000 мм |
||
| Макс. диаметр пробивки | Ø 26 мм | ||
| Толщина пробиваемого материала | 5-25 мм (Q345), 5-20 мм (Q420) |
||
| Макс. диаметр сверления | Ø 50 мм | ||
| Макс. толщина сверления | 40 мм | ||
| Сила пробивки | 1200 кН | ||
| Сила маркировки | 1000 кН | ||
| Минимальное расстояние между отверстием и краем пластины |
Пробивка | 25 мм | |
| Сверление | Зависит от диаметра отверстия | ||
| Размер фигуры | 14×10×19 мм | ||
| Кол-во фигур | 16 | ||
| Количество рабочих станций | 4 | ||
| Скорость подачи при сверлении | 25-280 мм/мин | ||
| Ход сверлильного шпинделя | 180 мм | ||
| Скорость вращения сверлильного шпинделя | 120-560 об/мин | ||
| Программирование | AutoCAD или стороннее ПО | ||
| Габариты Д×Ш×В | 3700×3200×2600 мм | ||
| Масса | Около 7400 кг | ||
