Характеристики
Бренд:
Металлорежущие станки
Валюта:
RUB
Производитель:
Металлорежущие станки
Наличие:
В наличии
Артикул:
3432465
Товарная группа:
Металлорежущие станки
Потребляемая мощность, кВт:
11000 Вт
Габариты упаковки (4 стула) Д*Ш*В, см:
3605×1739×1905 мм
Описание

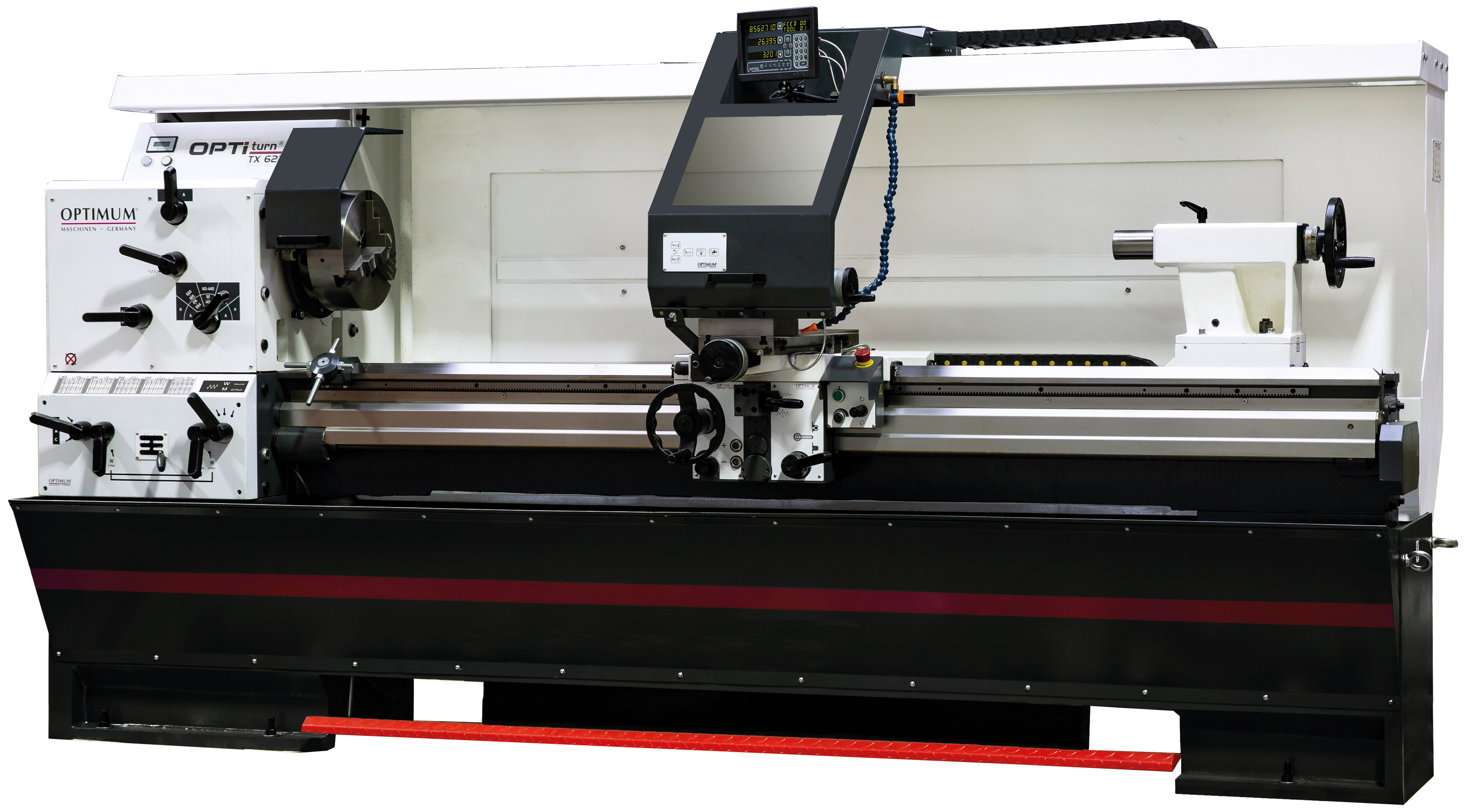

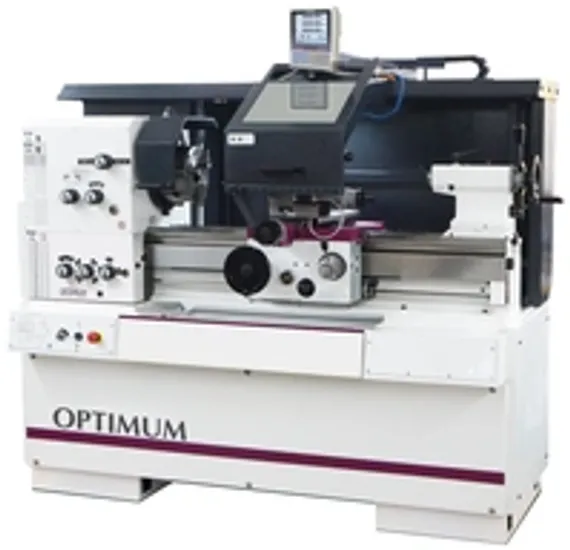

Купить токарно-винторезный станок Optimum OPTIturn TX 6222V по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Станок зафиксирован на стальном основании, станина выполнена из литого чугуна с сильным оребрением.
- Торцевой шпиндель, все направляющие и шестерни закалены и отшлифованы для высокоточных работ.
- Валы установлены на игольчатых подшипниках, все компоненты конструкции смазаны в масляной ванне.
- Двигатель с электрическим тормозом позволяет плавно сокращать частоту вращения шпинделя.
- Система оснащена автоматическим отключением привода подачи по оси Z и по всем направлениям обработки.
- Защитное устройство предупреждает одновременную работу механизмов подачи и нарезания резьбы.

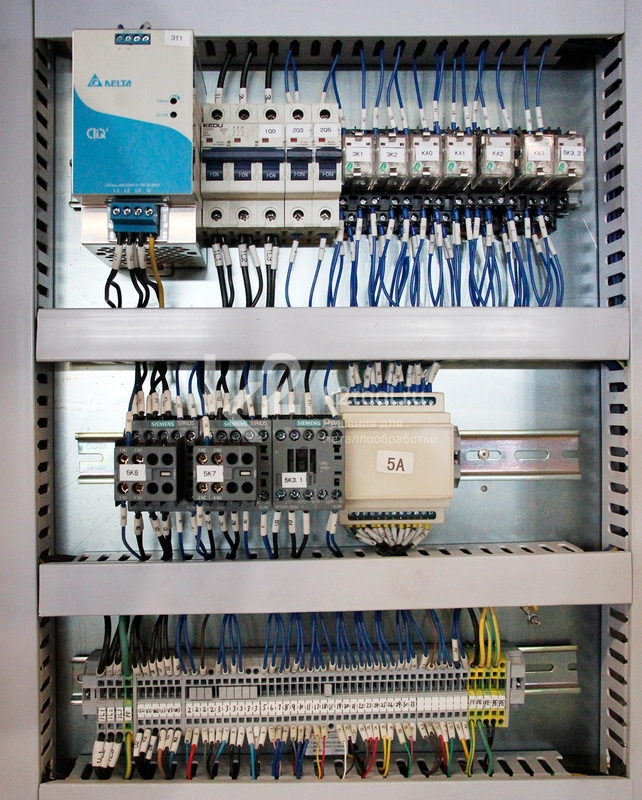

- Вся электроника расположена в шкафу управления с системой постоянной подачи тока 24 В для бесперебойной работы.
- Гибкий кабель-канал для прокладки проводки, все контакторы и реле от Siemens или Schneider.
- Быстрое удаление стружки в съёмный лоток позволяет производить безопасную черновую обработку деталей.
- Полное освещение рабочей зоны станка.
- Система управления и подающий шпиндель помещены в защитный кожух.
- Устойчивый корпус задней бабки выполнен из литого чугуна сплава 25GG с сильным оребрением.
- Бак системы подачи смазывающе-охлаждающей жидкости оснащен индикатором уровня и системой маслоотвода, что делает станок простым в обслуживании.
- Станок не нуждается в смене редукторов.
- Маховики каретки и двухканальный переключатель направления движения протестированы в соответствии со стандартом EN 23125.
- Выключатель с расчетом жизненного цикла протестирован в соответствии со стандартом EN ISO 13849.

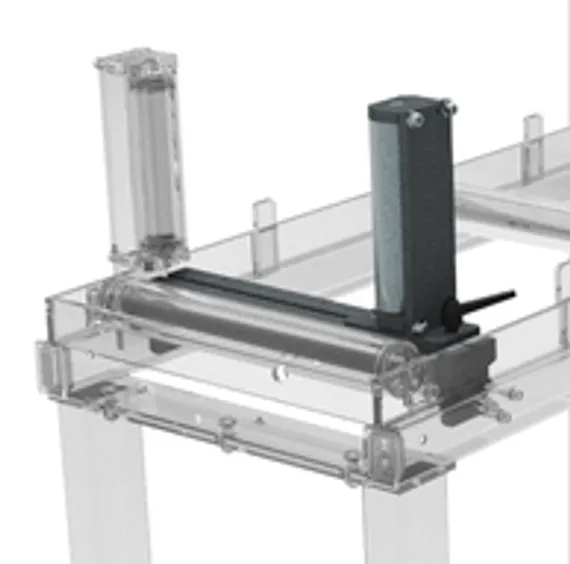

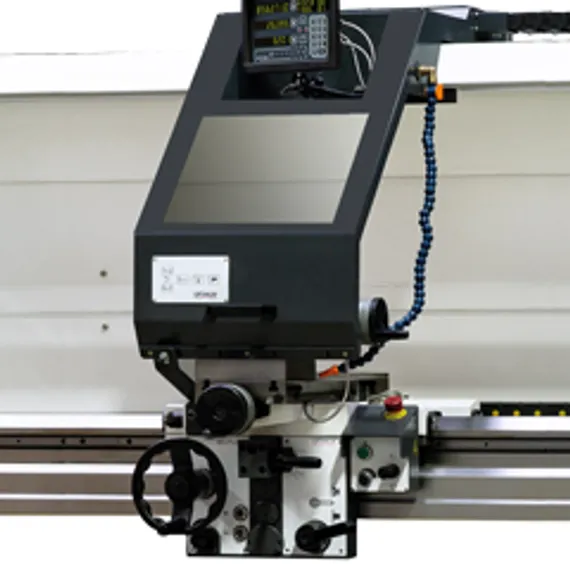

Щиток защиты от попадания стружки с индикатором положения перемещается вручную вместе с салазками станины.

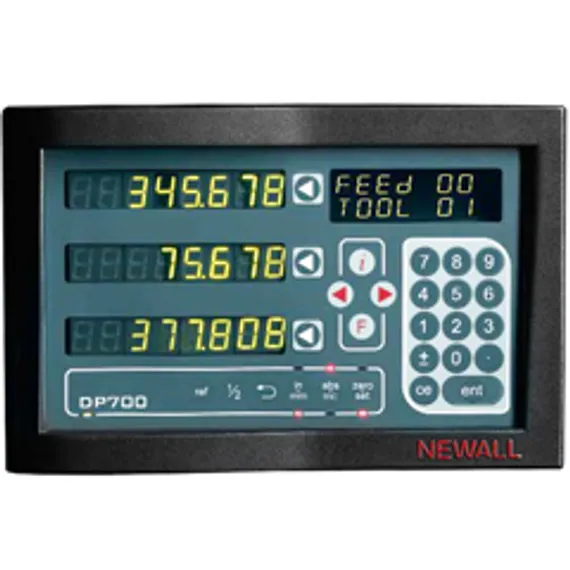

Устройство цифровой индикации Newall DP 700 с сенсорным датчиком для определения скорости вращения шпинделя.

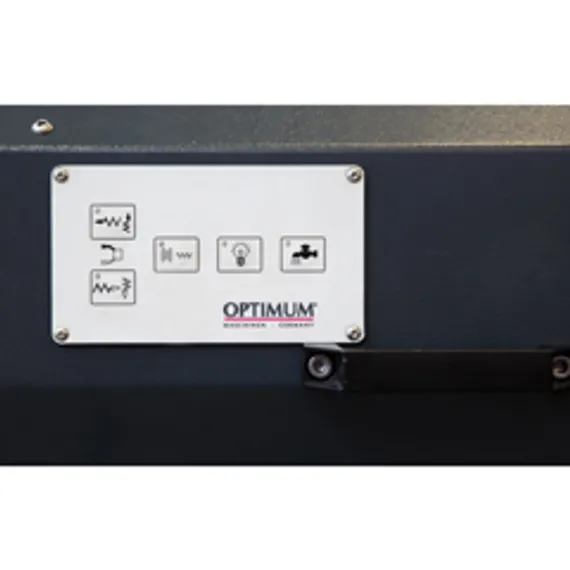

Дополнительная панель управления с мембранной клавиатурой.

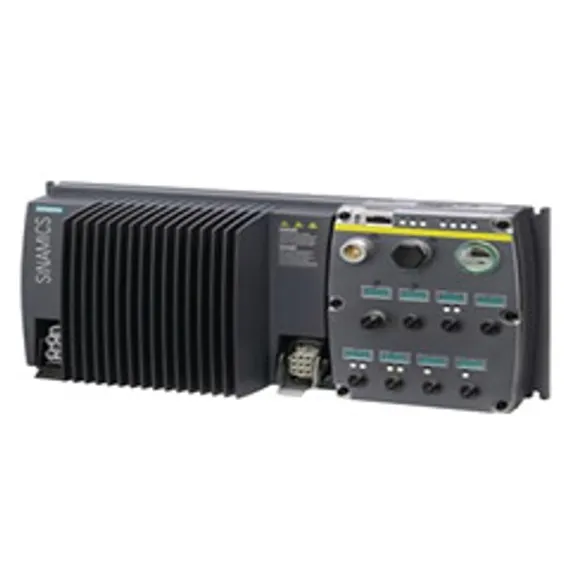

Частотный преобразователь Synamic G120D с расширенной функцией безопасности (STO, SLS) и экономией электроэнергии до 20%.
Технические характеристики
| Продольная подача | 0,05-0,752 мм/об |
| Поперечная подача | 0,0025-0,376 мм/об |
| Кол-во подач | 44 |
| Шаг метрической резьбы | 0,5-15 мм/об |
| Шаг дюймовой резьбы | 2-60 ниток/дюйм |
| Шаг модульной резьбы | 4-120 ниток/π |
| Шаг диаметральной резьбы | 0,25-7,5 мм×π |
| Кол-во шагов нарезания резьбы | 55 |
| Конус шпинделя | КМ7 |
| Патрон шпинделя | Camlock DIN ISO 702-2 № 8 |
| Диаметр отверстия шпинделя | 105 мм |
| Держатель инструмента | SWH 7-C |
| Конус пиноли | МК5 |
| Диаметр пиноли | 72 мм |
| Ход пиноли | 180 мм |
| Перемещение верхней направляющей | 170 мм |
| Перемещение поперечной направляющей | 350 мм |
| Перемещение каретки | 2000 мм |
| Макс. высота центров | 310 мм |
| Макс. ширина центров | 2200 мм |
| Макс. диаметр над станиной | 620 мм |
| Макс. диаметр над верхней направляющей | 424 мм |
| Макс. диаметр над продольной направляющей | 580 мм |
| Макс. диаметр у мостика основания | 880 мм |
| Макс. длина у мостика основания | 231 мм |
| Мощность системы подачи СОЖ | 100 Вт |
| Объем бака системы подачи СОЖ | 50 л |
| Регулировка скорости | Электронная |
| Кол-во скоростей | 6 |
| Частота вращения | 14-1800 об/мин |
| Параметры питания | 400 В, 50 Гц, 3-фазный |
| Мощность | 11000 Вт |
| Номинальная мощность | 12000 Вт |
| Мощность электродвигателя подачи | 550 Вт |

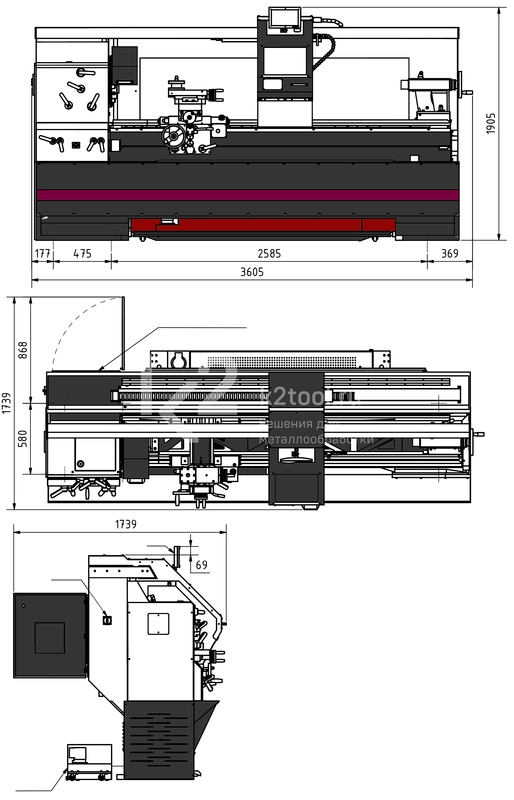

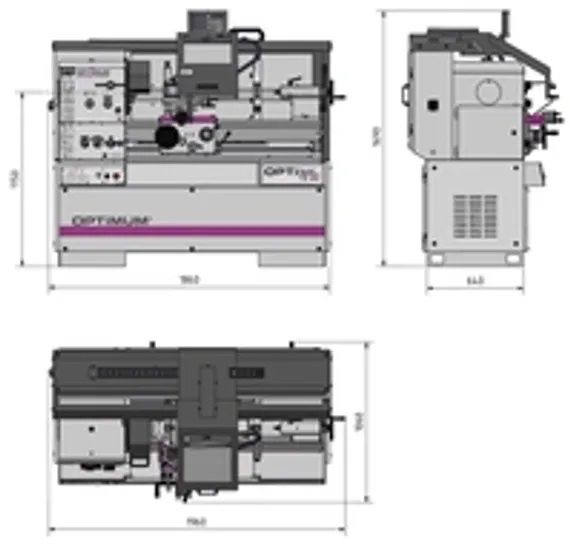

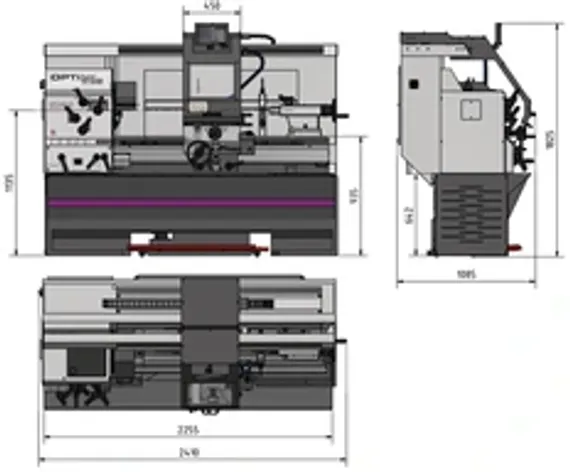

| Габариты | 3605×1739×1905 мм |
| Масса | 2800 кг |
Комплектация
- Токарно-винторезный станок OPTIturn TX 6222V.

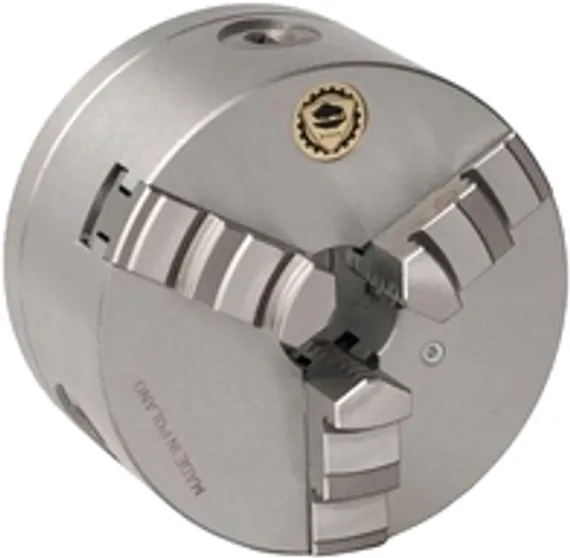

- Трехкулачковый токарный патрон Ø 315 мм № 8.
- Упорный центрирующий конус МК5, длинный.
- Упорный центрирующий конус МК5, короткий.
- Быстросменный стальной держатель инструмента SWH 7-C, 32×130 тип D для квадратных резцов 25 мм.
- Переходная оправка конического соединения МК5/МК7.
- Первичная заправка станка качественным маслом.
- Рабочий инструмент.
