В основе работы аппаратов серии SMD-2500C используется технология конденсаторной сварки шпилек-упоров. Конденсаторная сварка — разновидность контактной сварки, которая осуществляется за счёт энергии короткого импульса тока при разряде батареи конденсаторов.
Серия SMD-2500C инверторные источники питания, в которых поджиг дуги происходит за счет мгновенного плавления контактного «хвостика» приварного изделия разрядом мощной конденсаторной батареи. Энергия, накопленная конденсатором, концентрируется в сжигаемом контактном «хвостике» приварного изделия. После сгорания «хвостика» возникает дуга, расплавляющая торец шпильки и поверхность основной детали. Расплавленный торец шпильки погружается в сварочную ванну, дуга гаснет и конденсаторная батарея полностью разряжается. Достигается полностью монолитное соединение материала шпильки и основной детали, имеющее мелкозернистую структуру.
Технические характеристики аппаратов SMD-2500C

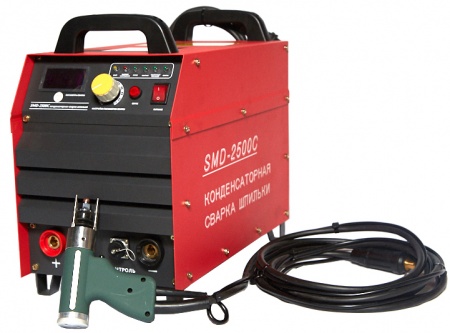

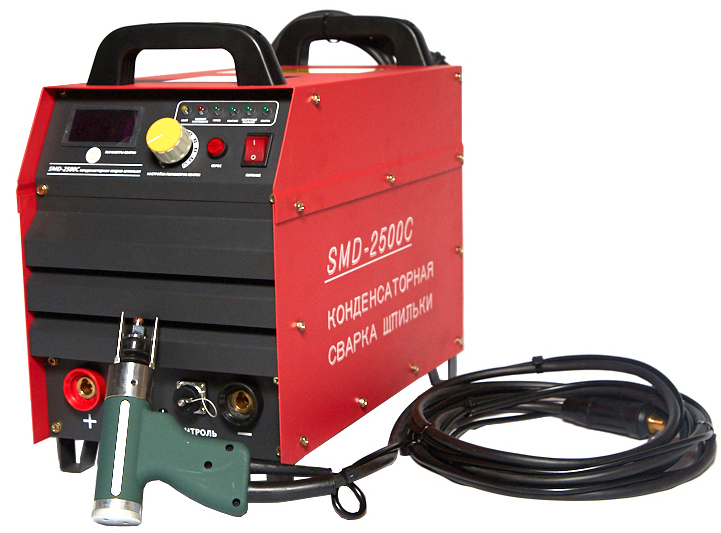

Сварочное оборудование SMD-2500C состоит из специализированной сварочной установки, сварочного и коммутационного кабелей, сварочного пистолета. Источники питания имеют малую массу и небольшие размеры, подходят для работы на открытых площадках.

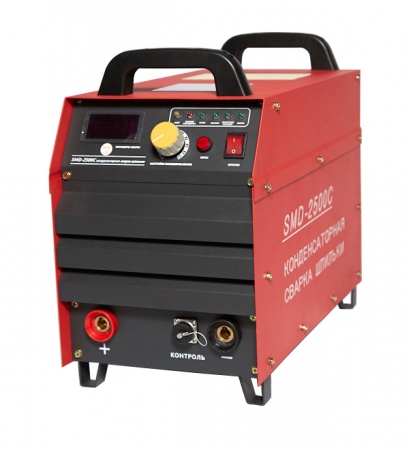

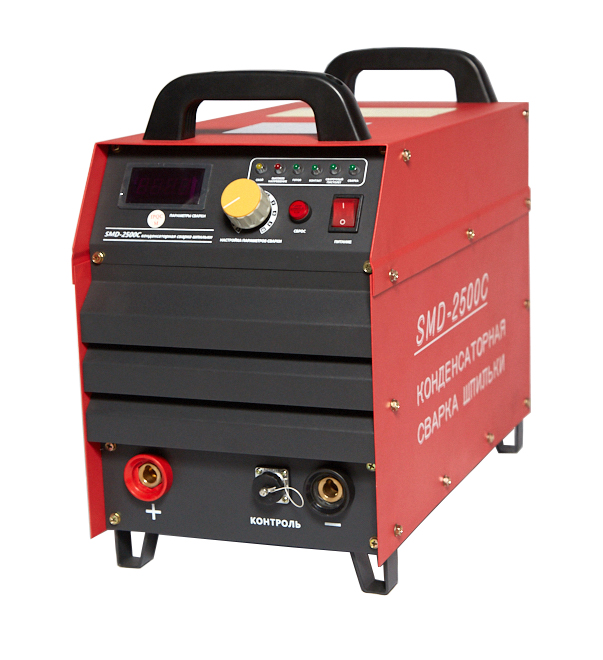

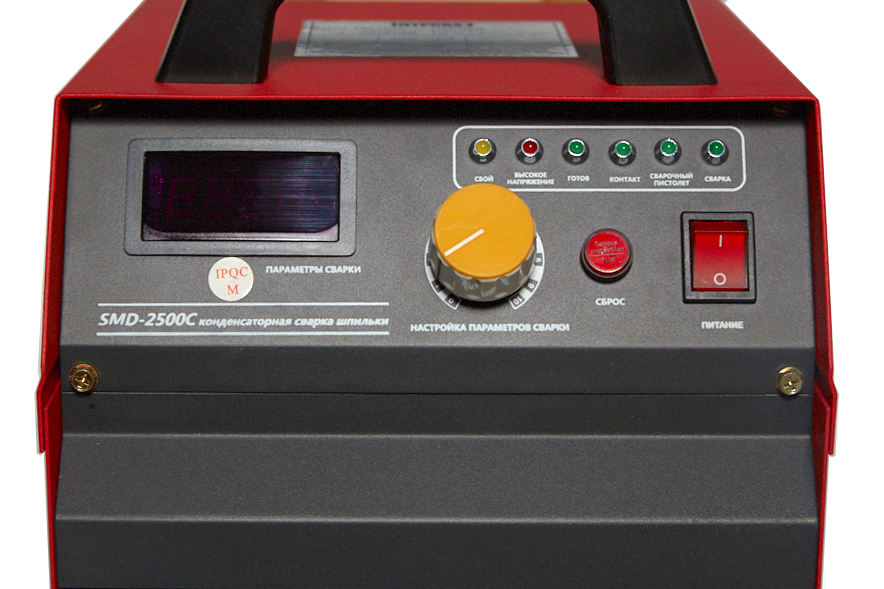

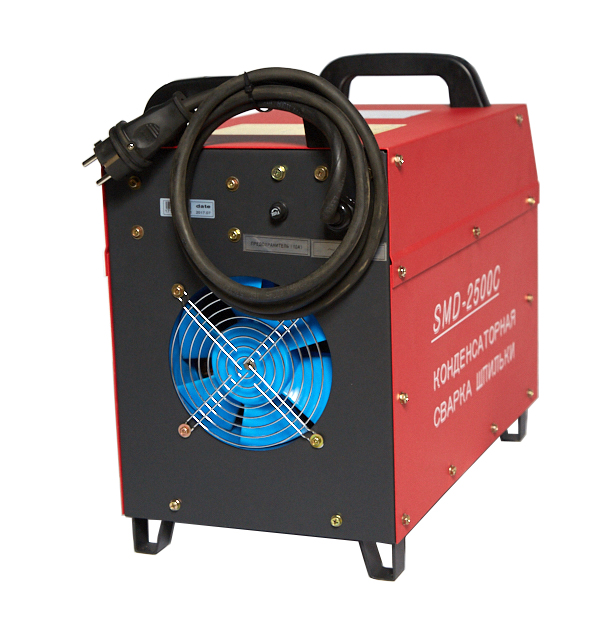

Источник питания
| Модель | SMD-2500C |
| Диаметр привариваемых шпилек | 3-10 мм |
| Производительность в мин. | 5 шт/ØМ10 |
| Напряжение питания | 220 В |
| Регулировка напряжения | 60-190 В |
| Частота сети | 50 Гц |
| Потребляемая мощность | 1000 Вт |
| Габаритные размеры | 490 х 260 х 405 мм |
| Масса | 36 кг |
| Класс защиты | IP21S |
| Охлаждение | F |

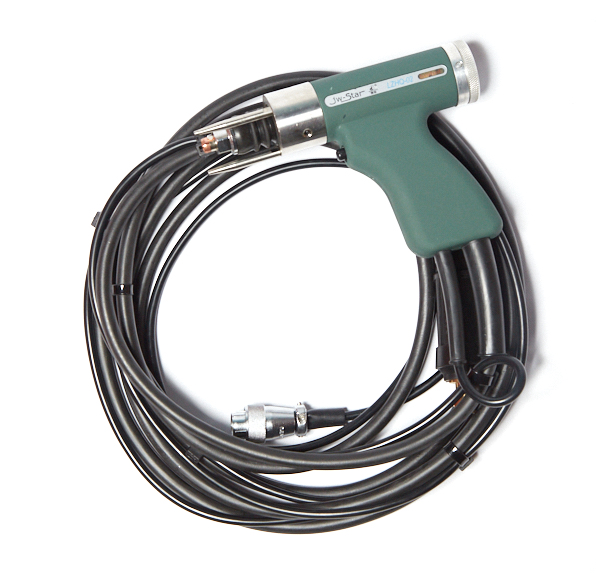

Сварочный пистолет
| Модель | LZHQ-02 |
| Тип сварки | с зазором |
| Длина сварочного кабеля и кабеля управления | 4 м |
| Корпус (цвет) | зеленый |
| Длина (без держателя шпильки) | 175 мм |
| Диаметр | 40 мм |
| Масса без кабеля | 0,75 кг |
