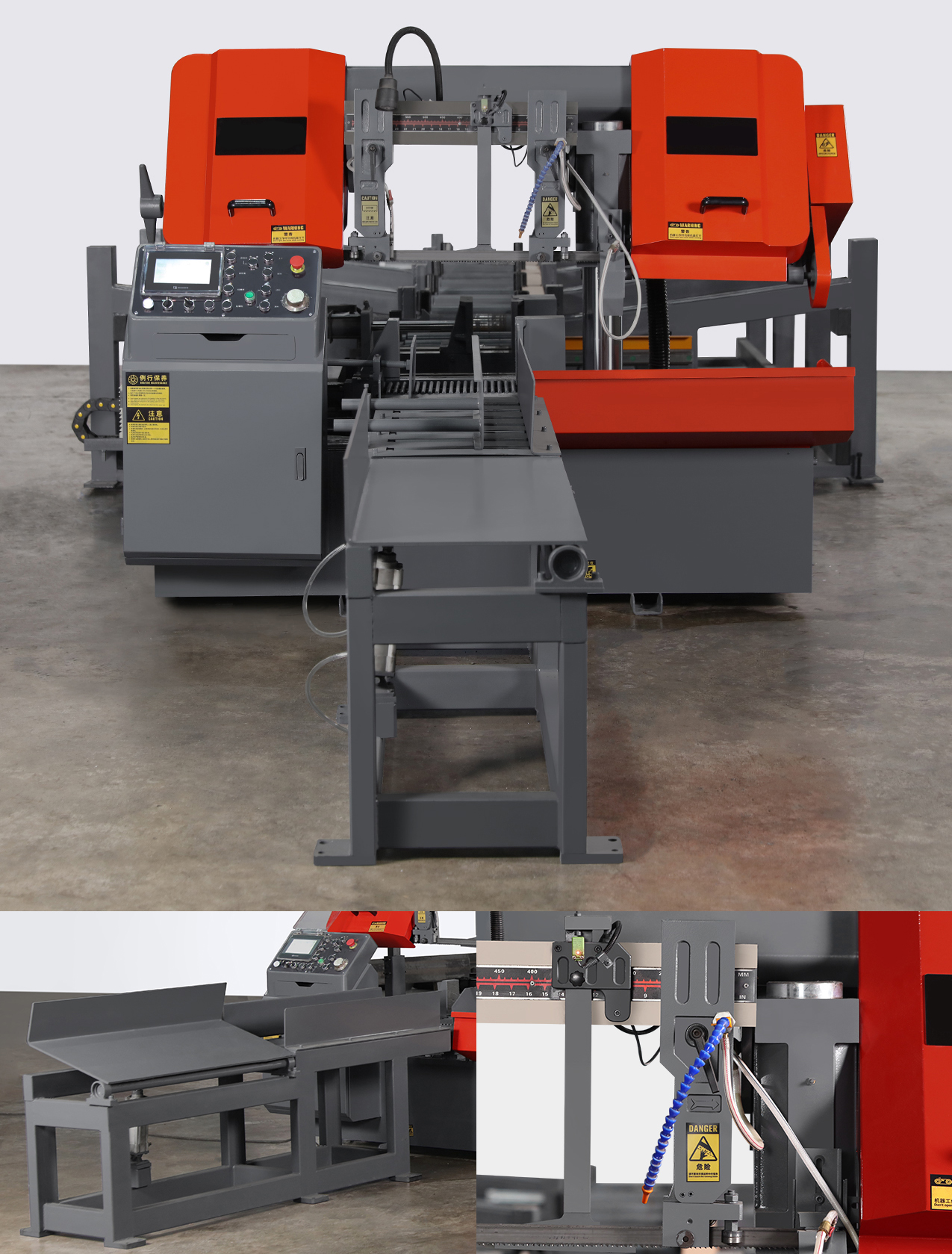

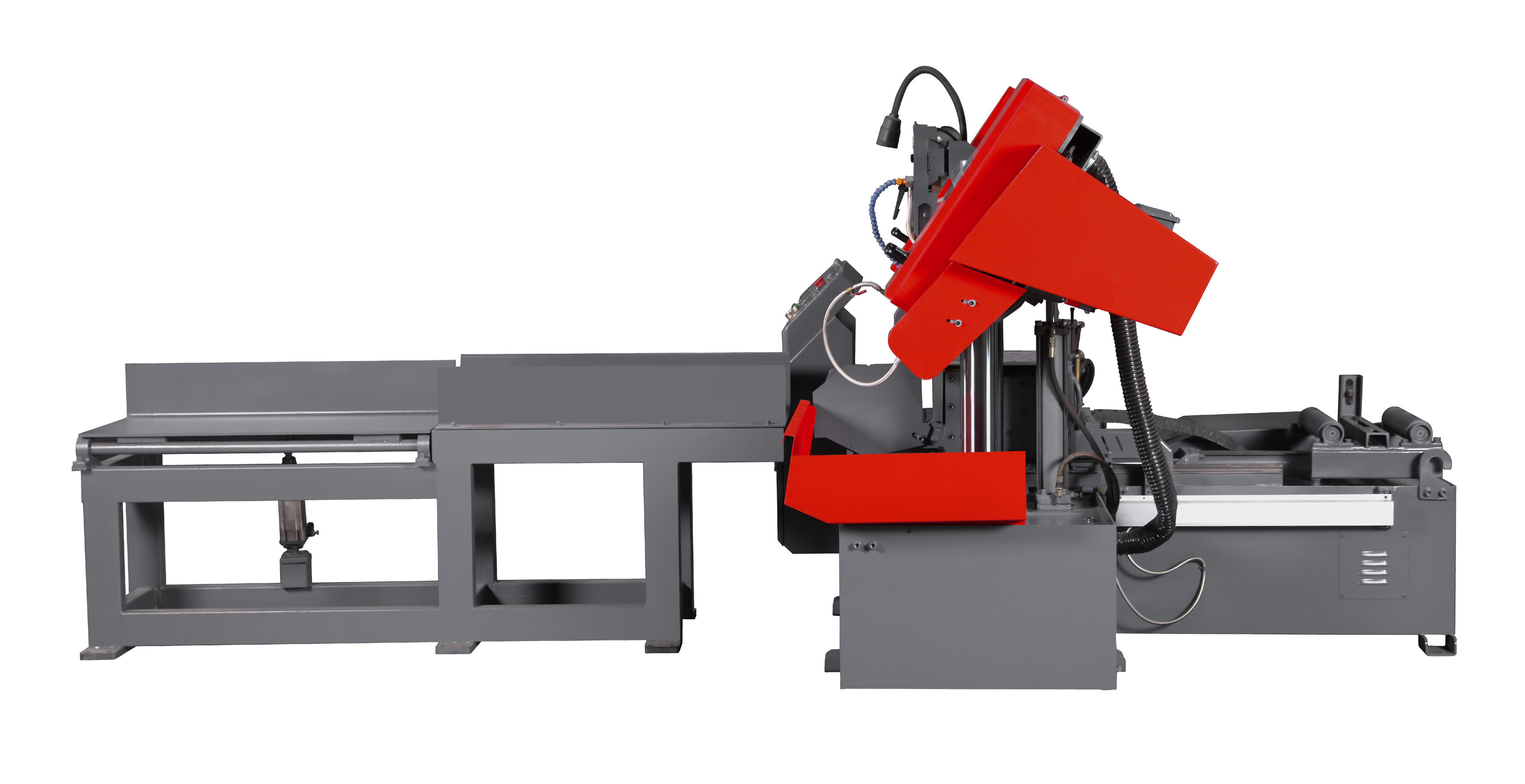

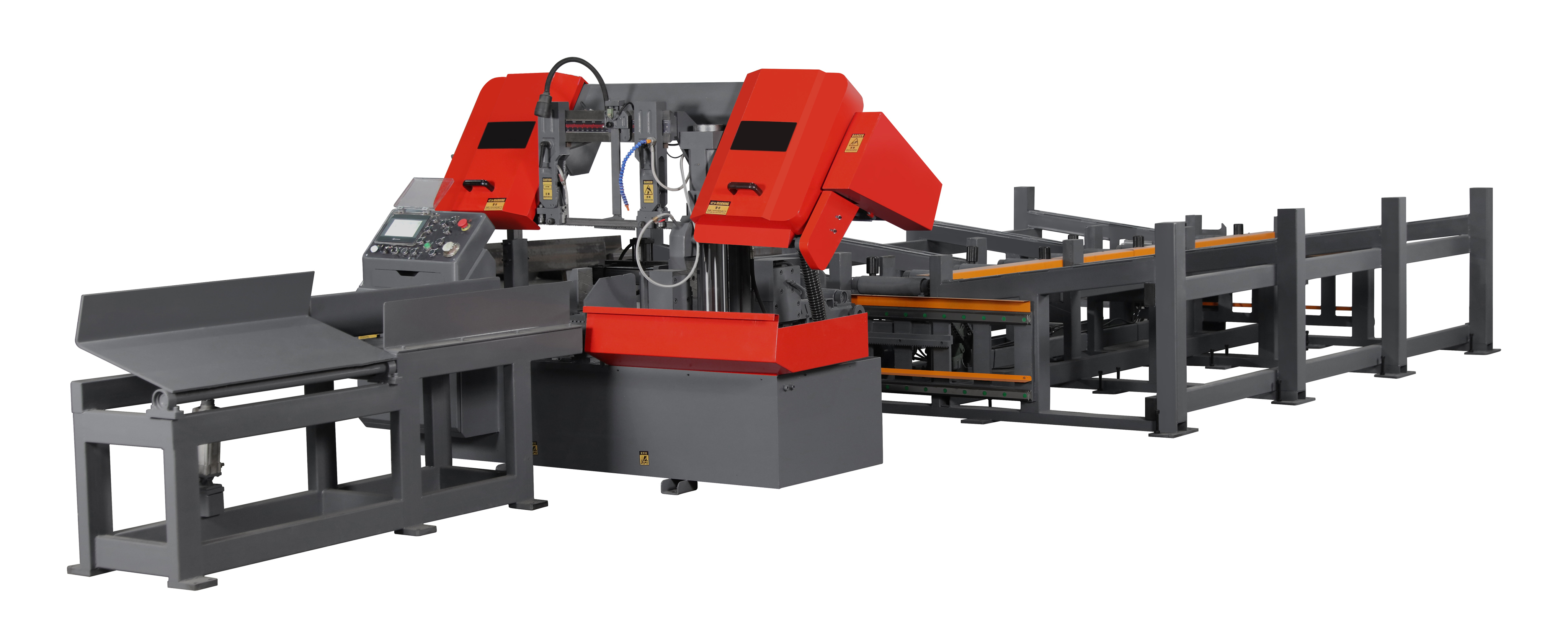

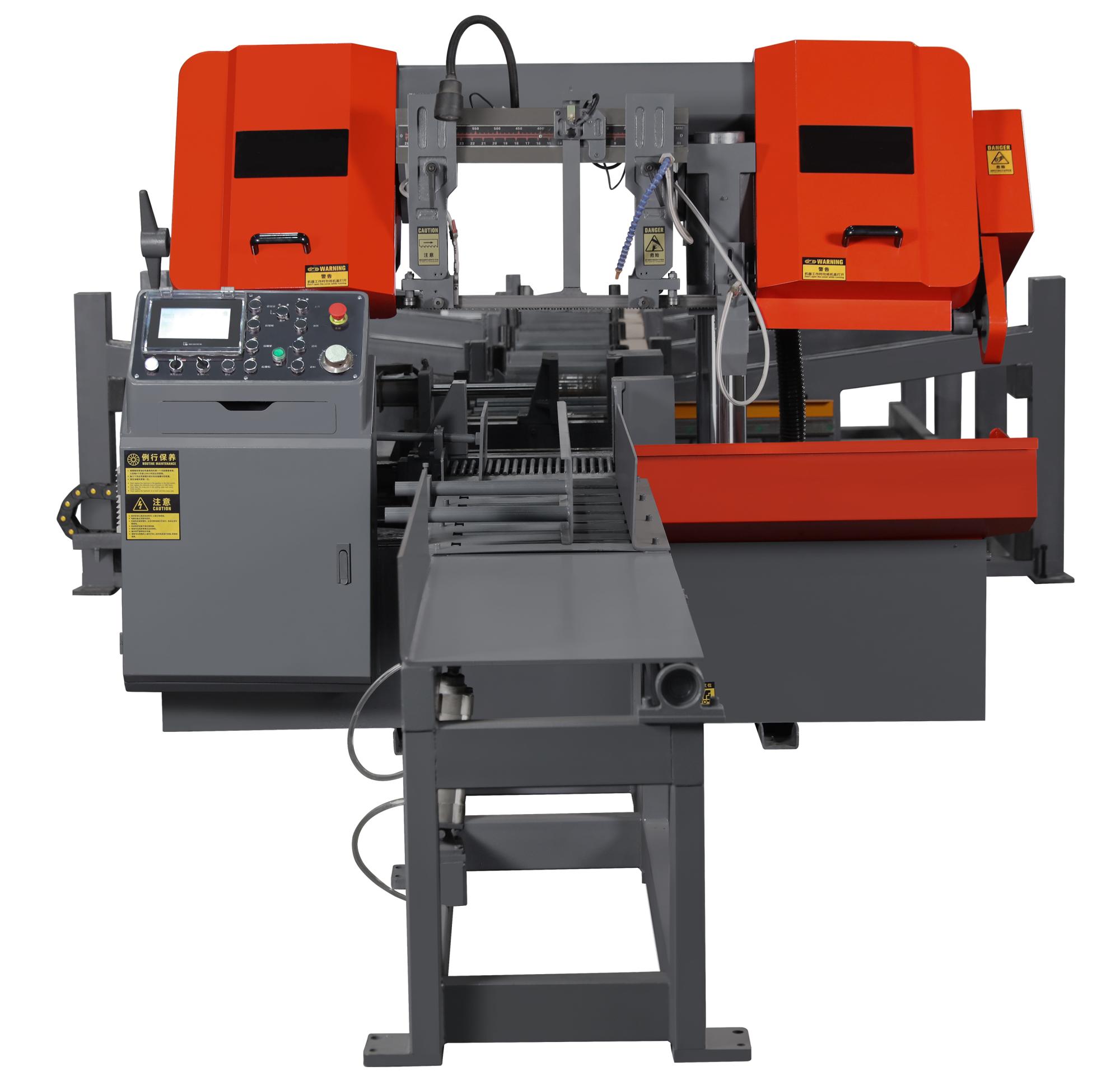

Специализированная производственная линия SVC-33NCS+ - линия разработана для эффективного раскроя различных видов металла, обеспечивая превосходное качество реза и высокую производительность.
Автоматические ленточнопильные станки – это неотъемлемая часть многих производств, где требуется точный и эффективный раскрой металла. Основные сферы их применения: металлообрабатывающие предприятия, строительная индустрия, судостроение и авиастроение, производство металлопроката.
Основной принцип работы автоматического ленточнопильного станка заключается в использовании непрерывно движущейся пильной ленты, которая проходит через направляющие и совершает режущее движение. Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Весь процесс, от подачи заготовки до ее отрезания, происходит в автоматическом режиме с минимальным участием человека: зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. Встроенная система ЧПУ позволяет полностью автоматизировать процесс резки. Оператор получает возможность программировать и сохранять широкий спектр заданий, что включает в себя: нарезку заготовок различной длины, управление количеством производимых резов.
Конструктивные особенности линии SVC-33NCS+, SMTG

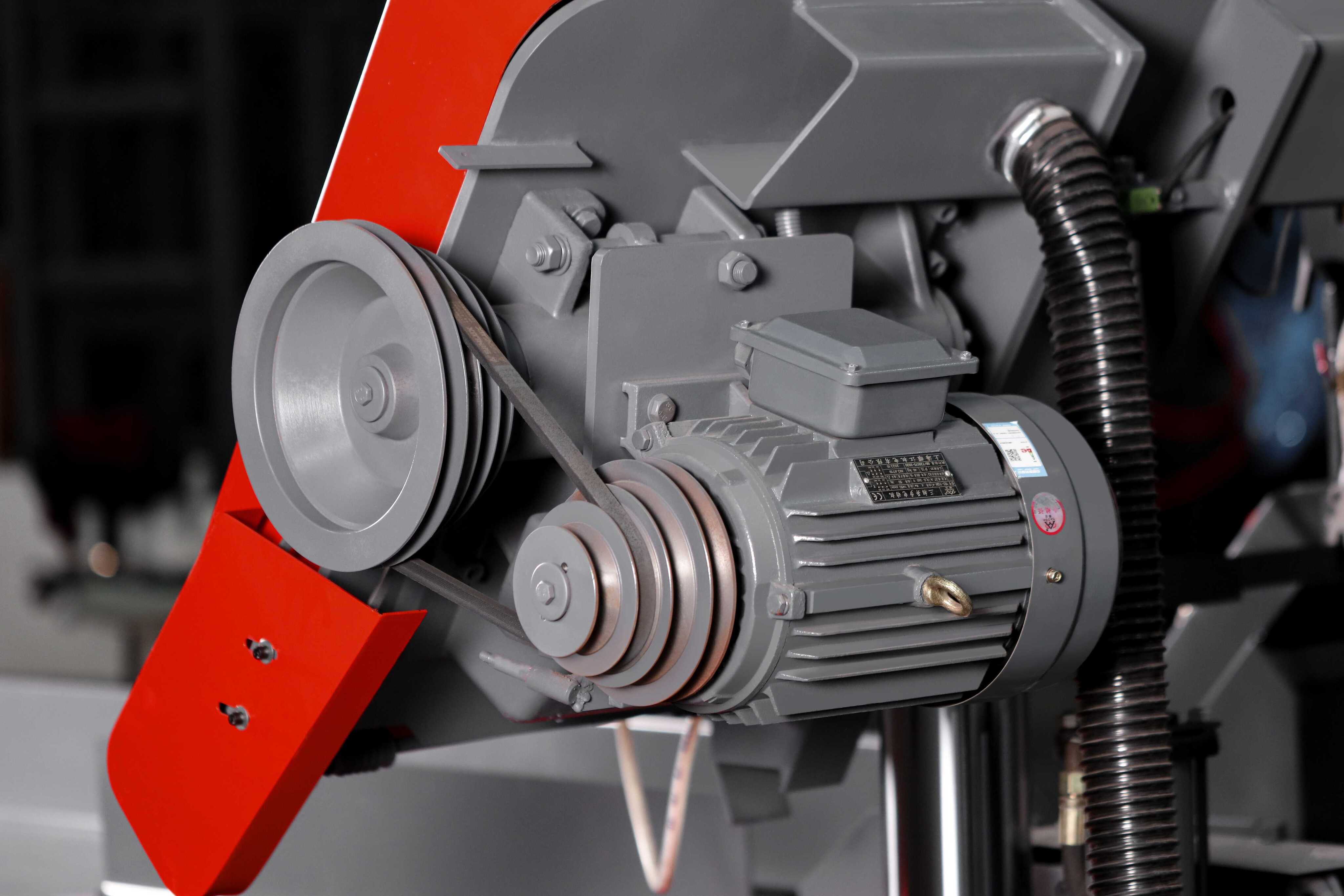

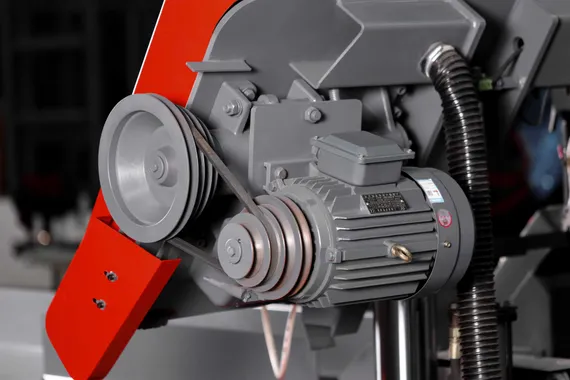

- Трехфазный двигатель из чистой меди мощностью 4 кВт, низкая частота вращения и высокий крутящий момент для предотвращения перегрева нагрузки.
- Гидравлический мотор 0.75 кВт обеспечивает стабильную работу гидравлической системы.
- Система охлаждения: 0.06 кВт эффективно контролирует температуру во время процесса распила, продлевая срок службы пилы.
- Установленная по центру вспомогательная колонна имеет более высокий уровень балансировки, что увеличивает срок спужбы.

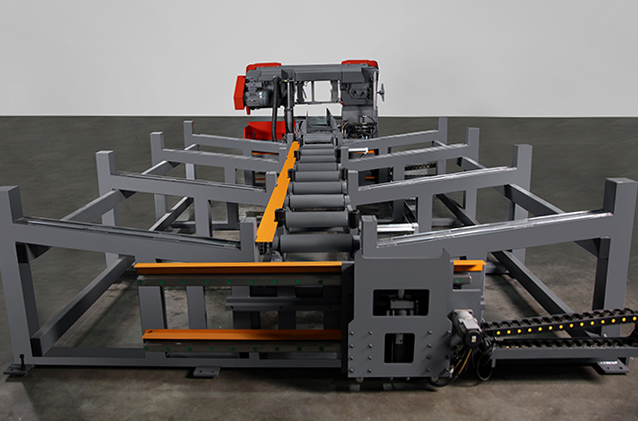

- Автоматический поворотный стеллаж для готовой продукции, автоматический сбор готовой продукции.

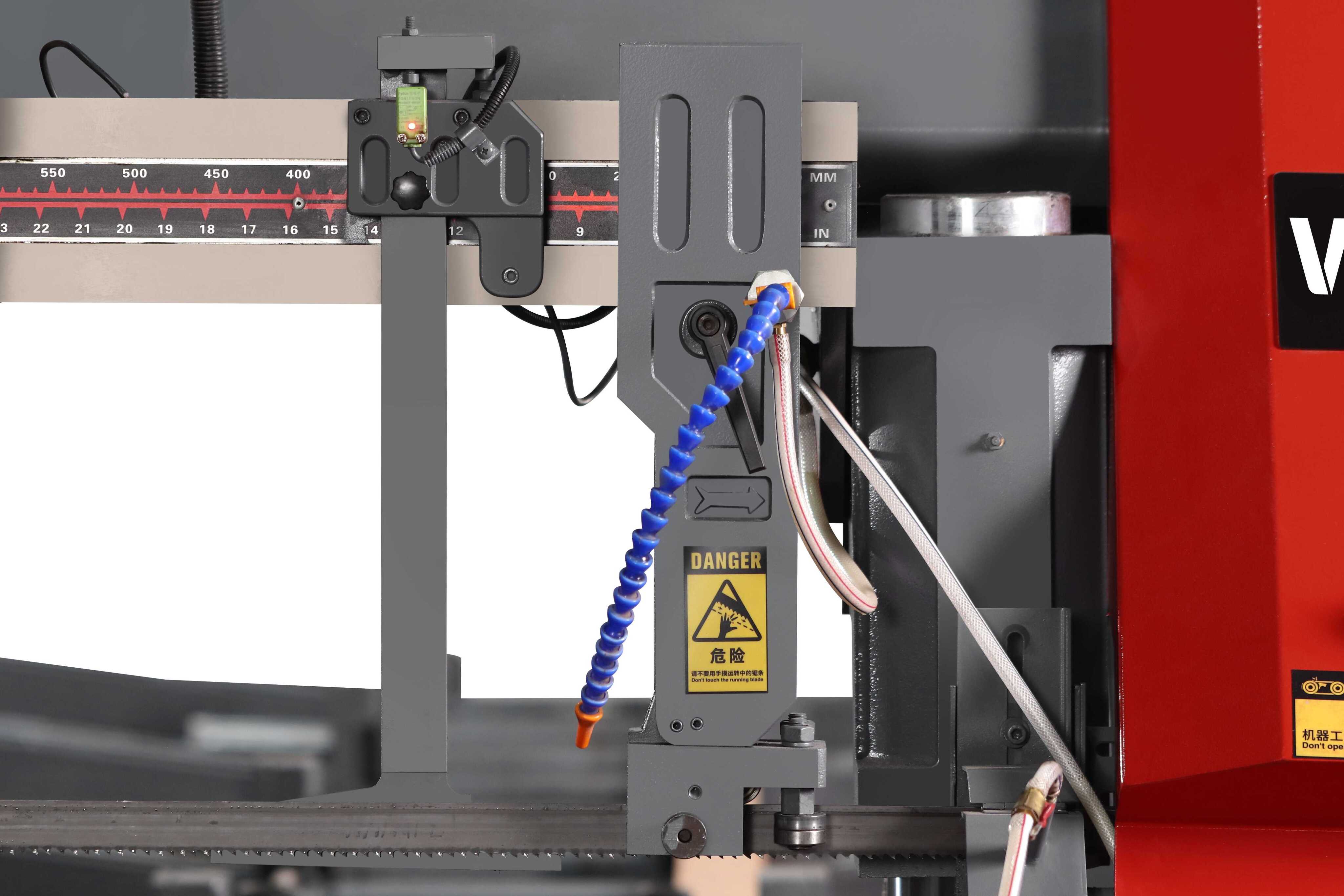

- Расширенная направляющая головка из чугуна, в соответствии с полосой, скручивается вниз более естественным образом.
- Датчик автоматического определения наличия заготовки позволяет автоматически остановится после резки.
Технические характеристики линии SVC-33NCS+, SMTG
| Модель станка | SVC-33NCS+ |
| Максимальные размеры сечения заготовки | ▢ 330 x 330 мм |
| Линейная скорость ленточнопильного полотна | 31 / 51 / 60 / 80 м/мин |
| Размеры ленточной пилы | 34 x 1.1 x 4115 мм |
| Мощность главного двигателя | 4 кВт |
| Мощность гидравлического двигателя | 0.75 кВт |
| Мощность двигателя охлаждения | 0.06 кВт |
| Способ натяжения пильной ленты | ручной |
| Способ зажима | гидравлический |
| Главный передаточный механизм | привод турбины |
| Вес станка | 1499 кг |
| Параметры стойки | |
| Мощность главного двигателя | 1,5 кВт |
| Мощность переднего серводвигателя | 0,75 кВт |
| Мощность заднего серводвигателя | 0,75 кВт |
| Размер загрузочного стеллажа (ДхШхВ) | 4000 x 3000 x 920 мм |
| Размер разгрузочной зоны (ДхШхВ) | 2000 x 600 x 820 мм |
| Размер ленточнопильного станка (ДхШхВ) | 2150 x 2000 x 1640 мм |
