Характеристики
Описание

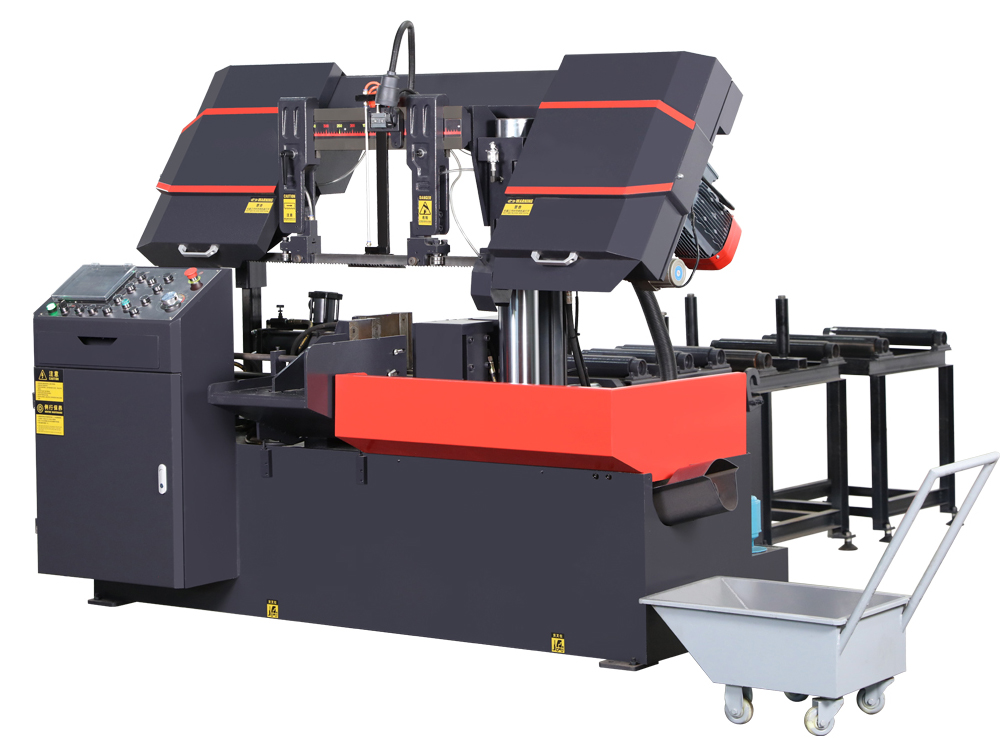

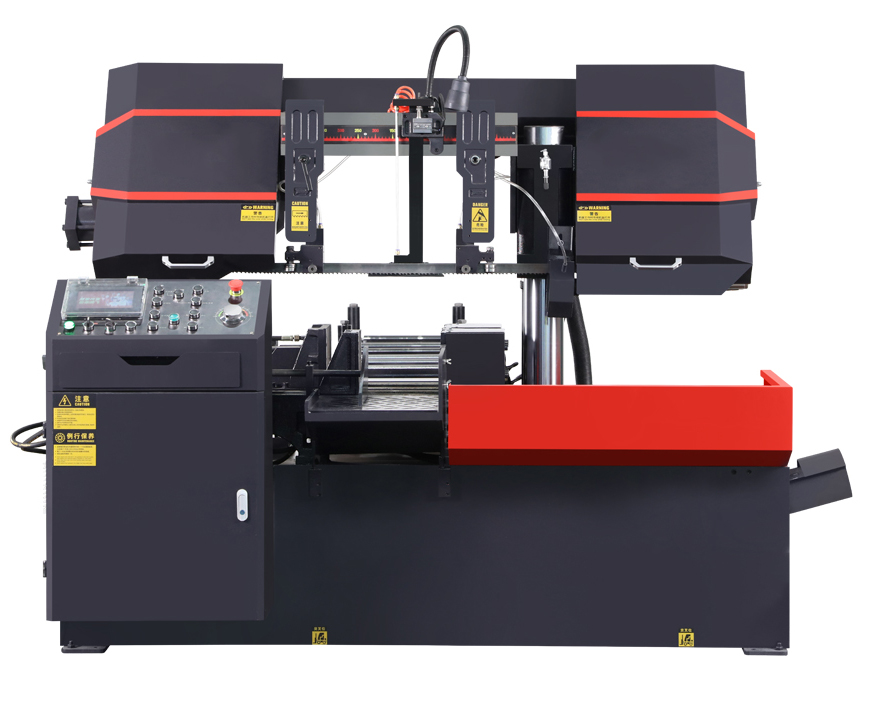

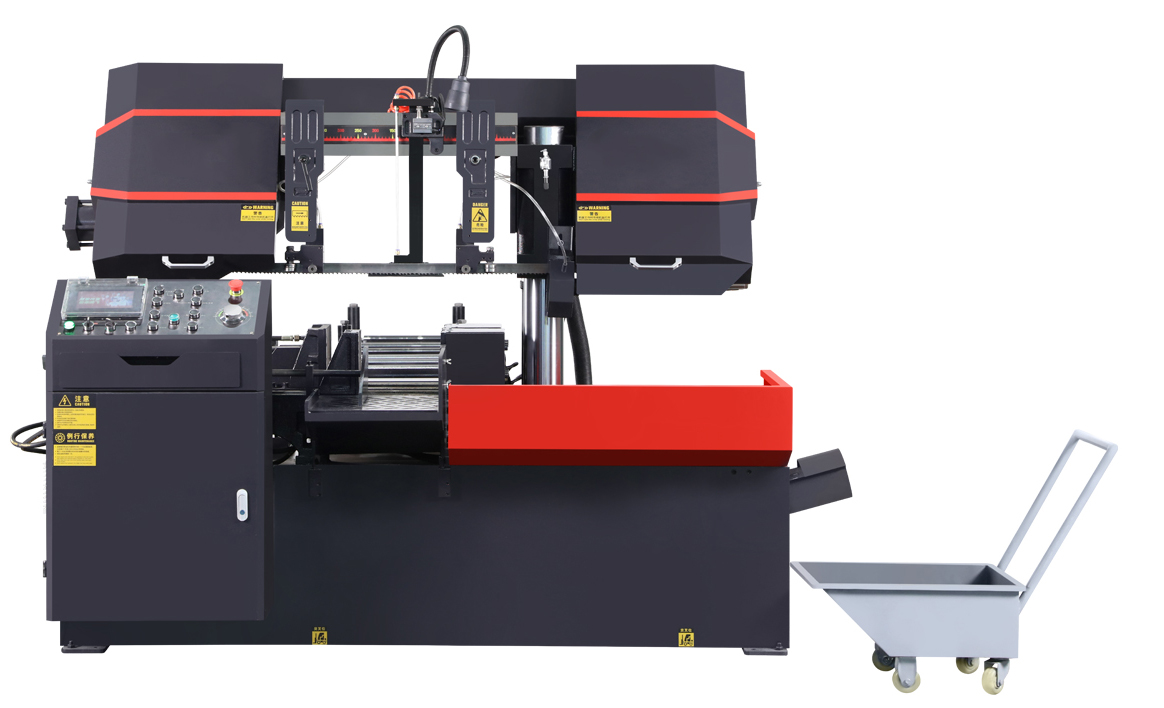

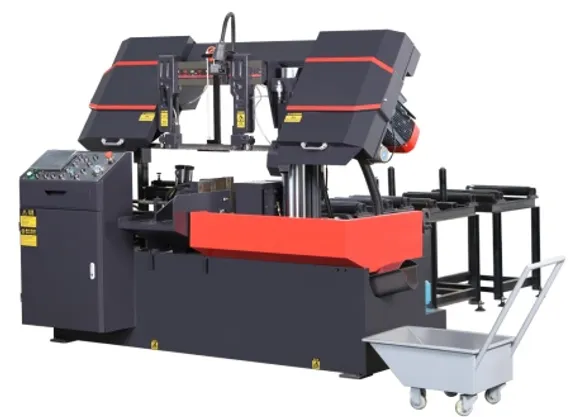

Автоматический ленточнопильный станок с ЧПУ и системой удаления стружки SVA-33NC предназначен для пиления сплошных заготовок сечением до 330 x 330 мм под углом 90°. Станок оборудован приводом тяги, который приводит в движение проволочную щетку. Эта щетка выполняет функцию активного удаления стружки в режиме реального времени. Благодаря постоянному очищению рабочей зоны, исключается возможность накопления стружки, что является основной причиной защемления штифта. Основные конструктивные элементы изготовлены из высокомарганцевой легированной стали Mn13Cr2, которая отличается ударопрочностью и износостойкостью. Она изготавливается из цельного куска методом литья в песчаную форму, что увеличивает срок службы всего станка более чем на 8 лет. Направляющие, зажимы и другие компоненты обрабатываются на оборудовании с ЧПУ для обеспечения точности механического сопряжения в пределах ±0,2 мм, что значительно повышает точность распиливания.
Автоматические ленточнопильные станки – это неотъемлемая часть многих производств, где требуется точный и эффективный раскрой металла. Основные сферы их применения: металлообрабатывающие предприятия, строительная индустрия, судостроение и авиастроение, производство металлопроката.

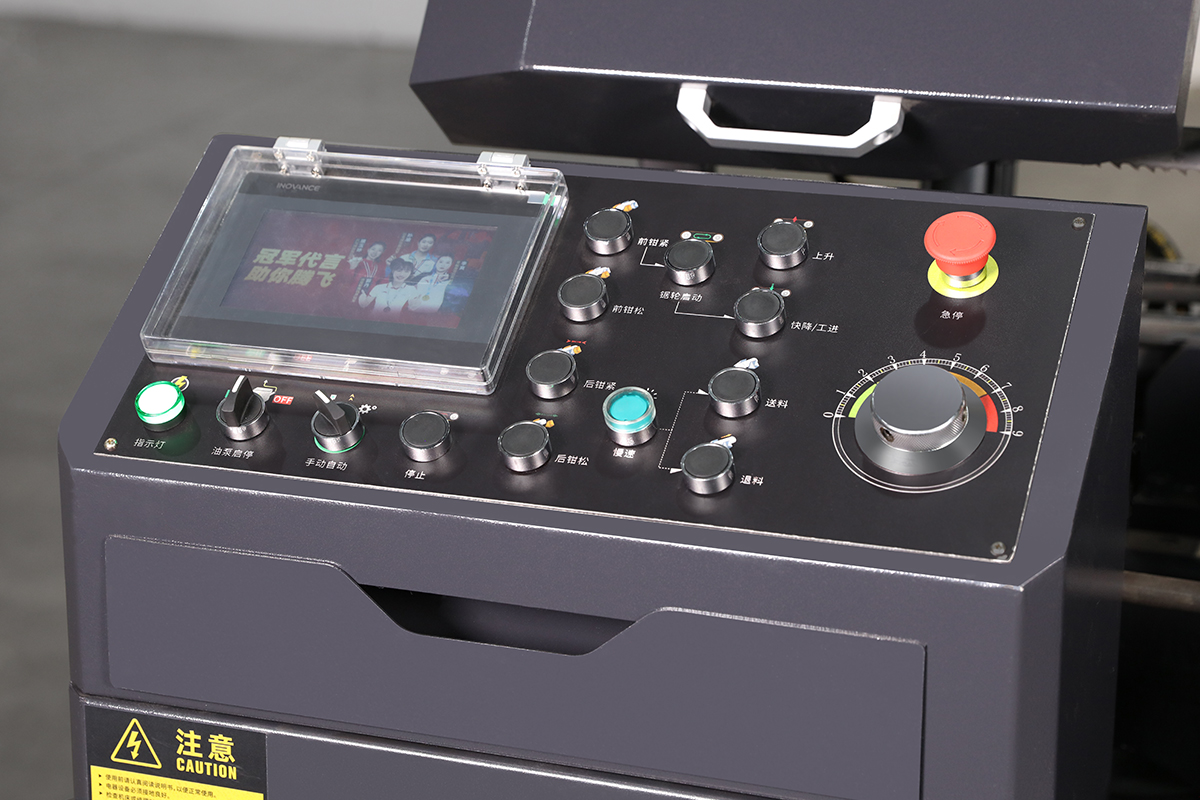

Основной принцип работы автоматического ленточнопильного станка заключается в использовании непрерывно движущейся пильной ленты, которая проходит через направляющие и совершает режущее движение. Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Весь процесс, от подачи заготовки до ее отрезания, происходит в автоматическом режиме с минимальным участием человека: зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. Встроенная система ЧПУ позволяет полностью автоматизировать процесс резки. Оператор получает возможность программировать и сохранять широкий спектр заданий, что включает в себя: нарезку заготовок различной длины, управление количеством производимых резов.
Конструктивные особенности станка SVA-33NC+, SMTG
- Гидравлический насос оснащен системой воздушного охлаждения, предотвращающей слишком высокую температуру масла, влияющую на скорость пиления.

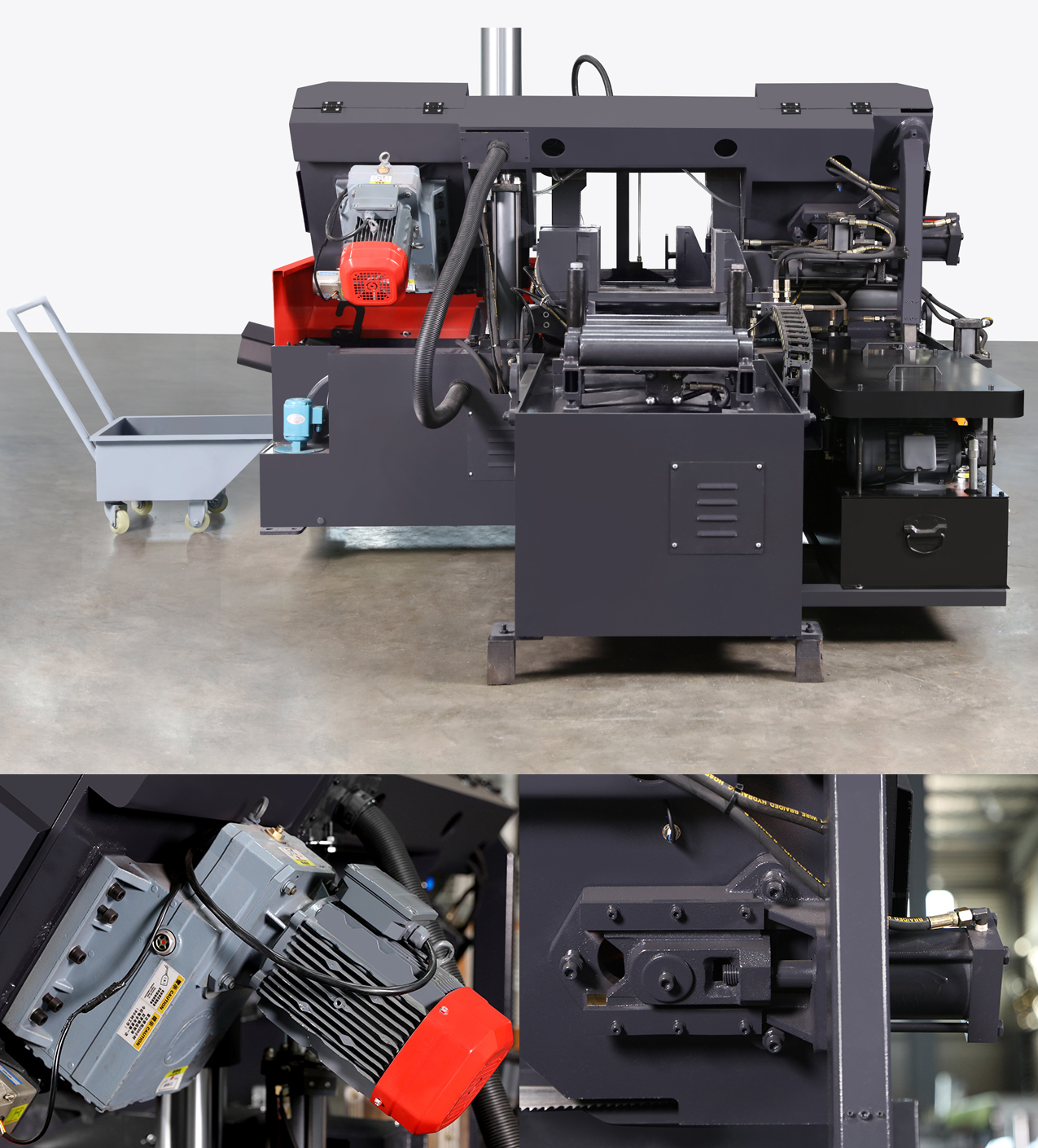

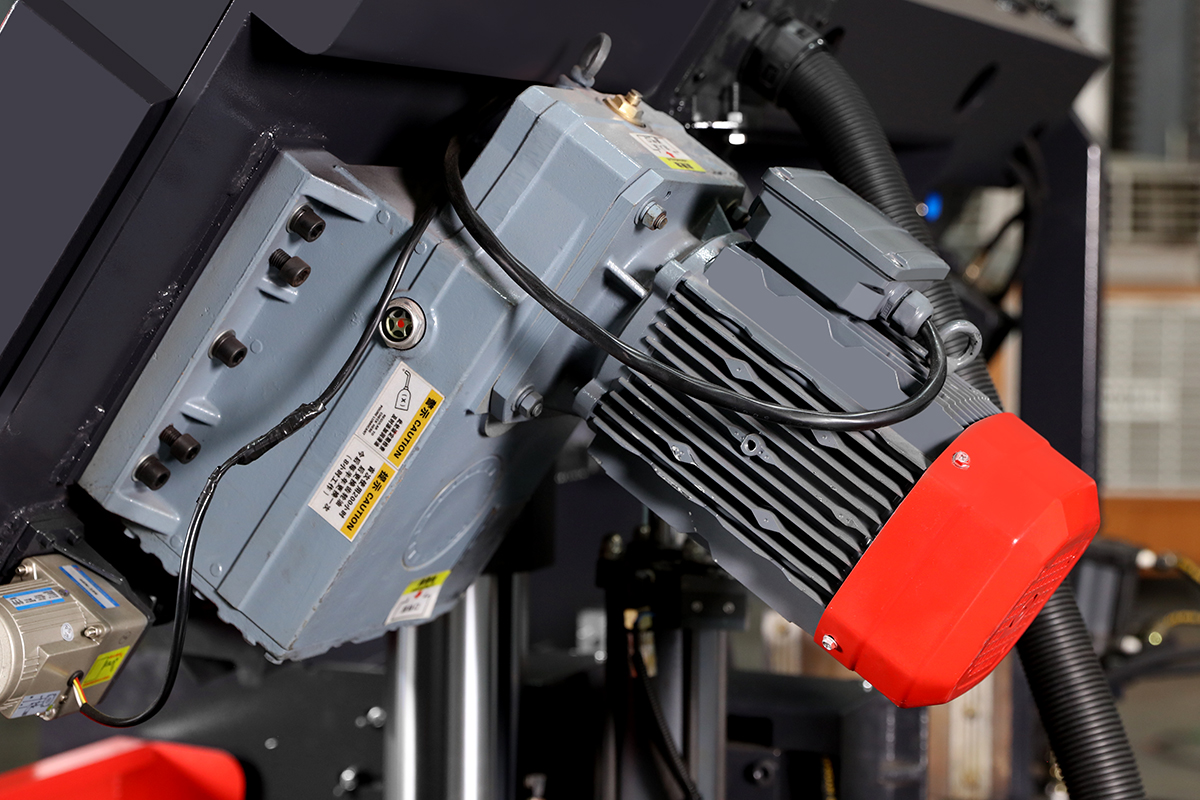

- Трехфазный двигатель из чистой меди мощностью 4 кВт, низкая частота вращения и высокий крутящий момент для предотвращения перегрева нагрузки.
- Гидравлический мотор 1.5 кВт обеспечивает стабильную работу гидравлической системы.
- Система охлаждения: 0.09 кВт эффективно контролирует температуру во время процесса распила, продлевая срок службы пилы.
- Регулировка линейной скорости в режиме реального времени для достижения точной резки.

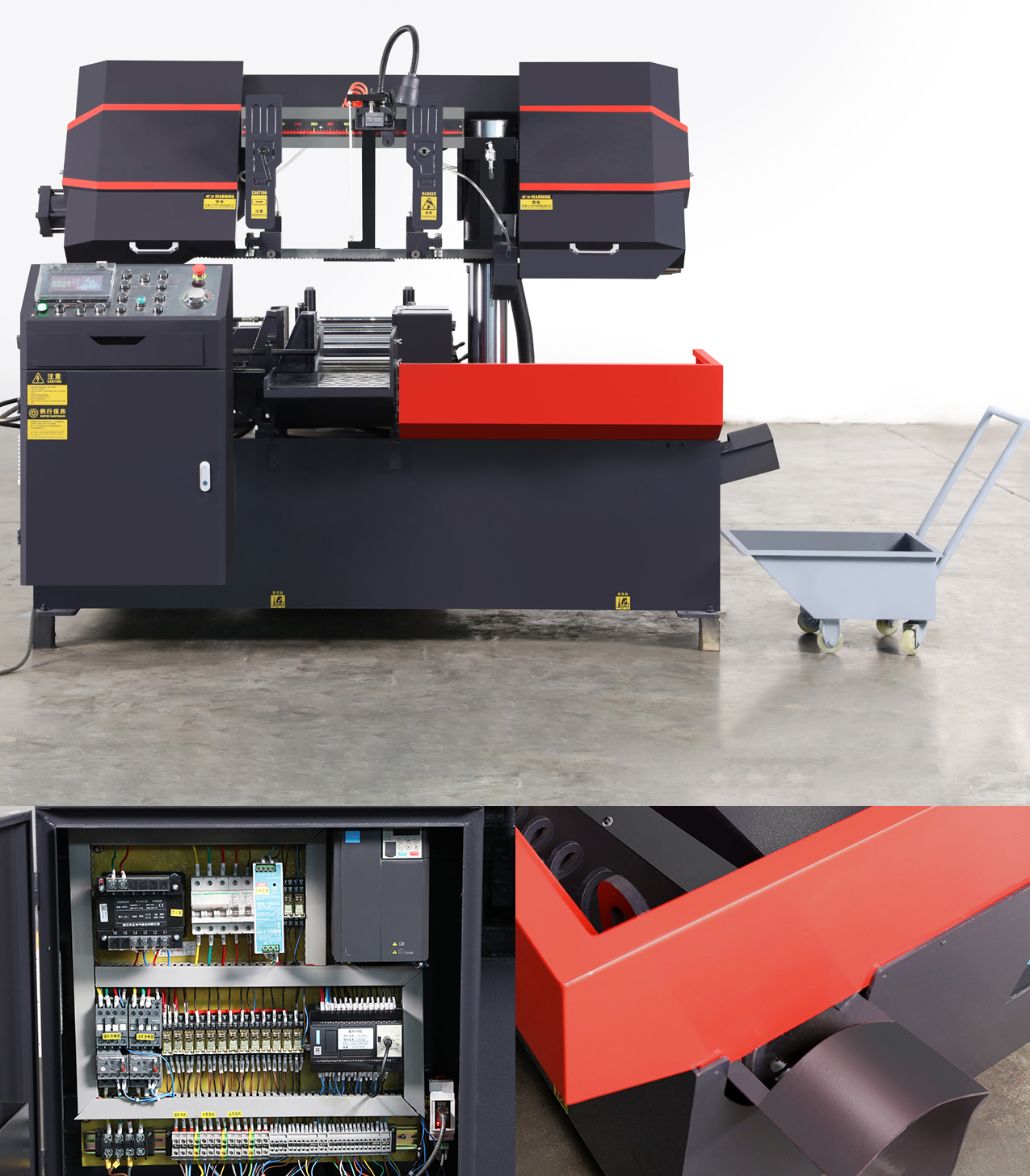

- Стандартное спиральное устройство для удаления стружки поддерживает длительное распиливание.
Технические характеристики станка SVA-33NC+, SMTG
| Модель станка | SVA-33NC+ |
| Максимальные размеры сечения заготовки | ▢ 330 x 330 мм |
| Линейная скорость ленточнопильного полотна | 10 - 85 м/мин (преобразование частоты) |
| Размеры ленточной пилы | 34 x 1.1 x 4115 мм |
| Мощность главного двигателя | 4 кВт |
| Мощность гидравлического двигателя | 1.5 кВт |
| Мощность двигателя охлаждения | 0.09 кВт |
| Способ натяжения пильной ленты | гидравлический |
| Способ зажима | гидравлический |
| Вес станка | 1833 кг |
| Габаритные размеры станка (ДхШхВ) | 2350 x 2280 x 1520 мм |
