Характеристики
Описание

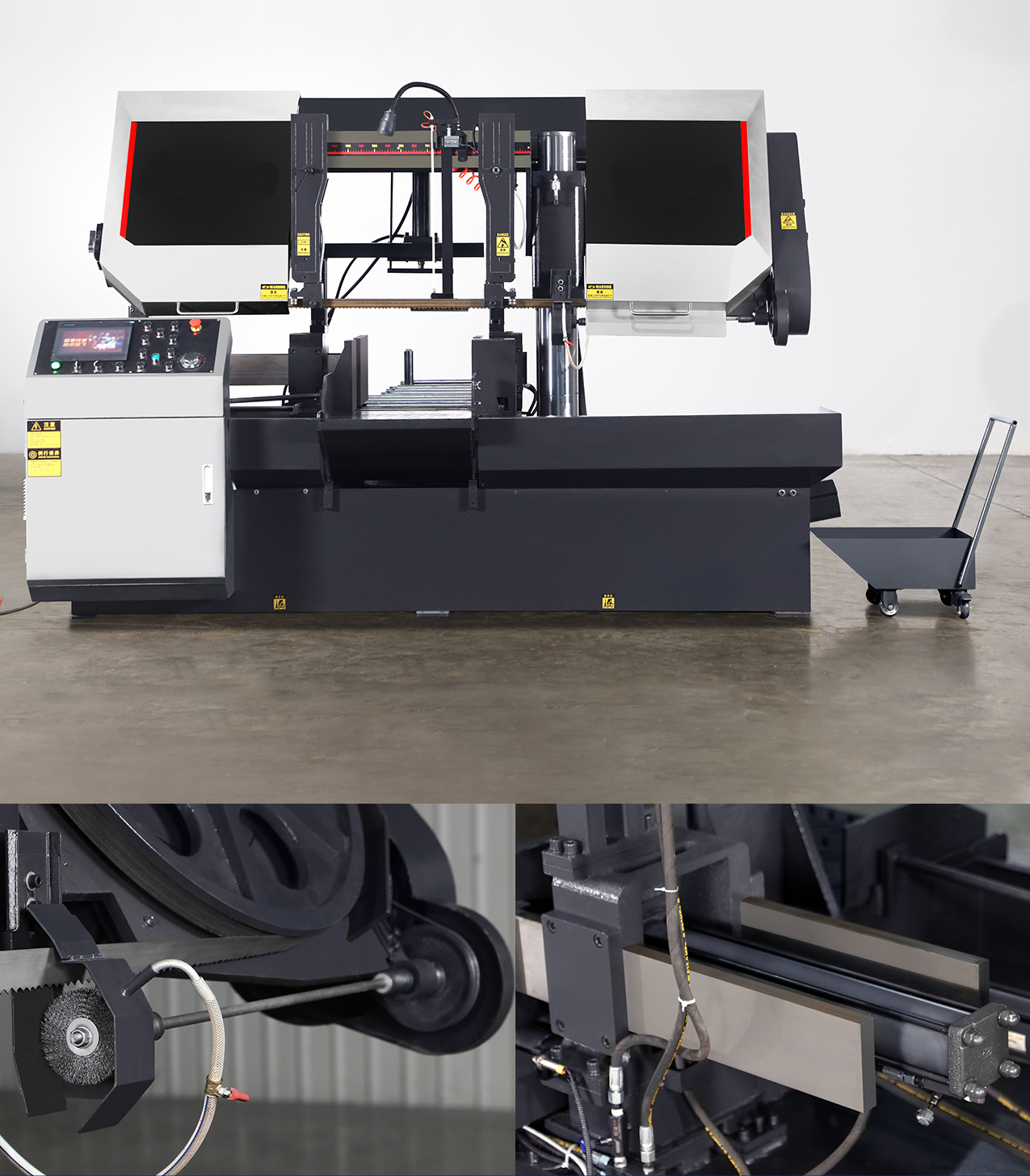

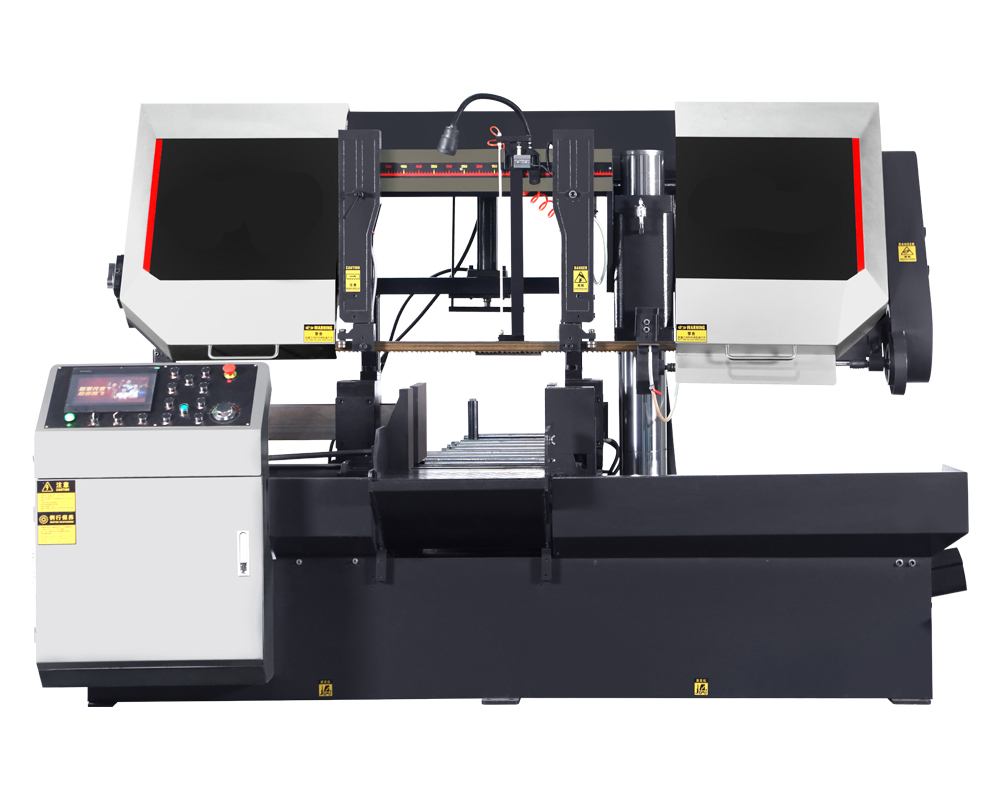

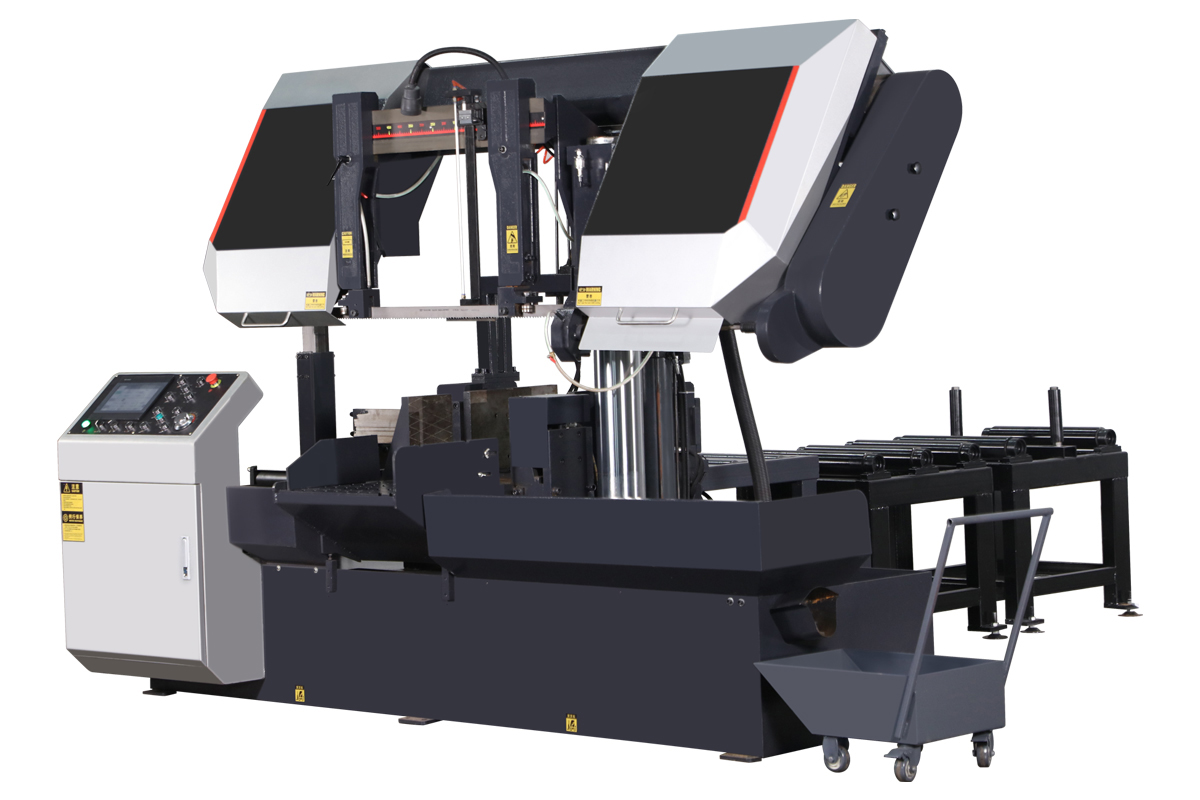

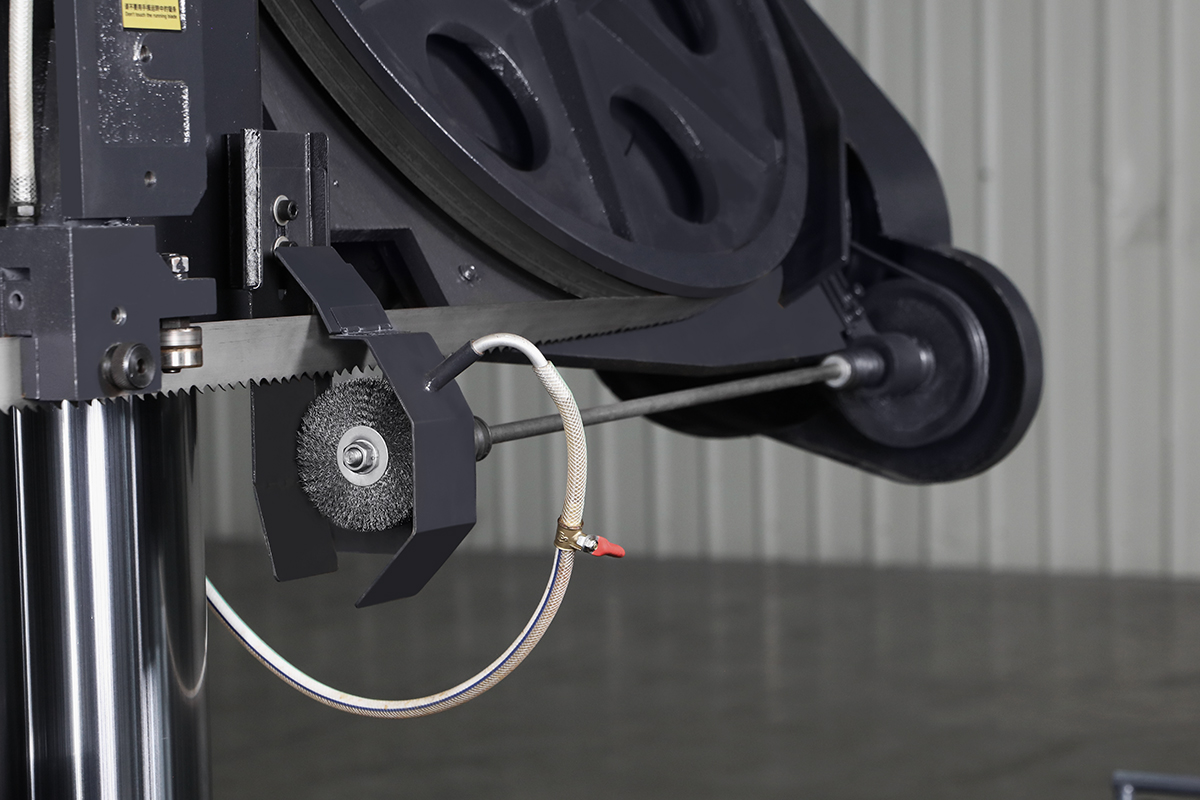

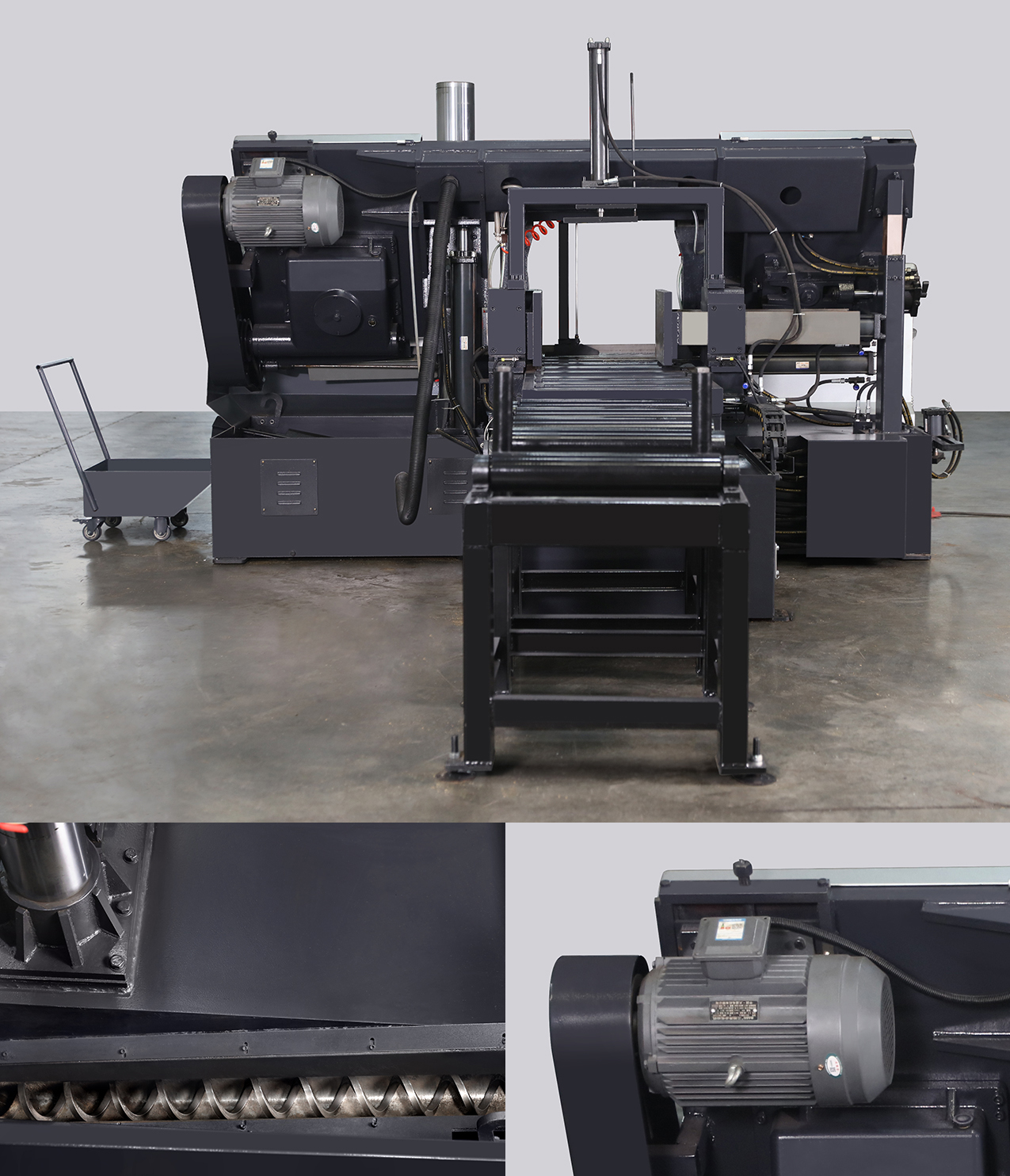

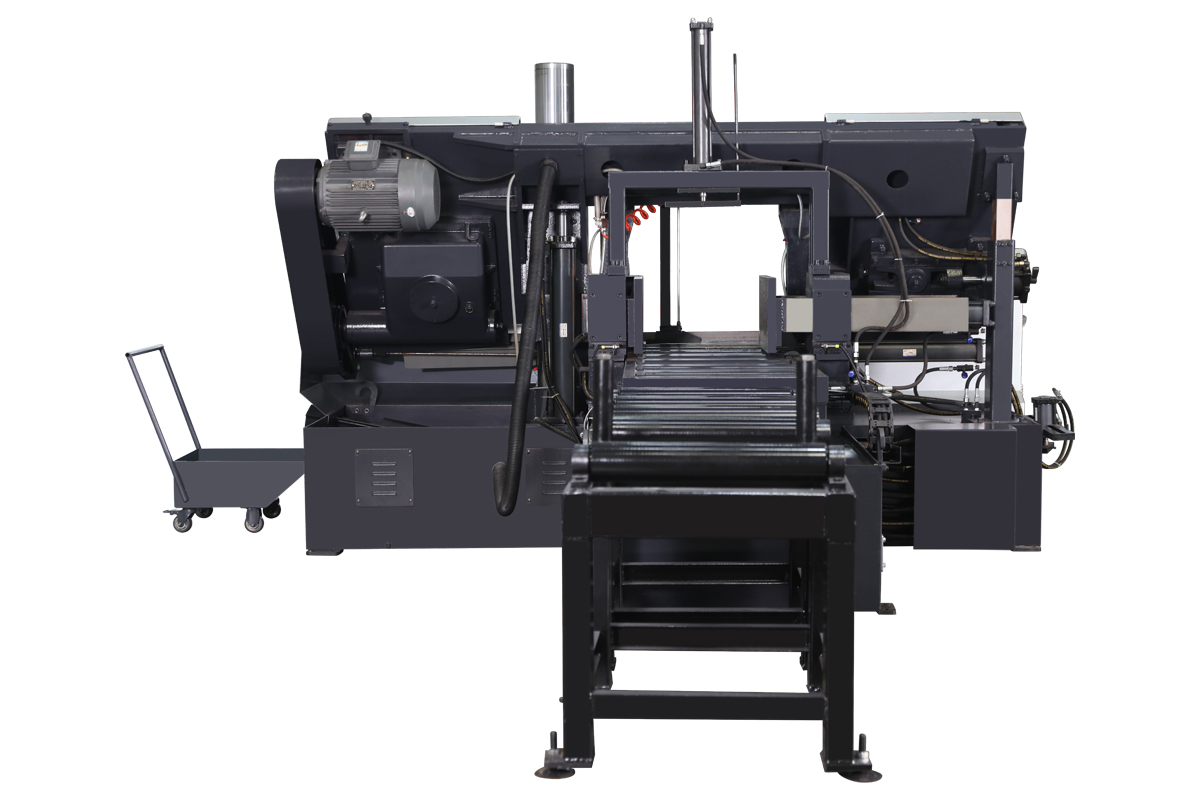

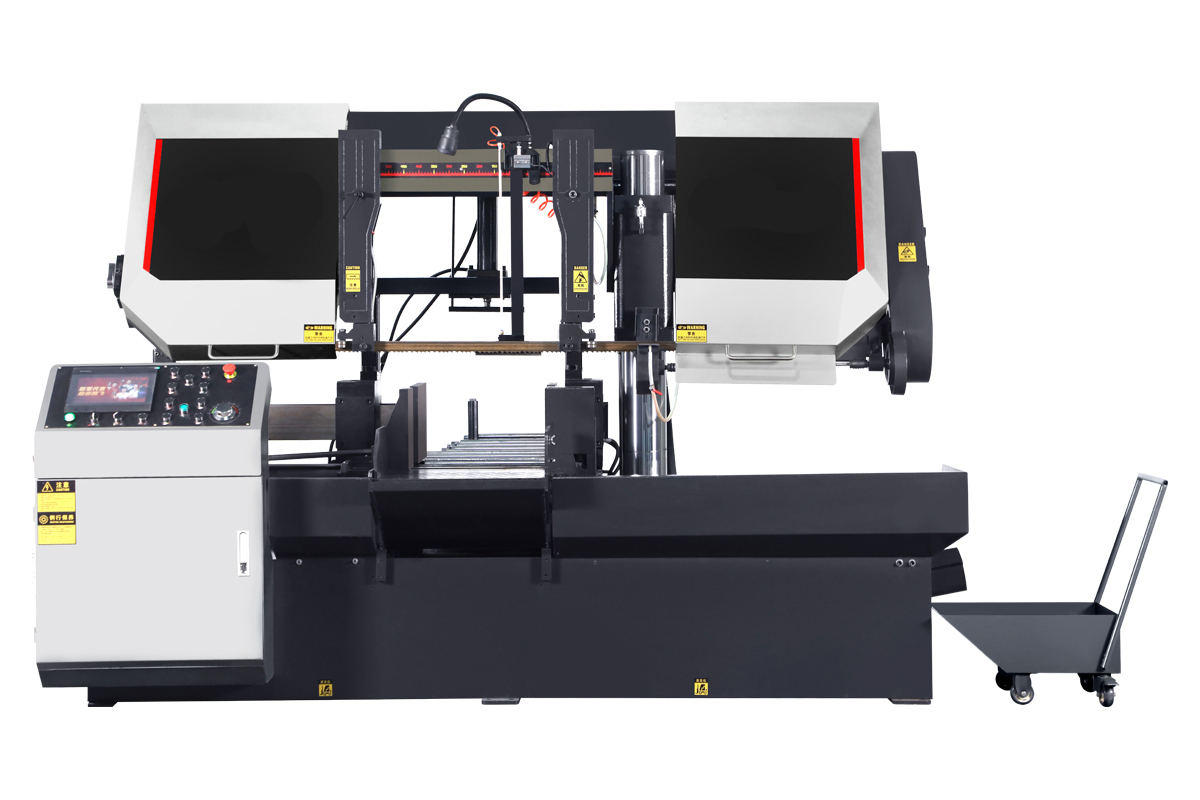

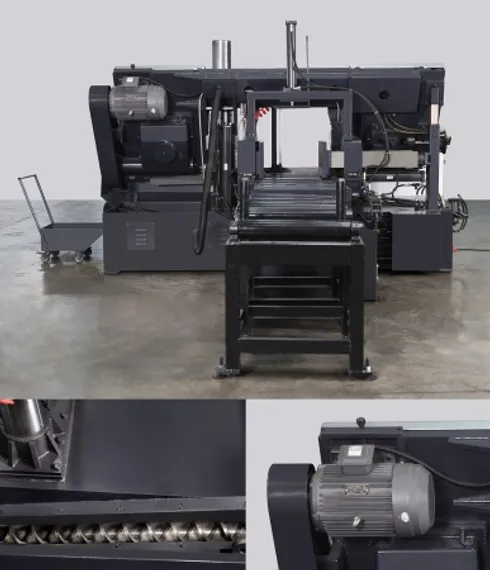

Автоматический ленточнопильный станок с ЧПУ SVA-50NC предназначен для пиления сплошных заготовок сечением до 500 x 500 мм под углом 90°. Станок имеет функцию автоматического удаления стружки. Спиральный конвейер для стружки оснащен тележкой для сбора отходов, что позволяет удалять стружку в режиме реального времени, сокращать время простоя оборудования и повышать непрерывность производства. Также станок оборудован приводом тяги, который приводит в движение проволочную щетку. Эта щетка выполняет функцию активного удаления стружки в режиме реального времени. Благодаря постоянному очищению рабочей зоны, исключается возможность накопления стружки, что является основной причиной защемления штифта.
Автоматические ленточнопильные станки – это неотъемлемая часть многих производств, где требуется точный и эффективный раскрой металла. Основные сферы их применения: металлообрабатывающие предприятия, строительная индустрия, судостроение и авиастроение, производство металлопроката.

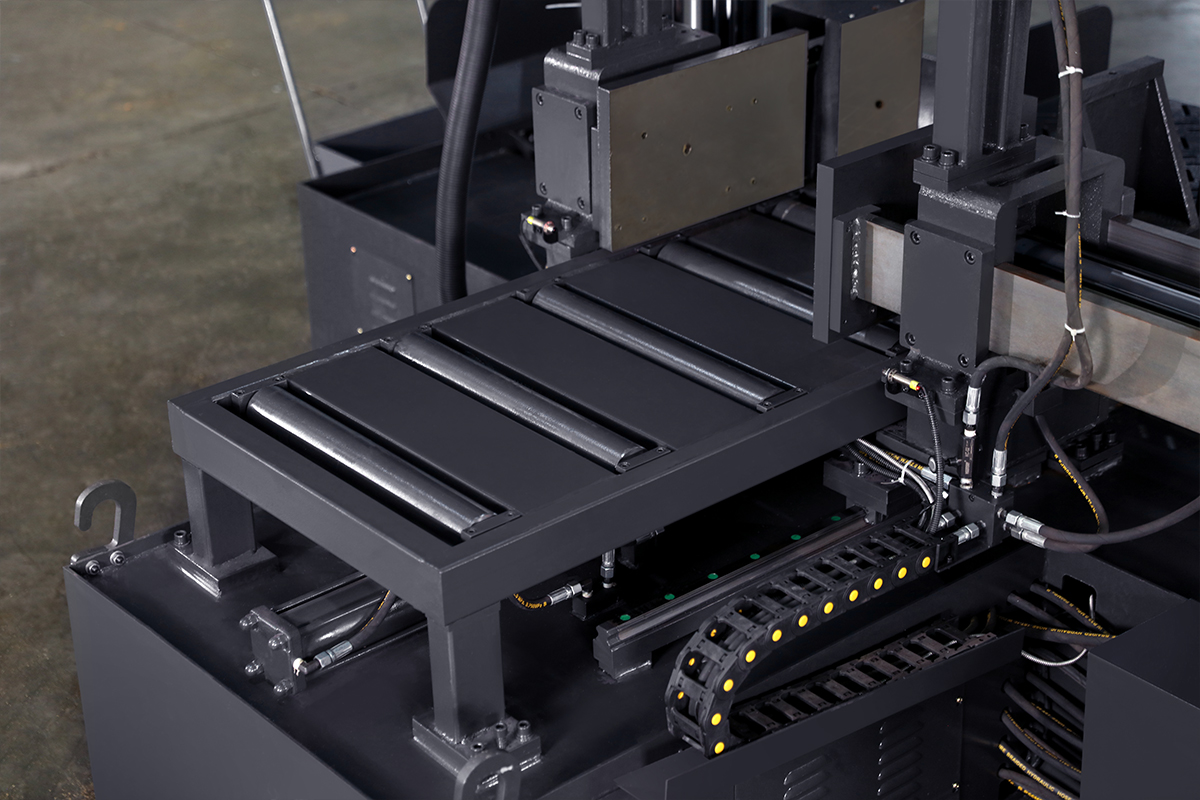

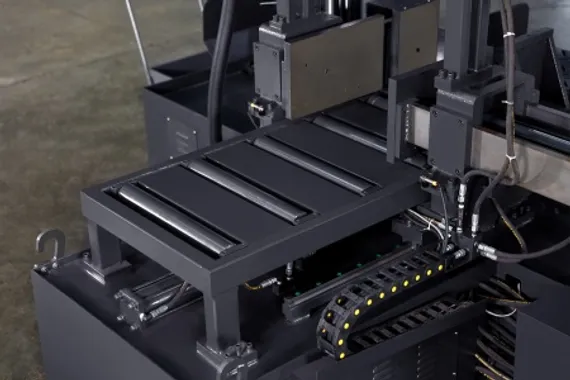

Основной принцип работы автоматического ленточнопильного станка заключается в использовании непрерывно движущейся пильной ленты, которая проходит через направляющие и совершает режущее движение. Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Весь процесс, от подачи заготовки до ее отрезания, происходит в автоматическом режиме с минимальным участием человека: зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. Встроенная система ЧПУ позволяет полностью автоматизировать процесс резки. Оператор получает возможность программировать и сохранять широкий спектр заданий, что включает в себя: нарезку заготовок различной длины, управление количеством производимых резов.
Конструктивные особенности станка SVA-50NC, SMTG
- Гидравлический насос оснащен системой воздушного охлаждения, предотвращающей слишком высокую температуру масла, влияющую на скорость пиления.
- Двойная система ручного и автоматического управления для удовлетворения различных потребностей в распиливании.
- Трехфазный двигатель из чистой меди мощностью 5,5 кВт эффективно управляет обработкой данных
- Гидравлический мотор 1.5 кВт обеспечивает стабильную работу гидравлической системы.
- Система охлаждения: 0.09 кВт эффективно контролирует температуру во время процесса распила, продлевая срок службы пилы.
- Привод шатуна очищается от стружки в режиме реального времени и установлен вертикально, чтобы предотвратить попадание брызг на железный буртик.

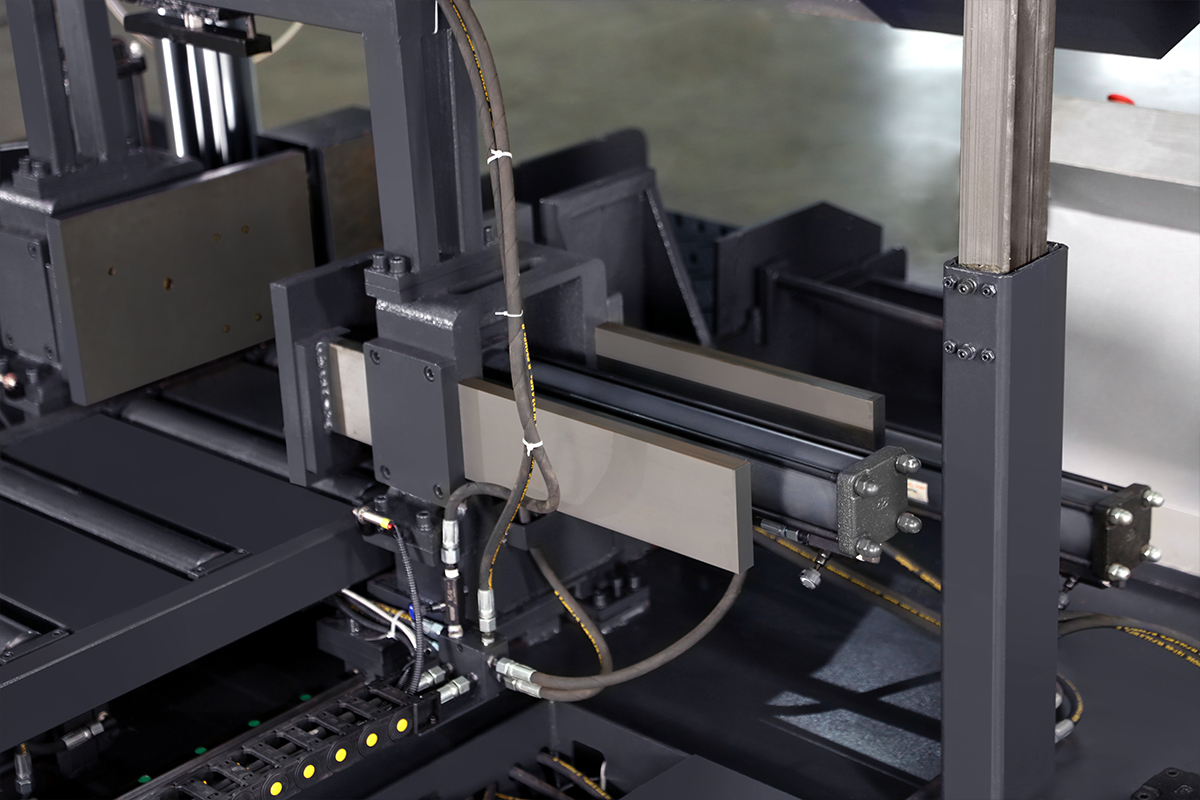

- Конструкция направляющей челюсти усилена, а усилие зажима более равномерное.
- Встроенная гидравлическая машина для удаления стружки в режиме реального времени.
Технические характеристики станка SVA-50NC, SMTG
| Модель станка | SVA-50NC |
| Максимальные размеры сечения заготовки | ▢ 500 x 500 мм |
| Линейная скорость ленточнопильного полотна | 24 / 47 / 74 м/мин |
| Размеры ленточной пилы | 41 x 1.3 x 5640 мм |
| Мощность главного двигателя | 5.5 кВт |
| Мощность гидравлического двигателя | 1.5 кВт |
| Мощность двигателя охлаждения | 0.09 кВт |
| Способ натяжения пильной ленты | гидравлический |
| Способ зажима | гидравлический |
| Главный передаточный механизм | привод турбины |
| Вес станка | 2780 кг |
| Габаритные размеры станка (ДхШхВ) | 2950 x 2200 x 2240 мм |
