Характеристики
Описание

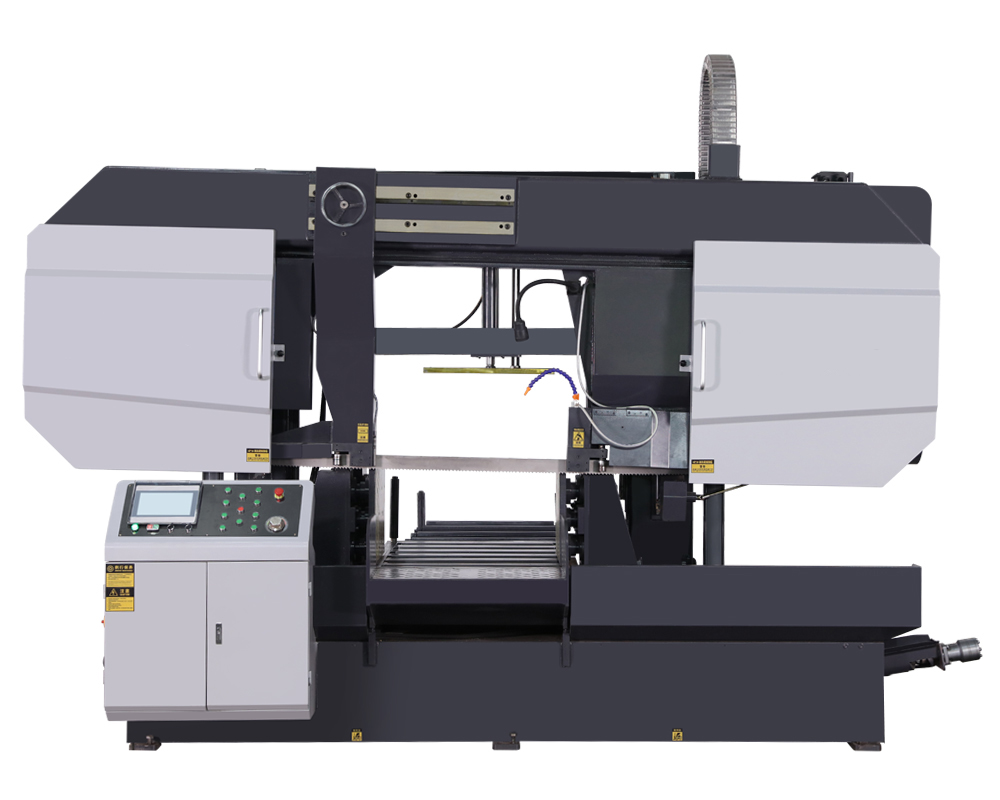

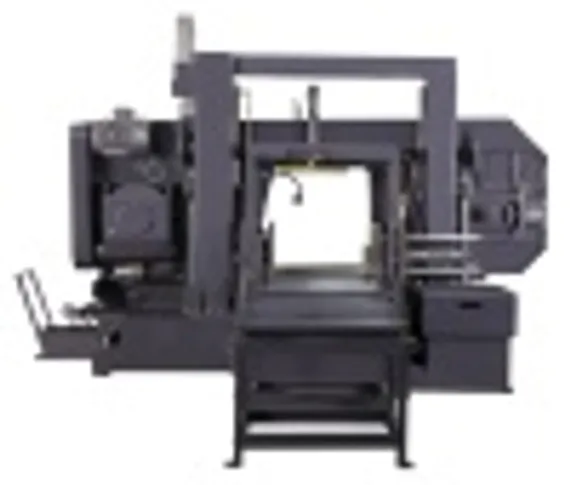

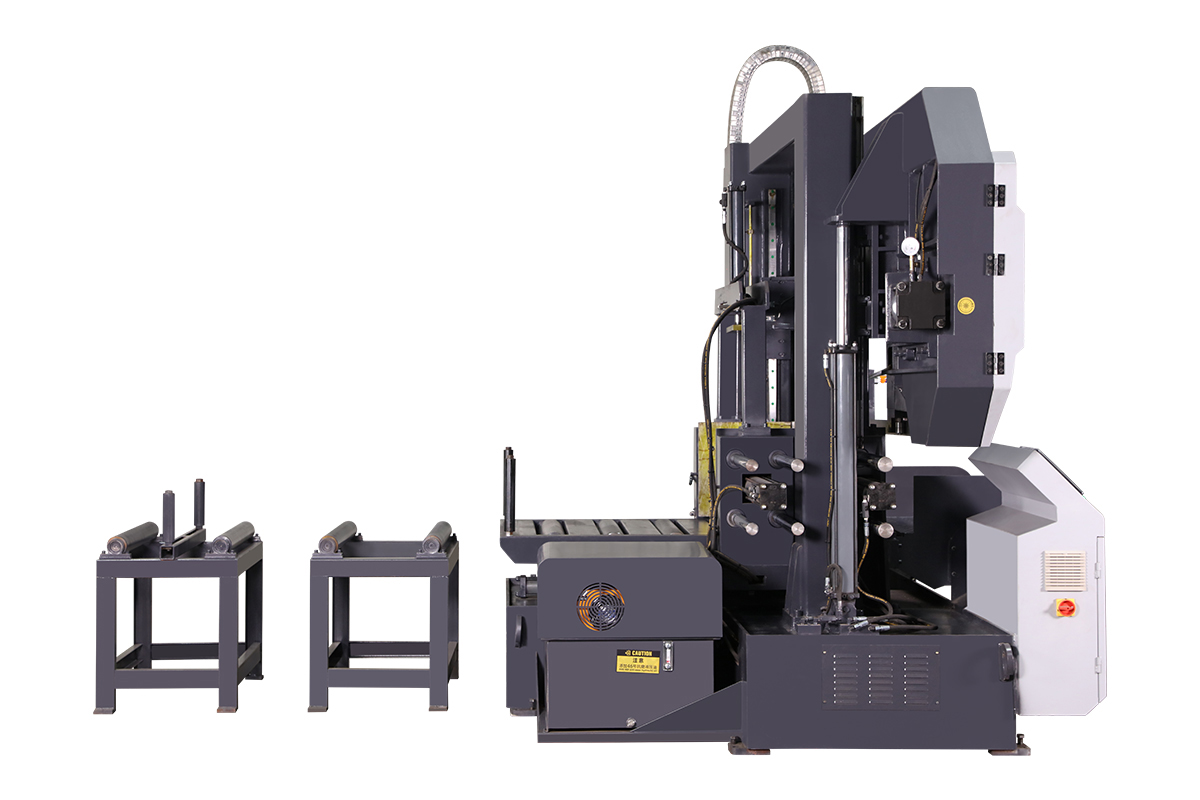

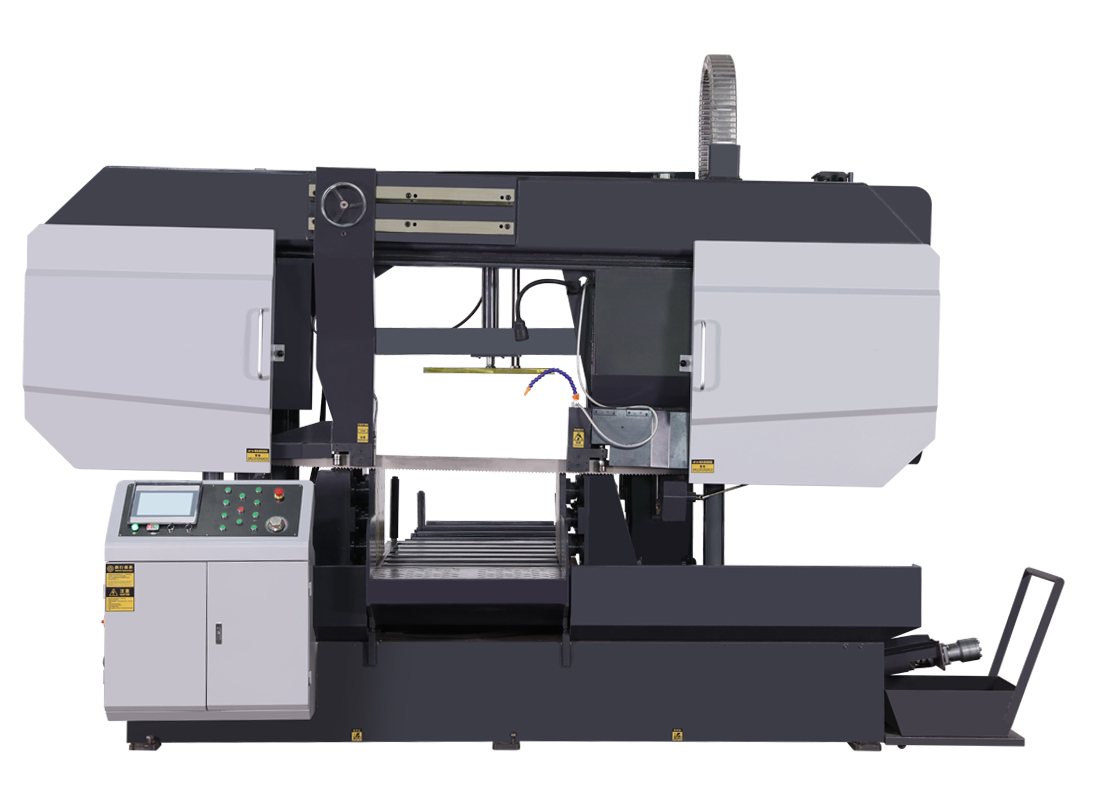

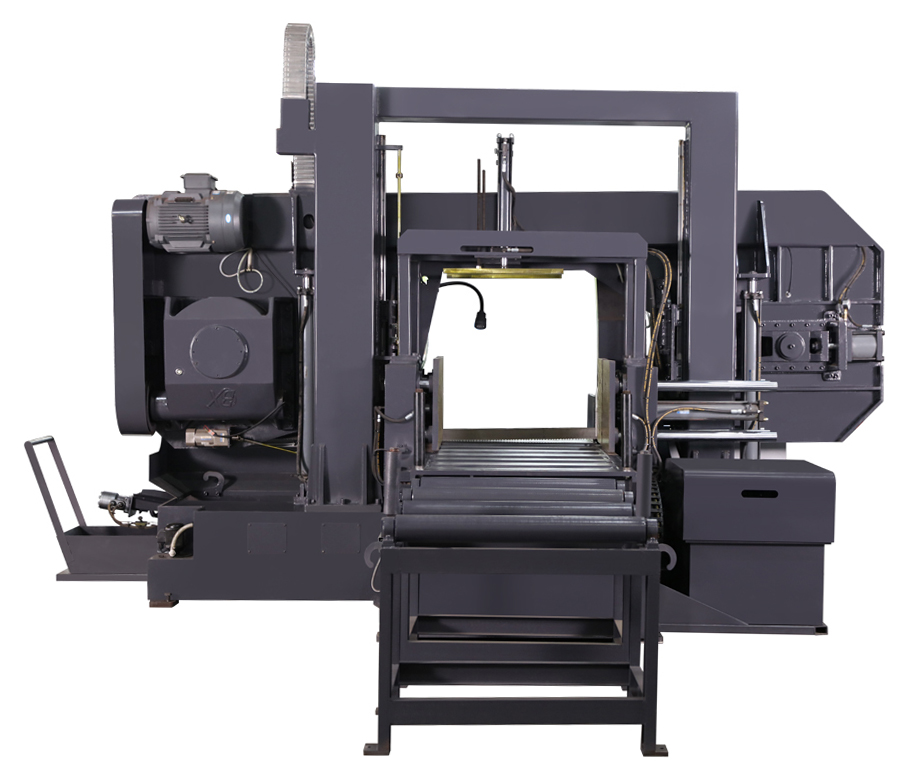

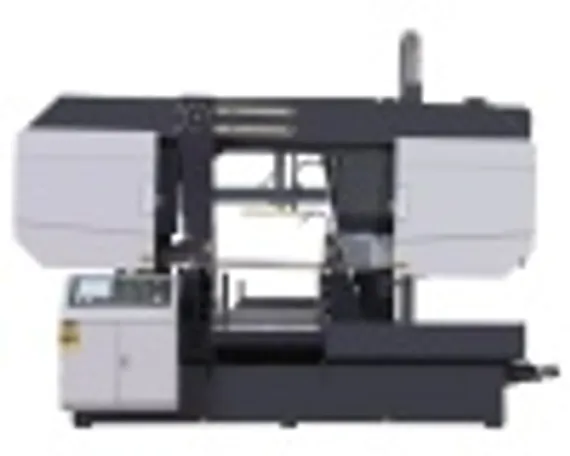

Автоматический ленточнопильный станок с ЧПУ SVA-80NC предназначен для пиления сплошных заготовок сечением до 800 x 800 мм под углом 90°. Станок имеет функцию автоматического удаления стружки. Спиральный конвейер для стружки оснащен тележкой для сбора отходов, что позволяет удалять стружку в режиме реального времени, сокращать время простоя оборудования и повышать непрерывность производства. Также станок оборудован приводом тяги, который приводит в движение проволочную щетку. Эта щетка выполняет функцию активного удаления стружки в режиме реального времени. Благодаря постоянному очищению рабочей зоны, исключается возможность накопления стружки, что является основной причиной защемления штифта.
Автоматические ленточнопильные станки – это неотъемлемая часть многих производств, где требуется точный и эффективный раскрой металла. Основные сферы их применения: металлообрабатывающие предприятия, строительная индустрия, судостроение и авиастроение, производство металлопроката.

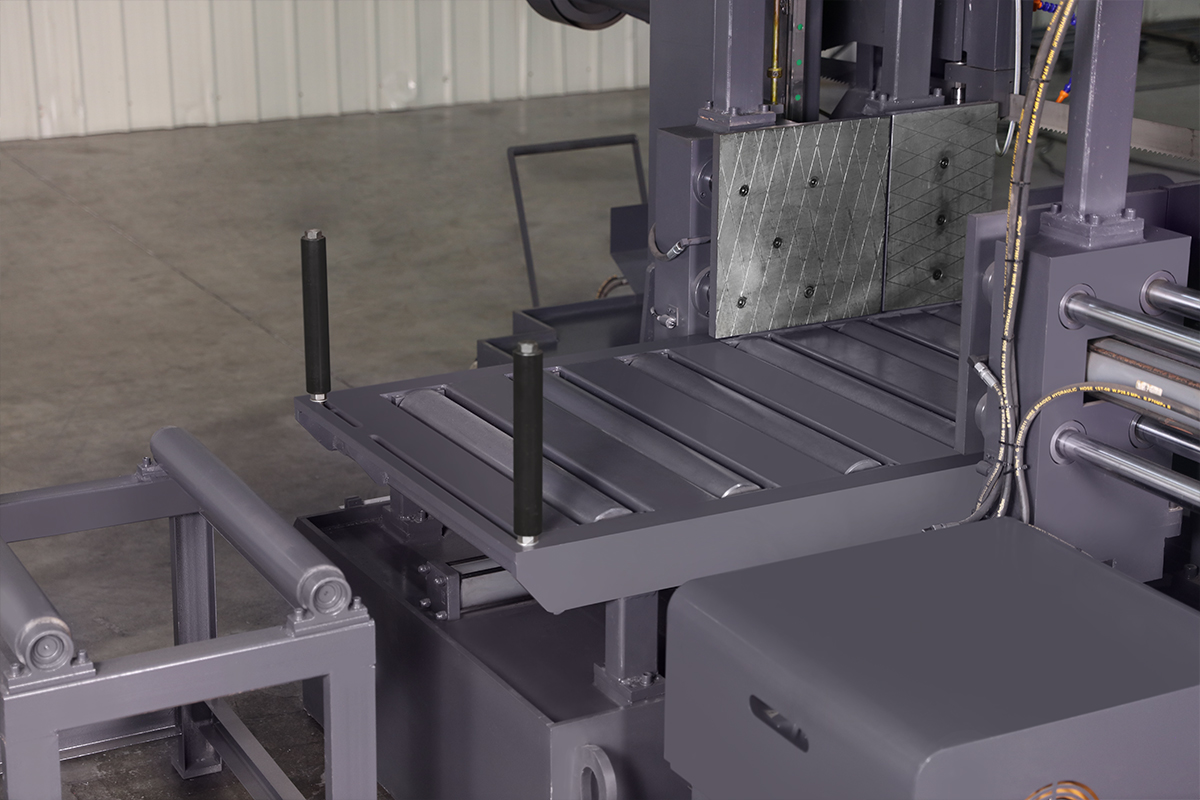

Основной принцип работы автоматического ленточнопильного станка заключается в использовании непрерывно движущейся пильной ленты, которая проходит через направляющие и совершает режущее движение. Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Весь процесс, от подачи заготовки до ее отрезания, происходит в автоматическом режиме с минимальным участием человека: зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. Встроенная система ЧПУ позволяет полностью автоматизировать процесс резки. Оператор получает возможность программировать и сохранять широкий спектр заданий, что включает в себя: нарезку заготовок различной длины, управление количеством производимых резов.
Конструктивные особенности станка SVA-80NC, SMTG
- Гидравлический насос оснащен системой воздушного охлаждения, предотвращающей слишком высокую температуру масла, влияющую на скорость пиления.
- Двойная система ручного и автоматического управления для удовлетворения различных потребностей в распиливании.
- Трехфазный двигатель из чистой меди мощностью 11 кВт эффективно управляет обработкой данных
- Гидравлический мотор 2.2 кВт обеспечивает стабильную работу гидравлической системы.
- Система охлаждения: 0.12 кВт эффективно контролирует температуру во время процесса распила, продлевая срок службы пилы.

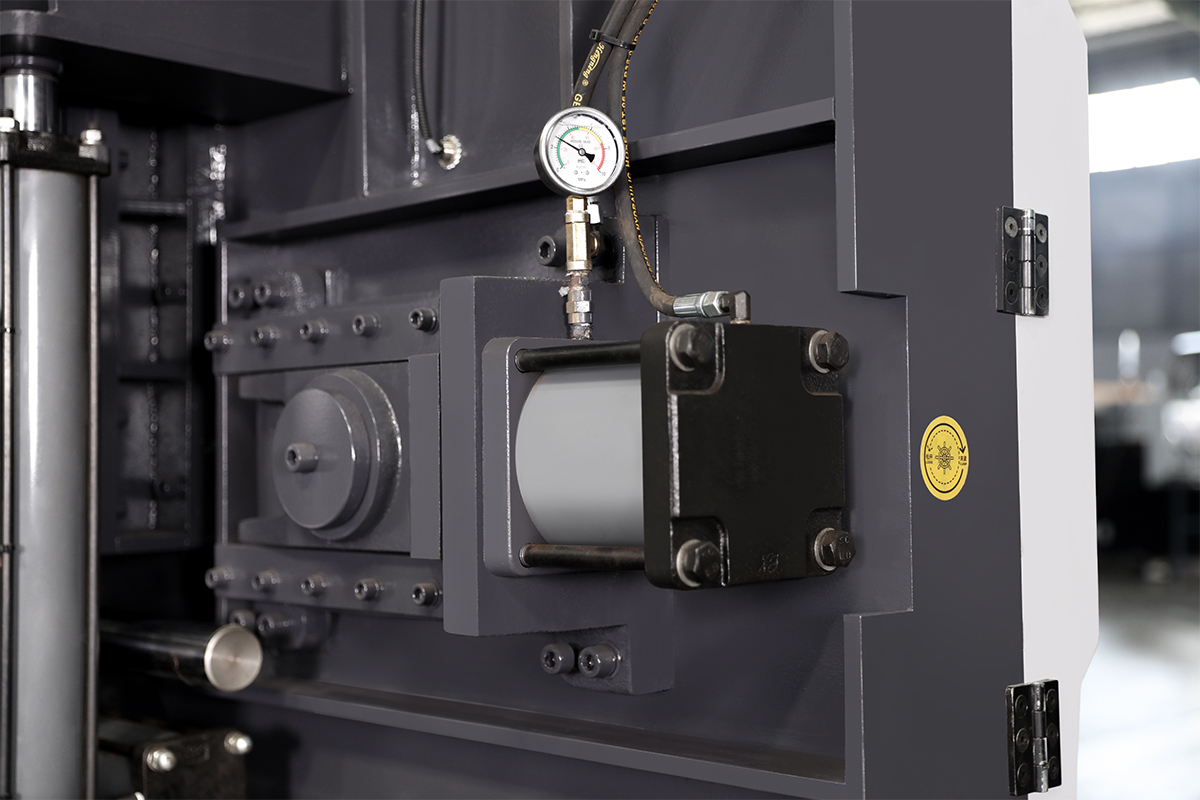

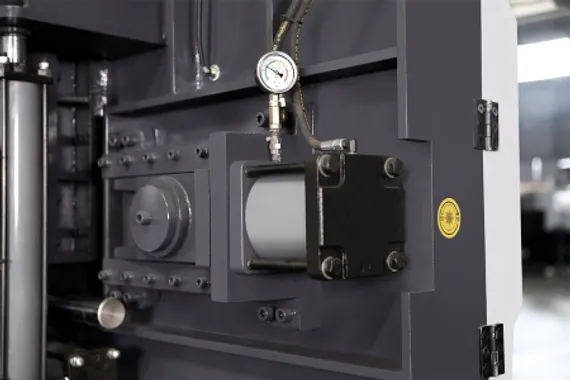

- В зависимости от гидравлического натяжения ленты, она поставляется с монометром, эластичным и регулируемым протиразрывным ремнем.
- Бесступенчатая скорость подачи ленты управляется инвертором в режиме реального времени, процесс резки корректируется в зависимости от материала.
- Встроенная машина для удаления стружки с тележкой в режиме реального времени.
Технические характеристики станка SVA-80NC, SMTG
| Модель станка | SVA-80NC |
| Максимальные размеры сечения заготовки | ▢ 800 x 230-800 мм |
| Линейная скорость ленточнопильного полотна | 0 - 80 м/мин (преобразование частоты) |
| Размеры ленточной пилы | 67 x 1.6 x 8850 мм |
| Мощность главного двигателя | 11 кВт |
| Мощность гидравлического двигателя | 2.2 кВт |
| Мощность двигателя охлаждения | 0.12 кВт |
| Способ натяжения пильной ленты | гидравлический |
| Способ зажима | гидравлический |
| Главный передаточный механизм | привод турбины |
| Вес станка | 8170 кг |
| Габаритные размеры станка (ДхШхВ) | 4250 x 2330 x 2900 мм |
