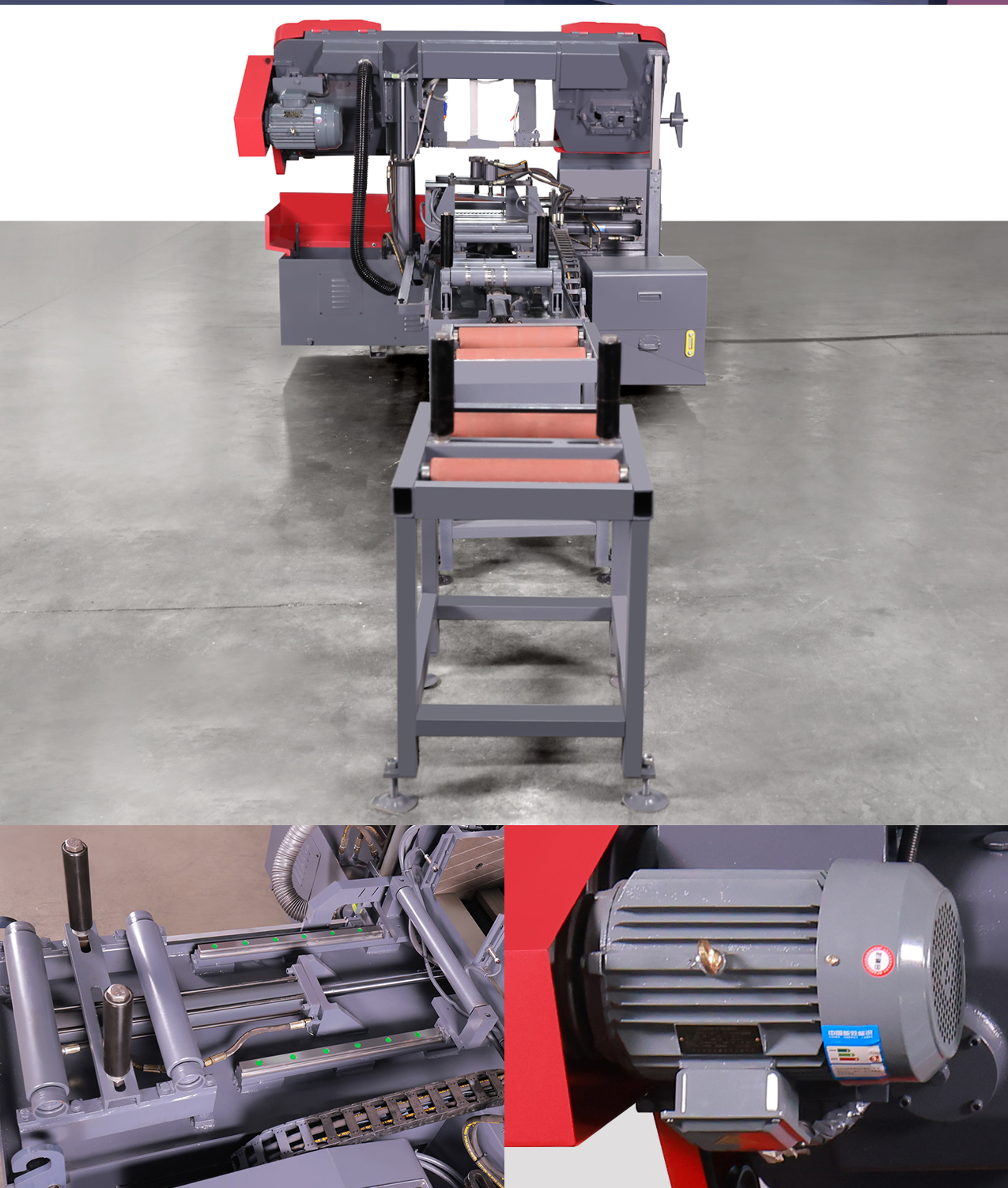

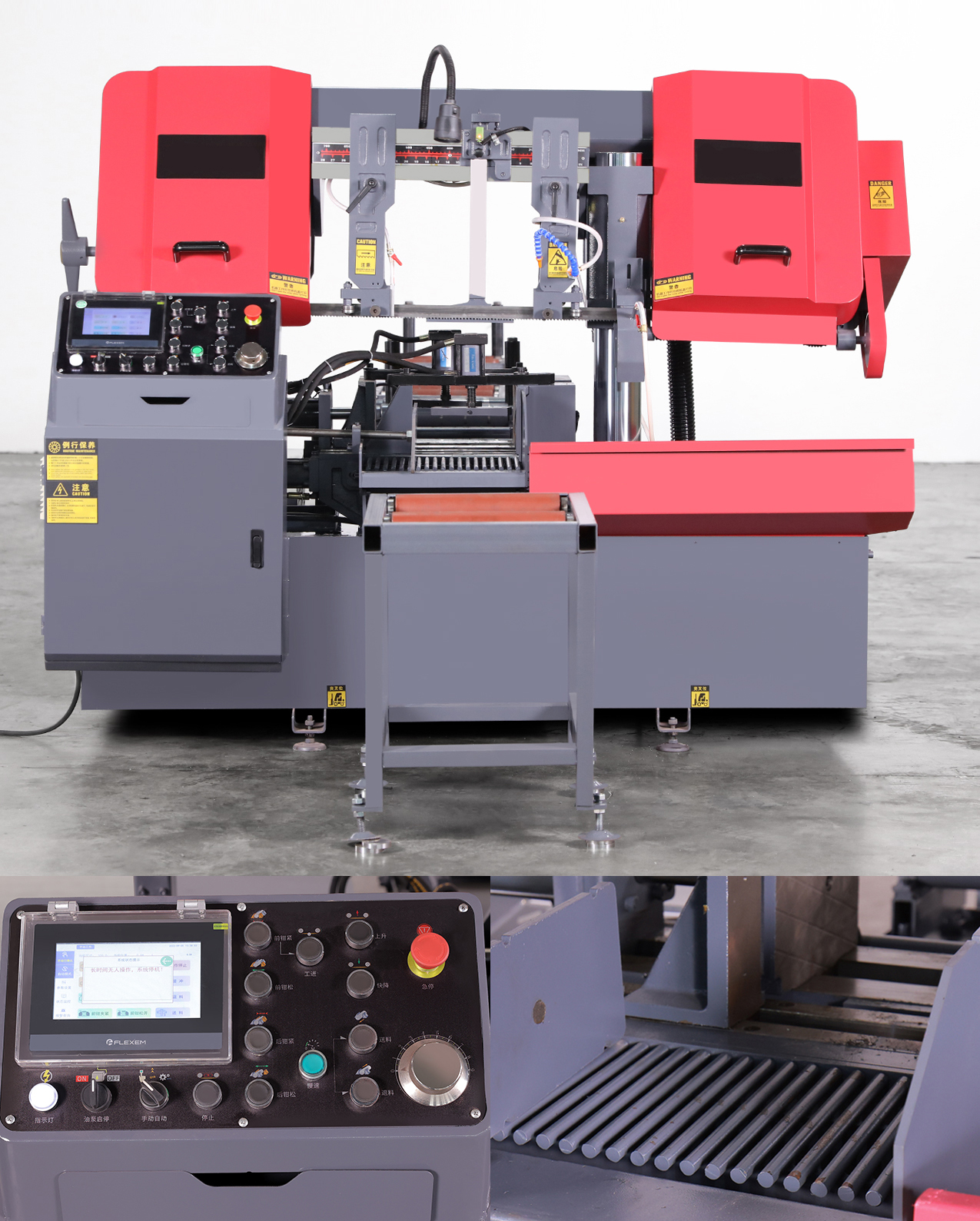

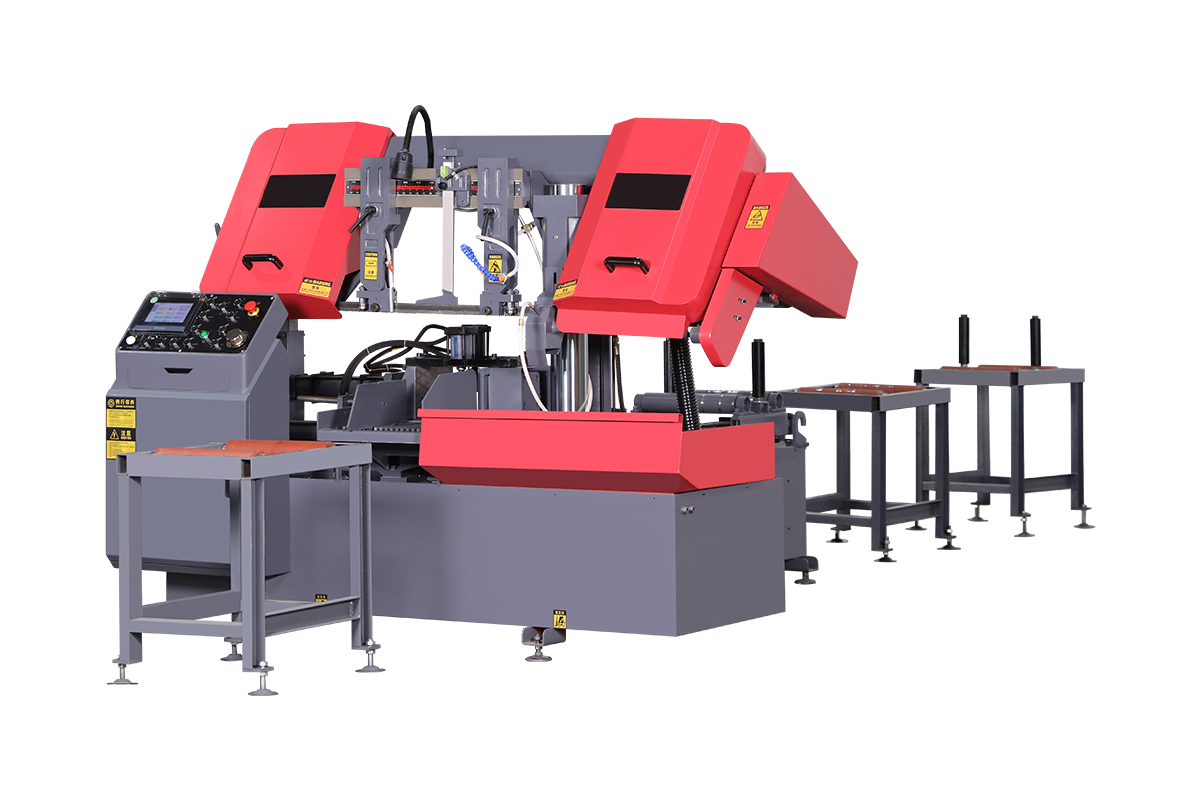

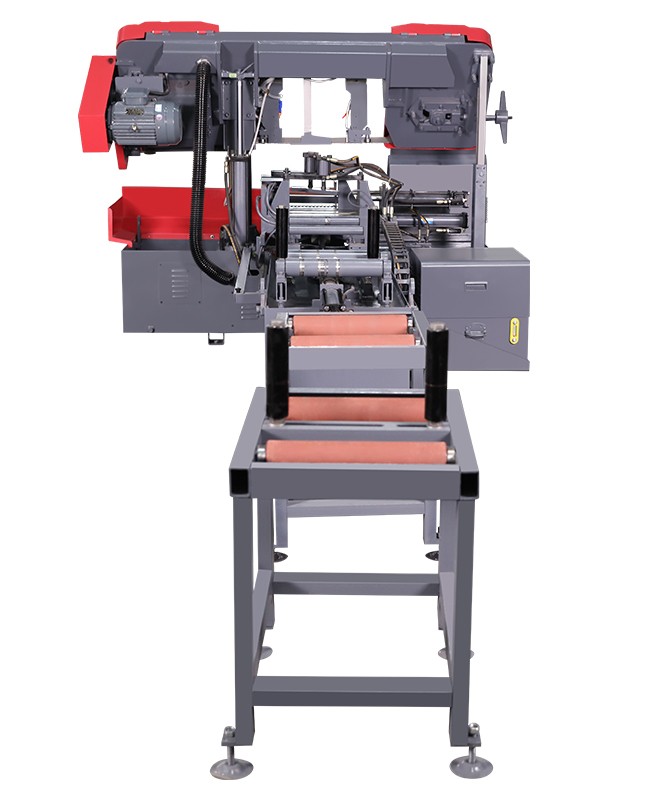

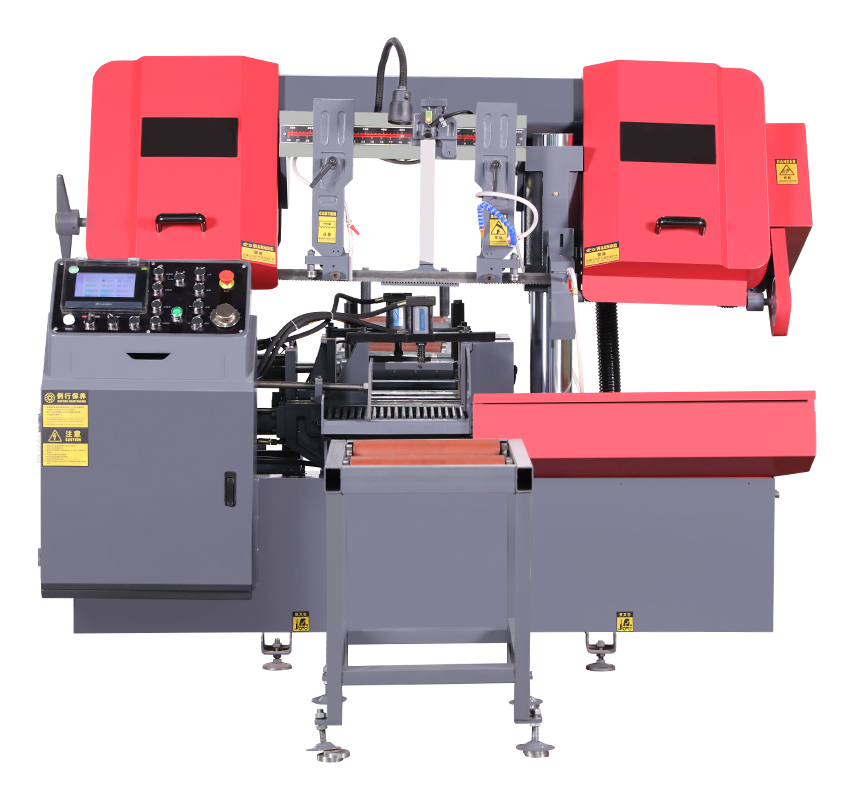

Автоматический ленточнопильный станок с ЧПУ SVC-33NC-DM предназначен для пиления сплошных заготовок сечением до 330 x 330 мм под углом 90°. Станок оборудован приводом тяги, который приводит в движение проволочную щетку. Эта щетка выполняет функцию активного удаления стружки в режиме реального времени. Благодаря постоянному очищению рабочей зоны, исключается возможность накопления стружки, что является основной причиной защемления штифта.
Модель SVC-33NC-DM имеет "шаг" ленточной пилы равный одному метру. Чем больше ход пилы туда и обратно, тем быстрее станок может обрабатывать длинные заготовки за один проход.
Автоматические ленточнопильные станки – это неотъемлемая часть многих производств, где требуется точный и эффективный раскрой металла. Основные сферы их применения: металлообрабатывающие предприятия, строительная индустрия, судостроение и авиастроение, производство металлопроката.

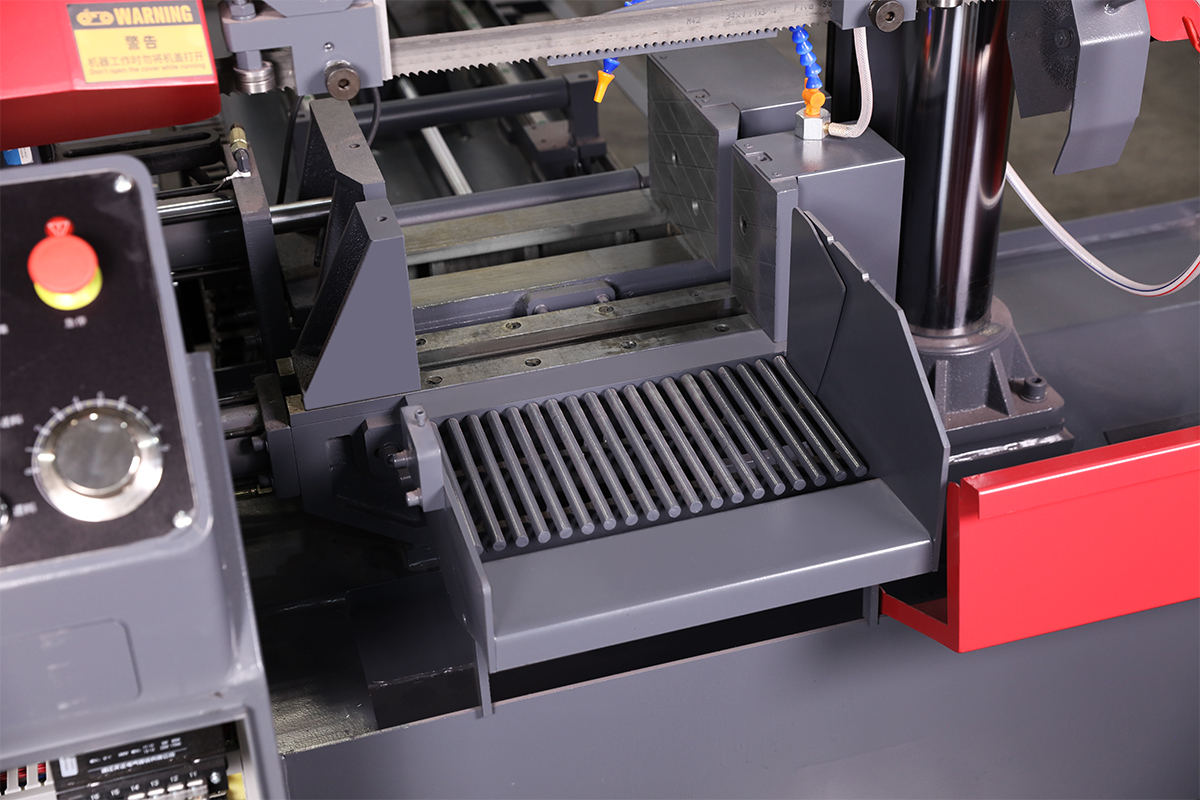

Основной принцип работы автоматического ленточнопильного станка заключается в использовании непрерывно движущейся пильной ленты, которая проходит через направляющие и совершает режущее движение. Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Весь процесс, от подачи заготовки до ее отрезания, происходит в автоматическом режиме с минимальным участием человека: зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. Встроенная система ЧПУ позволяет полностью автоматизировать процесс резки. Оператор получает возможность программировать и сохранять широкий спектр заданий, что включает в себя: нарезку заготовок различной длины, управление количеством производимых резов.
Конструктивные особенности станка SVC-33NC-DM, SMTG
- Трехфазный двигатель из чистой меди мощностью 4 кВт, низкая частота вращения и высокий крутящий момент для предотвращения перегрева нагрузки.
- Гидравлический мотор 0.75 кВт обеспечивает стабильную работу гидравлической системы.
- Система охлаждения: 0.04 кВт эффективно контролирует температуру во время процесса распила, продлевая срок службы пилы.
- Модульный антивибрационный комбинированный корпус, защита от коррозии.

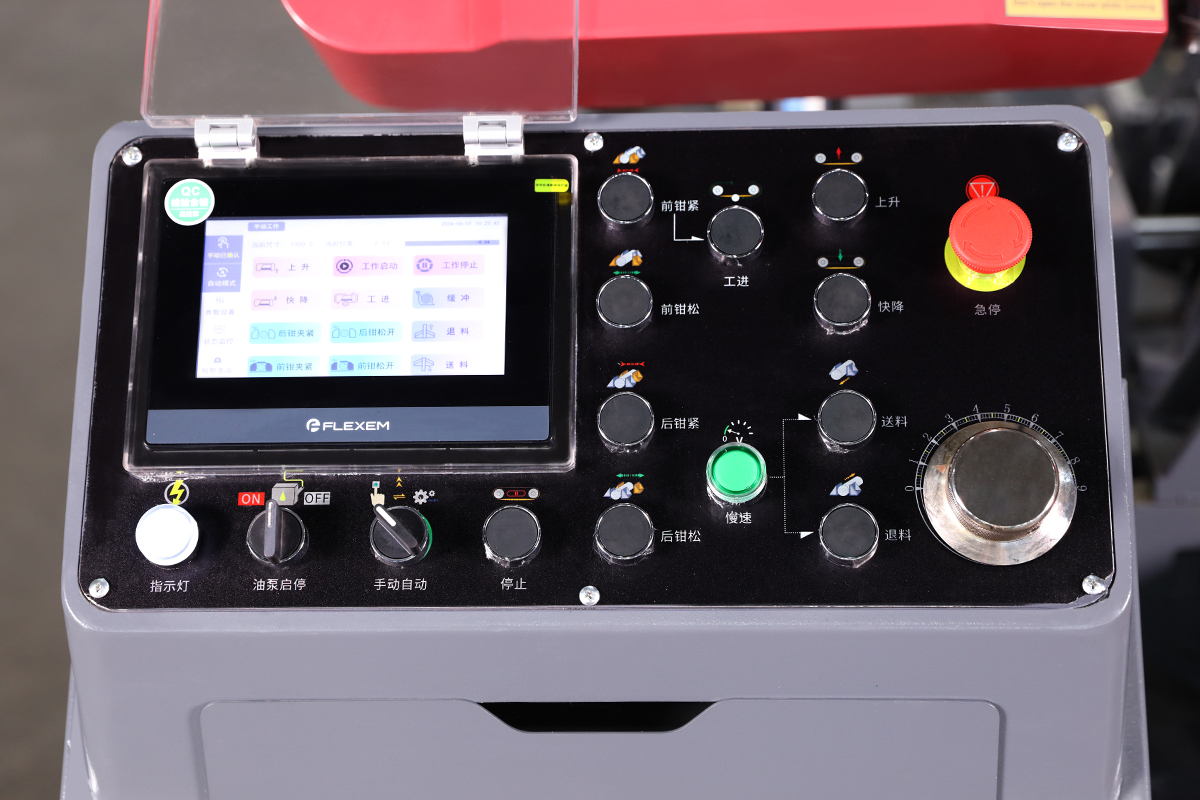

- Двойная операционная система ЧПУ и ручное управление для удовлетворения различных рабочих сценариев.

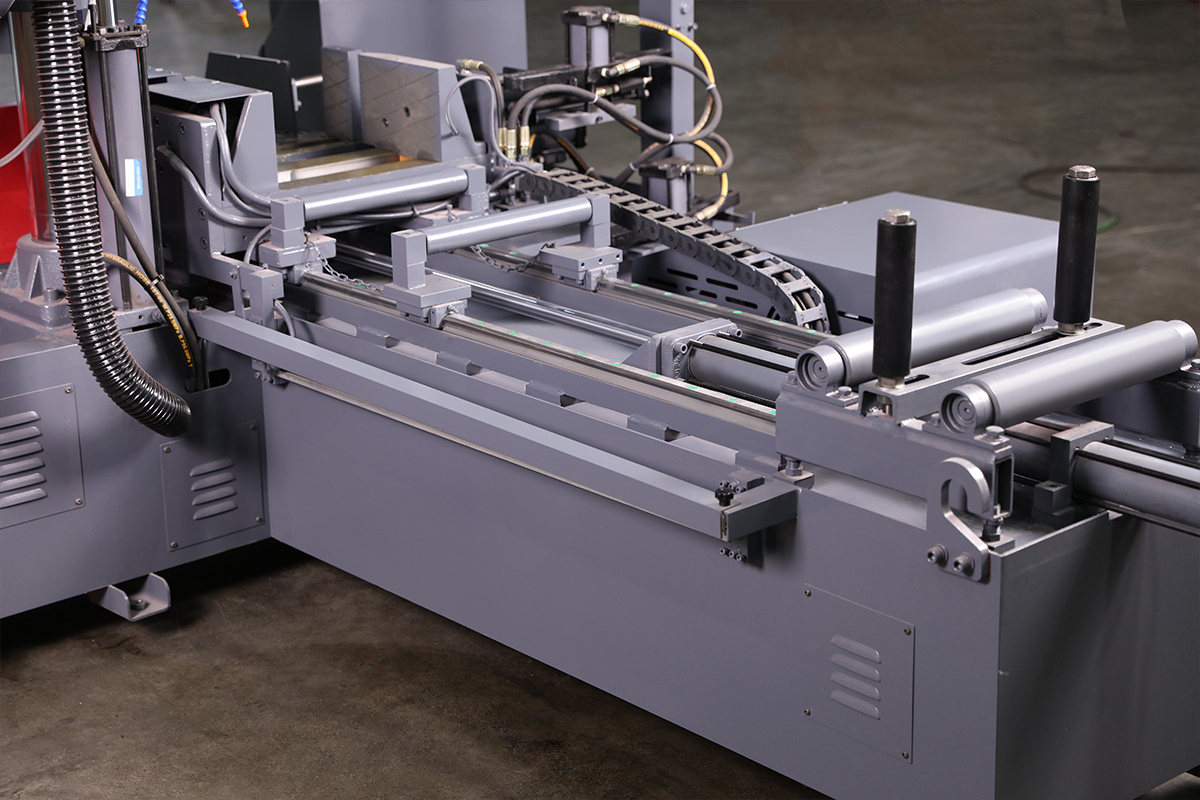

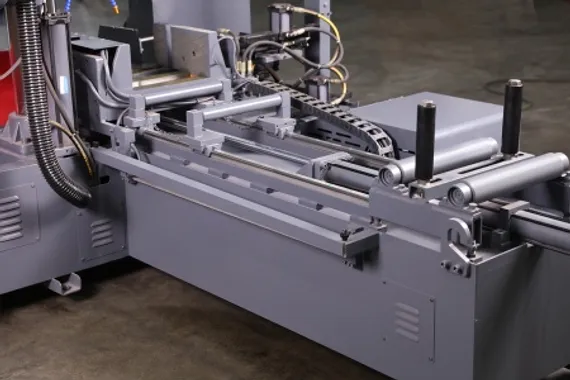

- Регулируемая конструкция подающего стола предотвращает влияние накопления материала на подачу.
- Гидравлическая система подачи наружного воздуха предотвращает чрезмерный нагрев и больше подходит для длительной резки.
Технические характеристики станка SVC-33NC-DM, SMTG
| Модель станка | SVC-33NC-DM |
| Максимальные размеры сечения заготовки | ▢ 330 x 330 мм |
| Линейная скорость ленточнопильного полотна | 20 / 40 / 50 / 75 м/мин |
| Размеры ленточной пилы | 34 x 1.1 x 4115 мм |
| Мощность главного двигателя | 4 кВт |
| Мощность гидравлического двигателя | 0.75 кВт |
| Мощность двигателя охлаждения | 0.04 кВт |
| Способ натяжения пильной ленты | ручной |
| Способ зажима | гидравлический |
| Главный передаточный механизм | привод турбины |
| Вес станка | 1582 кг |
| Размер ленточнопильного станка (ДхШхВ) | 2160 x 2900 x 1400 мм |
