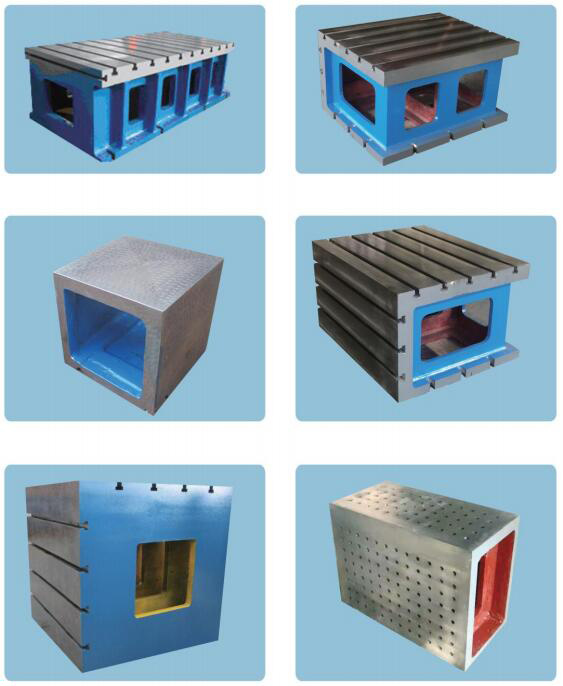

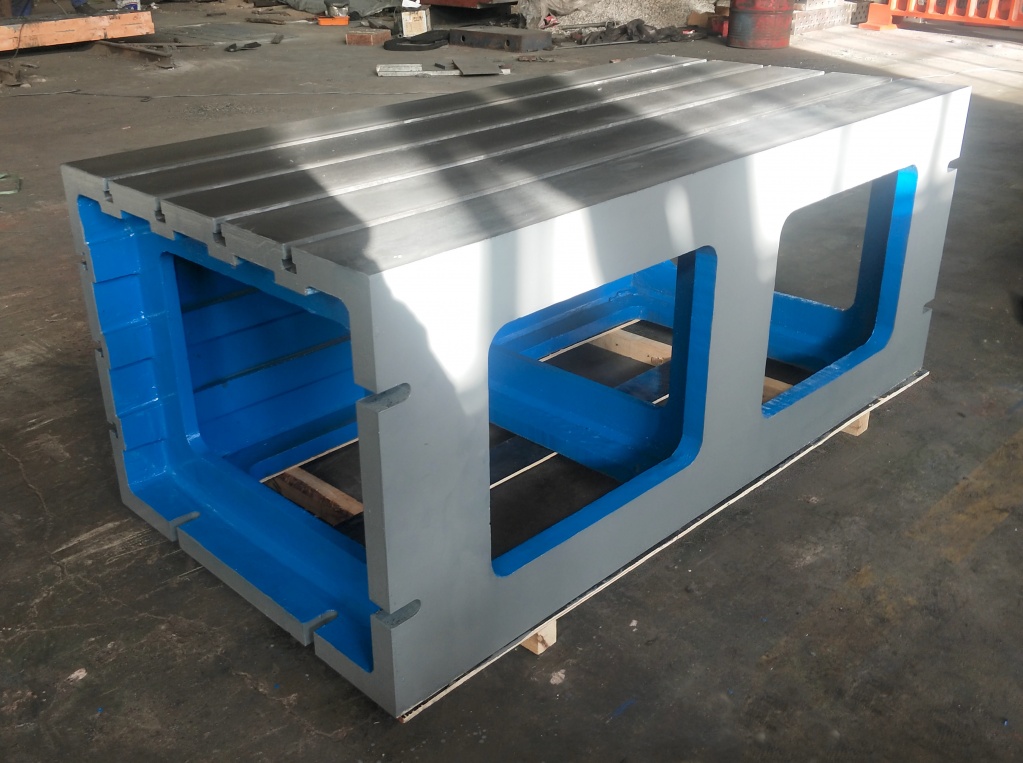

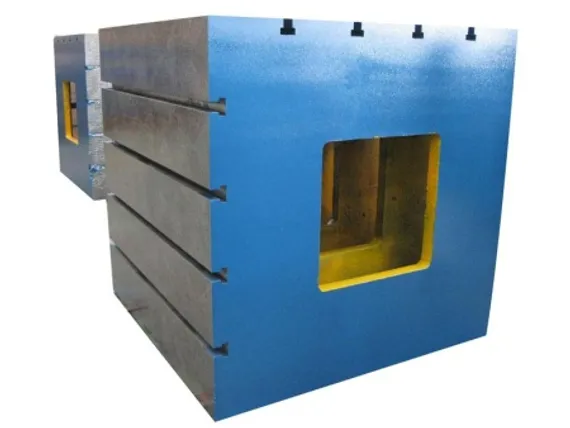

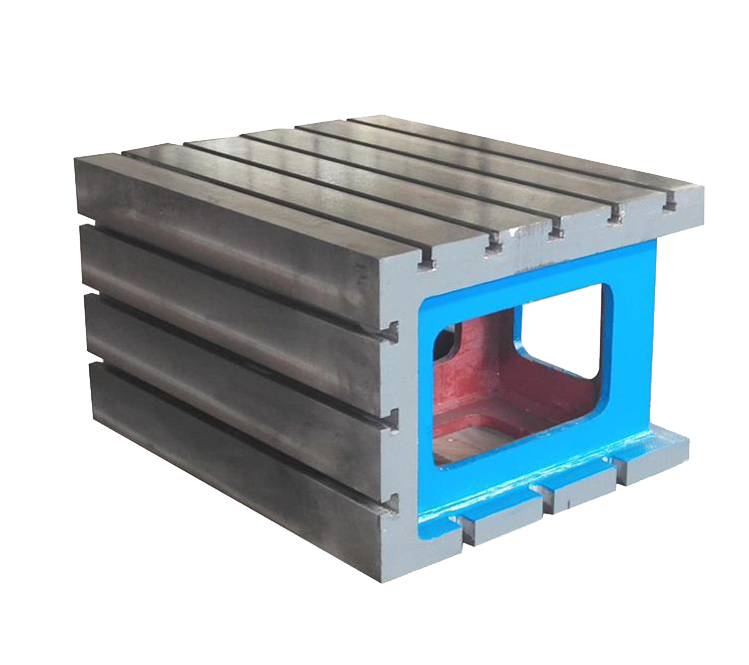

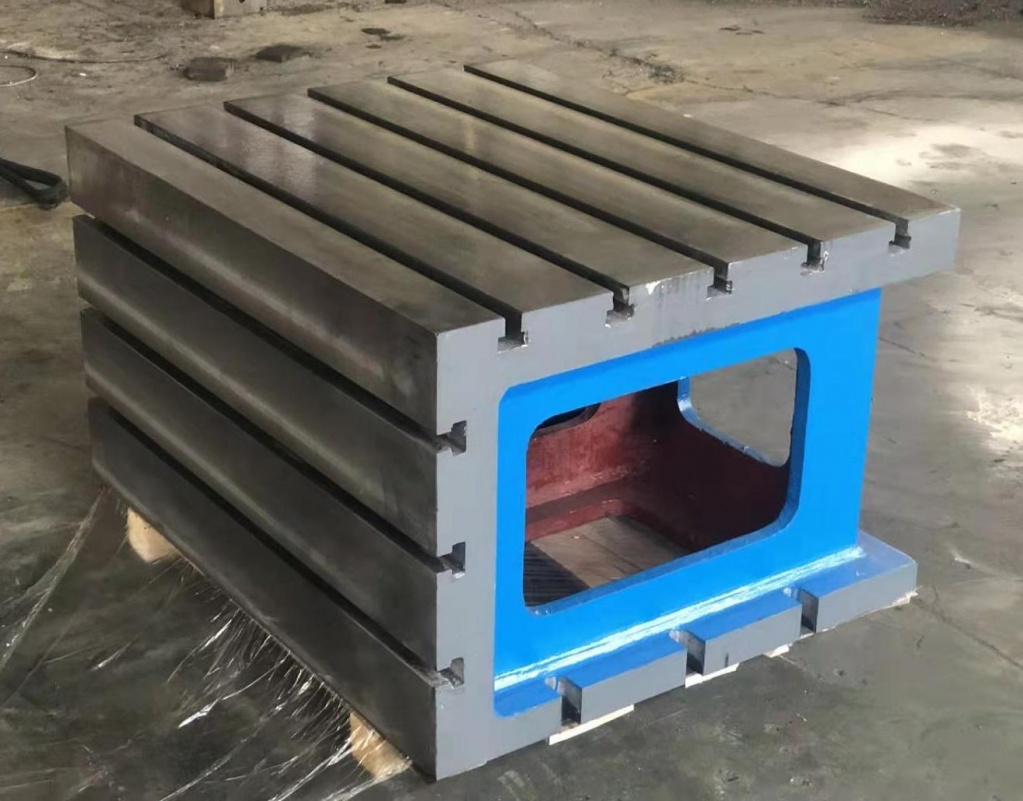

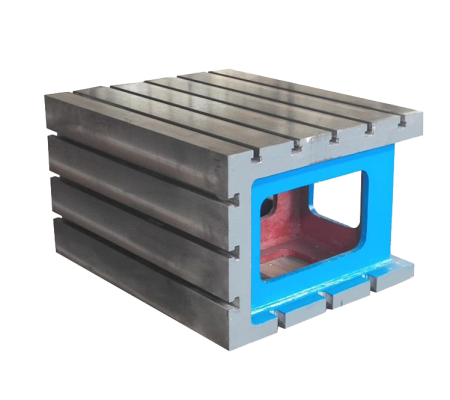

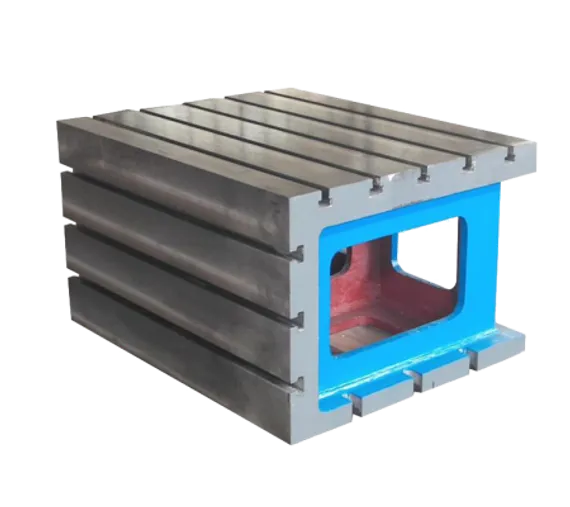

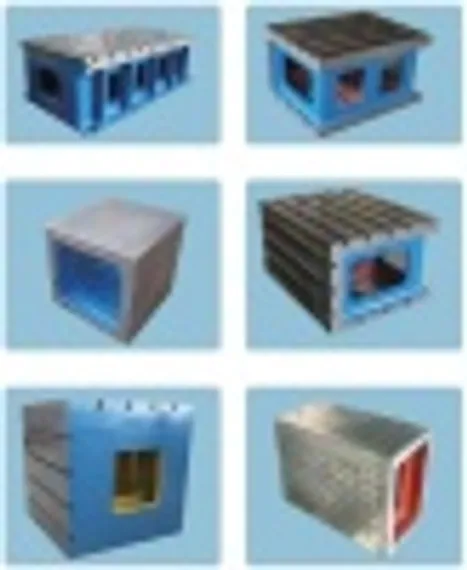

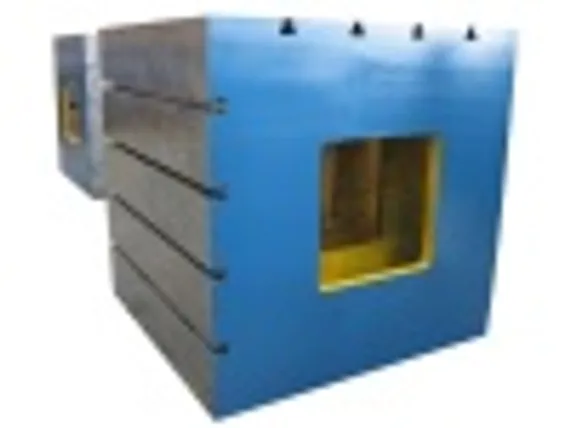

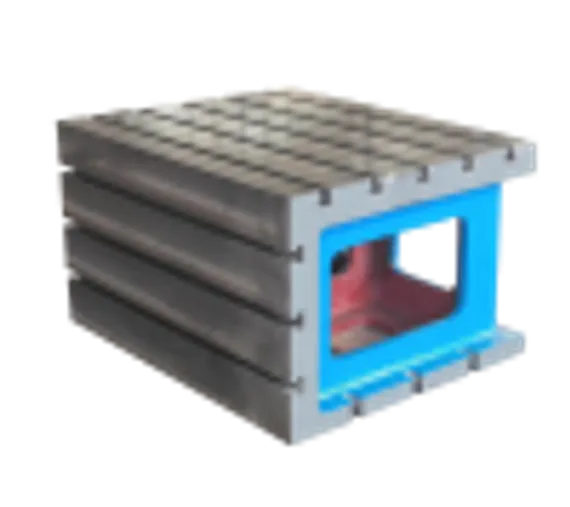

Чугунные кубические плиты (блоки) коробчатой конструкции необходимы практически для всех расточно-фрезерных станков для фиксации заготовок в вертикальном положении. Плита представляет собой литую монолитную конструкцию с базовыми поверхностями и Т-образными пазами, с помощью которых легко крепить сварочные конструкции, сборочные платформы, силовые агрегаты техники, также размещать в необходимом положении и надежно фиксировать соединяемые детали и сварочно-сборочные элементы. Пазы могут располагаться в одном направлении или перепендикулярно в друх направлениях. Размеры Т-образных пазов и расстояния между ними могут быть выполнены в соответствии с запросами заказчика под конкретные задачи. Зажимные поверхности стандартных угловых пластин обработаны в соответствии со стандартом DIN876, Т-образные пазы в соответствии с DIN650.
Т-образный паз является идеальным и простейшим способом использовать (скользящий блок) из множества возможных креплений. Функциональная поверхность паза полностью защищена. Возможность установки нескольких креплений в один непрерывный паз позволяет закрепить крепления в одной плоскости.
Данный тип продукции может быть выполнен с классом точности II, III. Плиты изготавливаются размером от 200×200×200 мм до 3000×1500×1200 мм. По специальному запросу могут изготавливаться плиты необходимого размера в соответствии с чертежами клиента.
Технические характеристики кубических чугунных плит
| Материал плит | Чугун HT250 |
| Твердость рабочей поверхности | HB170-240 |
| Размеры плит | 1500×1500×800 мм до 3000×1500×1200 мм |
| Класс точности | II - III |
| Рабочая температура | 15 - 25°C |
Плита чугунная монтажная с Т-образным пазом, DIN 876 Ширина a слота: 22 мм. Расстояние t между слотами: 250 мм, поле 125 мм. Шероховатость поверхности: Ra3.2-Ra6.3 Плоскостность: 0,12 мм. Нагрузка на 1 м² - 3 тонны.
Размер Т-образных пазов плиты определяется возникающими при эксплуатации растягивающими и сжимающими силами. Все стандартные измерения в размерах 14, 18, 22, 36 или 42 могут быть выполнены согласно классам точности DIN 650 от H7 до H12. Промежутки между Т-образными пазами стандартных изделий составляет 150, 200, 250 и 300 мм.
| Номинальный размер a, мм | Для болтов | b, мм | c, мм | H, мм | e, мм |
| 10 | M8 | 18 | 8 | 19 | 1,0 |
| 12 | M10 | 21 | 9 | 23 | 1,0 |
| 14 | M12 (1/2") | 25 | 11 | 26 | 1,0 |
| 16 | M14 | 27 | 11 | 30 | 1,5 |
| 18 | M16 (5/8") | 32 | 14 | 33 | 1,5 |
| 20 | M18 | 34 | 14 | 37 | 1,5 |
| 22 | M20 (3/4") | 40 | 17 | 42 | 1,5 |
| 24 | M22 (7/8") | 42 | 18 | 46 | 1,5 |
| 28 | M24 (1") | 50 | 20 | 52; | 1,5 |
| 32 | M27 (1/8") | 53 | 22 | 61 | 1,5 |
| 36 | M30 (1 1/4") | 60 | 25 | 66 | 2,0 |
| 42 | M36 (1 1/2") | 70 | 32 | 79 | 2,0 |
| 48 | M42 | 80 | 36 | 90 | 2,5 |
Материал монтажной платформы: высокопрочный чугун HT200 (GG20), HT250 (GG25) HT300 (GG30). Характеристики деталей из серого чугуна: износостойкость, ударопрочность, брызги от сварки не прилипают. Графит в чугуне способствует смазке и хранению масла, поэтому высокая износостойкость, ударопрочность серого чугуна лучше, чем у стали.
Плиты из чугуна с твердостью рабочей поверхности HB160-240 проходят двойную термообработку при температуре в диапазоне 600-700° C. Первая обработка делается сразу после отливки, вторая после грубой обработки. Далее выполняется процесс старения чугунных напольных пластин, чтобы снять напряжение до минимума, обеспечить высокую стабильность и сохранить точность без искажений. Качество чугуна и термической обработки имеет большое влияние на качественные характеристики поверочной плиты. При большом количестве внутреннего напряжения поверхность деформируется. Если продукция не имеет износостойкой обработки, поддержание точности будет невозможно после нескольких применений. Более того, при затрудненной шабровке невозможно минимизировать неровности. Для устранения всех вышеперечисленных факторов мы используем высококачественный чугун. Старение нивелирует остаточное напряжение чугунной поверочной плиты.
