Характеристики
Описание

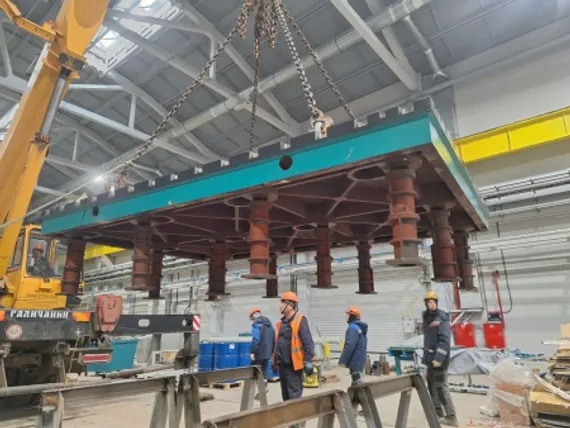

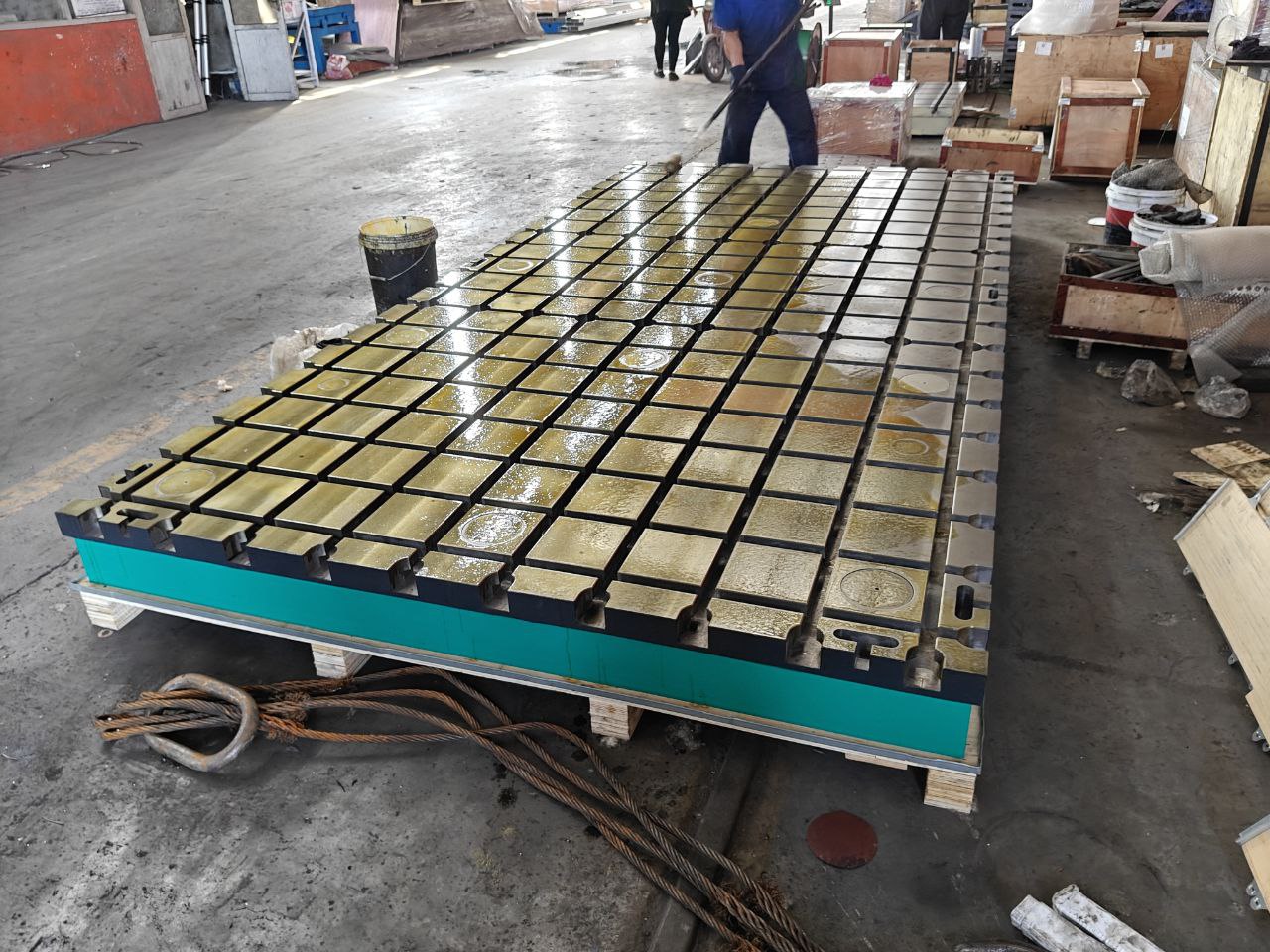

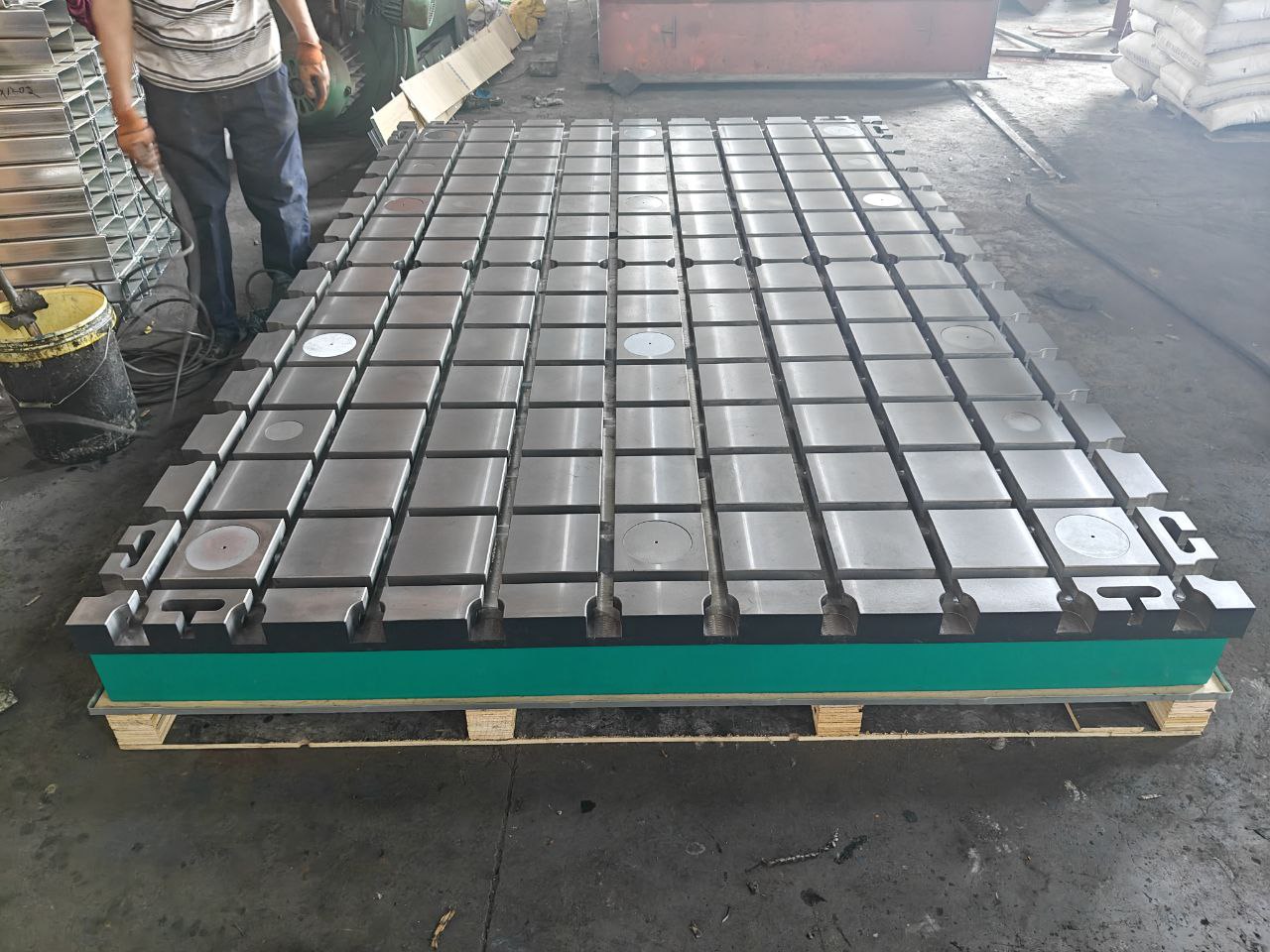

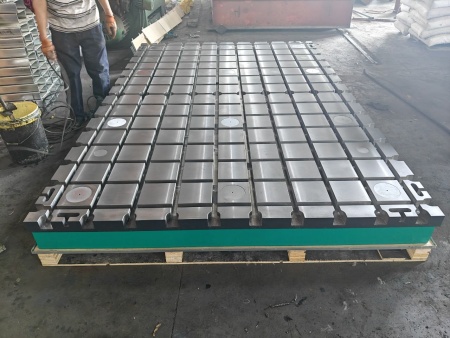

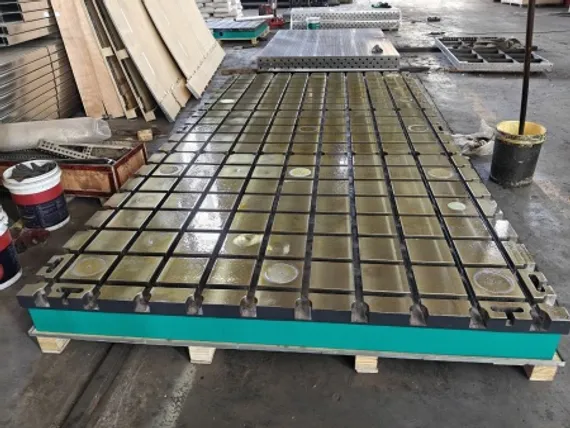

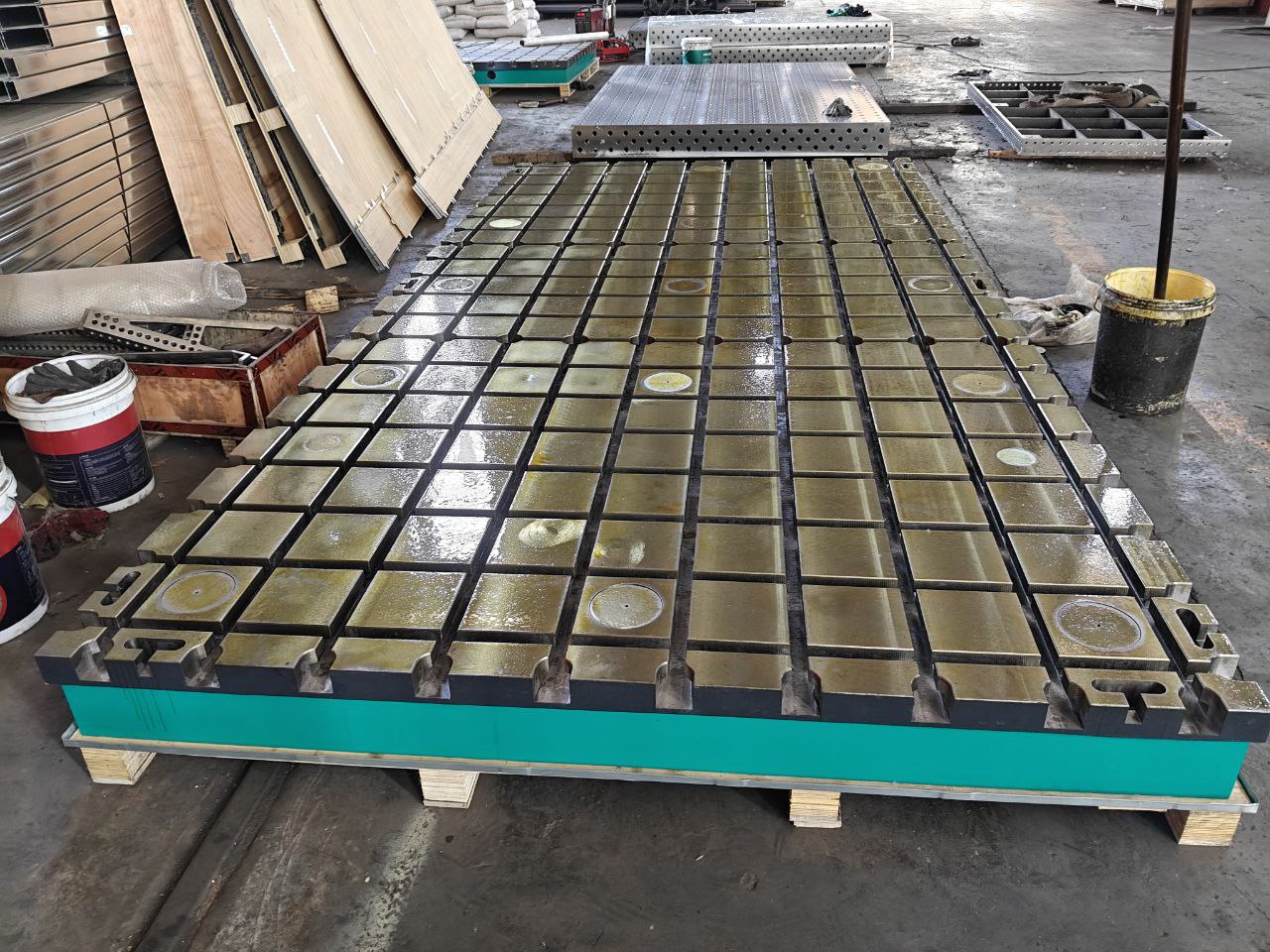

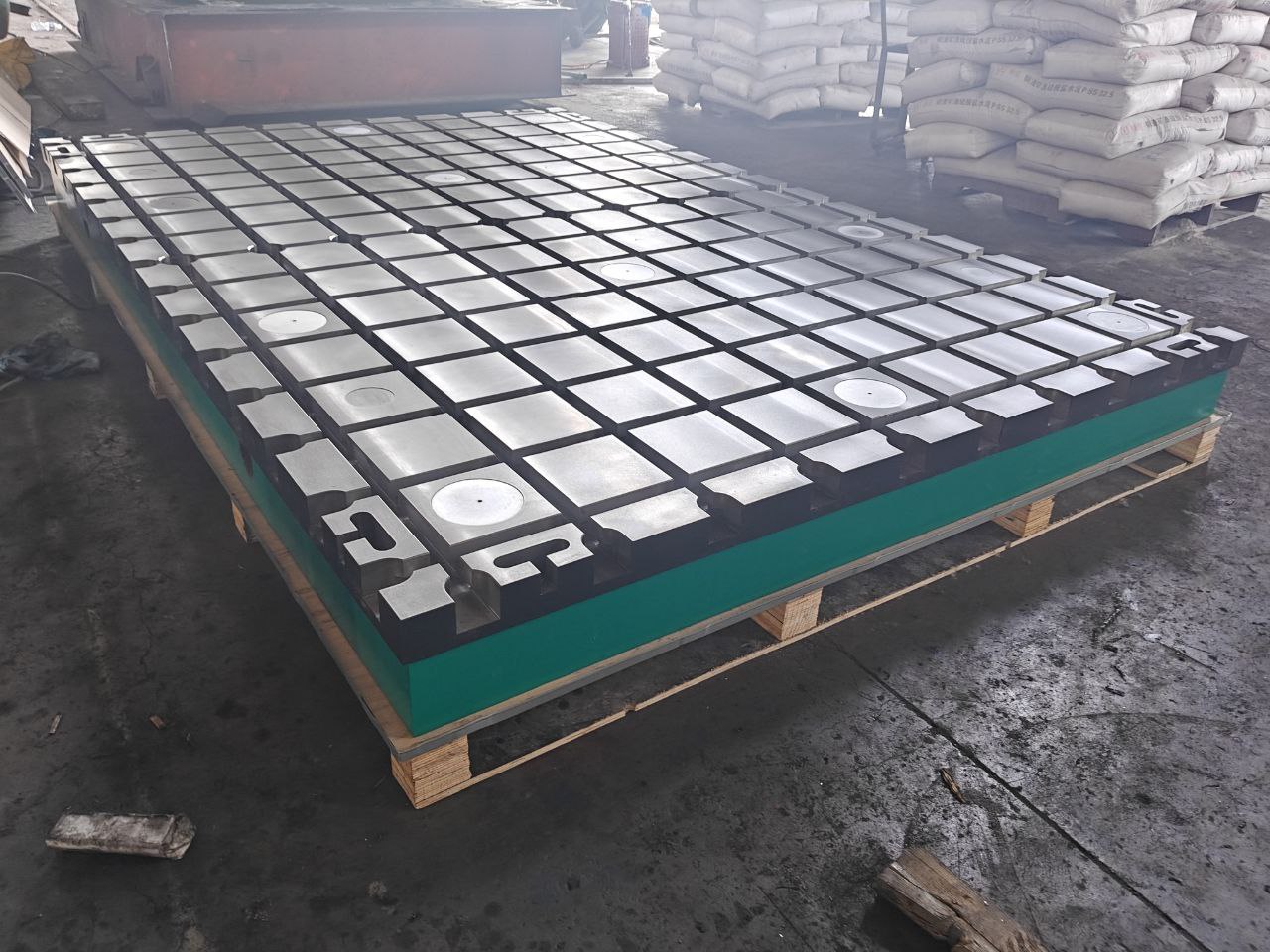

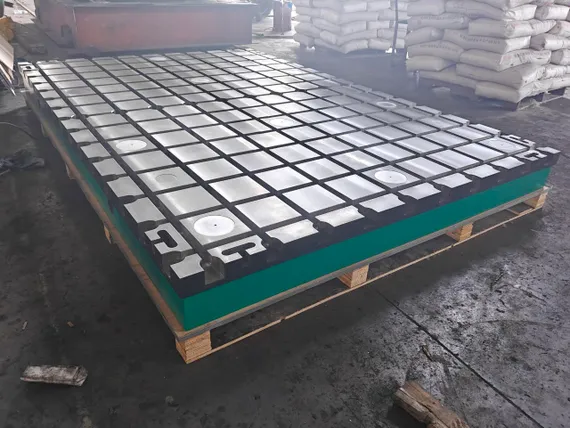

Чугунная монтажно-сварочная плита с Т-образными пазами используется для точной и удобной сборки и сварки деталей. Продукция выполнена в форме плиты, рабочая поверхность прямоугольной формы, Т-пазы располагаются в двух направлениях в виде сетки. Рабочая поверхность обрабатывается шабрением.

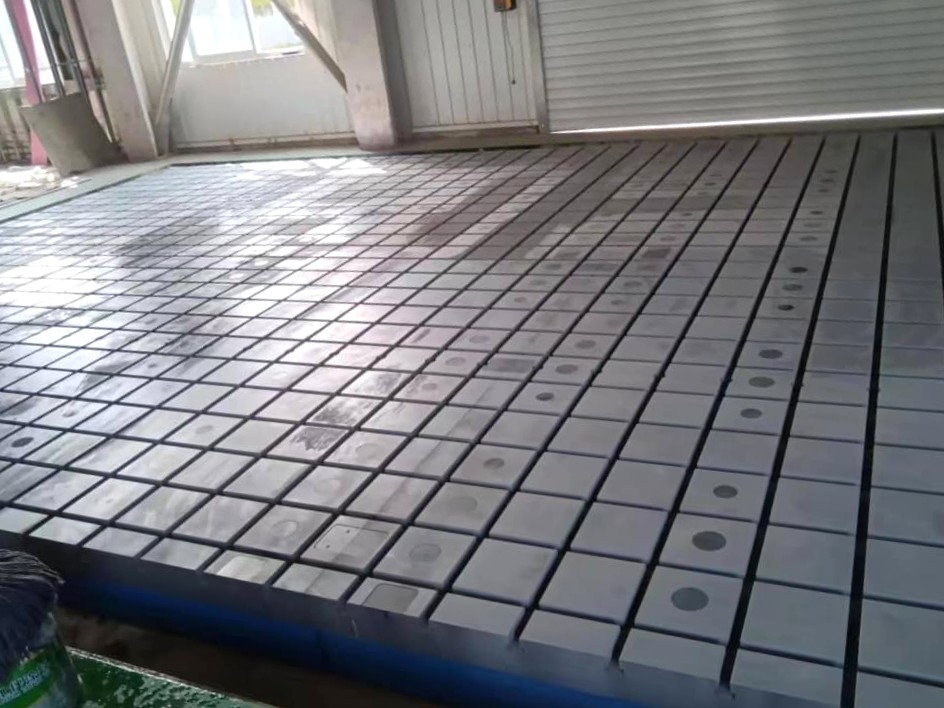

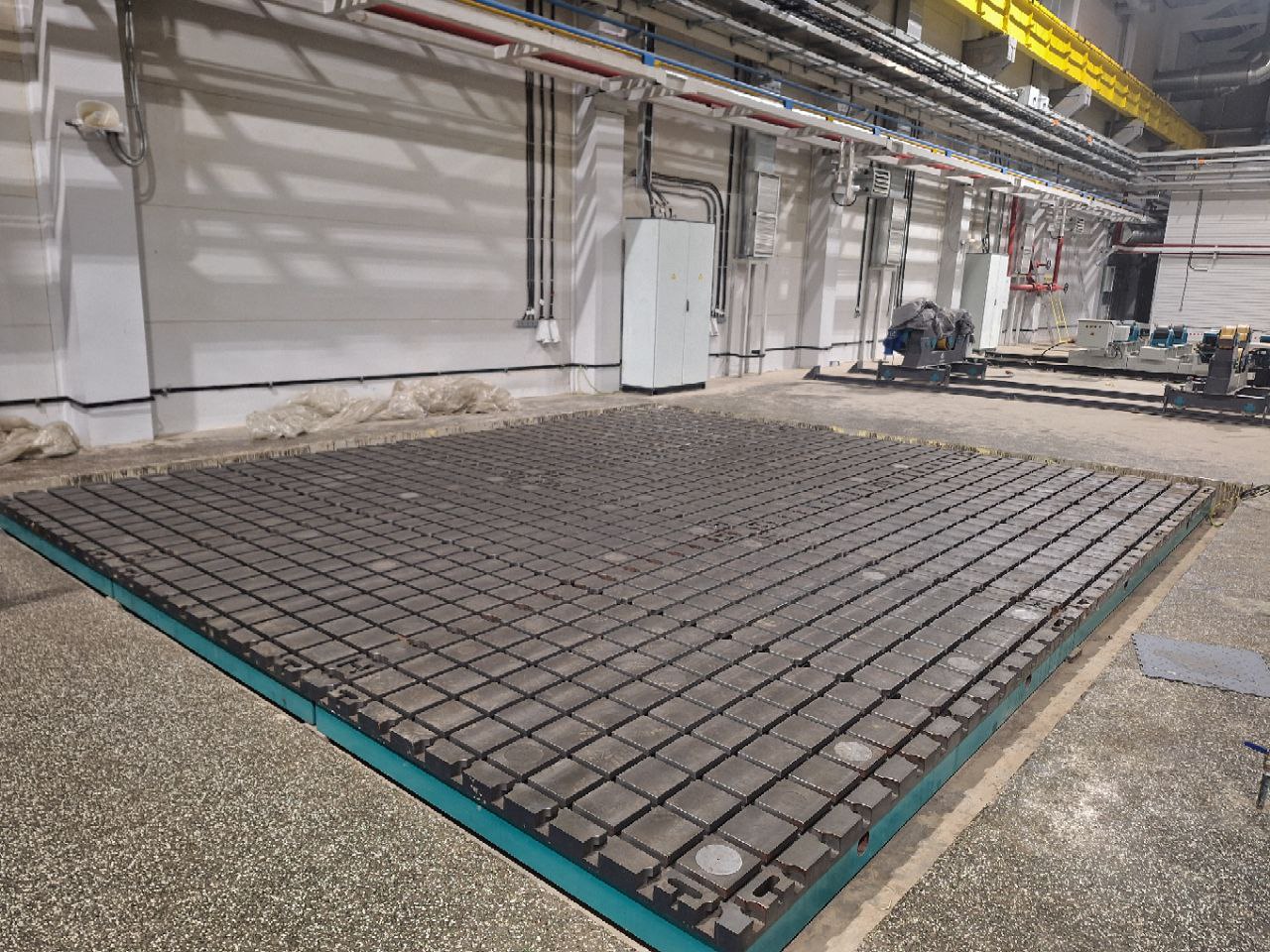

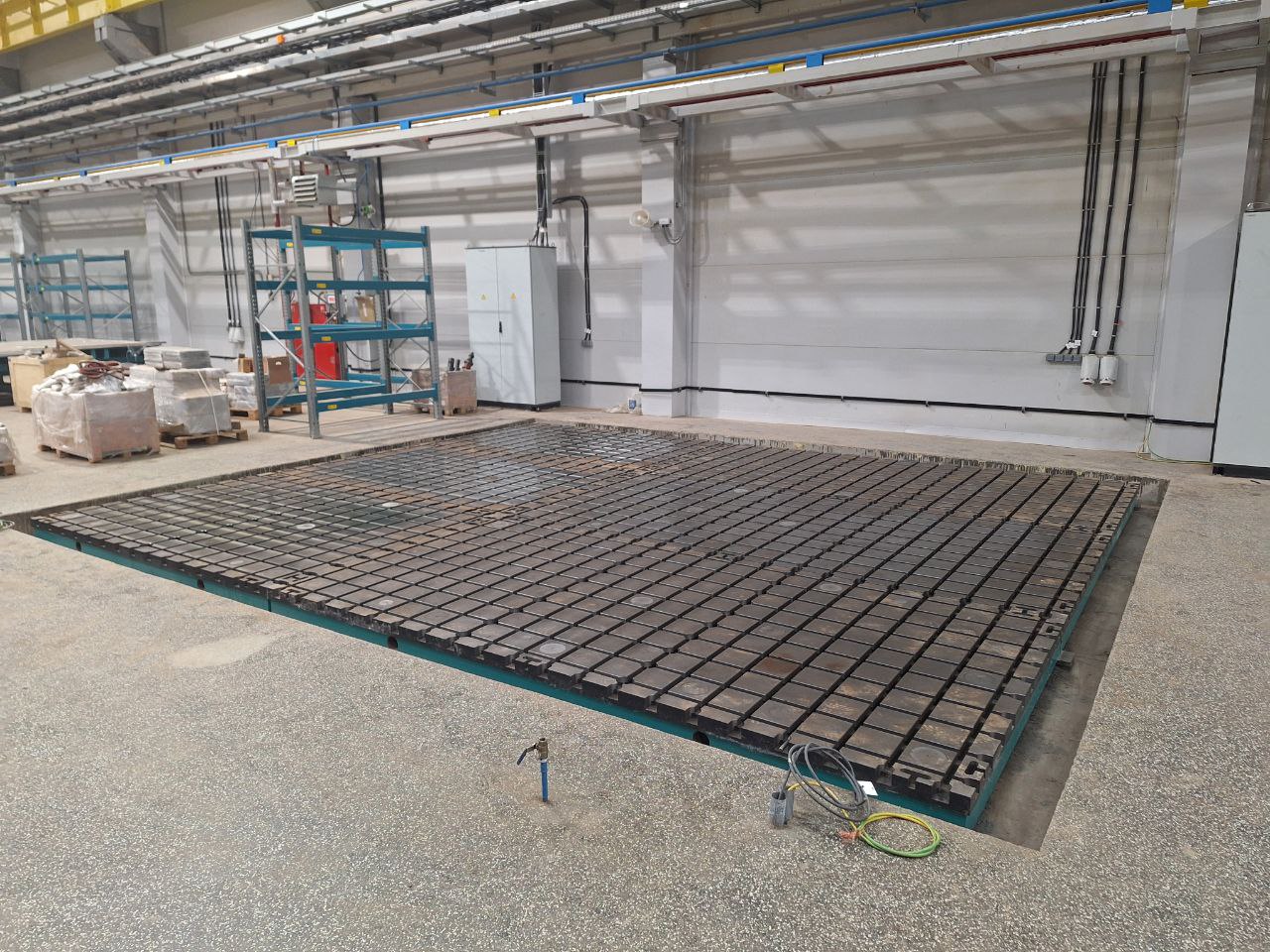

Плита имеет размеры 4000 х 2000 х 200 мм, может изготавливаться размером от 100×100 мм до 3000×8000 мм. По специальному запросу могут изготавливаться плиты необходимого размера в соответствии с чертежами клиента. Плита изготовлена в напольном варианте. Для создания больших поверхностей плиты можно соединять боковыми гранями.
Плиты из чугуна проходят двойную термообработку при температуре в диапазоне 600-700° C. Первая обработка делается сразу после отливки, вторая после грубой обработки. Далее выполняется процесс старения чугунных напольных пластин, чтобы снять напряжение до минимума, обеспечить высокую стабильность и сохранить точность без искажений. Качество чугуна и термической обработки имеет большое влияние на качественные характеристики поверочной плиты. При большом количестве внутреннего напряжения поверхность деформируется. Если продукция не имеет износостойкой обработки, поддержание точности будет невозможно после нескольких применений. Более того, при затрудненной шабровке невозможно минимизировать неровности. Для устранения всех вышеперечисленных факторов мы используем высококачественный чугун. Старение нивелирует остаточное напряжение чугунной поверочной плиты.
Технические характеристики чугунных плит
| Материал плит | Чугун HT 250 (СЧ25) |
| Тип зажимных пазов | Т-образный 28 мм |
| Расположение пазов | Двойное продольно-поперечное (сетка) |
| Размеры плит | 4000 х 2000 х 200 мм |
| Толщина поверхности | 70 мм |

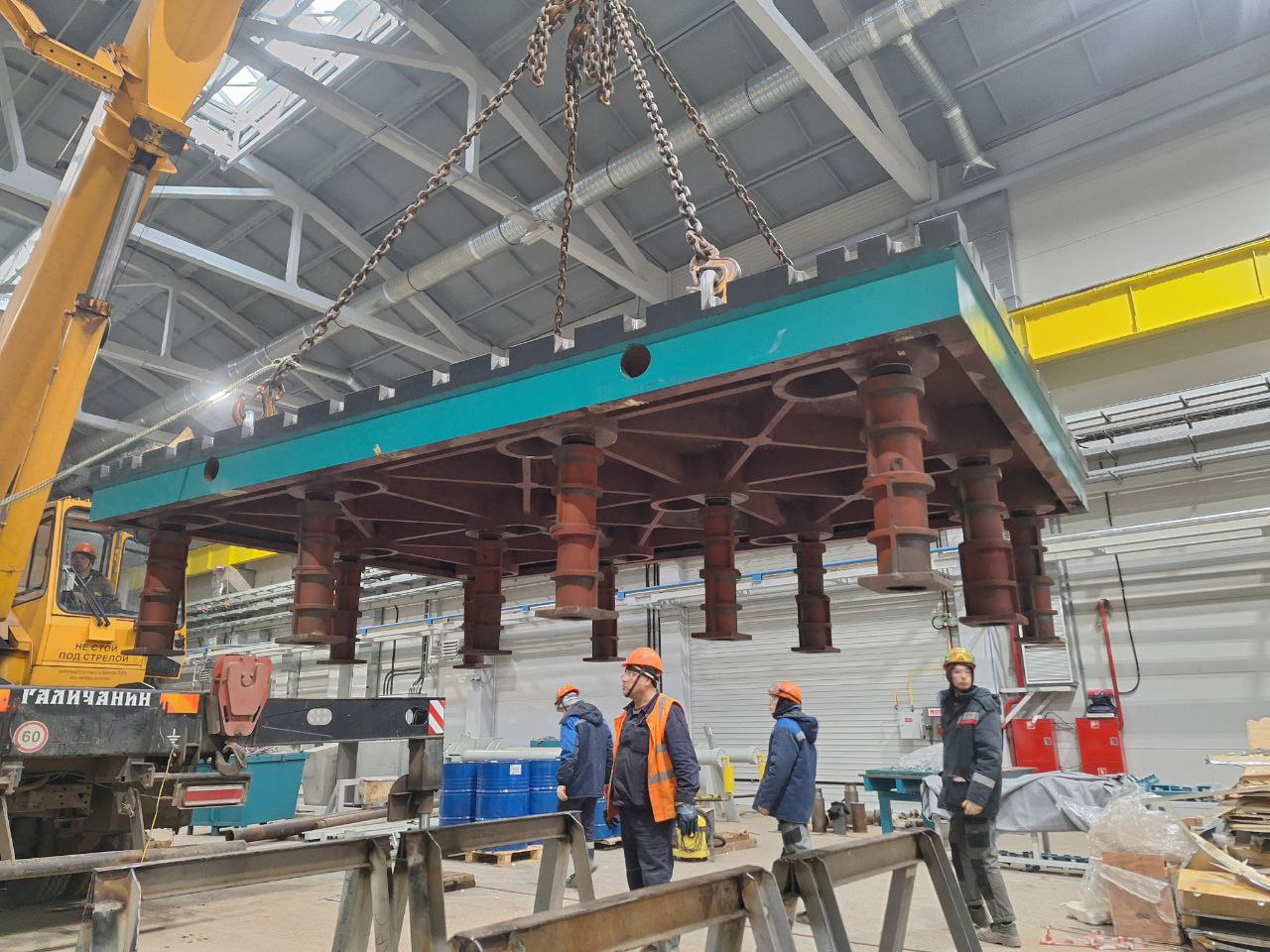

| Толщина ребер жесткости | 30 мм |
| Шаг пазов | 200 мм |
| Плоскостность цельного изделия | 0,1 мм |
| Общая точность сращивания | 0,3 мм |
| Шероховатость рабочей поверхности | Ra 3,2 |
| Шероховатость сборочных поверхностей | Ra 3,2 |
| Шероховатость торцевых поверхностей | Ra 6,3 |

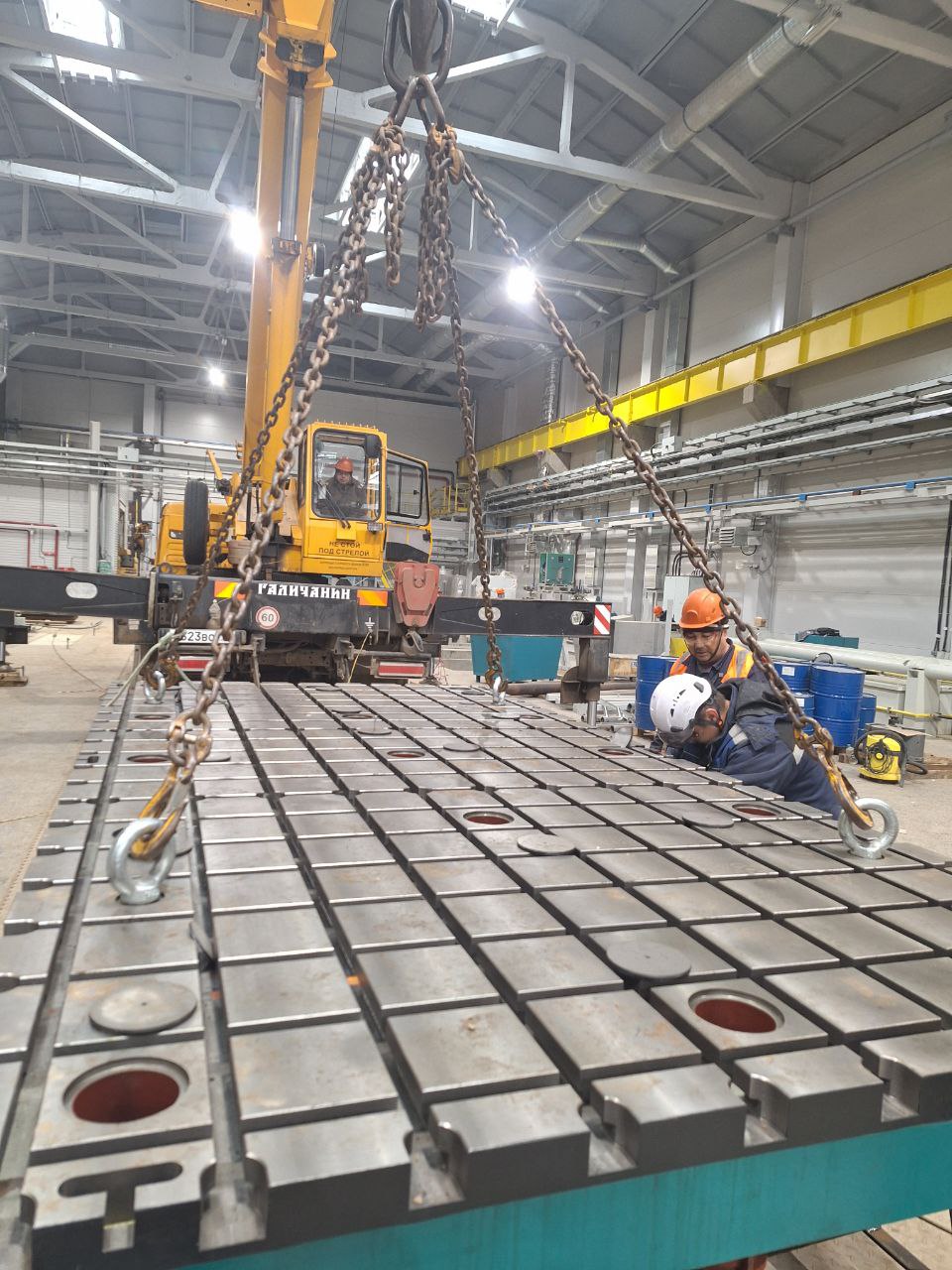

| Отверстия для такелажа плиты | Есть |

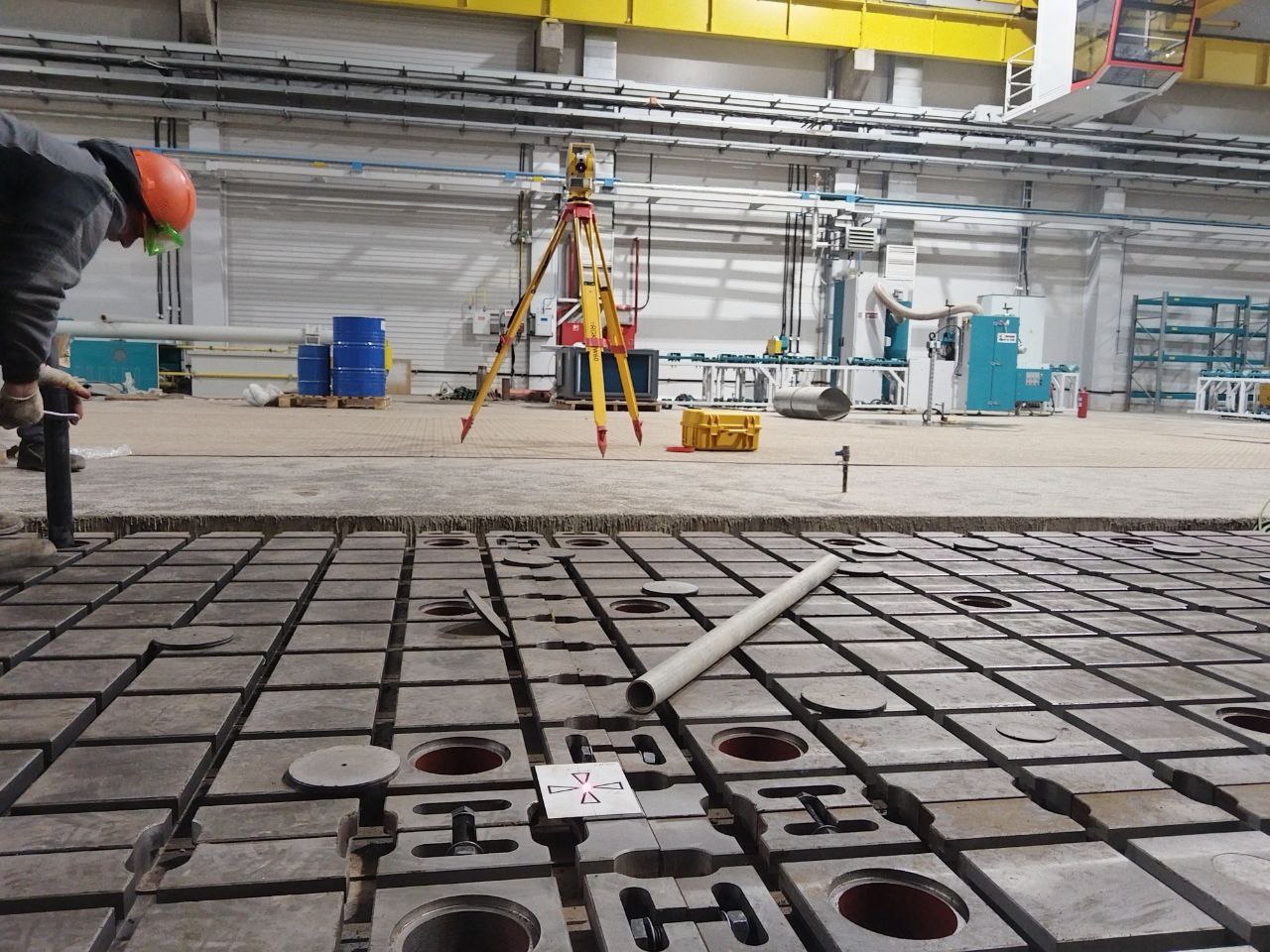

| Способ установки | Крепление закладными анкерами H500 мм |
| Грузоподъемность | 5000 кг на 1 кв. м |
| Вес плиты | Около 5 тонн |
