Чугунная поверочная плита

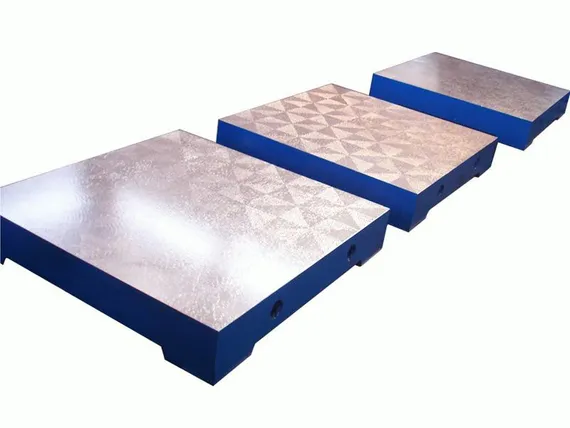

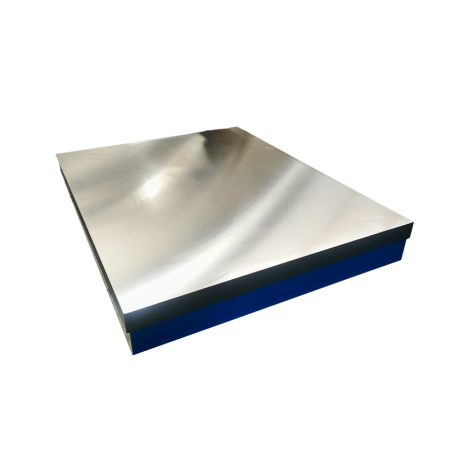

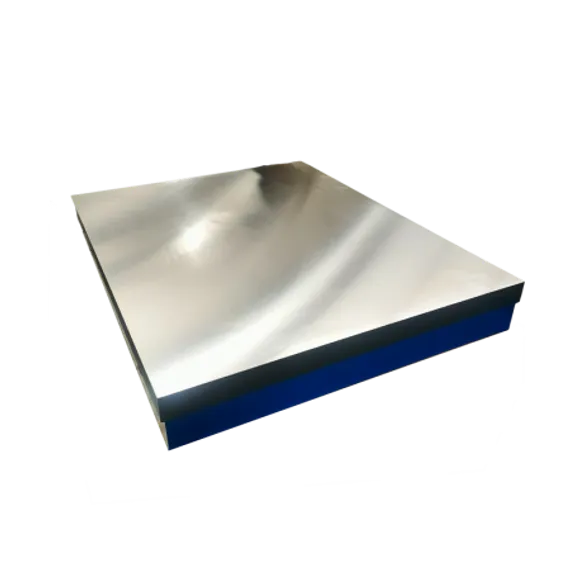

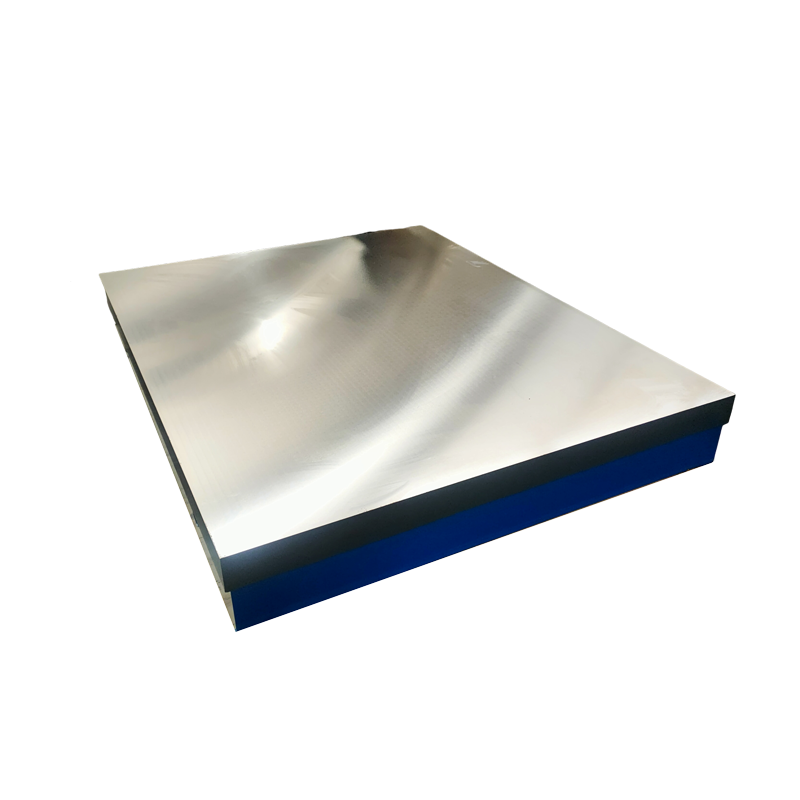

Чугунные поверочные плиты являются точным инструментом, необходимыми для сборки и проверки задач, требующих плоских эталонных поверхностей. Эти прецизионные поверхностные пластины, изготовленные из высококачественного чугуна, имеют снятие внутреннего напряжения и точную отделку для долговечности и точности. Чугунная поверочная плита используется для измерения деталей оборудования и исследования таких их характеристик, как ровность, плоскостность и т.д. Она также может использоваться для абразивной обработки, гравировки, установки оборудования и прочего.

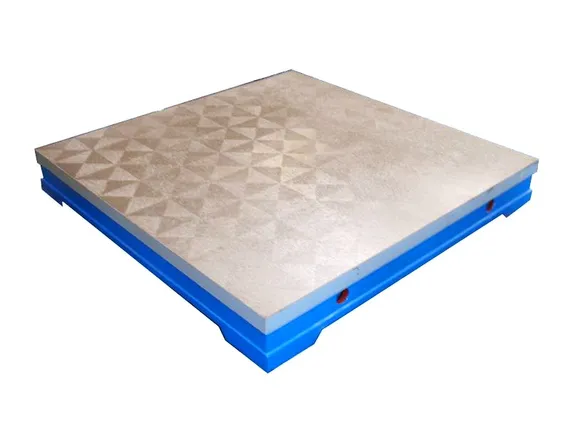

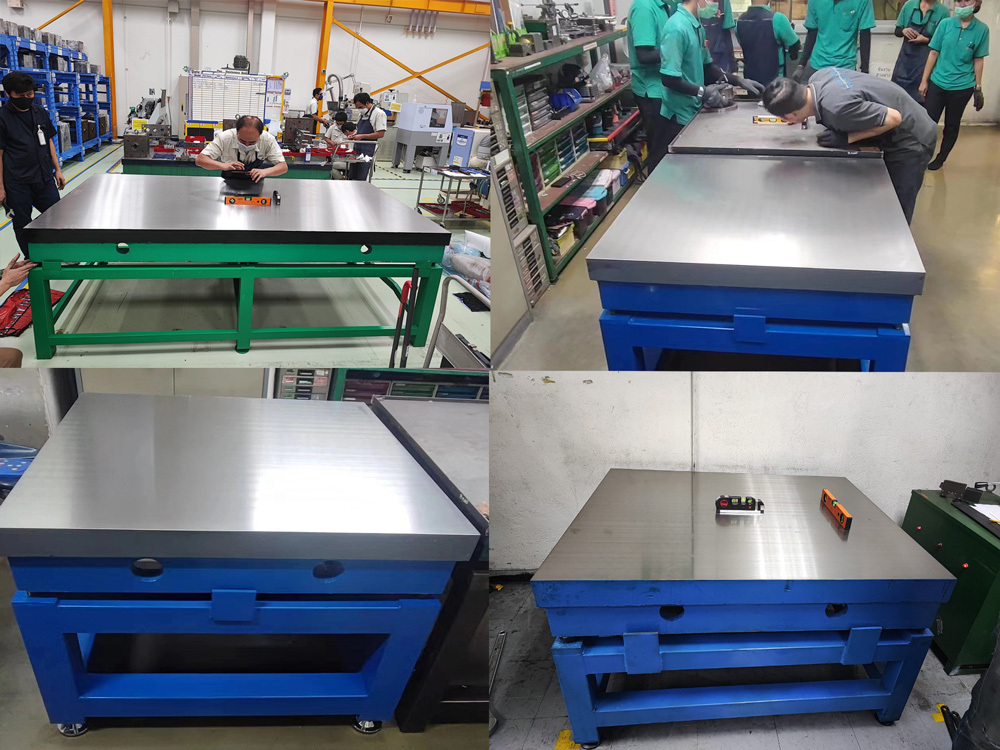

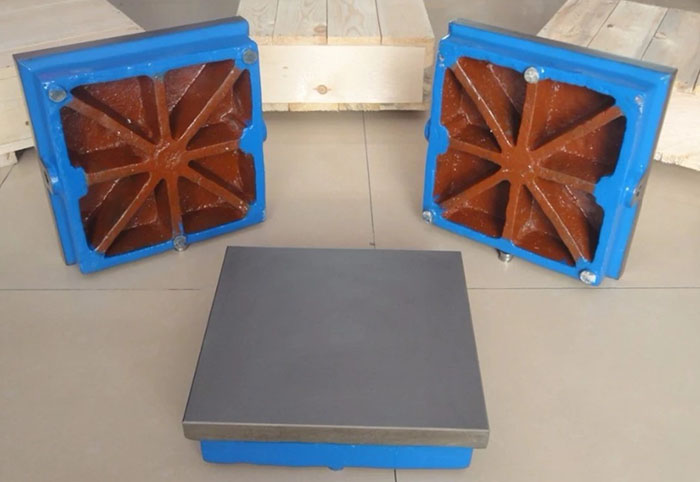

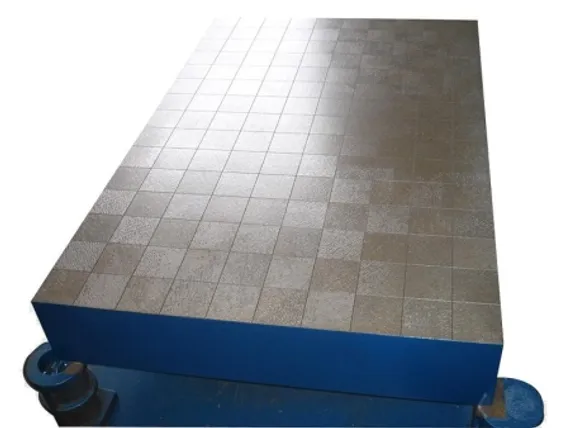

Плиты изготавливаются размером от 100×100 мм до 4000×10000 мм, поверхность плиты может быть гладкая или с координатной разметкойПо специальному запросу могут изготавливаться плиты необходимого размера в соответствии с чертежами клиента. Плиты могут быть изготовлены в напольном варианте или в виде накладных столов, которые устанавливаются с помощью регулировочных винтов на подрамниках или нижних шкафах. Для больших размеров рекомендуется устанавливать на эстакады. Для создания больших поверхностей плиты можно соединять боковыми гранями. Чтобы свести к минимуму проблемы выравнивания и взаимного выравнивания при установке, а также во время будущих периодических проверок, рекомендуется выбирать секционную пластину как можно большего размера, чтобы количество стыков и количество напольных стоек было сведено к минимум.

Плиты из чугуна марки HT200-300 с твердостью рабочей поверхности HB170-240 проходят двойную термообработку при температуре в диапазоне 600-700° C. Первая обработка делается сразу после отливки, вторая после грубой обработки. Далее выполняется процесс старения чугунных напольных пластин, чтобы снять напряжение до минимума, обеспечить высокую стабильность и сохранить точность без искажений. Качество чугуна и термической обработки имеет большое влияние на качественные характеристики поверочной плиты. При большом количестве внутреннего напряжения поверхность деформируется. Если продукция не имеет износостойкой обработки, поддержание точности будет невозможно после нескольких применений. Более того, при затрудненной шабровке невозможно минимизировать неровности. Для устранения всех вышеперечисленных факторов мы используем высококачественный чугун. Старение нивелирует остаточное напряжение чугунной поверочной плиты.

Точность плоскостности на верхней поверхности чугунных пластин соответствует II или III классу по стандарту DIN 876. Более высокую точность плоскостности можно получить с помощью дополнительной ручной обрабтки по запросу. Поверхностная шероховатость на пластинах, полученная путем процесса высокоскоростного фрезерования с ЧПУ, обычно составляет Ra 3.2 μm. Более низкая шероховатость, такая как Ra 1,6 мкм, также может быть обеспечена по дополнительному запросу.

При износе поверхности поверочной плиты она может быть обработана шабрением для восстановления точности. Для исследования плоскости поверхности можно использовать точный и удобный метод окраски.

Стандарт проверки класса точности методом проверки окраской:

• Класс 0 и Класс 1: на каждом участке площадью 25 мм2 не менее 25 точек.
• Класс 2: на каждом участке площадью 25 мм2 не менее 20 точек.
• Класс 3: на каждом участке площадью 25 мм2 не менее 12 точек.
