Описание

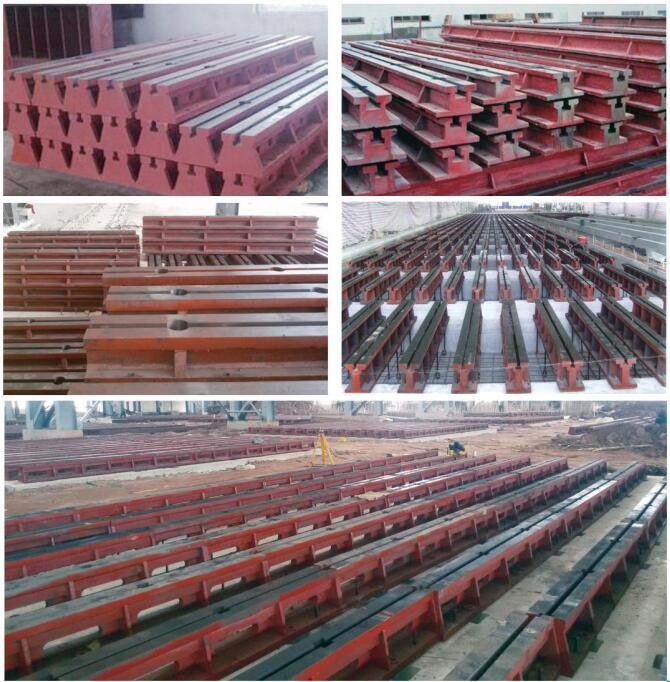

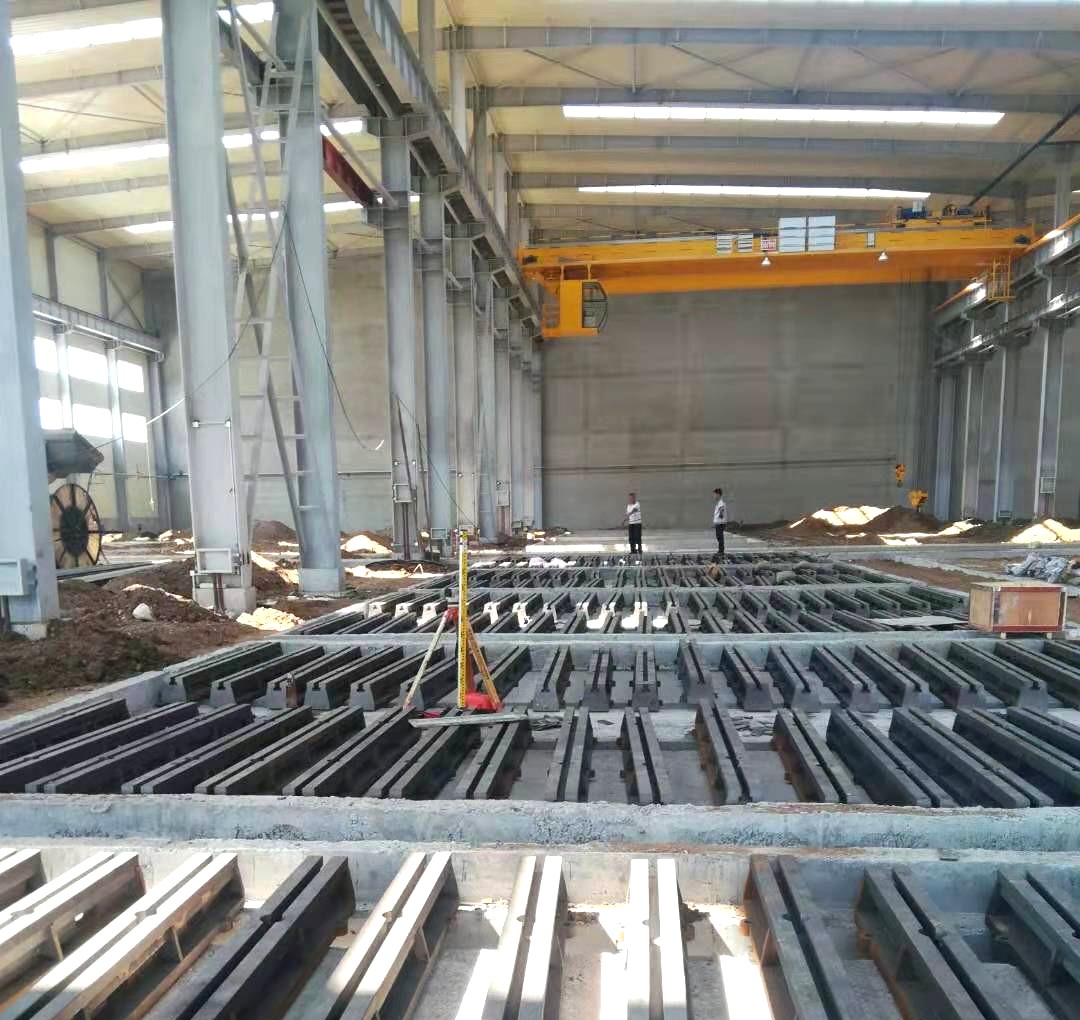

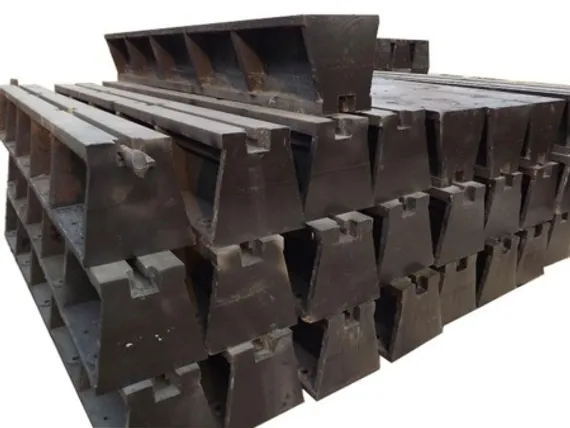

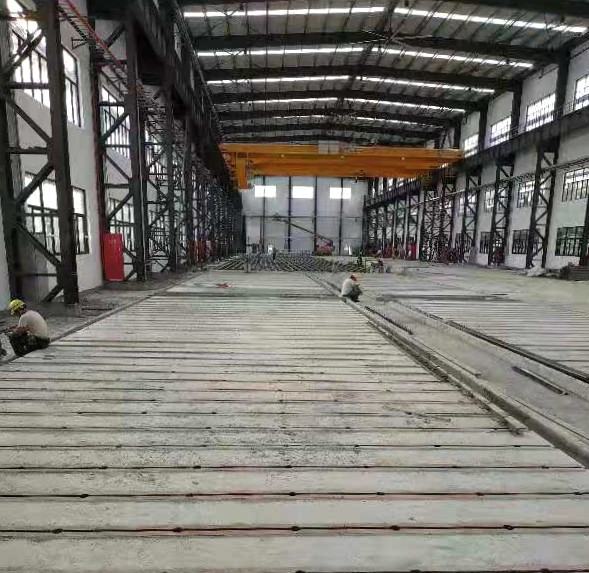

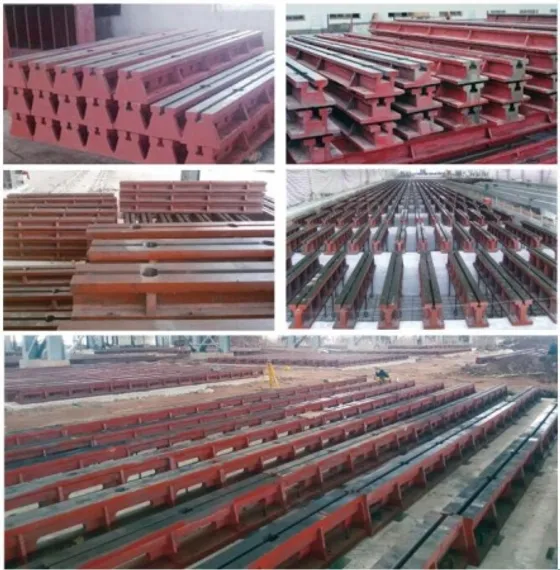

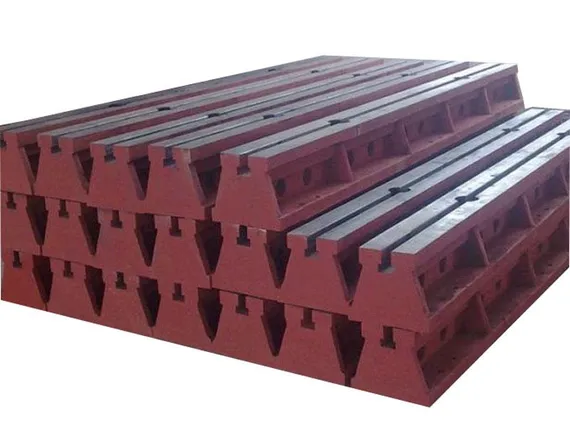

Чугунные направляющие напольные рельсы используются для установки, сварки, тестирования и проверки крупного оборудования. Рельсы обеспечивают точное позиционирование и жесткую фиксацию оборудования или деталей изделий. Т-образный паз по центру пластины позволяет размещать по длине рельса оснастку и крепежи, которые вставляются в паз с помощью специальных отверстий. Для выравнивания и крепления рельса в коплекте поставляются подставки, по запросу могут предоставляться пружинные крепления для поглащения вибрации. В отличие от крупных чугунных поверочных плит, направляющие рельсы дешевле и занимают меньше места. Возможность соединять рельсы последовательно или укладывать их паралельно, позволяет создавать большие рельсовые монтажные платформы.
Рельсы из чугуна марки HT200-300 с твердостью рабочей поверхности HB170-240 проходят двойную термообработку при температуре в диапазоне 600-700° C. Первая обработка делается сразу после отливки, вторая после грубой обработки. Далее выполняется процесс старения чугунных напольных пластин, чтобы снять напряжение до минимума, обеспечить высокую стабильность и сохранить точность без искажений.
Точность плоскостности на верхней поверхности T-образных чугунных пластин соответствует II или III классу по стандарту DIN 876. Более высокую точность плоскостности можно получить с помощью дополнительной ручной обрабтки по запросу. Поверхностная шероховатость на пластинах, полученная путем процесса высокоскоростного фрезерования с ЧПУ, обычно составляет Ra 3.2 μm. Более низкая шероховатость, такая как Ra 1,6 мкм, также может быть обеспечена по дополнительному запросу.
Технические характеристики монтажного рельса
| Материал пластин | Чугун HT200-300 |
| Способ крепления оснастки | Т-образный паз |
| Твердость рабочей поверхности | HB170-240 |
| Длина рабочей поверхности | 1500 - 4000 мм |
| Класс точности | II - III |
| Рабочая температура | 15 - 25°C |
