Характеристики
Описание
Сварочный выпрямитель инверторного типа для сварки штучным электродом (MMA) для применения в промышленных и монтажный условиях. Применим для сварки низкоуглеродистых, низколегированных и нержавеющих сталей.
- Хорошие динамические характеристики, стабильная дуга, хороший внешний вид сварного шва, низкий разбрызгивание
- Высокий цикл рабочей нагрузки, подходящий для применения в для тяжёлой промышленности.
- Функция автоматической компенсации колебаний входного напряжения
- Цифровое управление сварочным источником и технология мягкого переключения с высокой надёжностью.
- Использование на плате управления технологии SMT с очень низкой частотой отказов печатных плат.
- Специальная защита от поражения электрическим током.
- Цифровой дисплей панели управления.
- Предварительная установка сварочного тока, тока форсирования дуги (arc force) и тока горячего старта (hot start).
- Функция сохранения и выбора рабочих программ.
- Резервный разъём для подключения дистанционного управления для контроля и управления параметрами сварки процессором системы управления.
- Защита от перегрева силового блока и ошибок питания (повышенное или пониженное напряжение, отсутствия фазы сети питания).
- Индикация ошибок.
- Принудительное воздушное охлаждение вентилятором.
- Хорошие массо-габаритные характеристики.
- Подключение к системе удаленного мониторинга.
Технические характеристики сварочного инвертора
Напряжение питания ~3×380 В ±15%, 50/60 Гц
Напряжение холостого хода 83,5 В
Потребляемая мощность 25,1 кВ-А
Потребляемый ток 38,2 А
Цикл рабочей нагрузки (ПВ) 60% при +40°C
Эффективный КПД 87%
Фактор мощности (cos φ) 0,91
Диапазон регулировки сварочного тока 10 - 500 А
Диапазон регулировки тока форсирования дуги 0 - 120%
Диапазон регулировки тока горячего старта 0 - 120%
Диаметр штучных электродов до 6 мм
Охлаждение силового блока воздушное принудительное
Класс защиты IP21S
Класс изоляции H
Габаритные размеры (Д × Ш × В) 630 × 290 × 540 мм
Масса 42 кг
Конструктивные особенности оборудования Huayuan Electric
- Все важные компоненты, такие как модули IGBT, диоды, интегральные схемы, реле, регуляторы тока и напряжения, используются от всемирно известных брендов с высокой надёжностью – Omron, Semikron, Infinion (Siemens), Mitsubishi Electric, Molex.
- Управляющие процессоры dsPIC от Microchip с встроенными ядрами MCU и DSP для более точного и быстрого управления процессом сварки.
- Использование двойных модулей IGBT и полномостовой схемы инвертирующего контура.
- Технология плавного включения, которая повышает надёжность модулей IGBT.
- Высокая эффективность и хорошее энергосбережение.
- Отличный дизайн, высокое качество сборки, высокая надёжность.
- Хорошая эргономика органов управления.
- Высокая степень защиты от воздействия факторов окружающей среды, хорошая пыле- и влагозащищённость.
Функции панели управления сварочного инвертор:
- Предварительная установка параметров сварки: ток сварки / сварочное напряжение / ток горячего старта.
- Цифровой дисплей ток сварки / сварочное напряжение.
- Сохранение всех параметров сварки.
- Индикация питания.
- Индикация перегрева.
- Индикация отклонения напряжения сети.
- Выбор управления: панель управления или пульт дистанционного управления.

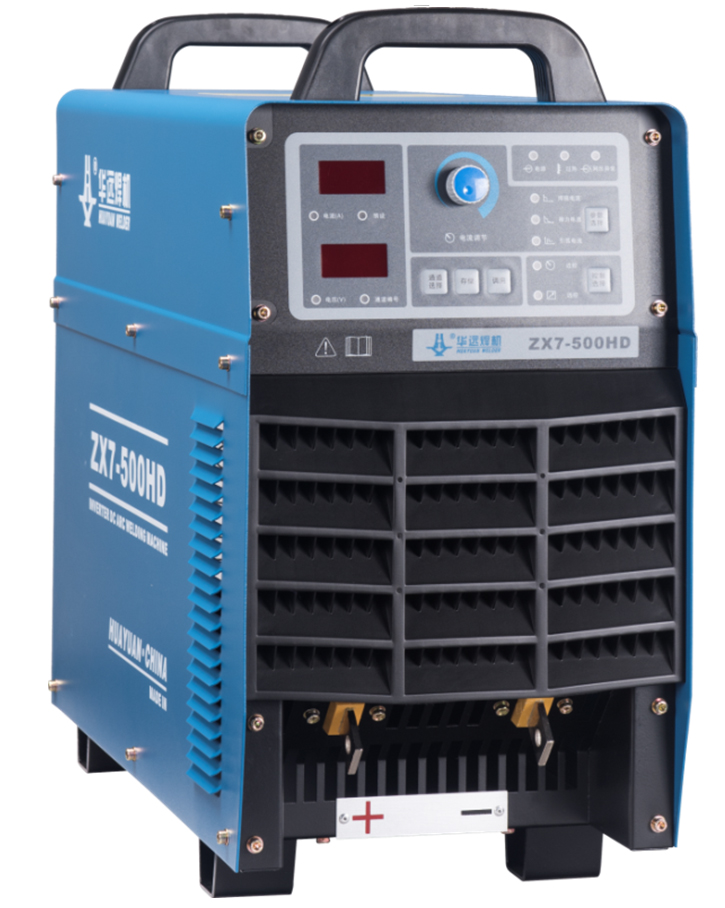

Комплектация сварочного инвертора ZX7-500HD
Сварочный инвертор ZX7-500HD поставляется в следующей стандартной комплектации:
- Источник питания с кабелем питания
- Сварочный кабель с электрододержателем
- Кабель «земля» с зажимом
- Инструкция по эксплуатации
- Паспорт изделия
- Упаковка
