Характеристики
Описание

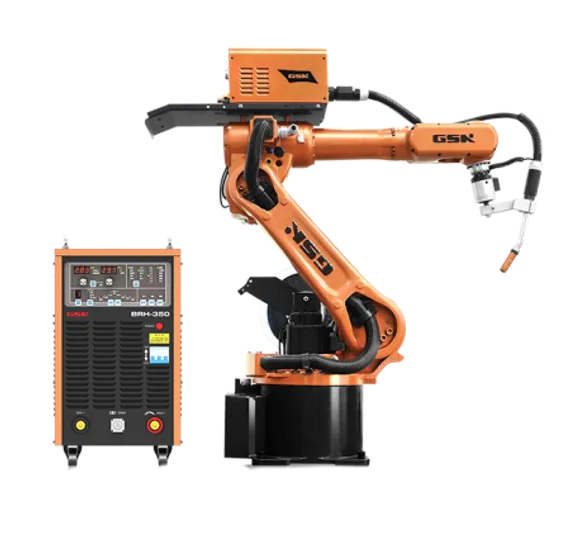

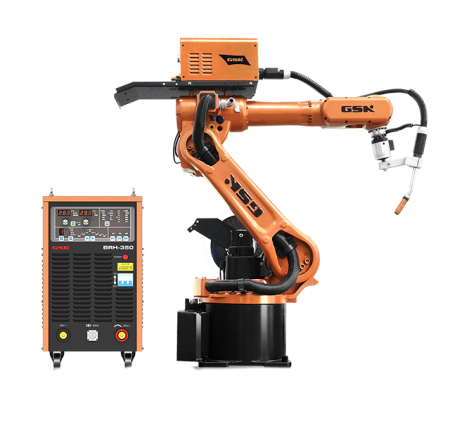

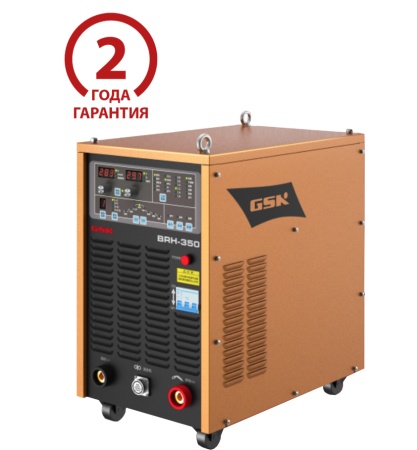

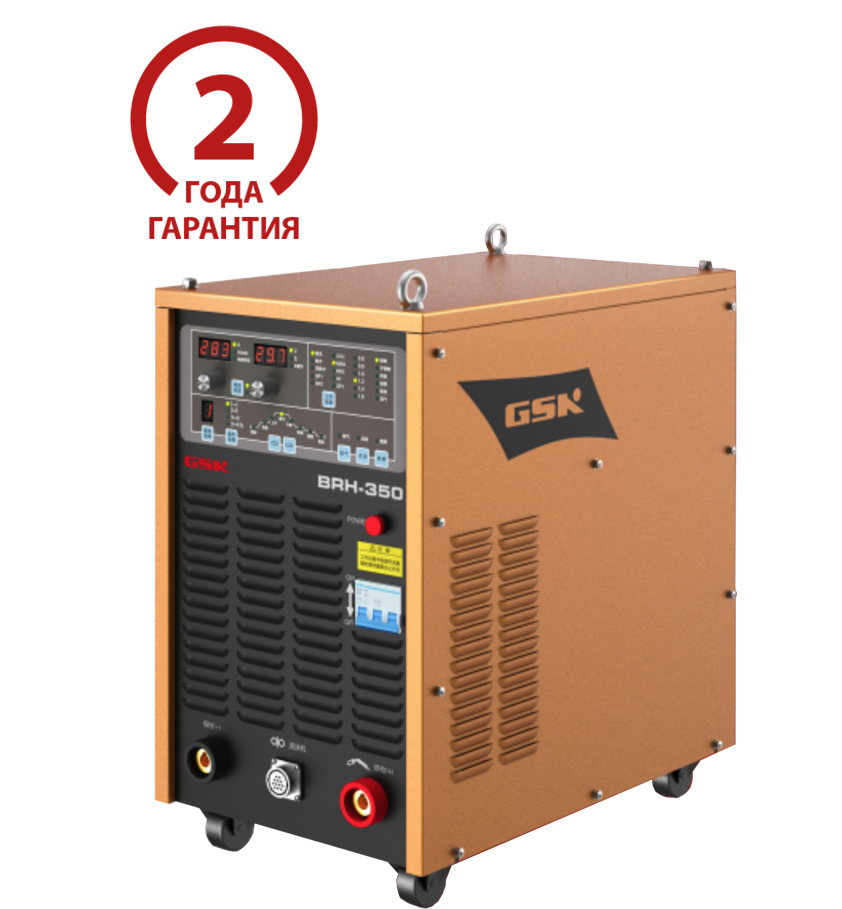

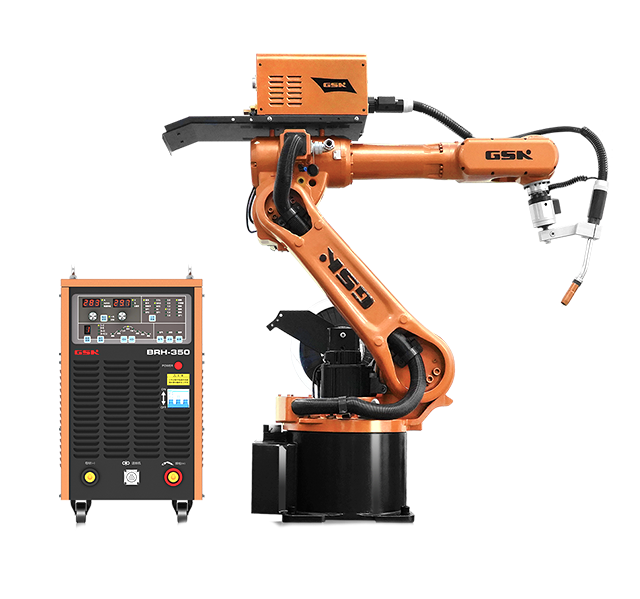

И робот RH GSX, и сварочный аппарат BRH-350 являются полностью независимо разработанными продуктами GSX и могут настраивать функции в соответствии с особыми потребностями. Производитель предоставляет 2 года гарантии на оборудование.
Независимо разработанная полностью цифровой сварочный источник и робот имеют цифровое коммуникационное соединение с простым и надежным оборудованием и богатым коммуникационным контентом.

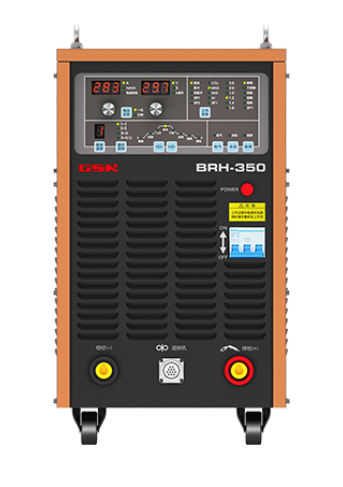

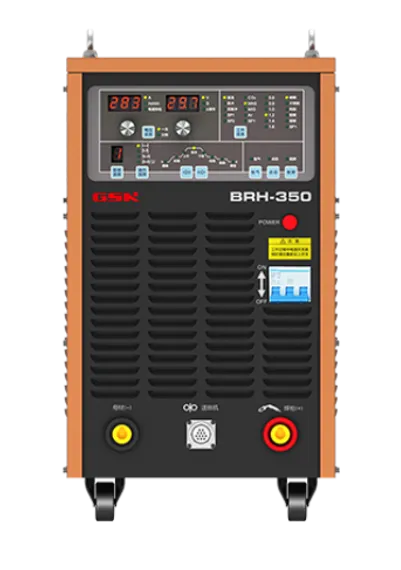

Преимущества источника BRH-350, GSX
Цифровая технология управления
- Полностью цифровая технология управления обеспечивает отличные сварочные работы. Внедрение двухъядерной архитектуры DSP+FPGA, управление инвертором IGBT и управление с замкнутым контуром тока и напряжением, управление питателем проводов, фильтрация отбора проб сигнала и защита системы - все это обрабатывается в цифровом виде.
- Полностью цифровая плата управления мягким сенсорным ключом, чтобы сделать работу более удобной для пользователя. Оцифровка хранилища регулировки параметров, мягкие сенсорные клавиши, поворотные переключатели кодирования, крупномасштабные настройки светодиодов и параметры дисплея, с отличной эксплуатационной и видимостью; большое пространство памяти обеспечивает надежное хранение нескольких наборов параметров памяти.
- Оцифровка интерфейса.Сварочный аппарат подключен цифровой связью с роботом и проволочным податчиком, а пульт все еще точен и надежен.
Технология Four Low Splash
- Сварочный аппарат BRH-350 использует передовую технологию низкозабрызговой сварки для уменьшения тока в начале капельного перехода и процесса усадки шва, благодаря чему количество брызг более чем на 10% меньше, чем у сварочного аппарата, управляемого обычными волновыми формами.
- В процессе низкоточной сварки тонких пластин ниже 2,3 мм он может в основном соответствовать требованиям отсутствия шлифования после сварки.
Высококачественный двигатель подачи проволоки
Высококачественные двигатели подачи проволоки дополняют цифровое управление замкнутым контуром.
- Проволочный двигатель подачи настроен британской высокотехнологичным предприятием PML Company. Он использует превосходный прецизионный двигатель с плоской печатью постоянного тока и механизм подачи проволоки на четыре колеса с фотоэлектрическим кодировщиком обратной связи со скоростью.
- С точки зрения управления принят режим управления двумя петлями тока и скорости. Цифровая фильтрация ПЛИС обрабатывает сигналы тока и скорости и проводит мониторинг неисправностей. Оптимизированный по параметрам цифровой контроллер замкнутого цикла делает устройство подачи проводов отличными динамическими и статическими характеристиками, закладывая прочную основу для высокоуровневых сварочных характеристик.
Двухшинный интерфейс
Подключение управления к шине Devicenet. Оно имеет хорошо функционирующий и открытый протокол связи, который является кратким и надежным и может быть интегрирован гибко. Меньше количества линий связи / большой путь передачи / антивмешательство. Установка оборудования проще и надежнее, чем традиционные сварочные аппараты, а объем передачи информации значительно больше.
Синхронизация координации между сварочным аппаратом и роботом
Синхронный режим работы гибкой координации между сварочным аппаратом и промышленным роботом.
Технические характеристики источника BRH-350, GSX
| Источник питания для сварки | |
| Модель | BRH-350 |
| Номинальное входное напряжение, частота | Трехфазный, 380 В±10%, 50/60 Гц |
| Номинальная входная емкость | 13,3 тыс.VA/12,6 кВт |
| Номинальный входной ток | 21,2 A |
| Коэффициент мощности | 0,95 |
| Номинальный выходной ток и напряжение | 350 A / 31,5 В |
| Номинальная скорость загрузки | 60% |
| Номинальное напряжение без нагрузки | 73 В |
| Диапазон выходных токов | 30-400 A |
| Диапазон выходного напряжения | 12-38 В |
| Защитный газ | CO2 MAG |
| Применимые типы сварочной проволоки | Сварочная проволока из цельного сердечника/фармпрепарата |
| Диаметр сварочной проволоки | 0,8 0.1, 0.9, 1.0, 1.2 |
| Номер хранения условий сварки | 16 |
| Уровень изоляции | Трансформатор F-класса, реактор H-класса |
| Размер фигуры (Ш*Д*В) | 350 x 571 x 638 мм |
| Вес источника | 45 кг |
| Устройство подачи проволки | |
| Модель 1 (Робот) | WF8001 |
| Модель 2 (ручная работа) | WF8002 |
| Диаметр сварочной проволоки | 0.8 0.1, 0.9 0.1, 1.0, 1.2.1.1.1 |
| Скорость подачи проволоки | 0,4-200 м/мин |
| Вес для переноски сварочной проволоки | до 25 кг |
| Вес устройства | 8 кг |
| Другие комплектующие | |
| Сварочный пистолет (ручная работа) | MANU-350-3M-EUR |
| Сварочный пистолет (робот) | Авто-350-1М-ЕВР |
| Регулятор расхода газа | CF-25022 |
| Сварной кабель | BRH350-BCW/BRH350-RCW 5 метров |
| Кабель для подачи проволоки | HGJ301-002-5M 5 метров |
| Питающий кабель | BRH350-WFCW 5 метров |
| Блок дистанционного управления | CB-6001 |
| Кабель управления пультом дистанционного управления | BRH350-CBCW 5 метров |
| Коммуникационный кабель | BRH350-DCCW 5 метров |
| Гарантия производителя | 2 года |
