Описание

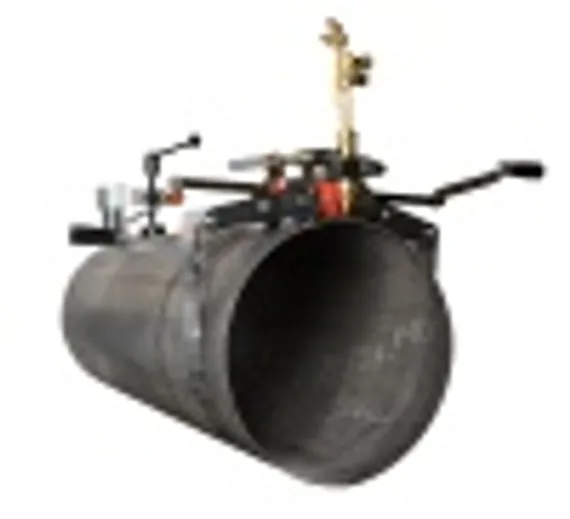

Переносная машина газовой резки Tubocut IV предназначена для резки и подготовки фаски на стальных трубах с наружным диаметром от 400 мм (15,7") до 1600 мм (63").

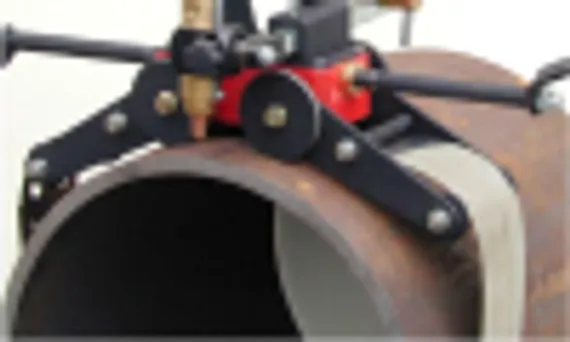

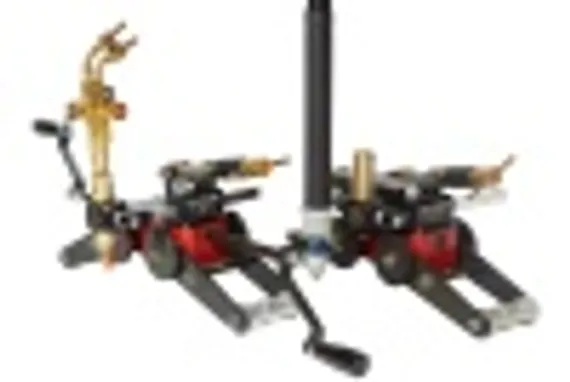

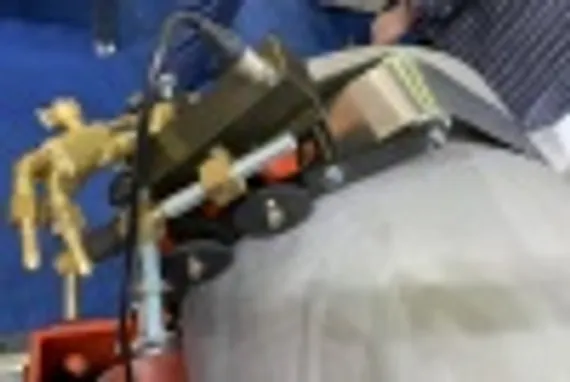

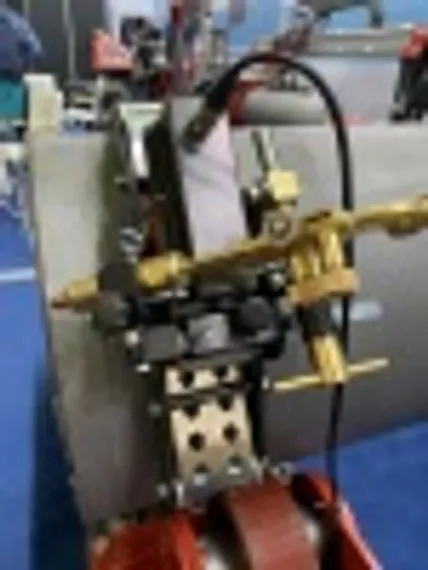

В состав машины TUBOCUT IV входит каретка с приводными колесами, прижимными рычагами, прижимными роликами и шарнирно закрепленным газокислородным резаком с горизонтальной и вертикальной регулировкой. Перемещение каретки осуществляется по стальному бандажу, который закреплён на теле трубы и протянут через прижимные ролики. Стальной бандаж плотно натягивается прижимным винтом, расположенным справа на каретке.
Привод четырех приводных колес реализовывается через червячный редуктор, который приводят в движение вращая приводные рукоятки. Двустороннее расположение данных рукояток обеспечивает работу с каждой стороны трубы, а так же гарантирует, что во время процесса резки оператору не придётся изменять своё положение.

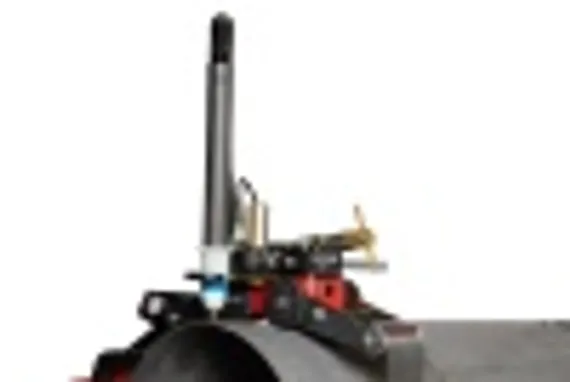

Кроме газокислородной резки труб машина TUBOCUT IV может применяться для плазменной резки. В этом случае вместо резака может устанавливаться суппорт для плазмотрона.

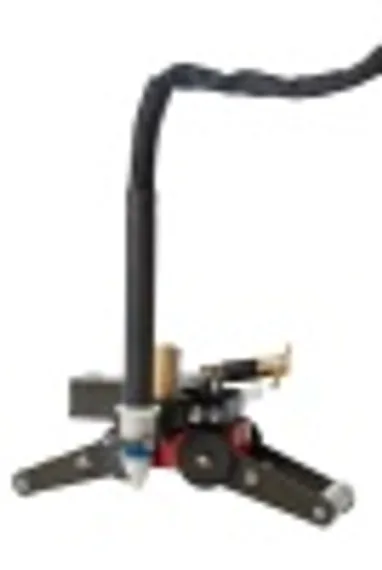

Суппорт для плазматрона служит для установки на стандартную машину Tubocut плазменного резака для плазменной резки труб. Применим ко всем моделям Tubocut. Рекомендуется использовать с моделью Tubocut-IV с электроприводом.

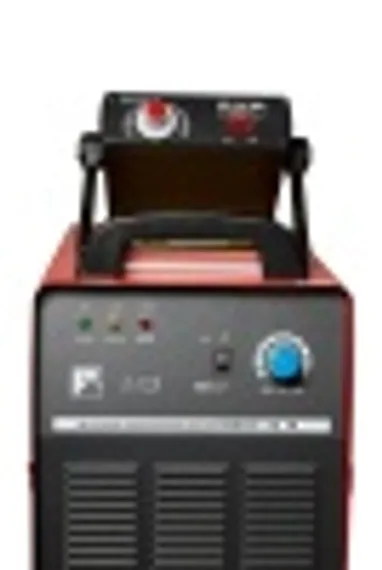

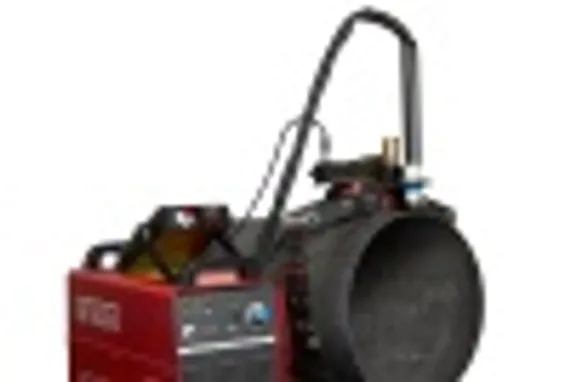

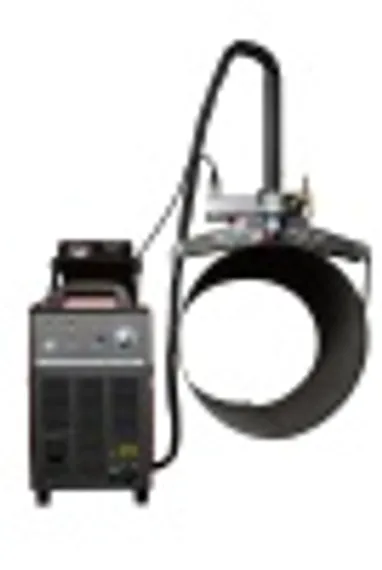

Возможна поставка комплекта для плазменной резки труб, состоящего из машины Tubocut с электроприводом и суппортом, источника плазменной резки, плазматрона и компрессора.
Преимущества трубореза Tubocut IV, GLOOR
- Удобная направляющая и точная резка
- Легкая установка и управление
- Жесткость и прочность в конструкции
- Великолепное качество резки
- Точная центровка и зажим на трубе посредством специального зажимного устройства
- Качество и точность резки за счет трехточечного суппорта направляющей и приводных роликов
- Возможность резки фаски до 45º с помощью угловой шкалы держателя горелки

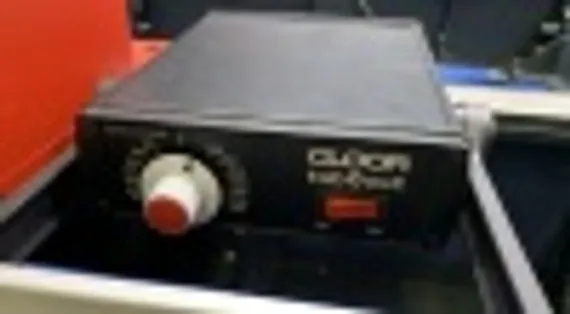

Применение опционально поставляемого электрического привода с дистанционным управлением дает дополнительные преимущества:
- плавная регулировка скорости резки 0 - 700 мм/мин посредством потенциометра, установленного на блоке дистанционного управления
- выбор направления резки “налево” или “направо” на блоке дистанционного управления
- постоянная скорость и высокое качество резки
Технические характеристики Tubocut IV, GLOOR
| Минимальный диаметр трубы | 400 мм (15,7") |
| Максимальный диаметр трубы | 1600 мм (63") |
| Диапазон толщины резки | 3 - 50 мм |
| Горючий газ | ацетилен или пропан |
| Размеры | 650х400х200 мм |
| Вес | 9,8 кг |
| Напряжение | 220 В |
| Частота | 50 Гц |
| Потребляемая мощность | 75 Вт |
| Скорость резания | 0 - 700 мм/мин |
- труборезная машина
- режущая горелка
- 2 приводные рукоятки
- набор режущих сопел 3 – 50 мм для ацетилена или пропана
- набор прочисток для сопел
- универсальный ключ
- шестигранный ключ 2,5 мм
- гаечный ключ 13 мм
Дополнительные опции:
- электрический привод с дистанционным управлением
- пояса-бандажи для диаметра труб 400-600 мм, 600-1000 мм, 800-1300 мм, 1200-1600 мм
- упаковочный ящик
