Мини система поддува для защиты обратной стороны кольцевых швов для орбитальной сварки труб с внутренним диаметром от 17 до 49 мм. Модульная система обеспечивает подачу защитного газа внутрь трубы с креплением для теплоустойчивых уплотнений.

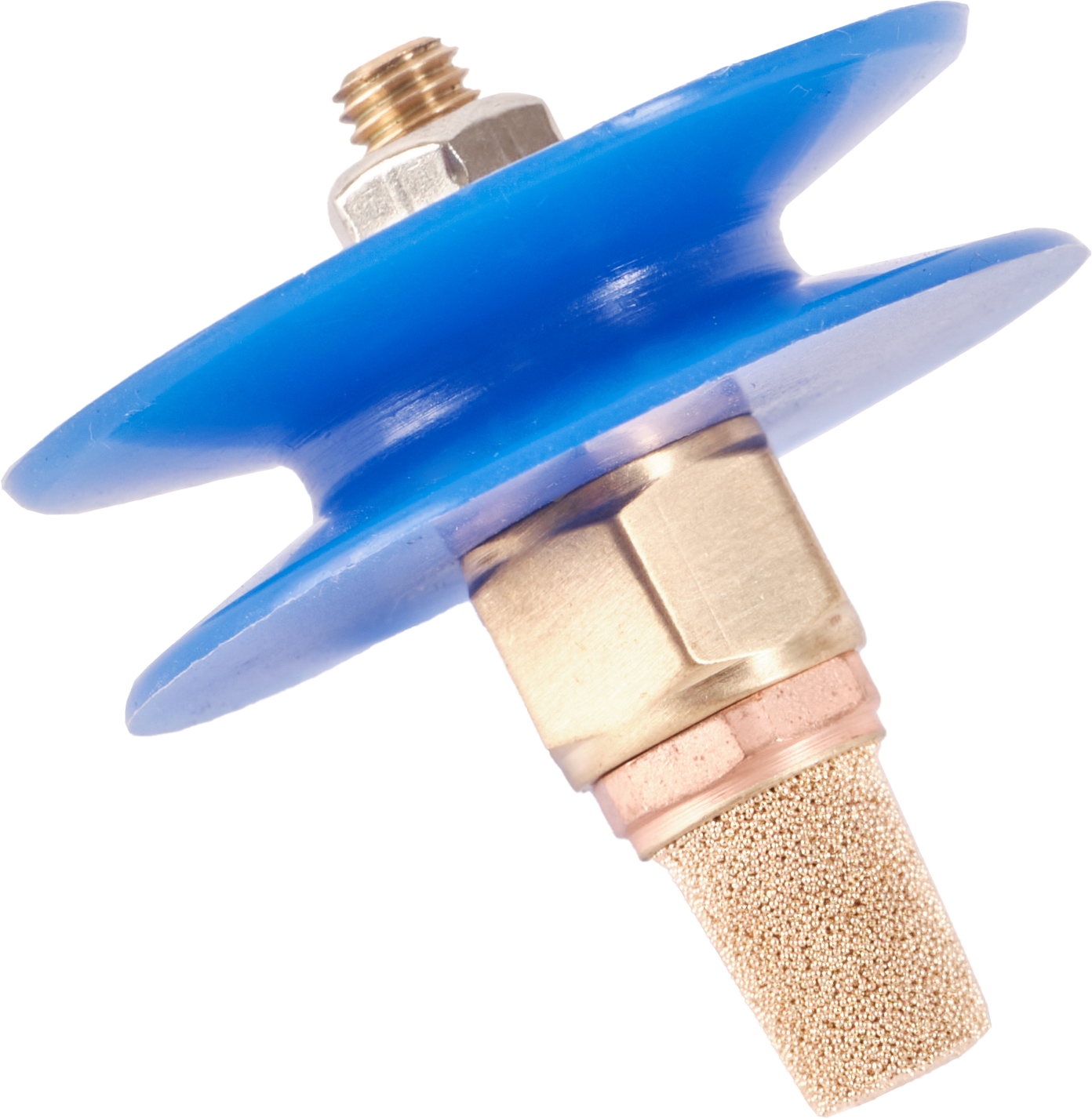

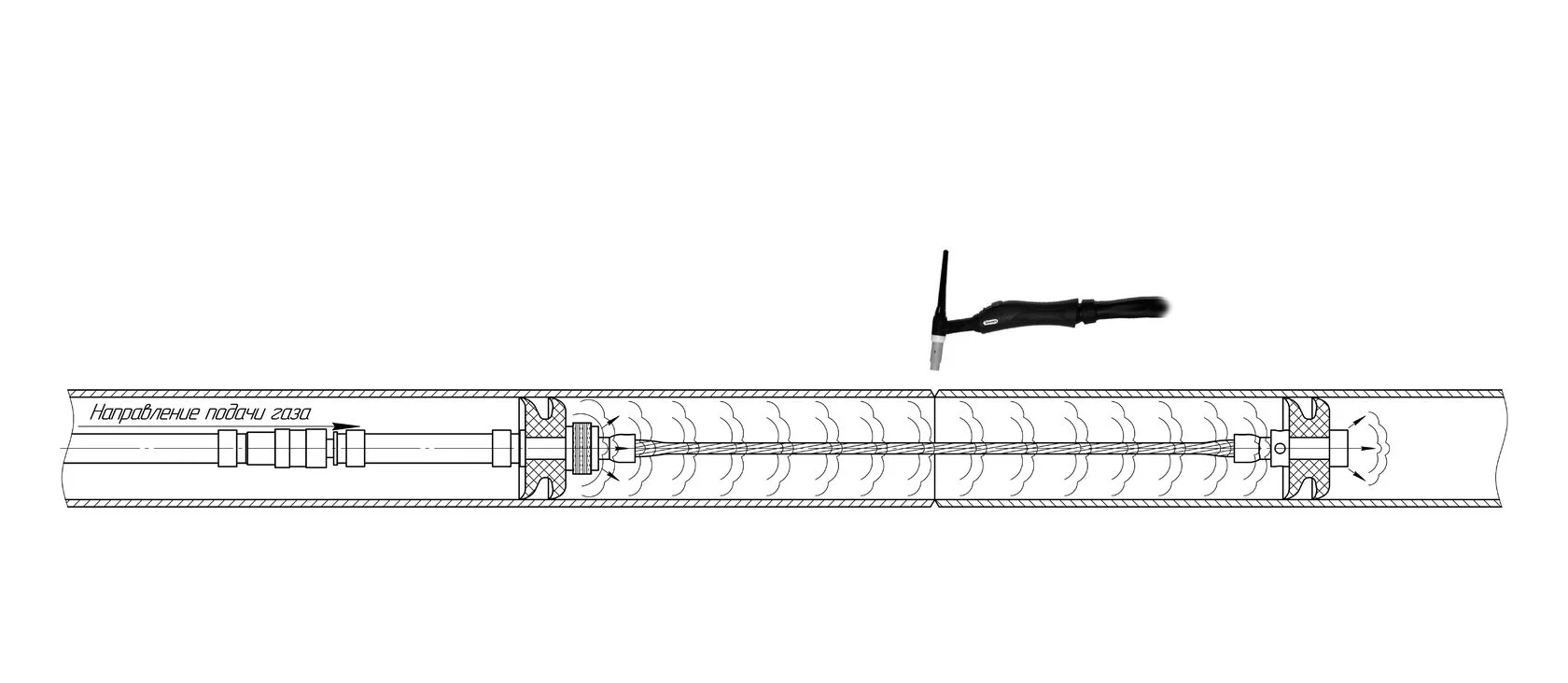

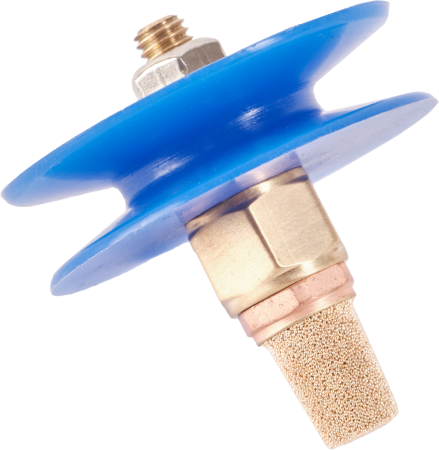

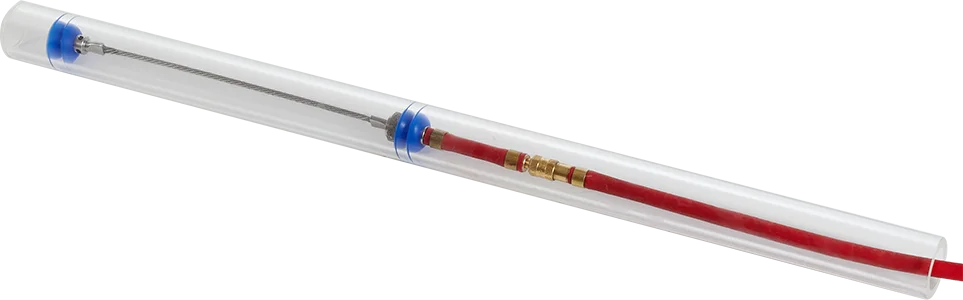

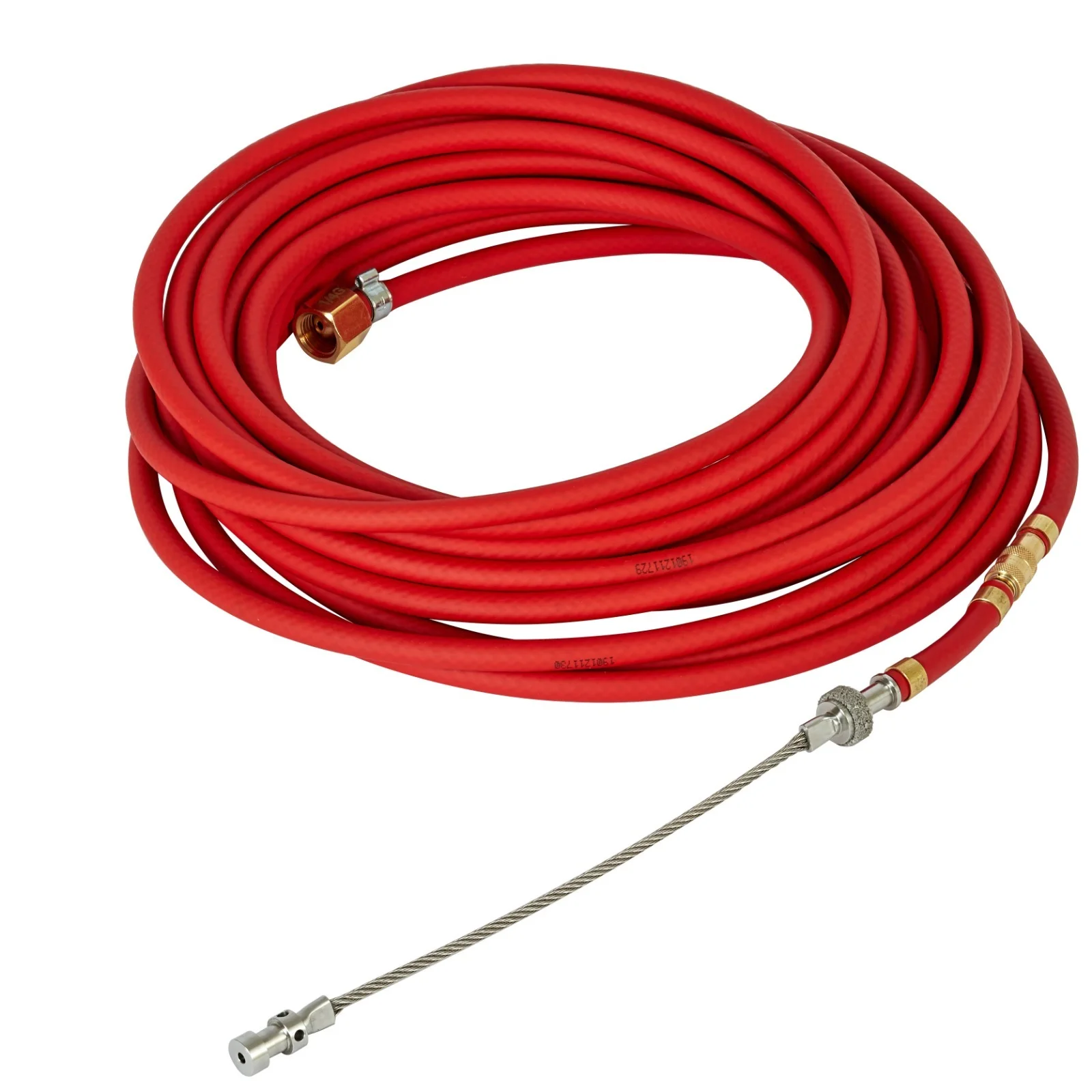

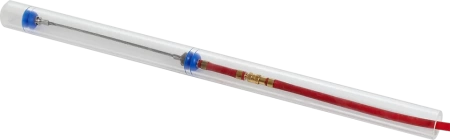

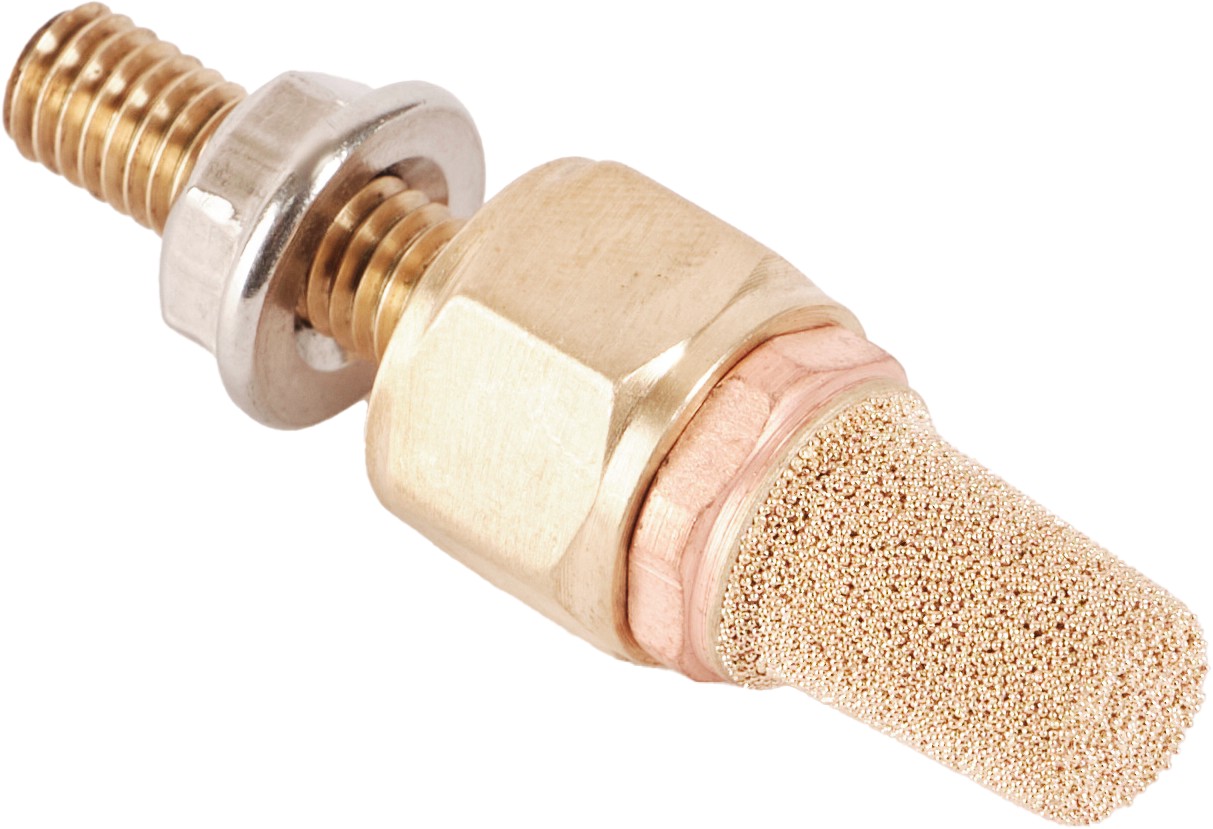

Защитный газ подается по шлангу, через впускной клапан и распределяется через диффузор, вытесняя остаточный кислород через выпускной клапан защитного газа. Оба клапана, диффузор и трос составляют неразборную основу системы с креплениями под термоустойчивые уплотнения. Перемещение системы в трубе осуществляется с помощью газового шланга.
Данная система в оригинальном виде подходит для использования в трубах с внутренним диаметром от 17 до 49 мм, заменяются только теплоустойчивые уплотнения. Уплотнительные диски приобретаются отдельно под размер трубы. Расстояние между силиконовыми уплотнениями - 190 мм.

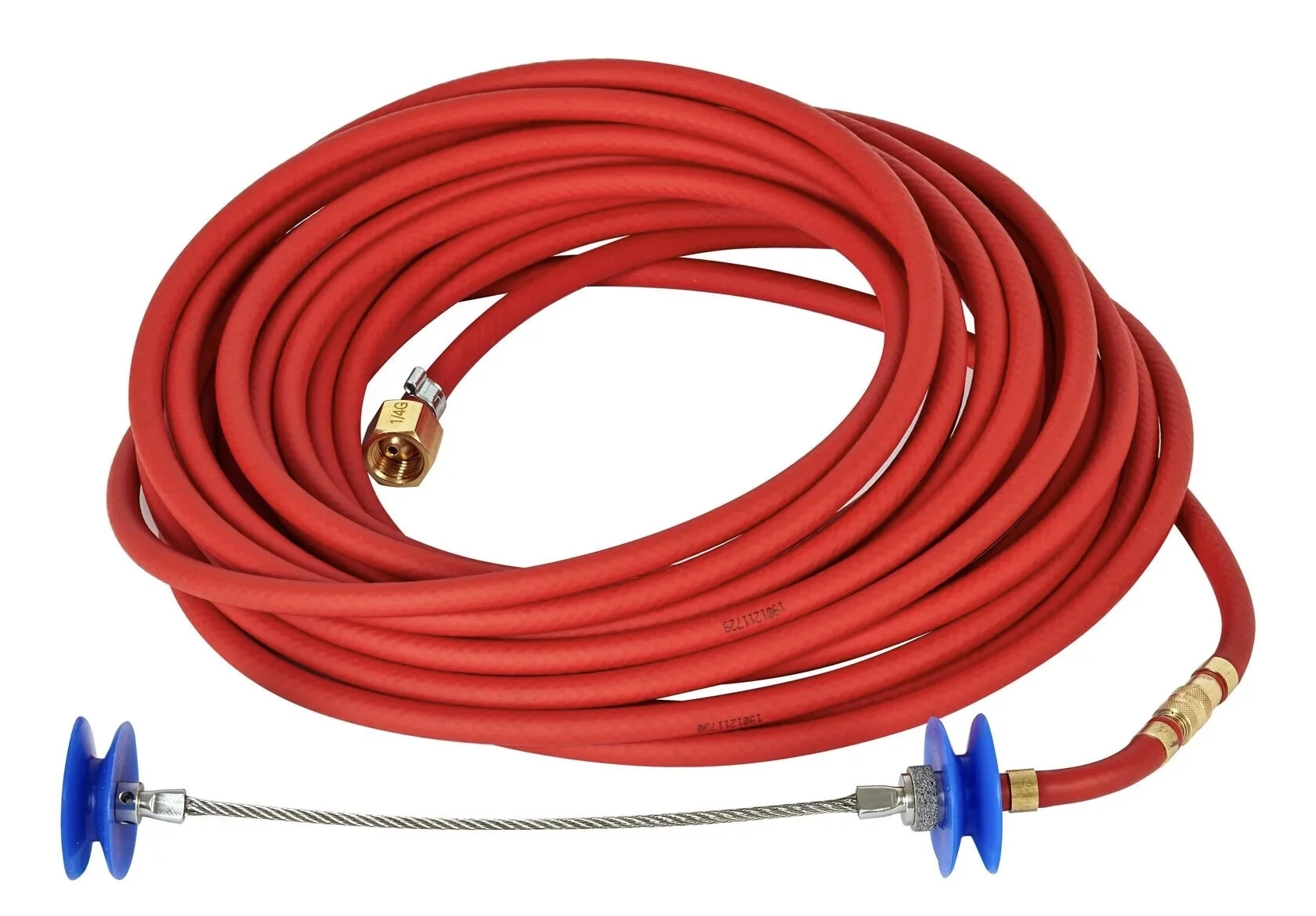

| № | Артикул | Наименование | Кол-во |
| 1 | 30000001 | Основа системы с креплением под теплоустойчивые уплотнения (силиконовые диски) | 1 |
| 2 | 50000021 | Шланг термостойкий Ø5/8 мм, м | 10 |
| 3 | 700582 | Быстроразъемная муфта DN3 | 1 |
| 4 | 700580 | Быстроразъемный штуцер DN3 | 1 |
| 5 | 140601 | Гайка на редуктор 1/4G | 1 |
| 6 | 9582 | Зажимы для шланга | 4 |
| 7 | 1006 | Теплоустойчивый уплотнительный диск (не входит в комплект) | 2 |

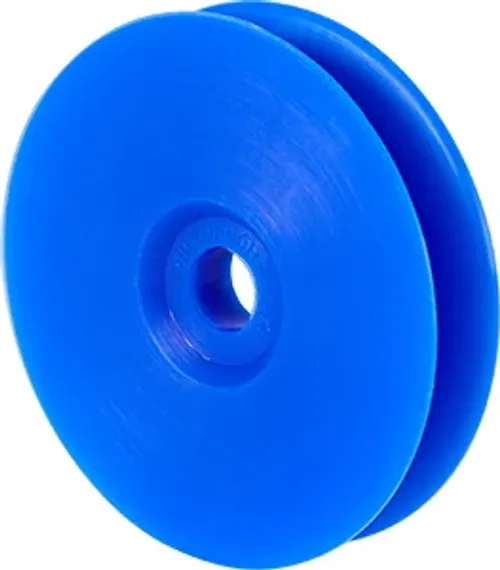

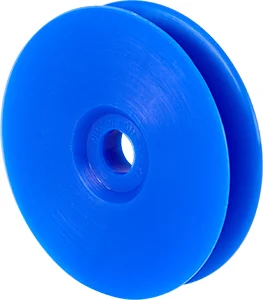

Термоустойчивые уплотнительные диски
Материал - силиконовая резина, рабочая температура от -50°С до 300°С. Для крепления дисков системы Ø 6 мм.
| Артикул | Размер диска ∅ внутренний х ∅ внешний, мм | Внутренние ∅ труб, мм |
| 1006021 | 6 x 21 | 17 -19 |
| 1006026 | 6 x 26 | 19 -24 |
| 1006031 | 6 x 31 | 24 -29 |
| 1006036 | 6 x 36 | 29 -34 |
| 1006044 | 6 x 44 | 34 -42 |
| 1006051 | 6 x 51 | 42 -49 |

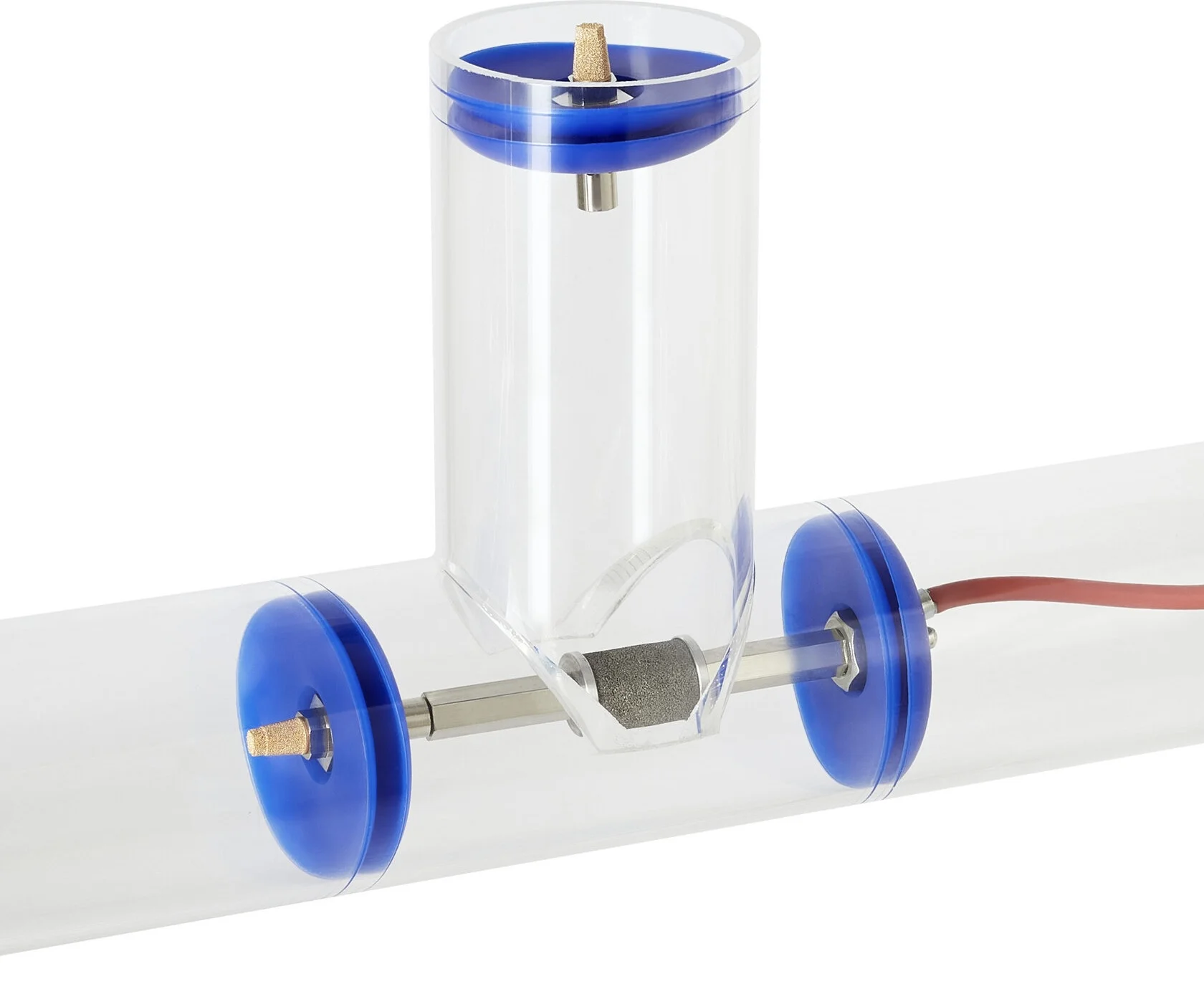

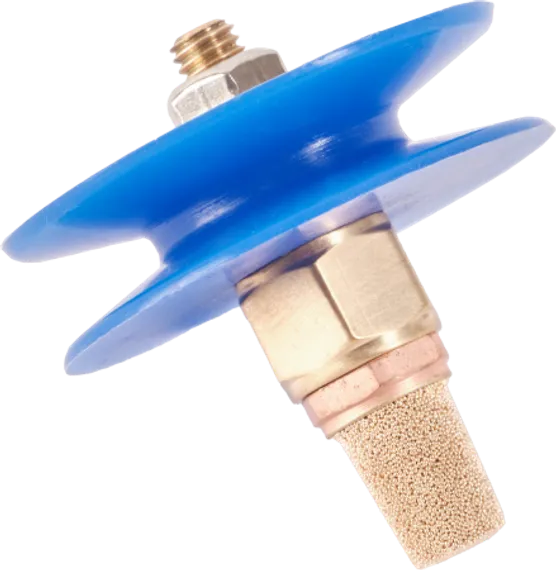

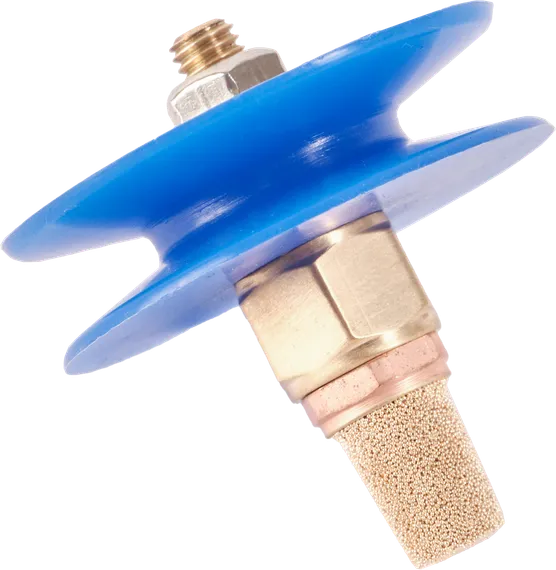

Для использования системы поддува при сварке тройников необходимо приобретать дополнительный комплект для сварки тройников. Подходит для труб с внутренними диаметрами от 17 до 39 мм. В составе комплекта: резьбовой штуцер, камера выпуска защитного газа, гайка М6. Термоустойчивый диск приобретается отдельно.
