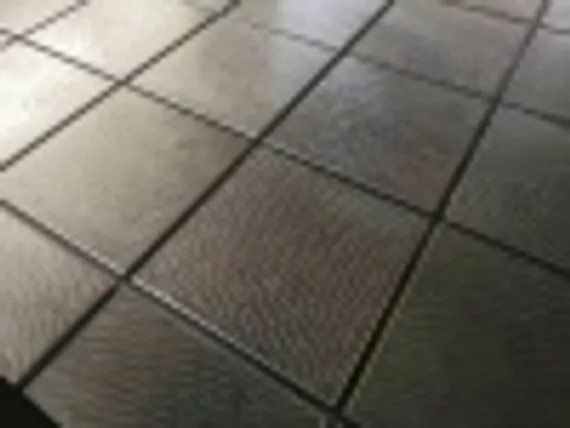

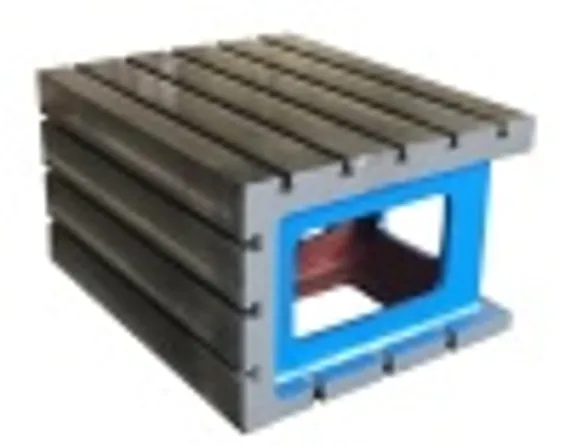

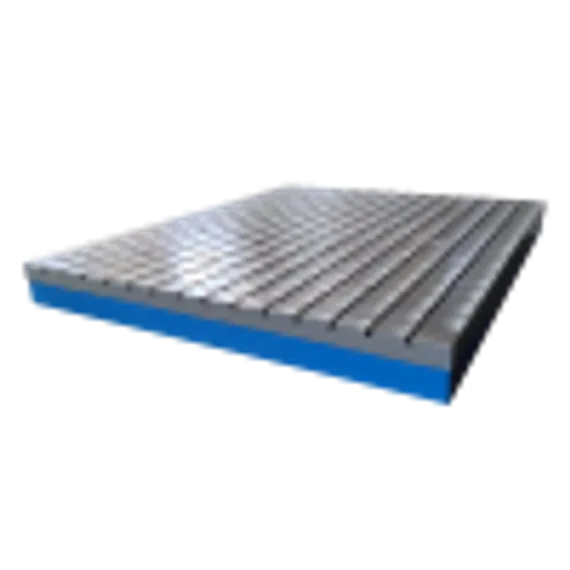

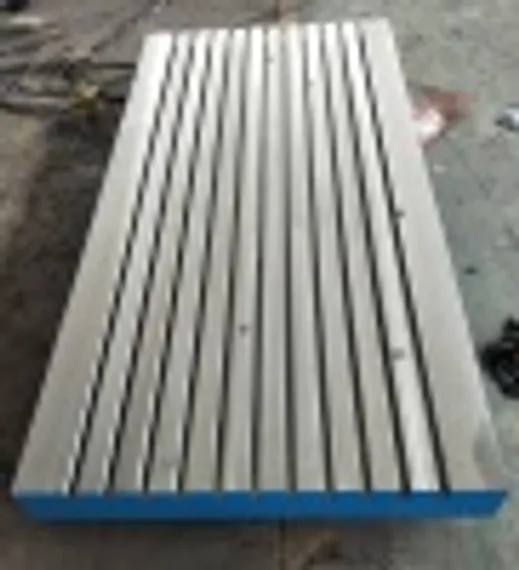

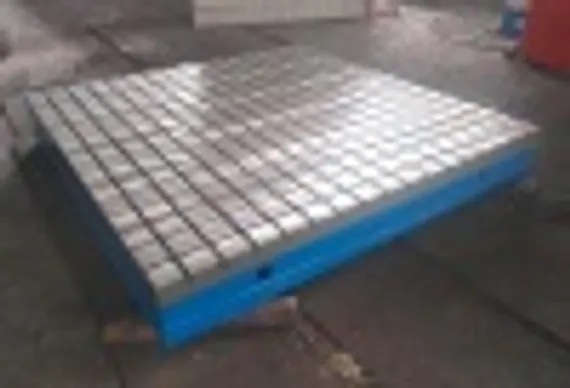

Монтажно-сварочная чугунная плита

Монтажно-сборочные чугунные плиты используются для сборки и сварки крупногабаритных массивных деталей. Чугунная сборочная плита представляет собой литую монолитную конструкцию с базовой поверхностью и с Т-образными пазами, с помощью которых легко крепить сварочные конструкции, сборочные платформы, силовые агрегаты техники, также размещать в необходимом положении и надежно фиксировать соединяемые детали и сварочно-сборочные элементы.

Т-образный паз является идеальным и простейшим способом использовать (скользящий блок) из множества возможных креплений. Функциональная поверхность паза полностью защищена. Возможность установки нескольких креплений в один непрерывный паз позволяет закрепить крепления в одной плоскости. Пазы продольные, возможно также дополнительное нанесение поперечных и диагональных пазов. Тип зажимных пазов (Т-образный по DIN 876) возможно изготовить по индивидуальным требованиям заказчика.

Качество и надёжность изделий из чугуна достигается высоко профессиональным оборудованием используемом при производстве монтажно-сборочных платформ.

Конструктивные особенности монтажной плиты

При производстве сборочно-сварочных работ важным и трудоемким этапом является позиционирование деталей свариваемых узлов с учетом их размеров, прямолинейности и точности выставляемых углов. Монтажные плиты разработаны специально для точного и легкого позиционирования узлов для сварки с применением универсальных элементов упора и зажима деталей для экономии рабочего времени и снижения трудоемкости подготовительных работ.

Поверхность из серого чугуна

Материал монтажной платформы: высокопрочный чугун HT200 (GG20), HT250 (GG25) HT300 (GG30). Характеристики деталей из серого чугуна: износостойкость, ударопрочность, брызги от сварки не прилипают. Графит в чугуне способствует смазке и хранению масла, поэтому высокая износостойкость, ударопрочность серого чугуна лучше, чем у стали.

Производительность процесса хорошая из-за высокого содержания углерода в сером чугуне, близкого к эвтектическому составу, относительно низкой температуры плавления, хорошей текучести, небольшой усадки, что делает его пригодным для отливки сложной структуры или тонкостенных отливок, Обработка графита обеспечивает легкое формирование стружколома, поэтому обрабатываемость серого чугуна превосходит обрабатываемость стали.

Модульная система

При сборки и сварки длинных объемных металлоконструкций используется несколько чугунных плит соединённых вместе в одну монтажную поверхность, которая позволяет обеспечить требуемые габариты рабочей площади.

В таких случаях производиться соединения нескольких чугунных плит между собой и формирования единого монтажного пространства с обеспечением общей горизонтальной плоскостности в требуемых технологических пределах 0,5 мм.

Возможность на чугунных плитах быстрой переналадки оснастки с высокой точностью фиксации, увеличивает повторяемость сварочных операций, сокращает временные затраты на монтаж и производство изделий.

Т-образные пазы

Т-образный паз зарекомендовал себя как наиболее удобный способ крепления оснастки. Основным преимуществом Т-образного паза является возможность бесступенчатого позиционирования всех зажимных и фиксационных элементов в любой точке плиты, что особенно удобно при работе с корпусами и рамами. Зажим разнообразных деталей на рабочей поверхности устройств легко осуществляется с помощью универсальных фиксирующих приспособлений, закрепленных с использованием пазового сухаря. Еще одним преимуществом паза является защита его функциональной поверхности от попадания окалин.

Технические характеристики монтажной плиты

Плита чугунная монтажная с Т-образным пазом, DIN 876 Ширина a слота: 22 мм. Расстояние t между слотами: 250 мм, поле 125 мм. Шероховатость поверхности: Ra3.2-Ra6.3 Плоскостность: 0,12 мм. Нагрузка на 1 м² - 3 тонны.

Поверхности литых изделий – монтажных, поверочных, разметочных и контрольно-доводочных плит – изготовляются согласно стандарту DIN 876.

Для измерения чистоты обработки поверхности плиты укладываются как минимум на три точки. Ребра плит, сконструированные для этой цели, направляют силы, возникающие при эксплуатации, на опорные точки, так что деформация поверхностей соответственно мала, а точность поверхности соответственно высока.

Таблицы допусков

Размеры Т-образных пазов

Размер Т-образных пазов плиты определяется возникающими при эксплуатации растягивающими и сжимающими силами. Все стандартные измерения в размерах 14, 18, 22, 36 или 42 могут быть выполнены согласно классам точности DIN 650 от H7 до H12.

Промежутки между Т-образными пазами стандартных изделий составляет 150, 200, 250 и 300 мм. В случаях, когда из монтажных плит собираются монтажные площадки, расстояние до стыка плит должно составлять половину расстояния между пазами. Таким образом обеспечивается одинаковое расстояние между пазами по всей поверхности.
