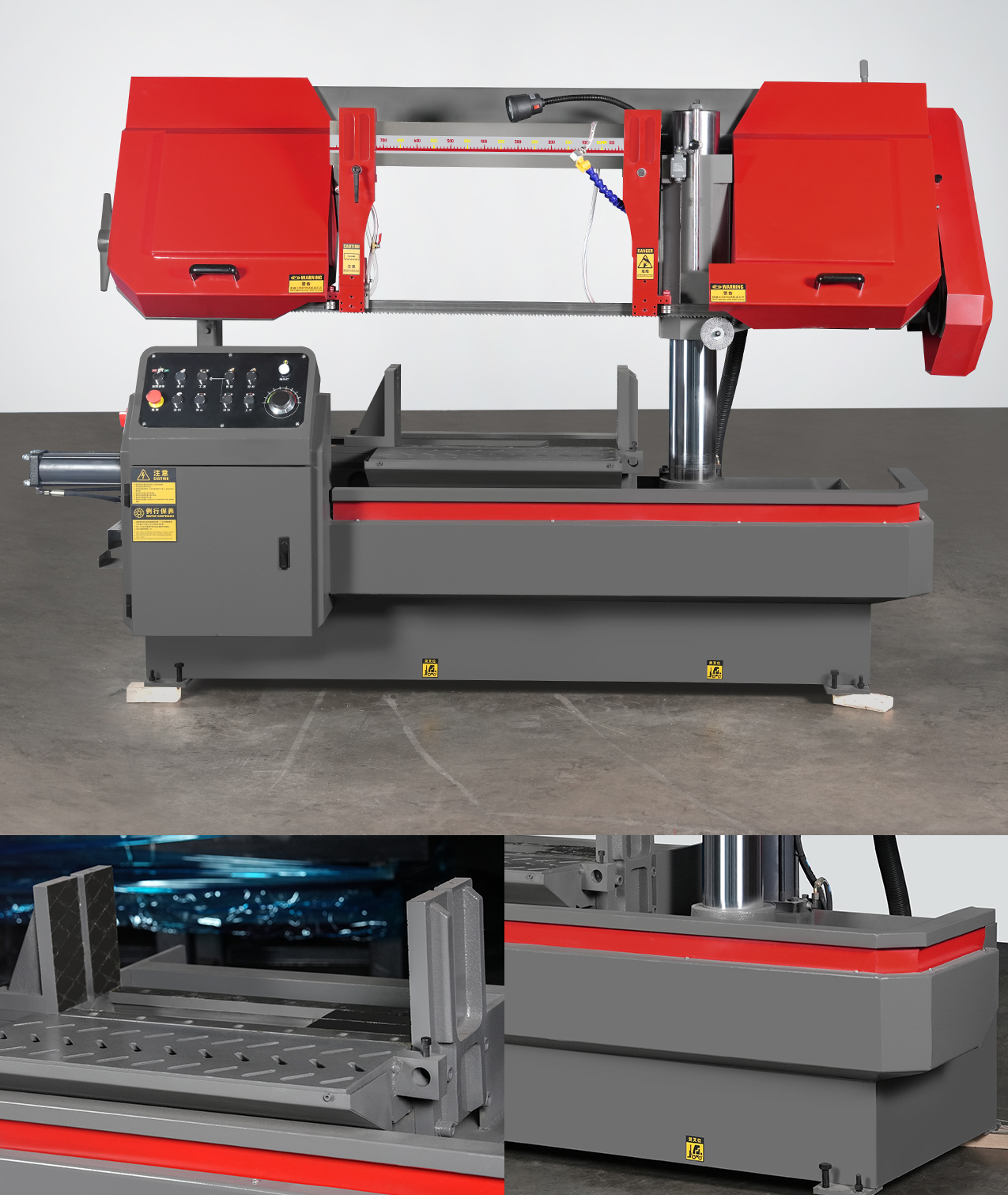

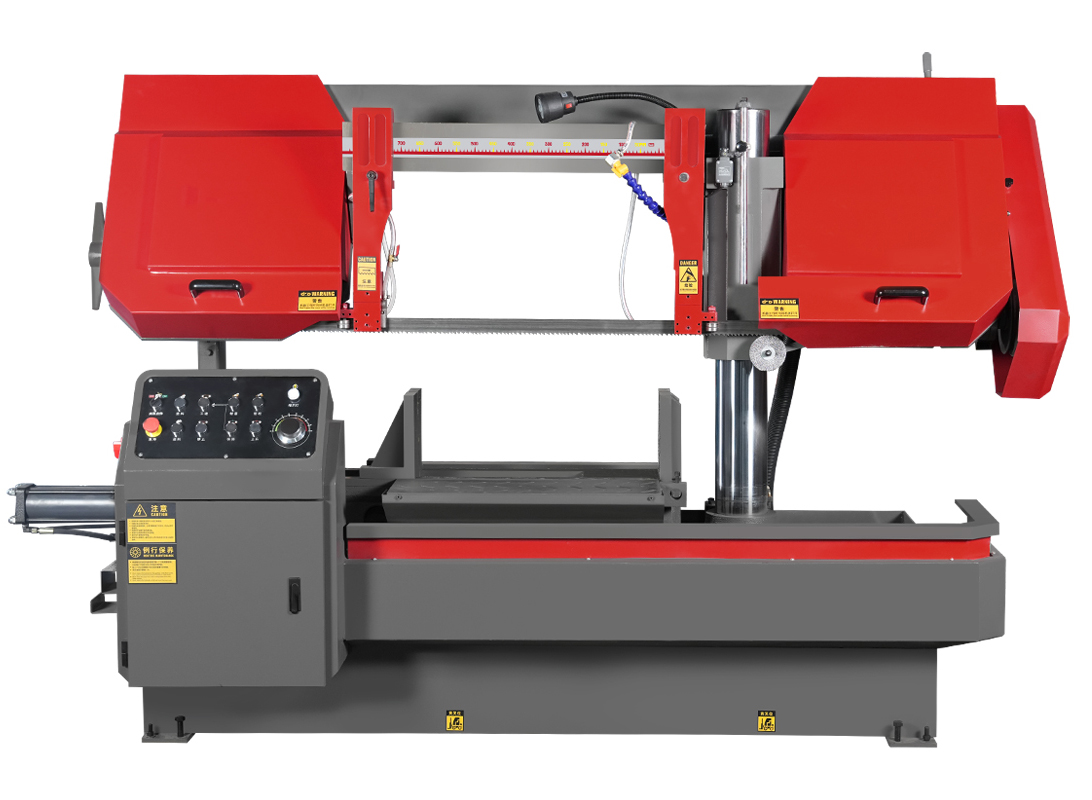

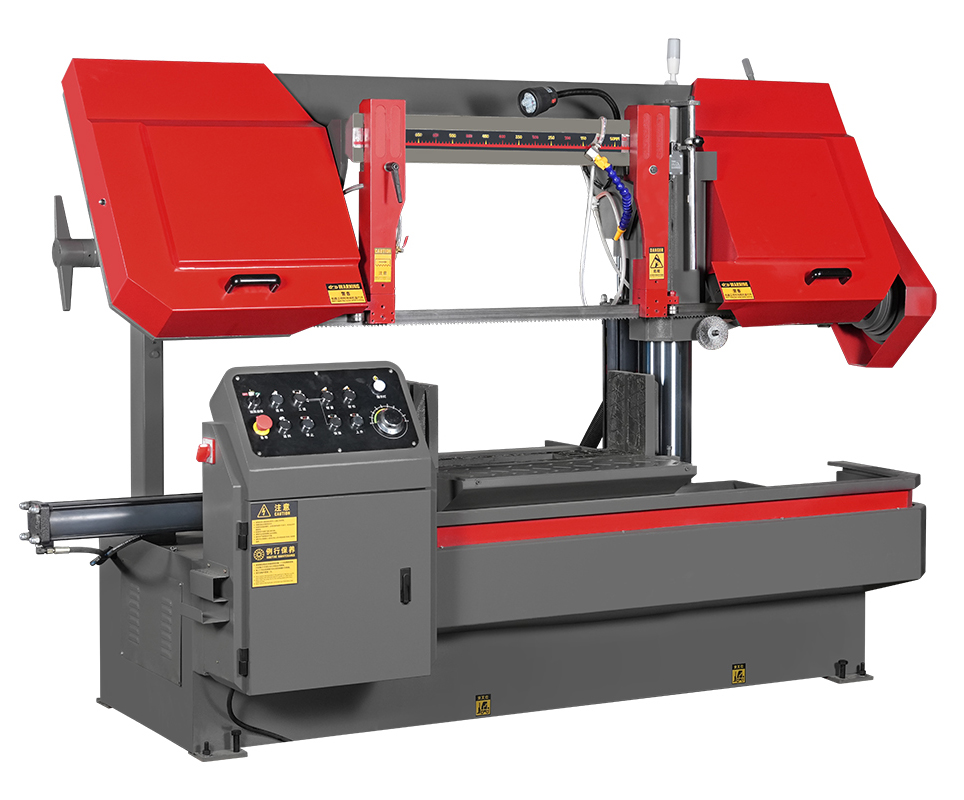

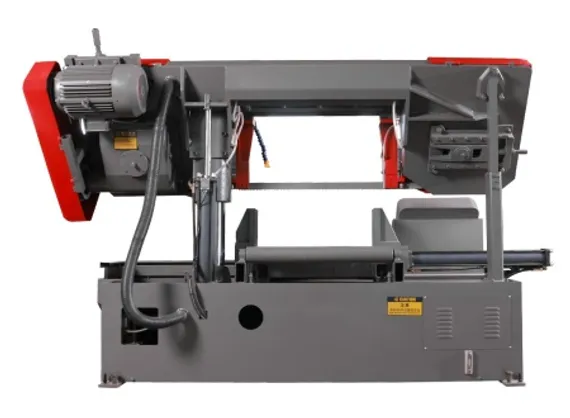

Полуавтоматический ленточнопильный станок SVA-40SA-ML, SMTG

Полуавтоматический одноколонный горизонтальный ленточнопильный станок SVA-40SA-ML разработан для высокоточной резки сплошных заготовок с максимальным сечением до 400 x 700 мм при угле реза 90°. В основе конструкции лежит усиленная колонна увеличенной толщины, по которой осуществляется вертикальное перемещение горизонтальной пильной рамы. Сама рама выполнена в виде прочной сварной стальной конструкции, рассчитанной на интенсивные производственные нагрузки. Оборудование поддерживает как ручной, так и полуавтоматический режим работы. В ручном режиме оператор управляет каждой операцией отдельно, тогда как в полуавтоматическом режиме станок самостоятельно выполняет полный цикл распила, сводя участие оператора к подаче заготовки. Дополнительно станок оснащен приводом тяги, который приводит в действие проволочную щетку для непрерывного удаления стружки. Такое решение позволяет поддерживать чистоту в зоне реза и существенно снижает риск заклинивания штифта из-за скопления отходов.

Модель SVA-40SA-ML оснащена так называемой «нижней серединой» — направляющей для ленточного полотна, установленной в нижней части рабочей зоны на столе станка. Ее основная задача заключается в дополнительной поддержке пильной ленты и повышении стабильности реза. Наличие нижней середины особенно актуально для оборудования, рассчитанного на профессиональное применение и тяжелые режимы работы, включая распиловку массивных и твердых материалов, таких как металлопрокат и толстостенные заготовки.

• При обработке крупногабаритных заготовок ленточное полотно подвергается высоким боковым и вертикальным нагрузкам. Нижняя направляющая снижает прогиб ленты и помогает сохранять геометрию реза.
• При использовании ленточных полотен увеличенной длины нижняя середина способствует поддержанию стабильного натяжения и минимизации вибраций в процессе работы.
• Дополнительная точка опоры предотвращает отклонение полотна в сторону, что особенно важно при выполнении точных резов и работе с дорогостоящими материалами.

Полуавтоматические ленточнопильные станки для резки металла широко применяются в машиностроении, металлообрабатывающей промышленности и строительстве. Они предназначены для точного и стабильного раскроя металлических заготовок с повторяемым качеством реза. Использование такого оборудования позволяет выдерживать строгие производственные допуски и повышать общую эффективность технологических процессов. Высокая скорость выполнения операций и снижение доли ручного труда положительно сказываются на производительности предприятия. В качестве режущего инструмента применяется ленточная пила, сваренная в замкнутое кольцо и натянутая на ведущих и ведомых шкивах.

В полуавтоматическом режиме от оператора требуется только установка и подача заготовки, все остальные операции выполняются системой автоматически. После нажатия соответствующей кнопки на панели управления запускается вращение пильной рамы, включается подача охлаждающей жидкости, производится гидравлический зажим материала, выполняется распил, затем пильная рама возвращается в исходное положение, подача СОЖ отключается, а тиски автоматически разжимаются. Такой алгоритм работы обеспечивает стабильность результата и снижает влияние человеческого фактора.

Конструктивные особенности станка SVA-40SA-ML, SMTG

• Компактные габариты станка позволяют рационально использовать производственное пространство и упрощают его размещение в цеху.

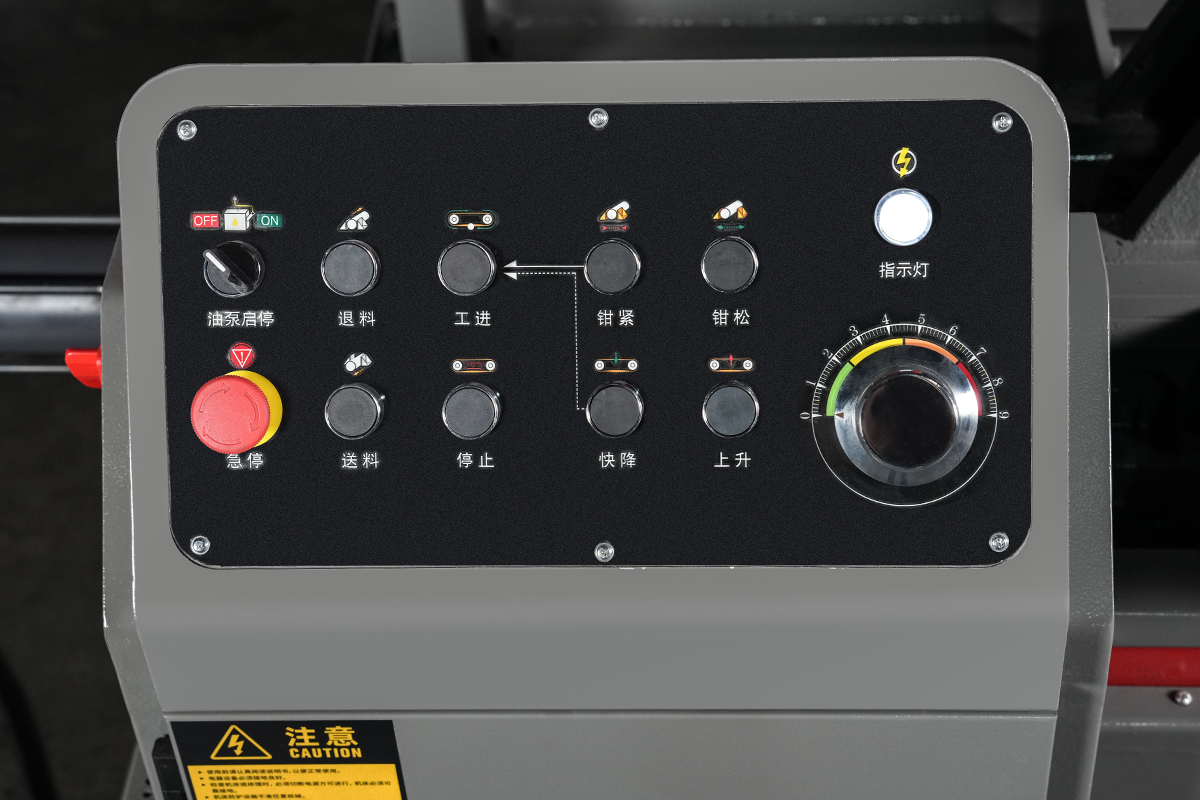

• Понятный и логичный интерфейс управления снижает требования к квалификации оператора и ускоряет ввод оборудования в эксплуатацию.
• Наличие системы защитных элементов, включая аварийные кнопки остановки, повышает уровень безопасности при работе.

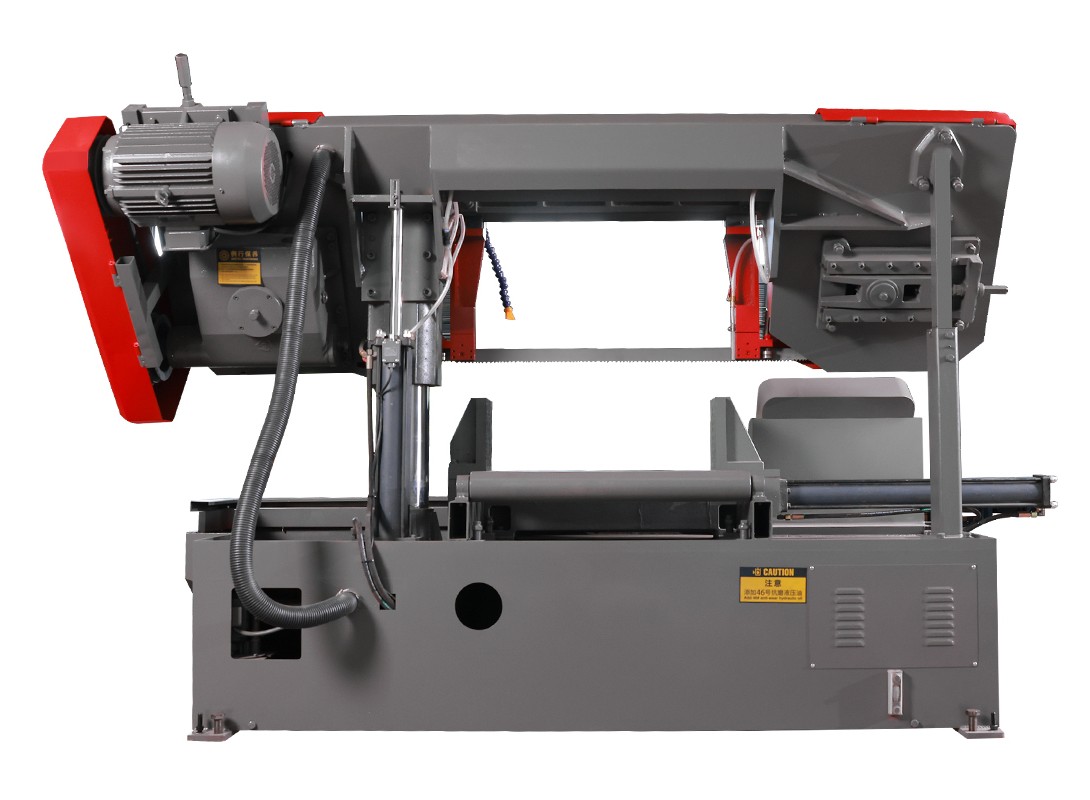

• Основной электродвигатель мощностью 4 кВт обеспечивает необходимый запас мощности для стабильной резки различных материалов.
• Гидравлический двигатель мощностью 0.75 кВт отвечает за надежную и плавную работу гидросистемы.
• Система охлаждения с двигателем 0.09 кВт поддерживает оптимальную температуру в зоне реза и увеличивает ресурс ленточной пилы.
• Промежуточный режим резки способствует более рациональному использованию материала и снижению объема отходов.
• Съемный приподнятый L-образный резервуар для охлаждающей жидкости предотвращает разбрызгивание воды и помогает поддерживать чистоту рабочего места.

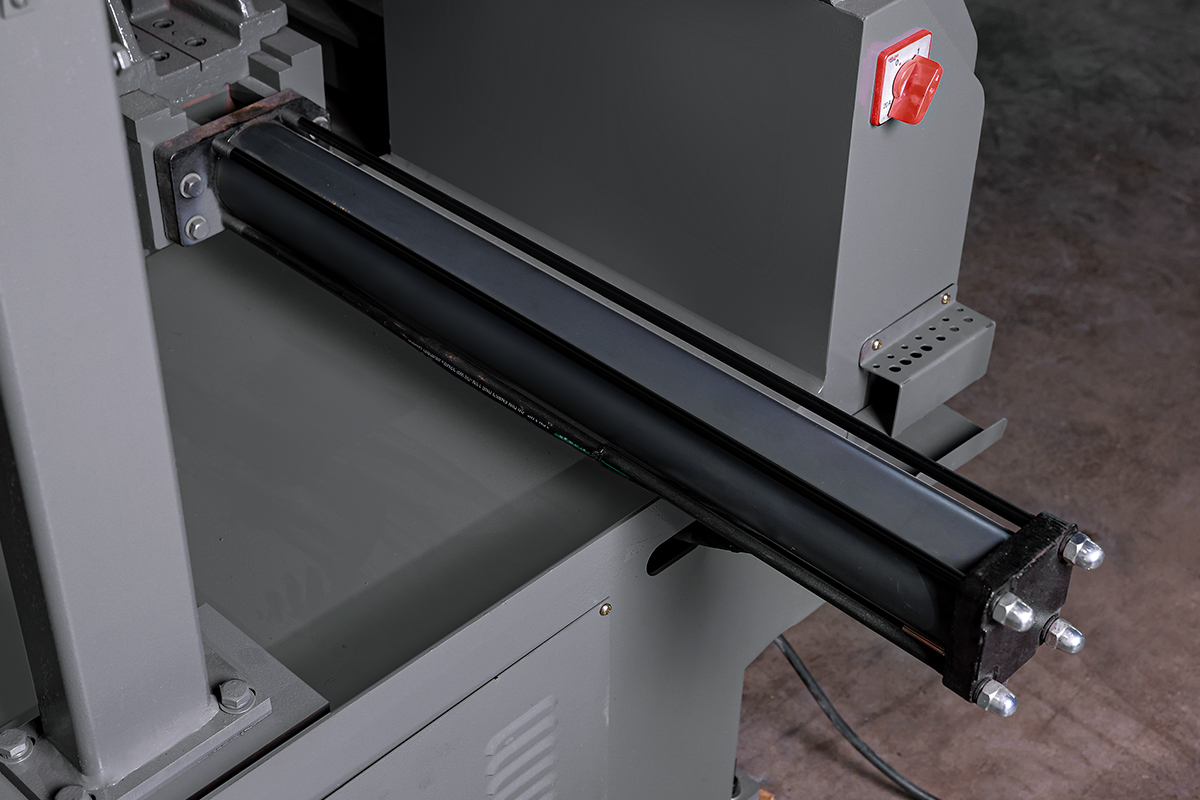

• Гидравлический зажимной цилиндр обеспечивает быстрый и надежный зажим заготовки одной кнопкой, повышая точность распила.

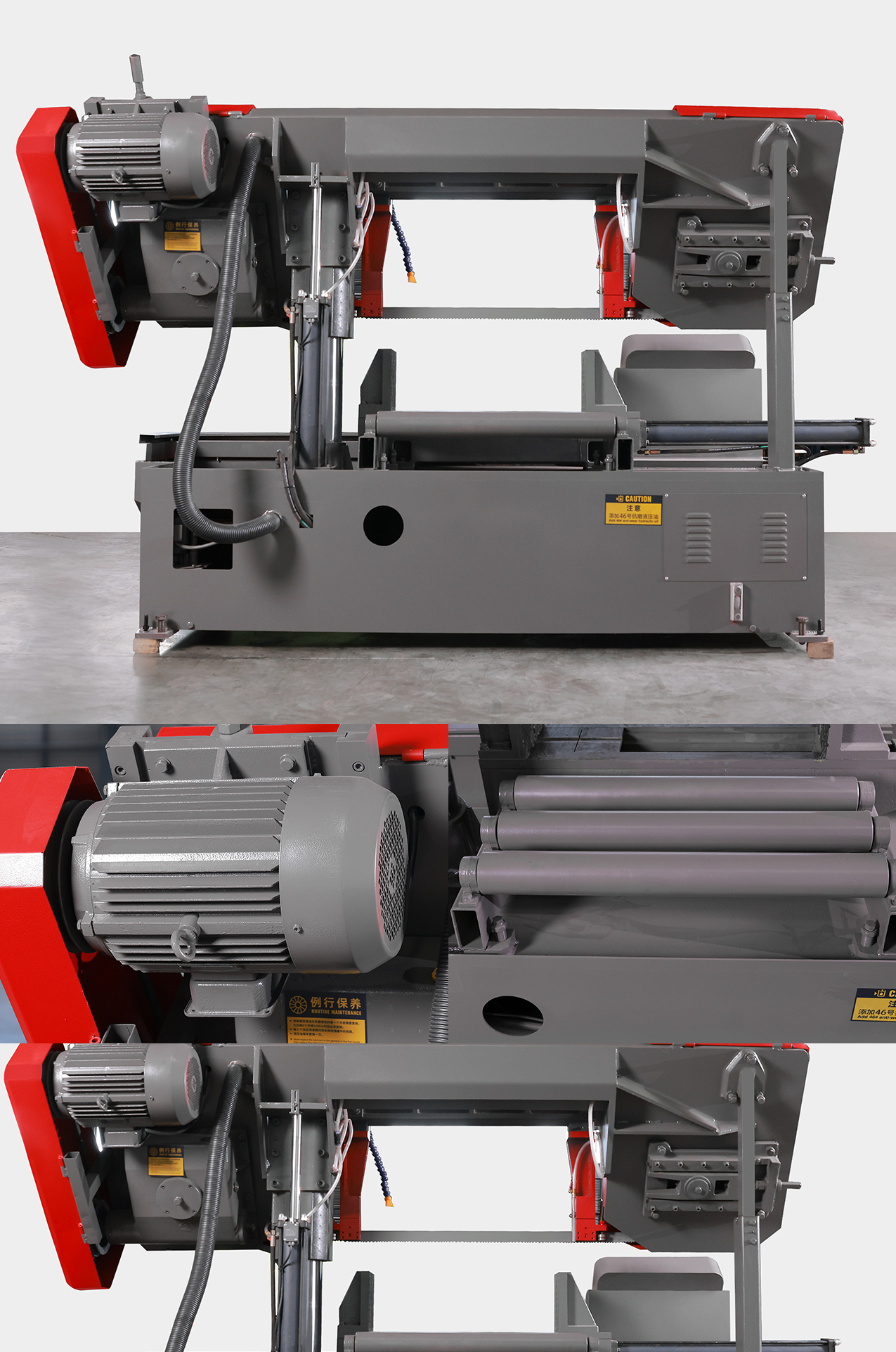

• Задние вспомогательные подающие ролики уменьшают трение при подаче материала, обеспечивая плавное перемещение заготовки и улучшая качество реза.

Технические характеристики станка SVA-40SA-ML, SMTG
