Характеристики
Описание
Аппарат бесконтактной лазерной очистки обеспечивает высокоэффективное удаление с поверхности заготовки смолы, масла, грязи, коррозии, краски, клея, воска и других загрязнений. Процесс очистки происходит путем поглощения лазерного излучения частицами загрязнений, что приводит к их нагреванию и удалению с поверхности материала. При очистке с использованием лазера исключается повреждения основного материала, отсутствует расход дополнительных абразивных материалов, снижается энергопотребление и обеспечивается охрана окружающей среды.
В основном лазерная очистка используется для автомобилестроения, механической обработки, электронной обработки, ремонта культурных реликвий, производство пресс-форм, судостроения, пищевой, нефтехимической и других отраслей промышленности. Машина для лазерной очистки, является «экологической» методом очистки. Не нужно использовать какие-либо химикаты и чистящие жидкости. Очищенные отходы в основном являются твердым порошком, небольшого размера, легко хранятся, могут быть переработаны и могут легко решить проблемы химической очистки.
Использование данной системы лазерной очистки категорически запрещено в следующих ситуациях:
- Очистка легковоспламеняющихся и взрывоопасных материалов (бензин, боеприпасы и т.д.
- Очистка емкостей для хранения под высоким давлением (аэрозольные баллоны, баллоны с пропаном и т.д.
- Очистка медицинских изделий, непосредственно контактирующих с пациентами.
Основные преимущества аппарата лазерной очистки INTEGRAL
- Большая площадь очистки до 500 мм
- Чистящее фокусное расстояние далеко - до F800, что может защитить от пыли и уменьшить выгорание объектива.
- 6 режимов очистки. Есть режим наполнения, можно сделать равномерную очистку.
- Оснащен пневматическим ножом, который может сдувать пыль, уменьшать жжение линзы и уменьшить вдыхание оператором пыли.
- Предохранитель и индикатор рабочего состояния машины обеспечивают безопасное использование лазера.
Технические характеристики аппарата лазерной очистки INTEGRAL
| Длина волны | 1080 + / -10 нм |
| Мощность лазера | 3000 Вт |
| Регулировка мощности | 10~100% |
| Диаметр лазерного пятна | QCS 3 ± 0,5 /RFL-QCS 5,5 ± 0,5 |
| Длина волокна | Стандарт 15 м или настраиваемая |
| Методы работы | Непрерывный / импульсный режим |
| Диапазон скоростей | 0 ~ 120 мм |
| Источник питания | 220 В / 50 Гц / 30 A |
| Методы охлаждения | Встроенный с водяным охлаждением |
| Размер блока | 456 х 887 х 718 мм |
| Вес нетто | 180 кг |
Технические характеристики лазерной чистящей головки
Двумерная сверхширокая головка лазерной очистки подходит для непрерывного оптического лазера мощностью ≤3000 Вт. Она позволяет сканировать различные графические изображения (прямая линия, круг, спираль, прямоугольник, квадрат, круговая заливка, прямоугольная заливка и т.д.). Головка оснащена фокусировочной линзой F800, с помощью которой можно получить сверхширокий формат очистки. Ширина лазерного сканирования составляет 10-600 мм, световой поток равномерный без искажений, очищающий эффект постоянный и максимальная эффективность очистки может достигать 60 м2/час.
Изделие оснащено самостоятельно разработанной системой управления, выключателем безопасности для управления поворотным сканирующим красным фонарем и активной фотолинейкой и другими функциями. К вспомогательной функции добавляется пневматический нож, который эффективно решает проблему повреждения защитной линзы, благодаря чему она обладает повышенной надежностью.
Головка подходит для всех марок волоконных лазеров с коннектором QBH. Конструкция оптического и водяного охлаждения позволяет головке лазера стабильно работать в течение длительного времени при мощности 3000 Вт и ниже.
Технические характеристики лазерной чистящей головки
| Тип интерфейса | QBH |
| Диапазон мощности | ≤3000 Вт |
| Длина волны оптического мазера | 1080 нм |
| Диапазон регулировки точки коллимации | ≤8 мм |
| Фокусное расстояние при коллимации | D20F50 |
| Гальванометр | 10MM |
| Фокусное расстояние (очистка) | D30/F800 |
| Защитная линза | D30x2 |
| Способ охлаждения | Водяное охлаждение |
| Режим | Очистка |
| Вес ручной лазерной головки | 900 г |
Комплектация аппарата лазерной очистки INTEGRAL
Комплект аппарата лазерной очистки Integral включает в себя:
- Лазерный источник Raycus RFL-C3000 с послепродажным обслуживанием в России
- Сверхширокую головку для лазерной очистки большой площади
- Контроллер системы управления (русский/английский язык меню)
- Кабель 15 м
- Защитные очки: 1 шт.
- Защитная линза: 5 шт.
- Чиллер Hanli
Конструктивные особенности лазерного аппарата INTEGRAL

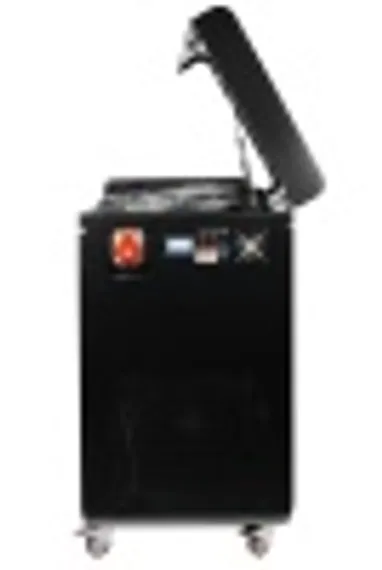

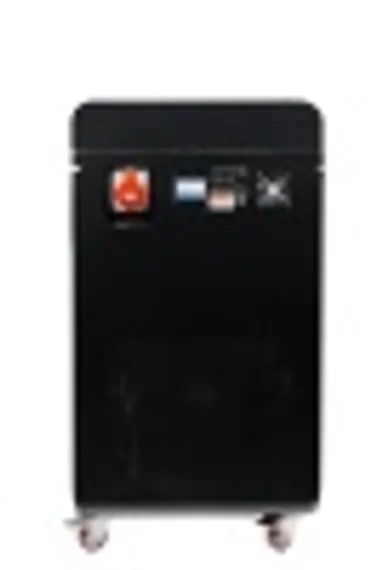

Основные компоненты сварочного лазерного аппарата: лазерный источник, блок управления и блок охлаждения размещены в едином корпусе, который имеет прочную конструкцию, оснащен колесами высокой износостойкости, ручками на передней части корпуса для удобного перемещения. В верхней части под крышкой с превмолифтом находится дополнительный отсек для подключения кабелей и хранения аксессуаров для аппарата.
Иттербиевый волоконный лазерный источник Raycus (PRC)
Raycus - бренд №1 в Китае среди производителей лазерных источников. Серия волоконных лазеров непрерывного действия Global Series, разработанная Raycus, имеет мощность от 300 до 3000 Вт. Новый волоконный лазер имеет более высокую эффективность электрооптического преобразования, более высокое и стабильное оптическое качество, более высокую устойчивость к высотным нагрузкам и использует оптимизированное оборудование второго поколения. система передачи волокон для обеспечения более стабильного и более сложного эффекта резки при резке толстых листов. Эта серия лазеров применима во многих сценариях применения: резка, сварка, сверление отверстий, очистка и другие виды обработки.
Основные преимущества лазерного источника Raycus:
- Высокая эффективность электрооптического преобразования > 40%
- Длина выходного волокна может быть настроена
- Разъем QBH/QD
- Широкий диапазон частот модуляции
- Работа без техничсеского обслуживания
- Сигнализация обрыва оптоволокна
- Наличие сертификации CE
- Наличие послегарантийного обслуживания в России
:
| Номинальная мощность на выходе | 1500, 2000 Вт |
| Режим работы | Непрерывный/Импульсный |
| Состояние поляризации | Случайное |
| Регулировка выходной мощности | 10 - 100 % |
| Длина волны | 1080 ± 5 Нм |
| Нестабильность выходной мощности | ±1.5 % |
| Максимальная частота модуляции | 20 Гц |
| Красный лазер наведения | Есть |
| Качество луча | <1.5 (BPP, мм•мрад) |
| Сердечник волокна | 50 нм (опционально — 25,100, 200) |
| Длина оптоволокна | 20 м |
| Питание | 220±10% В AC, 50/60 Гц |
| Максимальная потребляемая мощность | 3500 Вт |
| Режим управления | RS-232 / AD / Ethernet |
| Температура эксплуатации | 10° ~ 40° С |
| Температура хранения | -10° ~ 60° C |
| Охлаждение | Жидкостное |
Иттербиевый волоконный лазерный источник IPG (Россия)
Компания IPG – один из лидеров в области оптоволоконных лазеров. Лазерные источники IPG обладают большей эффективностью, надёжностью и сроком службы. Источники имеют систему защиты от обратного отражения BRS (Back Reflection Safety) для безопасной обработки высокоотражающих материалов, таких как медь, алюминий, латунь и т.д. Собственное производство обеспечивает наличие всех компонентов, максимально сокращая скорость ремонта и производства источников излучения. Широкий диапазон рабочих температур и встроенный осушитель позволяют использовать источник в самых суровых производственных условиях, а система внутренней самодиагностики, высочайшая надежность компонентов и большой гарантийный срок обеспечивают максимальную уверенность и контроль над производством.
Основные преимущества лазерного источника IPG:
- Стабильность: кратковременная нестабильность мощности ±0,5%
- Высокая эффнективность: энергоэффективность >45%
- Долговечность: функция Hot reserve (патент), защита диодов от деградации
- Двухфакторная защита от отражения: высокочувствительный температурный датчик коннектора, сверхчувствительный фотодиод выходного волокна, высокочастотный анализа данных с датчиков запатентованным собственным ПО
- Надежность: стресс-тесты и «медный» тест выходного контроля, отсутствие регламентных работ
| Номинальная мощность на выходе | 4000, 6000 Вт |
| Режим работы | Непрерывный/модулированный/импульсный |
| Регулировка выходной мощности | 10 - 100 % |
| Длина волны | 1070 ± 10 Нм |
| Нестабильность выходной мощности | ±1.5 % |
| Максимальная частота модуляции | 50 Гц |
| Качество луча BPP | 2 мм•мрад (опционально 5, 10, 14, 22) |
| Сердечник волокна | 50 нм (опционально — 100, 200, 400, 600) |
| Длина оптоволокна | 20 м |
| Питание | 3 ф, 400-480 В AC, 50/60 Гц |
| Максимальная потребляемая мощность | 18000 Вт |
| Температура эксплуатации | 10° ~ 50° С |
| Температура хранения | -10° ~ 60° C |
| Охлаждение | Жидкостное |
Контроллер системы управления на русском языке
Система управления позволяет с помощью сенсорного экрана интерфейса просматривать и настраивать текущие параметры процесса, получать информацию об аварийных сигналах от системы диагностики в реальном времени Для сохранения собственных параметров сварки предусмотрена библиотека процессов. Мониторинг состояния в режиме реального времени помогает предотвратить проблемы и облегчить поиск неисправностей, обеспечивая стабильную работу сварочной головки.
Жидкостной чиллер для лазерного источника Hanli
Компания Hanli специализируется на системах охлаждения для лазерного оборудования. Чиллеры Hanli используются в лазерном оборудовании по всему миру, так как имеют высокую надежность и простоту в обслуживании. Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры источника в заданном эксплуатационном диапазоне. Блок охлаждения встреч в едином корпусе с лазерным источником и блоком управления.
Фильтр внутренней системы охлаждения
Дополнительный фильтр для внутренней циркуляции между источником лазерного излучения и системой охлаждения — чиллером.
