Ручной волоконно-лазерный сварочный аппарат, INTEGRAL

Аппарат для ручной лазерной сварки предназначен для работ с металлами: низкоуглеродистыми, легированными, нержавеющими, разнородными, оцинкованными сталями, а также алюминием, медью и другими сплавами.

Ручной волоконно-лазерный сварочный аппарат INTEGRAL представляет собой единый комплекс: волоконный лазерный источник, чиллер (охладительная установка) и механизм подачи сварочной проволоки. Управление осуществляется с помощью контроллера с русско-язычным интерфейсом, оснащенного сенсорным цветным LCD дисплеем.

Технология лазерной сварки использует лазерный луч для соединения металлических и других материалов. Этот метод сварки обладает рядом преимуществ перед другими способами сварки, такими как точность, тонкость и скорость сварки. Ручная лазерная сварка обеспечивает превосходную эстетику сварочного шва.

Мощность лазера расплавляет металл, устраняя необходимость в дуге; функция колебания устраняет необходимость в производстве колебательных движений своими силами с целью формирования сварочного валика большего диаметра; во многих случаях подача проволоки полностью исключена. Высокая плотность мощности приводит к созданию меньшей, более контролируемой сварочной ванны. Благодаря точному контролю параметров лазера снижается эффект теплового искажения, что делает процесс доступным для неквалифицированных операторов и позволяет организациям переквалифицировать своих опытных сотрудников на более полезные роли.

Для анализа качества лазерной сварки компания подготовила несколько образцов и отправила их для оценки третьей стороной. Были изготовлены стыковые соединения в листах толщиной 0,036 дюйма, 0,075 дюйма и 0,120 дюйма, подготовлены сечения по стандартной методике ASTM и осмотрены при 50-кратном увеличении. Всего было проинспектировано 26 поперечных сечений. Во всех случаях не было отмечено трещин, неполного проплавления, пористости, включений или других дефектов. Все образцы сварных швов были признаны соответствующими стандартам AWS D17.1:2017 класса А.

Ручные лазерные сварочные аппараты эффективно применяются для сварки листового металла больших и средних размеров, шкафов, шасси, дверей и окон из алюминиевого сплава, раковин из нержавеющей стали и других фиксированных положений крупных заготовок, таких как внутренний прямой угол, внешний прямой угол, сварка плоского сварочного шва. Широко используется в кухонной промышленности, производстве бытовой техники, рекламной индустрии, производстве пресс-форм, производстве изделий из нержавеющей стали, машиностроении из нержавеющей стали, ремесленной промышленности, производстве товаров для дома, мебельной промышленности, производстве автозапчастей.

Основные преимущества лазерного аппарата INTEGRAL

• Сварочный пистолет оснащен 10 метрами импортного оптического волокна, гибкого и удобного для выполнения сварки на открытом воздухе.
• Может выполнять сварку под любым углом на заготовке, интеллектуальное переключение двойного оптического тракта, равномерное распределение световой энергии с разделением времени.
• Ручной лазерный сварочный аппарат использует инфракрасное позиционирование, которое используется для калибровки положения сварочной головки и проверки положения при сварке, положение сварки является более точным для обеспечения более красивого сварного шва.
• Система управления оповещает о повреждениях защитной линзы, что предотвращает поломку лазерного источника. Также система оповещает о недостаточном уровне жидоси в системе охлаждения.
• Низкие затраты на техническое обслуживание. Система диагностики сообщит о возможных проблемах, что значительно облегчит послепродажное обслуживание ремонта.

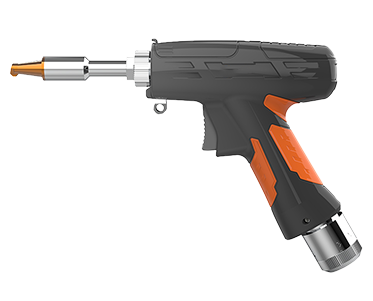

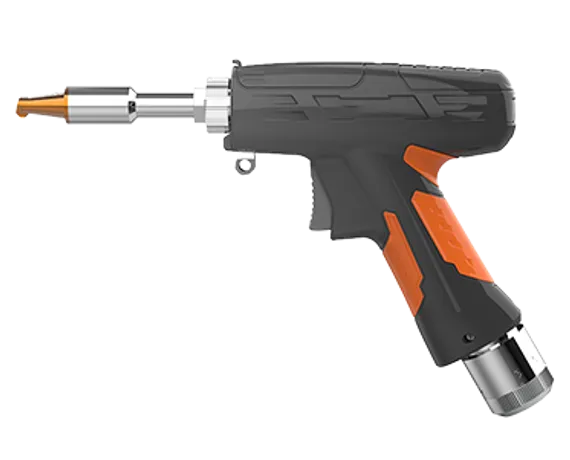

Сварочный лазерный пистолет SUP-21T

Ручной лазерный сварочный пистолет оснащен системой безопасности, а температура в нескольких точках внутри фюзеляжа контролируется в режиме реального времени. Фокусирующее зеркало и защитное зеркало имеют выдвижную конструкцию, что упрощает замену. Коллимирующая линза интегрирована с QBH, что позволяет легко заменить ее на месте. Лазерная сварочная головка поддерживает ручную непрерывную сварку, точечную сварку.

Сварочная головка оснащена несколькими охранными сигналами и активными безопасными настройками питания и выключения света. Этот продукт может быть адаптирован к различным маркам волоконных лазеров; оптимизированная оптическая конструкция и конструкция с водяным охлаждением позволяет лазерной головке работать стабильно в течение длительного времени при мощности 3000 Вт.

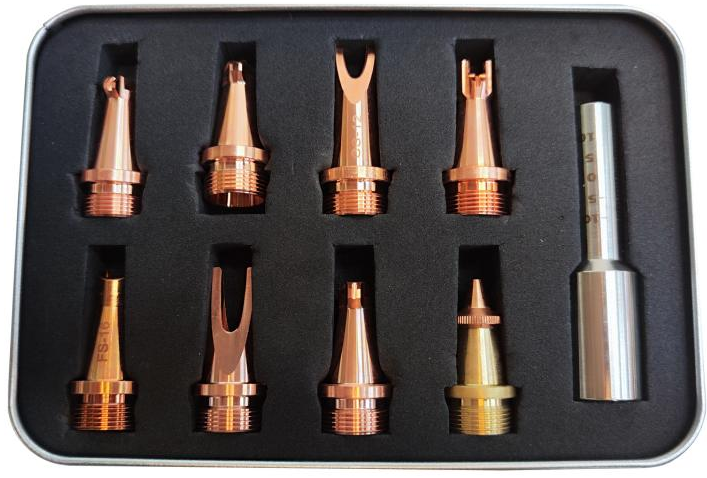

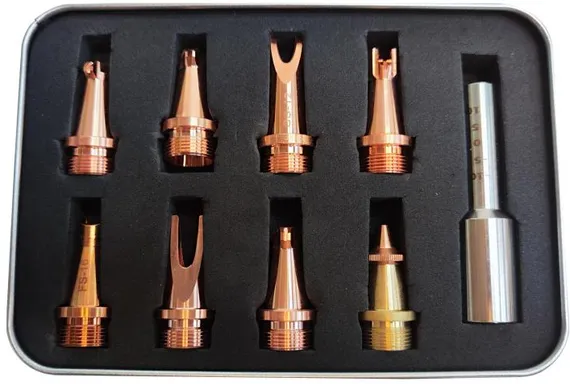

Комплект сопел под различные задачи

Комплект сопел в специальном кейсе содержит набор медных сопел для различной толщины проволоки и видов сварочного процесса, а также держатель для сопла.

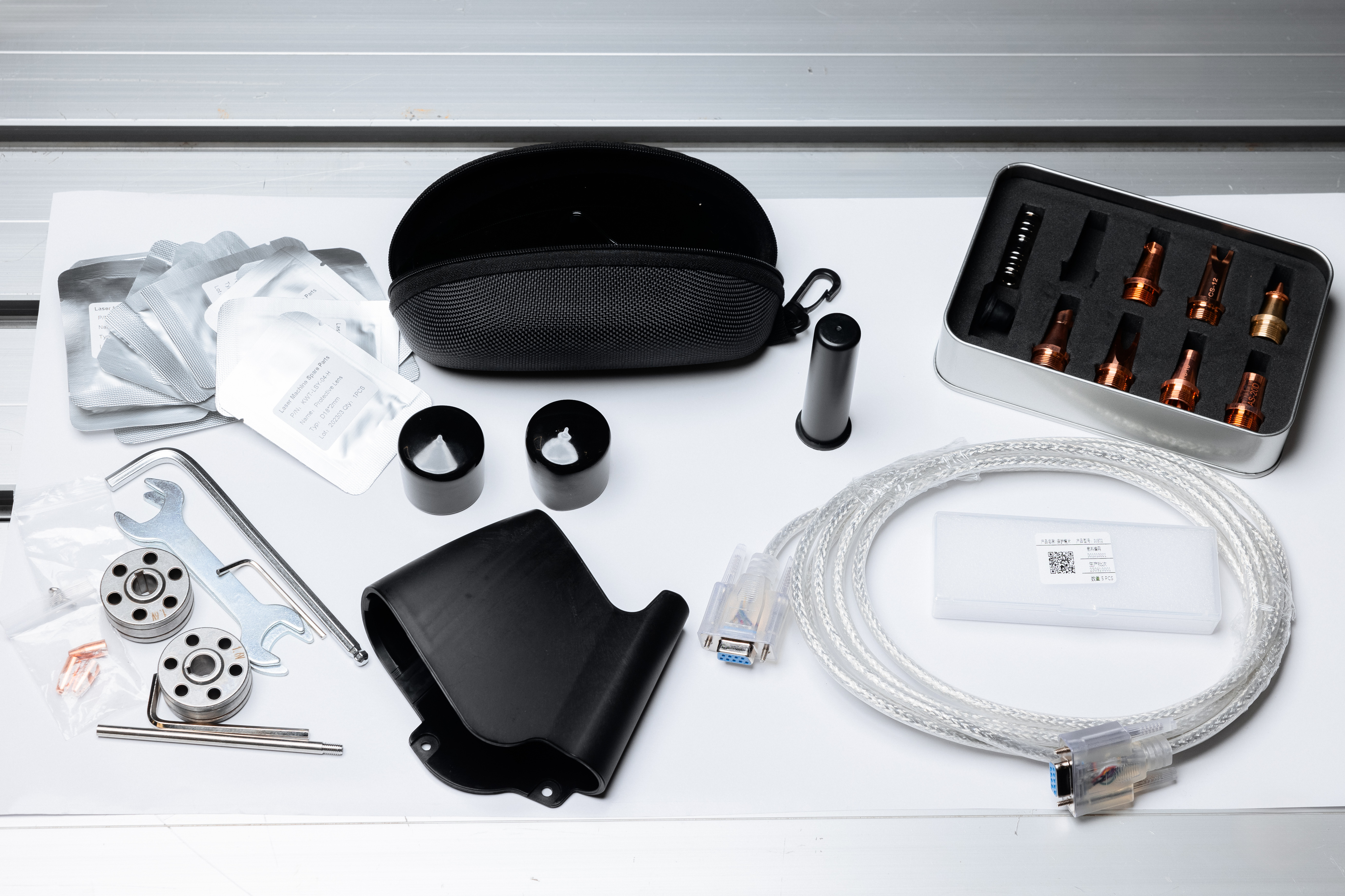

Дополнительные аксессуары

• Комплект запасных защитных стекл 10 шт
• Кобура для сварочного пистолета
• Набор ключей
• Кабель для диагностики
• Защитные очки

Технические характеристики лазерного аппарата INTEGRAL

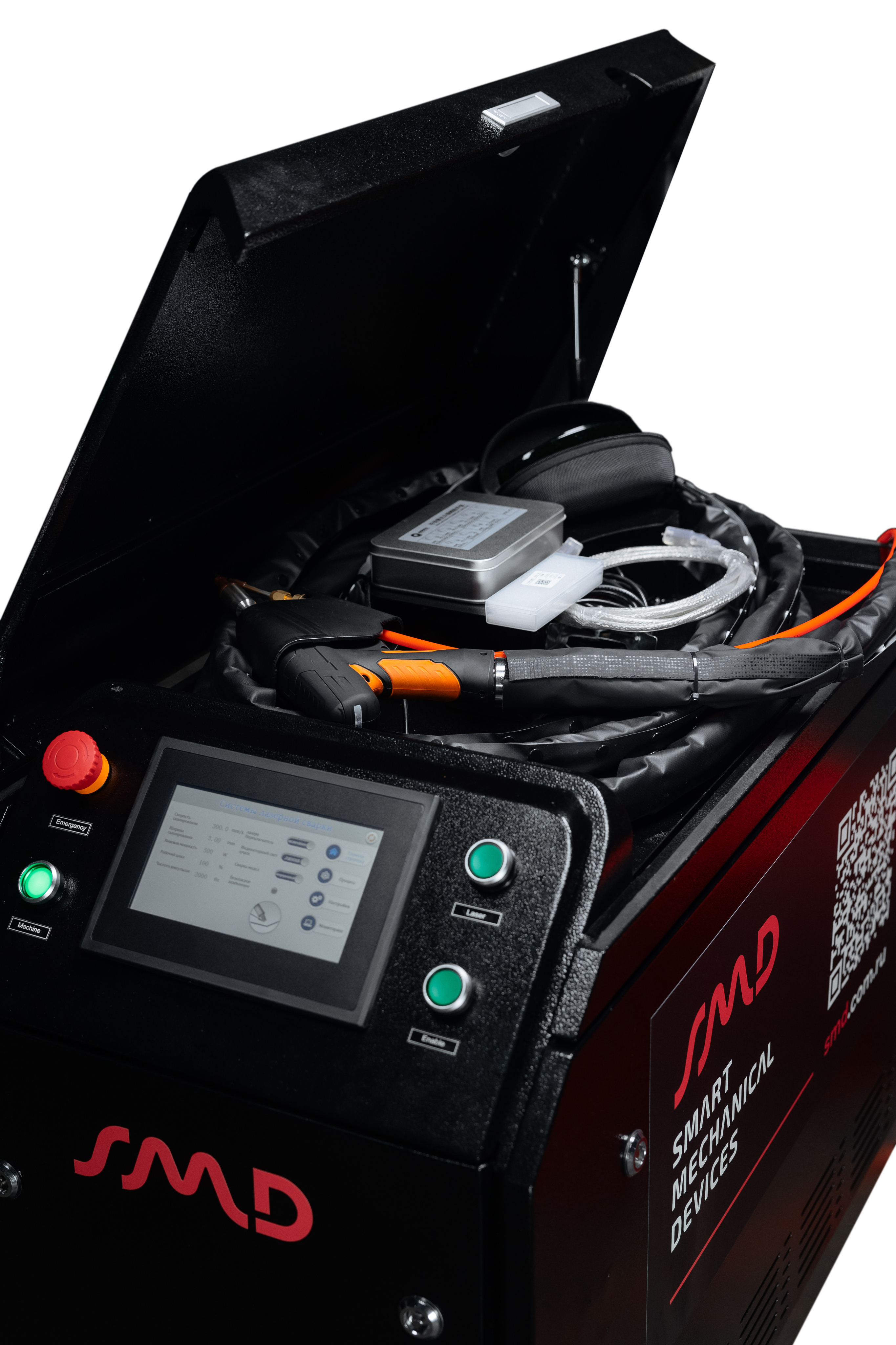

Конструктивные особенности лазерного аппарата INTEGRAL

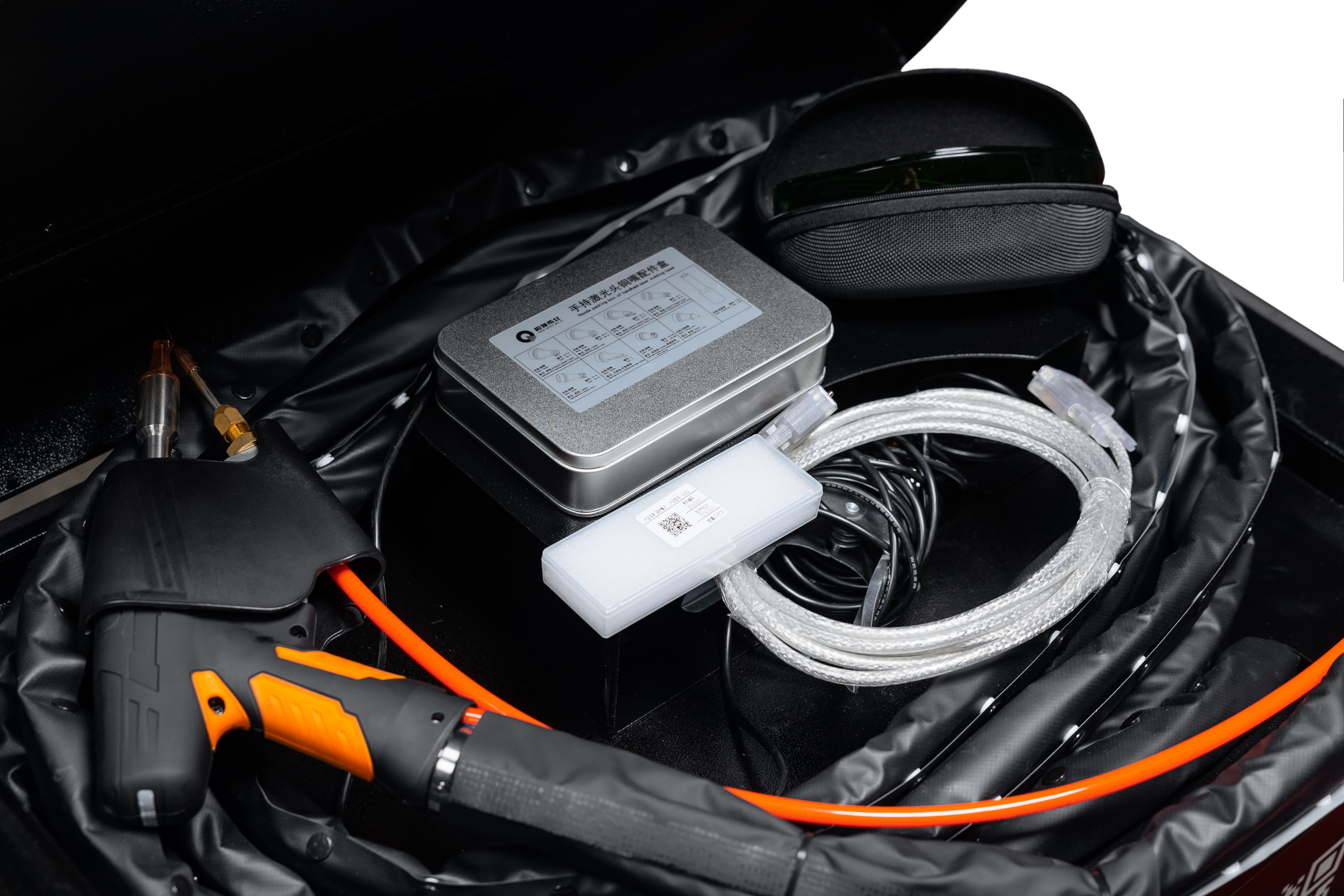

Основные компоненты сварочного лазерного аппарата: лазерный источник, блок управления и блок охлаждения размещены в едином корпусе, который имеет прочную конструкцию, оснащен колесами высокой износостойкости, ручками на передней части корпуса для удобного перемещения. В верхней части под крышкой с превмолифтом находится дополнительный отсек для подключения кабелей и хранения аксессуаров для аппарата.

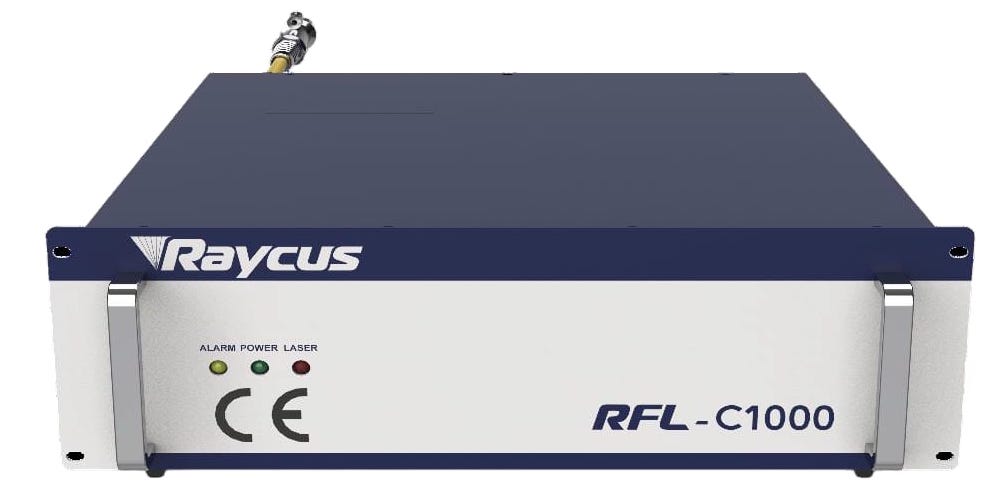

Иттербиевый волоконный лазерный источник Raycus (PRC)

Raycus - бренд №1 в Китае среди производителей лазерных источников. Серия волоконных лазеров непрерывного действия Global Series, разработанная Raycus, имеет мощность от 300 до 3000 Вт. Новый волоконный лазер имеет более высокую эффективность электрооптического преобразования, более высокое и стабильное оптическое качество, более высокую устойчивость к высотным нагрузкам и использует оптимизированное оборудование второго поколения. система передачи волокон для обеспечения более стабильного и более сложного эффекта резки при резке толстых листов. Эта серия лазеров применима во многих сценариях применения: резка, сварка, сверление отверстий, очистка и другие виды обработки.

:

• Высокая эффективность электрооптического преобразования > 40%
• Длина выходного волокна может быть настроена
• Разъем QBH/QD
• Широкий диапазон частот модуляции
• Работа без техничсеского обслуживания
• Сигнализация обрыва оптоволокна
• Наличие сертификации CE
• Наличие послегарантийного обслуживания в России

:

Иттербиевый волоконный лазерный источник IPG (Россия)

Компания IPG – один из лидеров в области оптоволоконных лазеров. Лазерные источники IPG обладают большей эффективностью, надёжностью и сроком службы. Источники имеют систему защиты от обратного отражения BRS (Back Reflection Safety) для безопасной обработки высокоотражающих материалов, таких как медь, алюминий, латунь и т.д. Собственное производство обеспечивает наличие всех компонентов, максимально сокращая скорость ремонта и производства источников излучения. Широкий диапазон рабочих температур и встроенный осушитель позволяют использовать источник в самых суровых производственных условиях, а система внутренней самодиагностики, высочайшая надежность компонентов и большой гарантийный срок обеспечивают максимальную уверенность и контроль над производством.

Основные преимущества лазерного источника IPG:

• Стабильность: кратковременная нестабильность мощности ±0,5%
• Высокая эффнективность: энергоэффективность >45%
• Долговечность: функция Hot reserve (патент), защита диодов от деградации
• Двухфакторная защита от отражения: высокочувствительный температурный датчик коннектора, сверхчувствительный фотодиод выходного волокна, высокочастотный анализа данных с датчиков запатентованным собственным ПО
• Надежность: стресс-тесты и «медный» тест выходного контроля, отсутствие регламентных работ

Контроллер системы управления на русском языке

Система управления позволяет с помощью сенсорного экрана интерфейса просматривать и настраивать текущие параметры процесса, получать информацию об аварийных сигналах от системы диагностики в реальном времени Для сохранения собственных параметров сварки предусмотрена библиотека процессов. Мониторинг состояния в режиме реального времени помогает предотвратить проблемы и облегчить поиск неисправностей, обеспечивая стабильную работу сварочной головки.

Жидкостной чиллер для лазерного источника Hanli

Компания Hanli специализируется на системах охлаждения для лазерного оборудования. Чиллеры Hanli используются в лазерном оборудовании по всему миру, так как имеют высокую надежность и простоту в обслуживании. Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры источника в заданном эксплуатационном диапазоне. Блок охлаждения встреч в едином корпусе с лазерным источником и блоком управления.

Фильтр внутренней системы охлаждения

Дополнительный фильтр для внутренней циркуляции между источником лазерного излучения и системой охлаждения — чиллером.

Блок автоподачи проволоки для лазерной сварки

Особенности: сенсорный дисплей, четырехроликовый механизм подачи проволоки с двойным приводом, скорость подачи проволоки 25-600 см/мин (регулируемая), поддерживает 6 режимов подачи проволоки: импульсная подача проволоки, асинхронная подача проволоки, задержка подачи проволоки, непрерывная подача проволоки, синхронная подача проволоки, предварительная подача проволоки. Используемая проволока 0.6, 0.8, 1.0, 1.2, 1.6 мм. Размер блока: 560 х 250 х 350 мм.

Блок подачи присадочной проволки под две бухты сварочной проволки. Комплектуется к аппаратам ручной лазерной сварки с мощьностью источника 3 Кв. Применяется для заполнеия сварного шва на толщинах от 3 мм. Используемая проволока 1.6, 2.0 мм.
