Описание

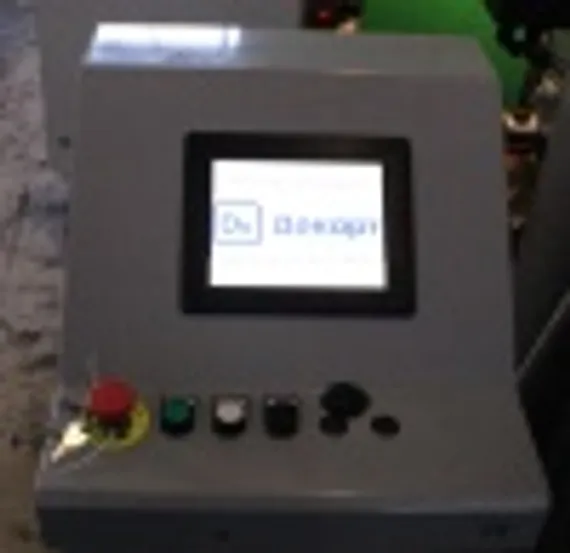

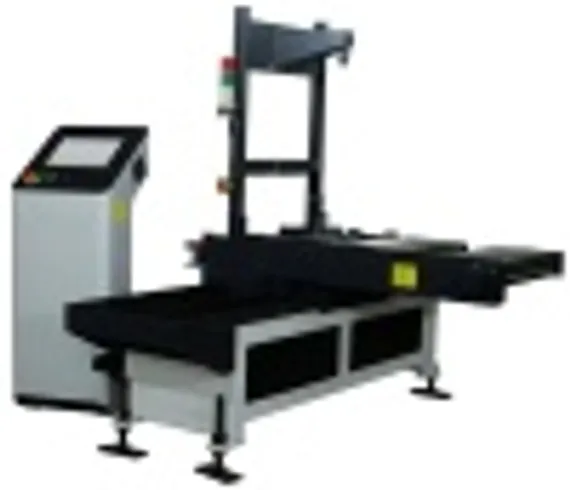

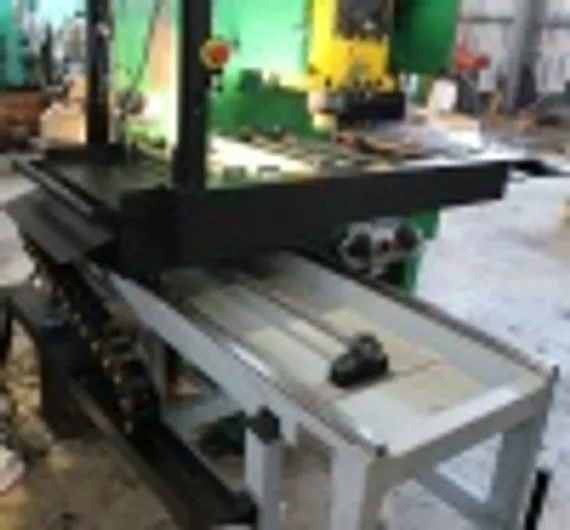

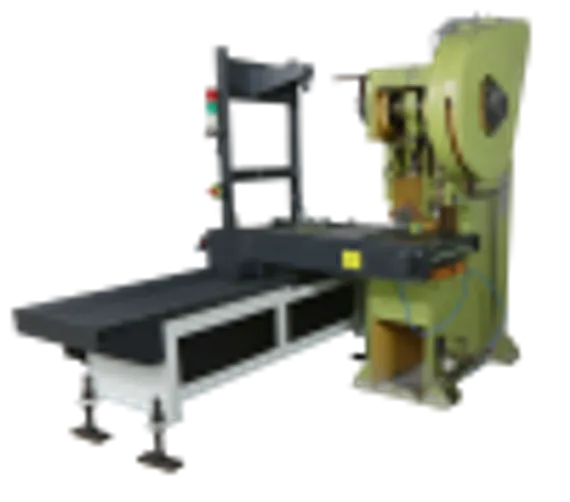

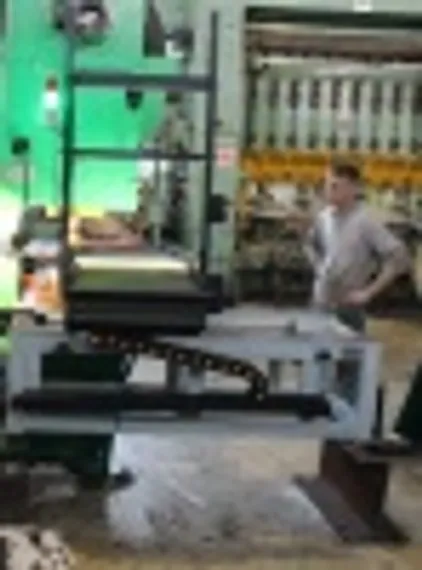

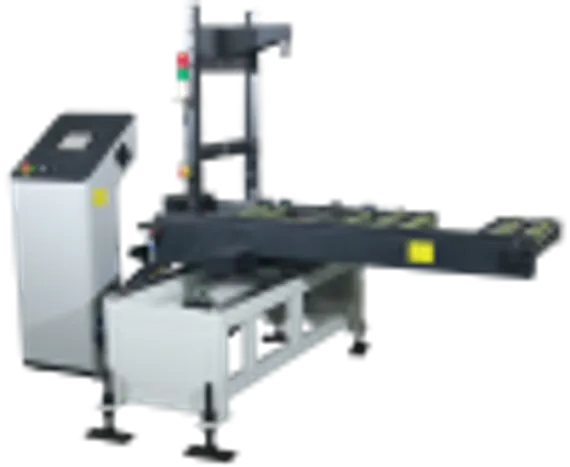

Новая разработка в области автоматизации технологии холодной штамповки. Установка предназначена для повышения эффективности технологии штамповки при обеспечении высокого уровня охраны труда.
Установка автоматически сканирует заготовку (не обязательно ровную, можно использовать и отходы от штамповки) и определяет в какой части заготовки можно расположить деталь. Далее раскладывает детали на заготовке и происходит автоматическая штамповка.
Преимущества штамповочного сканера-позиционера «Декарт»
Повышение эффективности штамповки:- снижение стоимости заготовки (уменьшение трудоёмкости при рубке на гильотине),
- увеличение производительности (максимальная скорость позиционирования 50000 мм/мин).
- в 1,5 раза больше деталей из одного объёма металла,
- уменьшение отходов в 2,5 раза,
возможность штамповки из неликвидных заготовок.
Экономия на заработной плате до 9-ти раз:
- Один человек может обслуживать 3 пресса.
Удешевление штампов на 30%:
- Можно использовать 2-х колоночные и без колоночные штампы,
- Штампы без направляющих, шаговых ножей и ловителей.
Охрана труда:
- Присутствие человека непосредственно около пресса не требуется.
Сравнение использования материала на примере детали «Шайба Ø20»
Штамповка позиционером "Декарт" | Классическая штамповка из полосы |
| Вес заготовки 2,49 кг Вес отходов 0,43 кг Количество деталей 336 шт | Вес заготовок 2,49 кг Вес отходов 1,1 кг Количество деталей 220 шт |
Примеры использования отходов штамповки
Технические характеристики сканер-позиционера «Декарт»
| Управляемые оси | 2 (X \ Y) |
| Точность управления | 10000 пульсов/мм |
| Тип управления | импульсный |
| Диапазон координат | ±999.99мм |
| Максимальная частота пульсов | 100kHz |
| Максимальная рабочая скорость | 50000мм/мин |
| Разрешение камеры | 5Mp 1944(V) * 2592(H) |
| Тип камеры | «Camera sensor: 1/2.5” rolling shutter CMOS» |
| Рабочее напряжение | DC 6В~30В |
| Входное напряжение | AC 200В～240В |
| Рабочая температура | от 0℃ до +50℃ |
| Относительная влажность | 10-80% |
Габаритные размеры сканер-позиционера с ЧПУ «Декарт»
| Модель | Серия | Ширина рабочей части штампа, мм | Мин. длина заготовки, мм | Макс. ширина заготовки, мм | Макс. размер детали, мм | Толщина заготовки, мм | Размер экрана, дюйм | Авто. смазка ШВП | Защитные кожухи ШВП | Макс. ускорение |
| BC-A5-GT500 | А5 | 140 | 410 | 500 | ˂80 | 0,5-2,5 | 8 | - | - | 3G |
| BC-A5-GT500-Plus | А5-Plus | 140 | 410 | 500 | ˂80 | 0,5-2,5 | 15 | + | + | |
| BC-C5-GT500 | С5 | 228 | 494 | 500 | ˂80 | 0,5-2,5 | 8 | - | - | |
| BC-C5-GT500-Plus | C5-Plus | 228 | 494 | 500 | ˂80 | 0.5-2.5 | 15 | + | + | |
| BC-H5-GT500 | H5 | 292 | 558 | 500 | ˂160 | 0.5-2.5 | 8 | - | - | |
| BC-H5-GT500-Plus | H5-Plus | 292 | 558 | 500 | ˂160 | 0.5-2.5 | 15 | + | + | |
| BC-F5-GT500 | F5 | 252 | 568 | 500 | ˂160 | 3.0-6.0 | 8 | - | + | |
| BC-A2-GT500 | A2 | 140 | 350 | 500 | ˂80 | 0.5-2.5 | 8 | - | 2G | |
| BC-A2DZ-GT500 | A2DZ | 90 | 170 | 500 | ˂60 | 0.5-2.5 | 8 | - | - | |
| BC-B2S-GT500 | B2S | 172 | 450 | 500 | ˂80 | 0.5-2.5 | 8 | - | - |
Краткое описание узлов штамповочного сканер-позиционера
1. Высокопрочная рама
Высокопрочная полноразмерная рама, изготовленная с использованием высокотехнологичной сварки, может выдерживать нагрузку до 63 тонн, обеспечивая стабильную и надежную работу.
2. Технология компенсации неровности заготовки
Валик может свободно повторять кривизну поверхности листа. Для компенсации неровности листа во время движения, приводные ролики имеют ход по высоте.
3. Интеллектуальная технология поджима
Индукционный датчик регулирует давление, так что пластины из разных материалов более равномерно перемещается и не деформируются.
4. Система Push-pull
Три комплекта резиновых роликов в начале и на конце, обеспечивают плавный ход заготовки. Система Push-pull позволяет полностью использовать заготовку без технологического отхода, диаметр резинового ролика составляет > 50 мм.
5. Камера 5 мегапикселей
Точность сканирование заготовки до 0,5 мм позволяет более эффективно использовать всю площадь заготовки.
