Характеристики
Описание

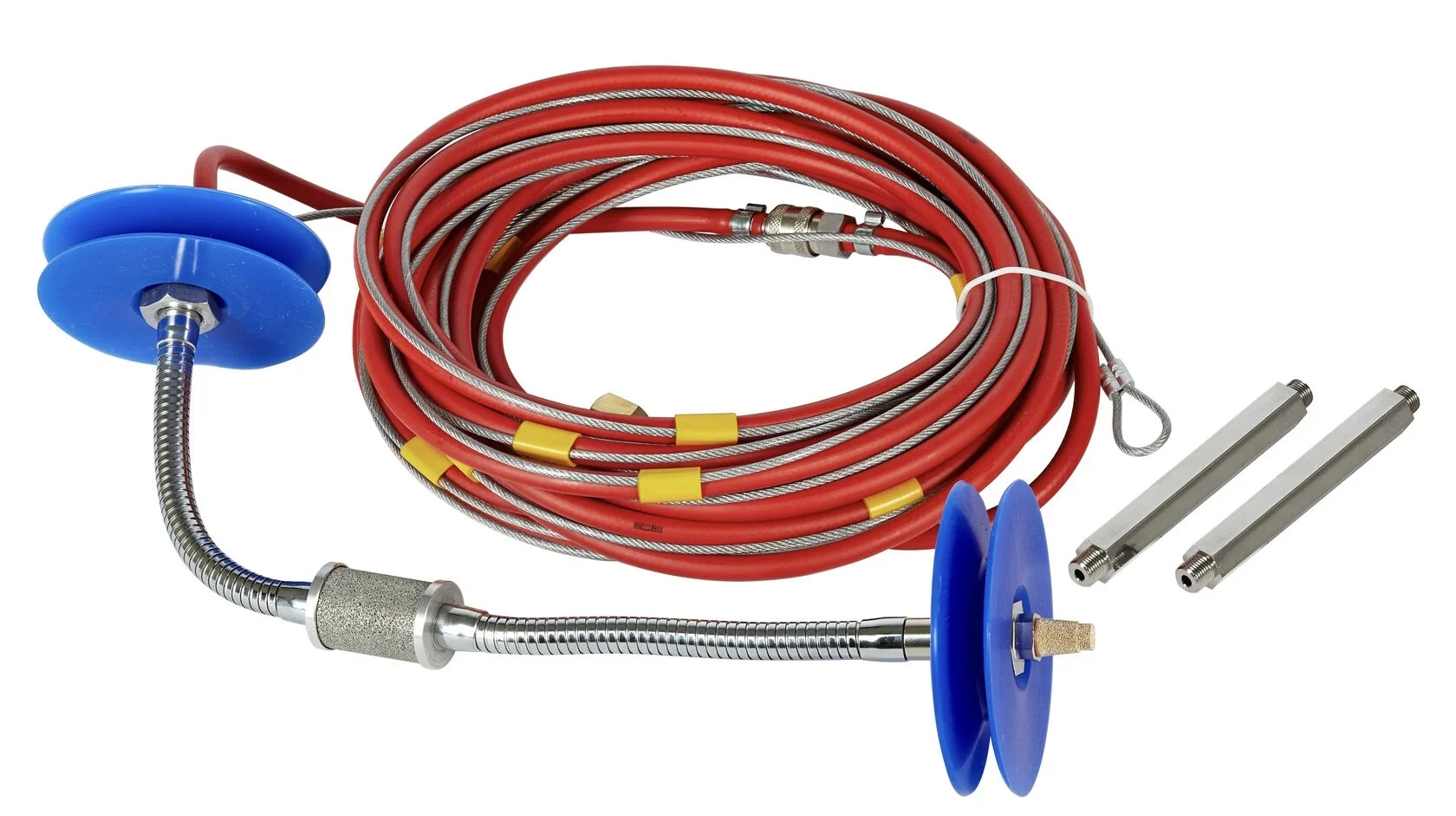

Система поддува для защиты обратной стороны кольцевых швов для орбитальной сварки труб с внутренним диаметром от 37 до 410 мм. Модульная система обеспечивает подачу защитного газа внутрь трубы с креплением для теплоустойчивых уплотнений.

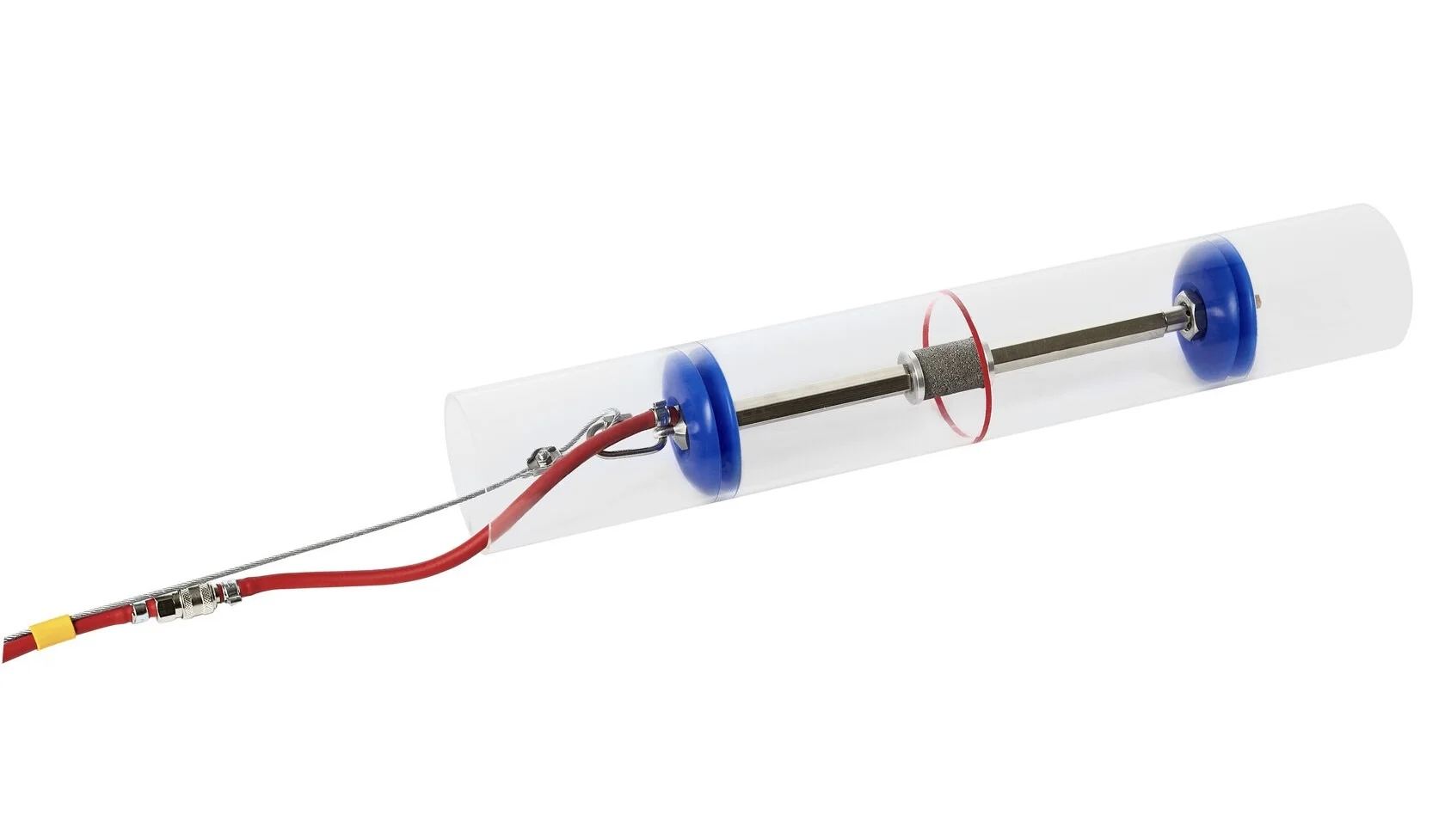

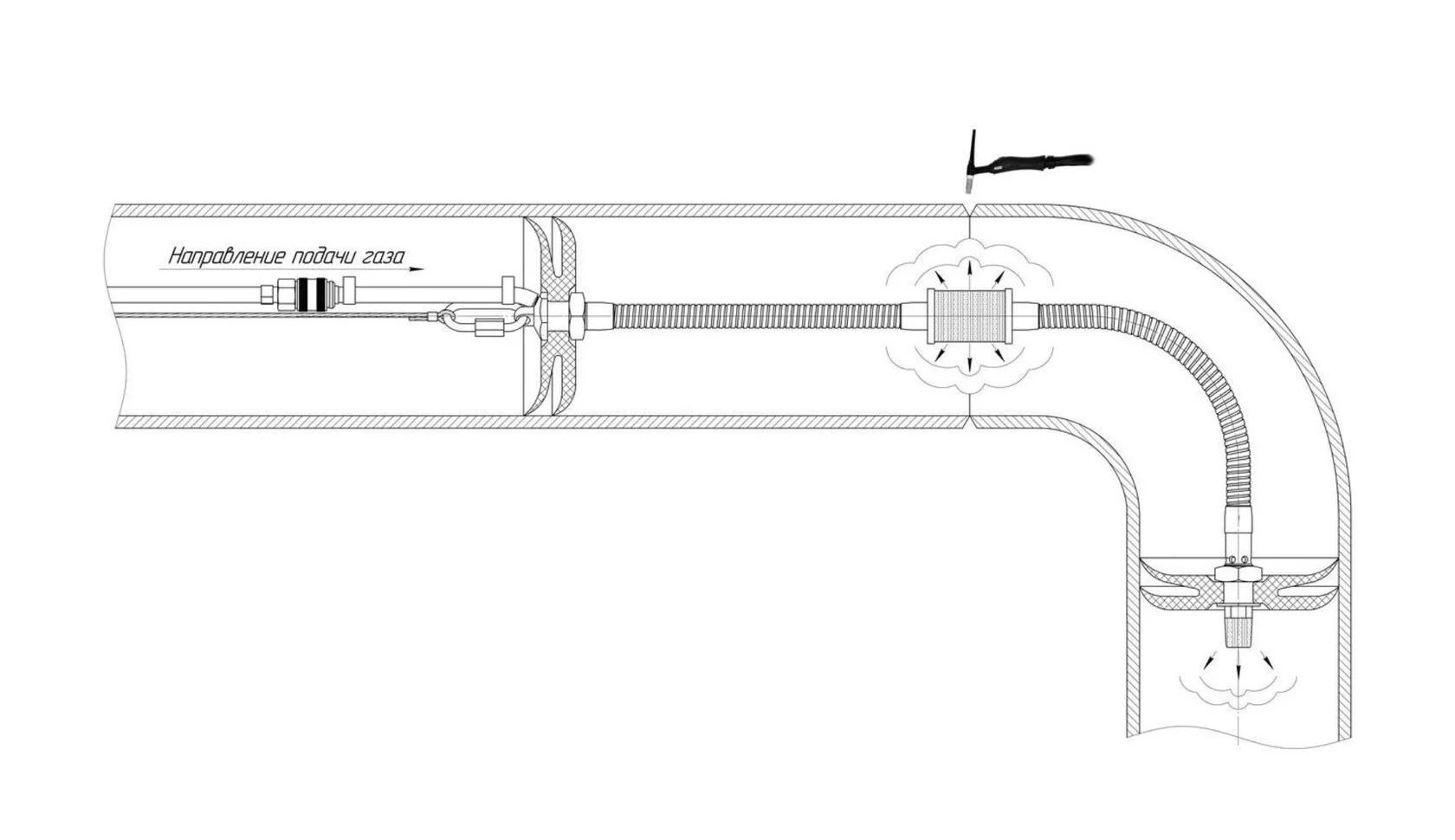

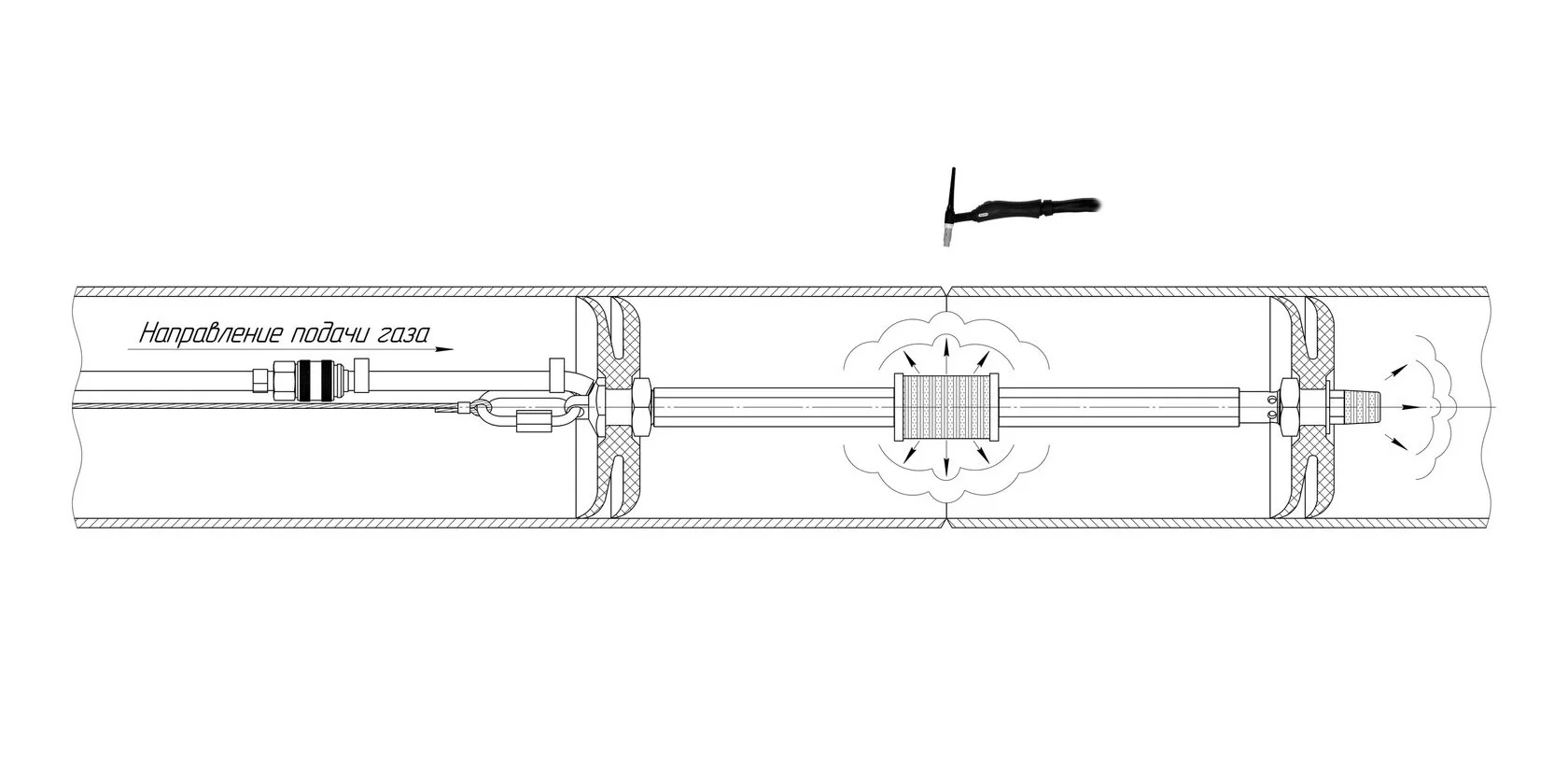

Защитный газ подается по шлангу, через впускной клапан и распределяется через диффузор, вытесняя остаточный кислород через выпускной клапан защитного газа, управляемый камерой выпуска защитного газа. Перемещение системы в трубе осуществляется с помощью тягового троса.
Данная система в оригинальном виде подходит для использования в трубах с внутренним диаметром от 37 до 410 мм, заменяются только термоустойчивые уплотнения. Уплотнительные диски приобретаются отдельно под размер трубы. Расстояние между силиконовыми уплотнениями - 250/350 мм (жесткие/гибкие рукава).

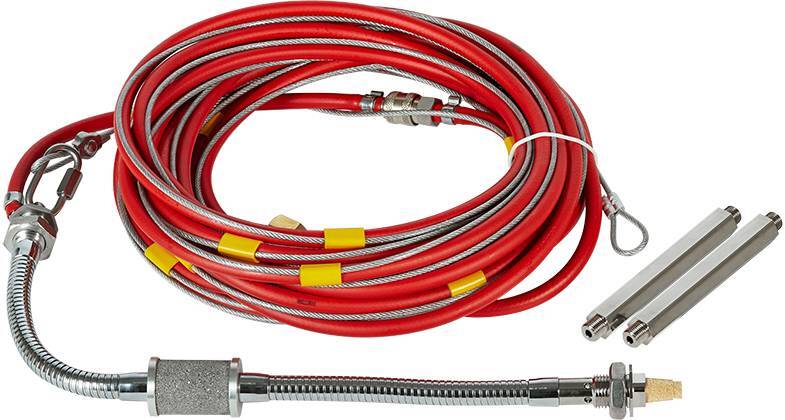

| № | Артикул | Наименование | Кол-во |
| 1 | 50000021 | Шланг термостойкий Ø5/8 мм, м | 10 |
| 2 | 75000021 | Комплект троса для протяжки 10 м, шт | 1 |
| 3 | 140601 | Гайка на редуктор 1/4G | 1 |
| 4 | 9582 | Зажимы для шланга | 4 |
| 5 | 505606 | Быстроразъемная муфта DN5 | 1 |
| 6 | 565006 | Быстроразъемный штуцер DN5 | 1 |
| 7 | 8253 | Карабин | 1 |
| 8 | 7501501 | Впускной клапан защитного газа | 1 |
| 9 | 7501500 | Гайка M16 | 2 |
| 10 | 10100015 | Жесткий рукав, 100 мм | 2 |
| 11 | 18150015 | Гибкий рукав, 150 мм | 2 |
| 12 | 7027040 | Диффузор Ø27 мм | 1 |

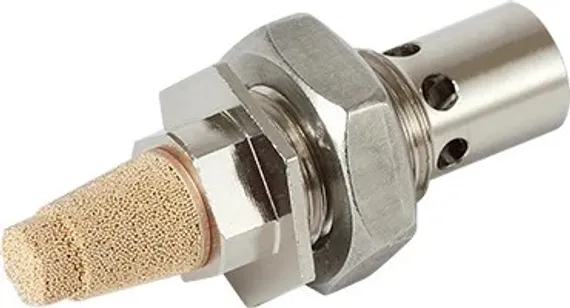

| 13 | 7501502 | Выпускной клапан защитного газа | 1 |
| 14 | 3456712 | Камера выпуска защитного газа | 1 |
| 15 | 1015 | Теплоустойчивый уплотнительный диск (не входит в комплект) | 2 |

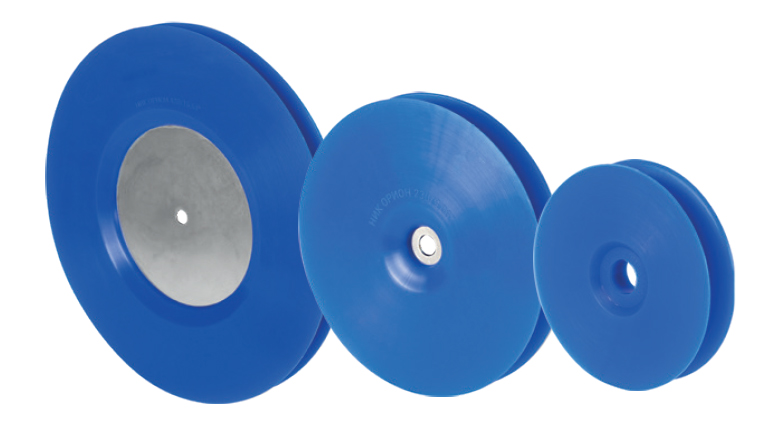

Термоустойчивые уплотнительные диски
Материал - силиконовая резина, рабочая температура от -50°С до 300°С. Для крепления дисков системы Ø 15 мм.
| Артикул | Размер диска ∅ внутренний х ∅ внешний, мм | Внутренние ∅ труб, мм |
| 1015045 | 15 x 45 | 37 - 43 |
| 1015050 | 15 x 50 | 43 - 48 |
| 1015055 | 15 x 55 | 46 - 53 |
| 1015065 | 15 x 65 | 53 - 63 |
| 1015075 | 15 x 75 | 63 - 72 |
| 1015080 | 15 x 80 | 67 - 77 |
| 1015095 | 15 x 95 | 76 - 91 |
| 1015107 | 15 x 107 | 87 - 103 |
| 1015115 | 15 x 115 | 99 - 112 |
| 1015137 | 15 x 137 | 112 - 132 |
| 1015150 | 15 x 150 | 130 - 145 |
| 1015167 | 15 x 167 | 140 - 162 |
| 1015195 | 15 x 195 | 162 - 190 |
| 1015230 | 15 x 230 | 190 - 225 |
| 1015270 | 15 x 270 | 225 - 260 |
| 1015300 | 15 x 300 | 260 - 290 |
| 1015330 | 15 x 330 | 290 - 320 |
| 1015365 | 15 x 365 | 320 - 355 |
| 1015390 | 15 x 390 | 350 - 380 |
| 1015420 | 15 x 420 | 375 - 410 |

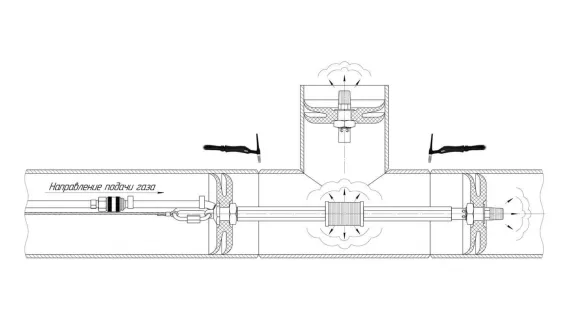

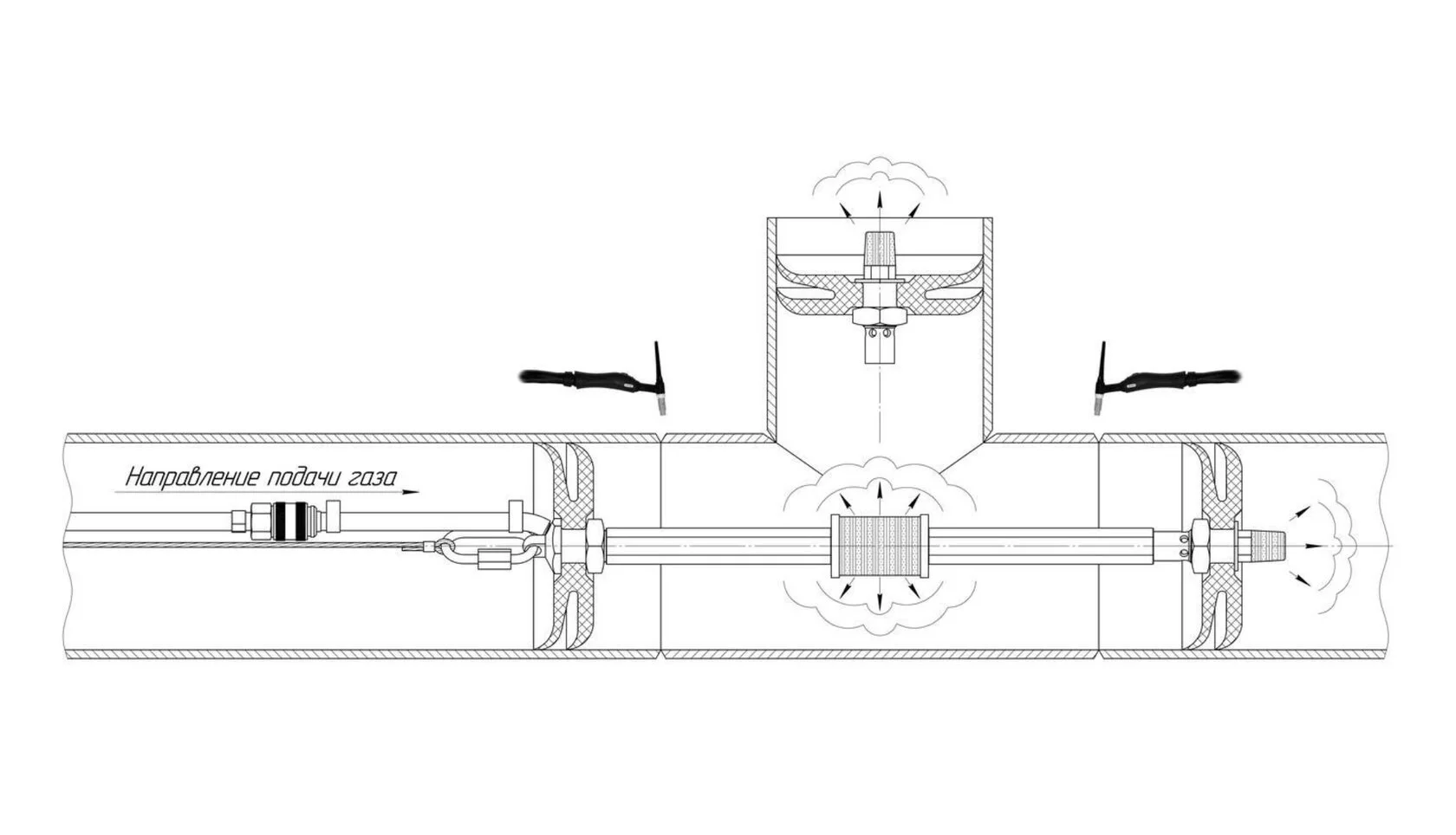

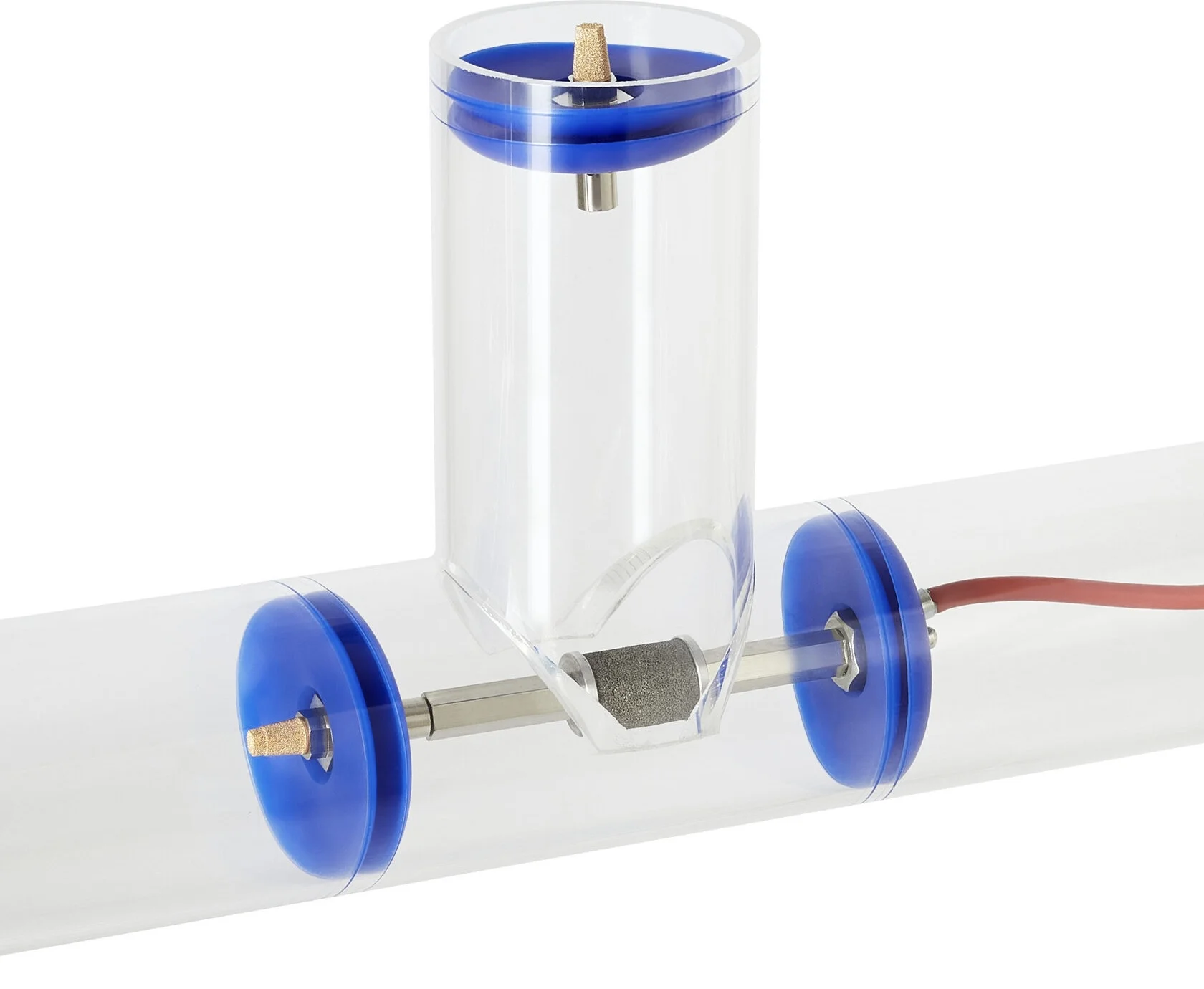

Для использования системы поддува при сварке тройников необходимо приобретать дополнительный комплект для сварки тройников. Подходит для труб с внутренними диаметрами от 37 до 410 мм. В составе комплекта: выпускной клапан защитного газа, камера выпуска защитного газа, гайка М6. Термоустойчивый диск приобретается отдельно.
