Характеристики
Описание

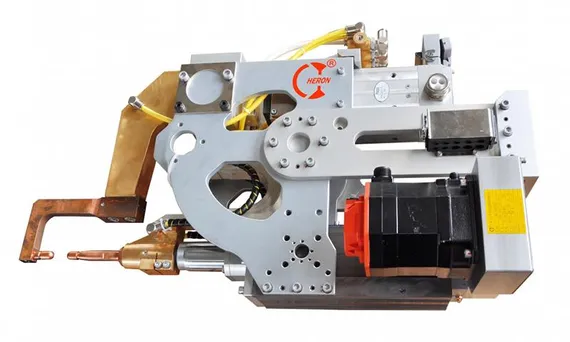

Роботизированные точечные сварочные пистолеты главным образом применяются для точечной сварки в производственной линии для автомобильных кузовов и кабин.
- Роботизированные точечные сварочные пистолеты могут быть быстро разобраны, благодаря чему обслуживание осуществляется легко и быстро.
- Использована уникальная конструкция для эффективной защиты от коррозии алюминиевого держателя электрода.
- Для основного корпуса роботизированных клещей используется высокопрочный материал из алюминиевого сплава.
- Держатель электрода отличается превосходной устойчивостью, благодаря чему сокращается количество искр во время сварочного процесса.
- Среднечастотный преобразователь постоянного тока подходит для частот от 1 до 2 кГц.
- Номинальная емкость преобразователя – 55 кВА / 75 кВА / 165 кВА / 220 кВА.
Сварочные клещи существенно снижают трудоёмкость производства сварки, поскольку при работах, производимых в различных местах, нет необходимости передвигать массивный сварочный трансформатор. Именно поэтому сварочные клещи для контактной сварки особенно популярны в авторемонтных мастерских, выполняющих кузовные ремонтные работы.
Технические характеристики сварочных клещей типа С, Heron
| Модель клещей | DB6-110-C22110 | DB6-110-C22122D | DB6-110-C22143 | DB6-110-C22152 |
| Серво-мотор | Доступны все серво-моторы для каждого робота | |||
| Мощность трансформатора, кВА | 110 | 110 | 110 | 110 |
| Максимальный ток короткого замыкания, КА | 22 | 22 | 22 | 22 |
| Максимальный ход цилиндра, мм | 115 | 205 | 125 | 176 |
| Максимальное усилие электродов, КН | 5000 | 5000 | 5000 | 5000 |
| Максимальное отклонение электродов (мм) | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Максимальная несоосность, мм | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 |
| Центр масс (X/Y/Z), см | 10.1/0.6/44.2 | 32.4/1.7/37.1 | 0.8/2.6/37 | 7.4/0.6/4.8 |
| Материал рычагов | медный сплав | |||
| Расположение разъемов для соединения с роботом | вверх, вниз, справа, слева, спереди, сзади | |||
| Размер рачагов (ДхШ), мм | 176 х 243 | 575 х 668 | 165 х 317 | 185 х 423 |
| Габариты (ДхВхШ), мм | 1180 х 622 х357 | 1456 х 877 х 392 | 1209 х 523 х 653 | 1316 х 520 х 371 |
| Общий вес, кг | 101 | 143.1 | 86 | 110 |
Трансформаторы сварочных клещей для точечной сварки
Данные трансформаторы (преобразователи) используется для источника сварочного тока для сварочных клещей для точечной сварки.
| Трансформатор (преобразователь) для роботизированных сварочных клещей |
| Инверторный преобразователь | 110 кВА - 1 кГц | 110 кВА - 2 кГц | 75 кВА - 2 кГц |
| Модель | B01DB-110 | B01DB-110-2H | B01DB-075-2H |
| Номинальная мощность, кВа | 110 | 110 | 75 |
| Напряжение первичной обмотки (U1N), В | 500 | 500 | 500 |
| Рабочая частота (f), Гц | 1000 | 2000 | 2000 |
| Вторичное напряжение (U2d), В | 10.4 | 10.4 | 11.4 |
| Макс.короткое замыкание тока, кА | 24 | 24 | 22 |
| Номинальная длительность цикла | 9.80% | 9.80% | 4.50% |
| Коэффициент трансформации | 48:01:00 | 48:01:00 | 44:01:00 |
| Масса, кг | 24.3 | 19.8 | 15.2 |
| Расход воды, л/мин | 6 | 6 | 6 |
Медные шунты для контактной сварки
Медные шунты для контактной сварки главным образом используются для кондукционных гибких соединений в контактных сварочных клещах.
| Медные шунты для роботизированных сварочных клещей |
Подробное описание не доступно на мобильных устройствах, рекомендуем перейти на полную версию сайта.
