Характеристики
Описание
Роботизированные точечные сварочные пистолеты главным образом применяются для точечной сварки в производственной линии для автомобильных кузовов и кабин.
- Роботизированные точечные сварочные пистолеты могут быть быстро разобраны, благодаря чему обслуживание осуществляется легко и быстро.
- Использована уникальная конструкция для эффективной защиты от коррозии алюминиевого держателя электрода.
- Для основного корпуса роботизированных клещей используется высокопрочный материал из алюминиевого сплава.
- Держатель электрода отличается превосходной устойчивостью, благодаря чему сокращается количество искр во время сварочного процесса.
- Среднечастотный преобразователь постоянного тока подходит для частот от 1 до 2 кГц.
- Номинальная емкость преобразователя – 55 кВА / 75 кВА / 165 кВА / 220 кВА.
Сварочные клещи существенно снижают трудоёмкость производства сварки, поскольку при работах, производимых в различных местах, нет необходимости передвигать массивный сварочный трансформатор. Именно поэтому сварочные клещи для контактной сварки особенно популярны в авторемонтных мастерских, выполняющих кузовные ремонтные работы.

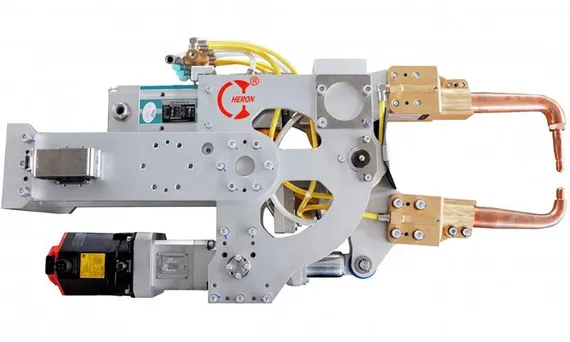

Технические характеристики сварочных клещей типа X, Heron
| Модель клещей | DB6-110-X22116 | DB6-110-X22142 | DB6-110-X22181 | DB6-110-X2203D |
| Серво-мотор | Доступны все серво-моторы для каждого робота | |||
| Мощность трансформатора, кВА | 110 | 110 | 110 | 110 |
| Максимальный ток короткого замыкания, КА | 22 | 22 | 22 | 22 |
| Максимальный ход цилиндра, мм | 297 | 164 | 212 | 252 |
| Максимальное усилие электродов, КН | 5000 | 5000 | 5000 | 5000 |
| Максимальное отклонение электродов (мм) | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Максимальная несоосность, мм | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 |
| Центр масс (X/Y/Z), см | 0.5/10.3/41 | 0.7/1.9/57.8 | 4.2/-0.5/40.3 | 8.6/1.0/41.4 |
| Материал рычагов | Авиационный алюминий | |||
| Расположение разъемов для соединения с роботом | вверх, вниз, справа, слева, спереди, сзади | |||
| Размер рачагов (ДхШ), мм | 441 x 849 | 161 x 378 | 264 x 506 | 281 x 609 |
| Габариты (ДхВхШ), мм | 1790 x 775 x 355 | 1196 x 828 x 362 | 1403 x 630 x 357 | 1273 x 724 x 520 |
| Общий вес, кг | 123 | 107 | 107 | 121 |
Трансформаторы сварочных клещей для точечной сварки
Данные трансформаторы (преобразователи) используется для источника сварочного тока для сварочных клещей для точечной сварки.
| Трансформатор (преобразователь) для роботизированных сварочных клещей |
| Инверторный преобразователь | 110 кВА - 1 кГц | 110 кВА - 2 кГц | 75 кВА - 2 кГц |
| Модель | B01DB-110 | B01DB-110-2H | B01DB-075-2H |
| Номинальная мощность, кВа | 110 | 110 | 75 |
| Напряжение первичной обмотки (U1N), В | 500 | 500 | 500 |
| Рабочая частота (f), Гц | 1000 | 2000 | 2000 |
| Вторичное напряжение (U2d), В | 10.4 | 10.4 | 11.4 |
| Макс.короткое замыкание тока, кА | 24 | 24 | 22 |
| Номинальная длительность цикла | 9.80% | 9.80% | 4.50% |
| Коэффициент трансформации | 48:01:00 | 48:01:00 | 44:01:00 |
| Масса, кг | 24.3 | 19.8 | 15.2 |
| Расход воды, л/мин | 6 | 6 | 6 |
Медные шунты для контактной сварки
Медные шунты для контактной сварки главным образом используются для кондукционных гибких соединений в контактных сварочных клещах.
| Медные шунты для роботизированных сварочных клещей |
