Характеристики
Описание
Подвесные сварочные клещи объединяют сварочный трансформатор и рычаги-электроды. Клещи используют уникальную конструкцию системы подвески, так что он может свободно вращаться в направлении XYZ, что решает задачу их маневренности.
Ручные сварочные клещи для контактной сварки включают в себя:
- Корпус, в которым рычаги-электроды подключаются к сварочному трансформатору.
- Поворотный рычаг с зажимом для верхнего электрода.
- Зажимной узел нижнего электрода.
- Ручки с органами управления
- Подвес для удержания инструмента во время сварки.
- Силовые кабели.
Сварочные клещи существенно снижают трудоёмкость производства сварки, поскольку при работах, производимых в различных местах, нет необходимости передвигать массивный сварочный трансформатор. Именно поэтому сварочные клещи для контактной сварки особенно популярны в авторемонтных мастерских, выполняющих кузовные ремонтные работы.

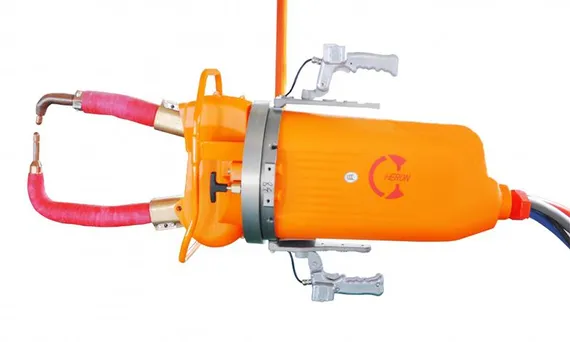

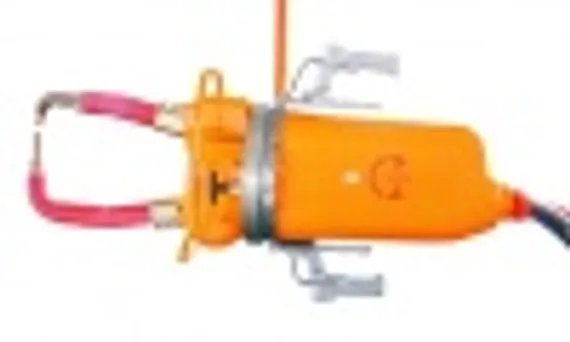

Сварочные клещи для ручной контактной сварки (сварочный пистолет) серии Н спроектирован для работы с высоким сварочным давлением. Они имеют модульную конструкцию, корпус зажима компактен и прост в эксплуатации. Серия H представлена клещами типов X и C – оба типа имеют одинаковую модель пистолета, взаимозаменяемы – замена осуществляется оперативно, меньше чем за 20 минут.
Технические характеристики сварочных клещей серии H, Heron
Сварочные клещи типа X
| Модель клещей | X160 | X230 | ||||||
| Пункт | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 |
| Трансформатор, кВа | 55 (MFDC) | 110 (MFDC) | 40 (AC) | 65 (AC) | 55 (MFDC) | 110 (MFDC) | 40 (AC) | 65 (AC) |
| Диаметр цилиндра, мм | Ø80 | Ø80 | Ø80 | Ø80 | ||||
| Длина подвижного рычага, мм | 152 | 152 | 178 | 178 | ||||
| Ход цилиндра, (мм) Вспомогательный / Основной / Удержание | 35/10/10 | 35/10/10 | 35/10/10 | 35/10/10 | ||||
| Количество цилиндров | 3-5 | 4-6 | 4-6 | 4-6 | 3-5 | 4-6 | 4-6 | 4-6 |
| Вторичное напряжение | 8.9 | 10.4 | 5 | 9.7 | 8.9 | 10.4 | 5 | 9.7 |
| Сварочное усилие при 0.5МПа, кг | 200-500 | 200-500 | 200-500 | 200-500 | 200-500 | 200-500 | 200-500 | 200-500 |
| Ток вторичной цепи короткого замыкания, кА | 15 | 24 | 14 | 18 | 15 | 24 | 14 | 18 |
| Общая масса, кг | 75-95 | 85-105 | 90-110 | 90-110 | 75-95 | 85-105 | 90-110 | 90-110 |
| Стандартный вылет (L), мм | 260 360 420 500 | 420 500 600 700 800 | ||||||
| Зазор между сварочными рычагами (H), мм | 110 165 200 | 260 300 350 400 |
Основные размеры корпуса клещей типа X
Сварочные клещи типа C
| Модель клещей | C150 | |||
| Пункт | 1 | 2 | 3 | 4 |
| Трансформатор, кВа | 55 (MFDC) | 110 (MFDC) | 40 (AC) | 65 (AC) |
| Диаметр цилиндра, мм | Ø80 | Ø80 | ||
| Ход цилиндра, (мм) Вспомогательный / Основной / Удержание | 45/20/20 90/20/20 130/20/20 | 45/20/20 90/20/20 130/20/20 | ||
| Количество цилиндров | 2 | 2 | 2 | 2 |
| Вторичное напряжение | 8.9 | 10.4 | 5 | 9.7 |
| Сварочное усилие при 0.5МПа, кг | 400 | 400 | 400 | 400 |
| Ток вторичной цепи короткого замыкания, кА | 15 | 24 | 14 | 18 |
| Общая масса, кг | 75-95 | 85-105 | 90-110 | 90-110 |
| Стандартный вылет (L), мм | 250 300 350 400 500 | |||
| Зазор между сварочными рычагами (H), мм | 110 150 200 250 300 400 |
Основные размеры корпуса клещей типа C
Трансформаторы сварочных клещей для точечной сварки
Данные трансформаторы (преобразователи) используется для источника сварочного тока для сварочных клещей для точечной сварки.
| Трансформатор (преобразователь) для стационарных сварочных клещей | Трансформатор (преобразователь) для подвесных сварочных клещей |
- Конструкция преобразователя имеет уникальный дизайн, с высокоэффективным охлаждающим действием циркулирующей воды, имеющей скорость течения 5 л/мин.
- Все преобразователи Х и С имеют одинаковые методы соединения и установки.
- Для первичной и вторичной катушек внутри преобразователя используется эпоксидный полимер, прошедший вакуумную цельнолитную процедуру.
- Преобразователь сварочного пистолета для точечной сварки оснащен интерфейсом сварочного тока и сигнальным интерфейсом контроля температуры. Также оснащен интерфейсом проверки тока вторичной цепи, который помогает поддерживать постоянный уровень тока вторичной цепи во время сварочного процесса.
- Преобразователь имеет конструкцию с тороидальным сердечником, характеризующуюся высокой проницаемостью и меньшей потерей в сердечнике.
- Наш преобразователь оснащен защитой от перегрева, гарантирующей безопасность оператора во время нормального, правильного управления оборудованием.
Медные шунты для контактной сварки
Медные шунты для контактной сварки главным образом используются для кондукционных гибких соединений в контактных сварочных клещах.
| Медные шунты для стационарных сварочных клещей | Медные шунты для подвесных сварочных клещей |
