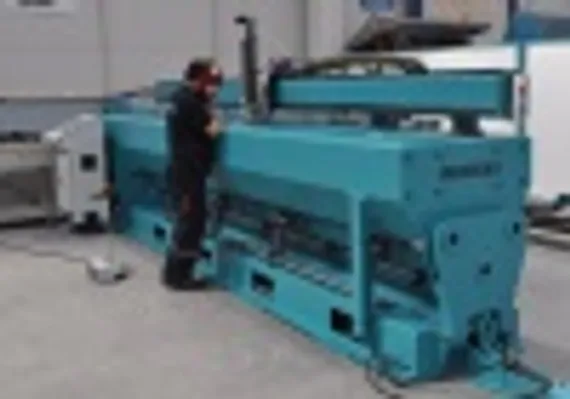

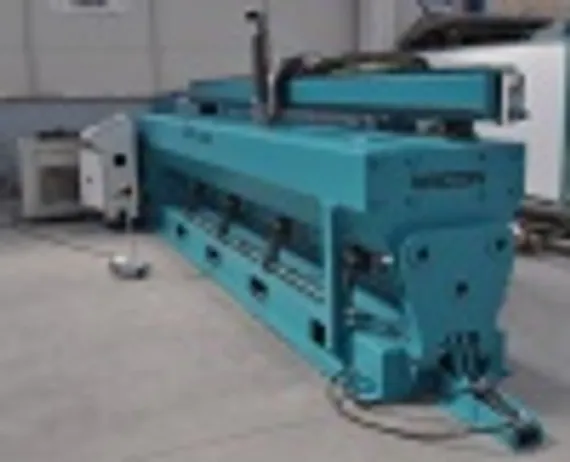

Установка для сварки балок стрел кранов и манипуляторов серии WHBKM, WICON

Установка для сварки продольных швов стыковых соединений была разработана компанией «WICON» специально для сварки балок коробчатого сечения стрел кранов (манипуляторов) по ТЗ заказчика. Основной особенностью конструкции установки является наличие механизма зажима заготовки и медной водоохлаждаемой подкладки специальной формы.

Принцип работы установки заключается в жесткой фиксации заготовки для предотвращения деформаций во время и после сварки. Сварочная горелка крепится на подвижной каретке, которая в процессе сварки перемещается по линейным направляющим. Скорость перемещения каретки задается и контролируется PLC контроллером блока управления.

Конструктивные особенности установок WHBKM WICON

Установка используется для автоматической сварки продольных швов балок кранов (манипуляторов) различного размера и толщины. Сварочная горелка крепится на подвижной каретке, которая в процессе сварки перемещается по линейным направляющим. Система имеет блок управления скорости для контроля скорости сварки во время работы. Подвижная горелка отслеживает во время сварки линию сварочного стыка с высокой точностью.

• Основной рабочий принцип установки: выполнять сварку стыковых соединений в продольном направлении.

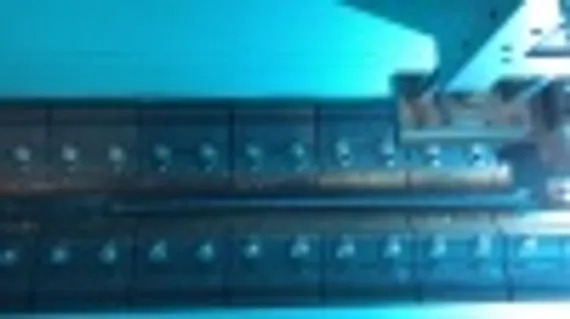

• Заготовка для сварки прижата к медной подкладной пластине на несущей балке пневматическими прижимами под рабочим давлением, после чего и производится процесс сварки в продольном направлении.

• Положение противоположных прижимов можно регулировать в зависимости от ширины свариваемого стыка. Усилие пневматического прижима можно регулировать в зависимости от толщины свариваемого материала. Наконечники на конце прижимных рычагов изготовлены из меди в соответствии с формой материала.
• Давление прижимов правого и левого ряда можно регулировать с помощью ножной педали независимо друг от друга. Кроме того, существует механизм выравнивания для центрирования оси сварки заготовки до фиксации прижимом.

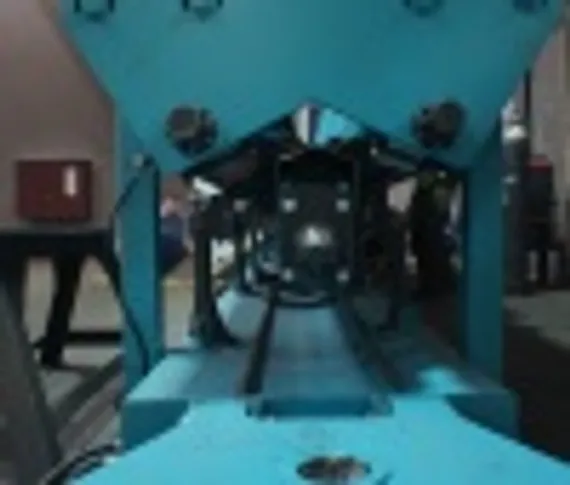

• Сварочная ванна сконцентрирована на медной подкладной пластине. Таким образом, заготовки провариваются насквозь через сварочную ванну одновременно изнутри и снаружи.

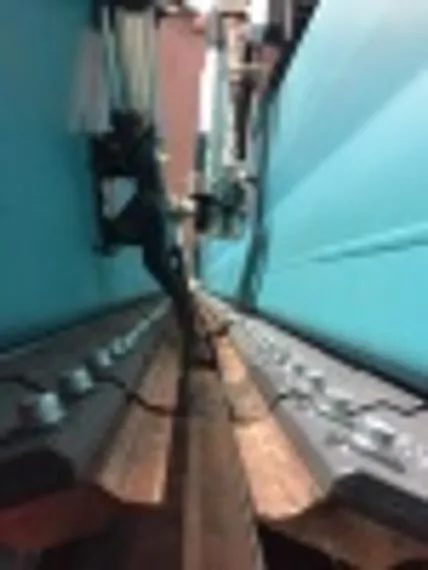

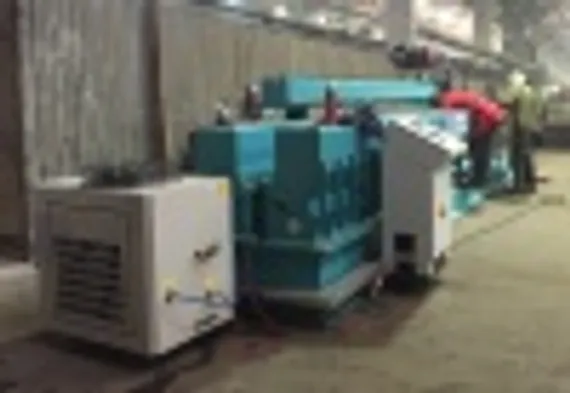

• Подкладная пластина на несущей балке изготовлена из циркониевой бронзы, устойчива к нагреву и истиранию. Подкладная пластина, которая нагревается во время сварки, охлаждается водой, поступающей через внутренние каналы. Блок водяного охлаждения расположен внутри установки. Регулируемый прижим свариваемых пластин к несущей балке обеспечивает одинаковую нагрузку на заготовку.
• Запирающий рычаг несущей балки управляется пневматическим цилиндром.

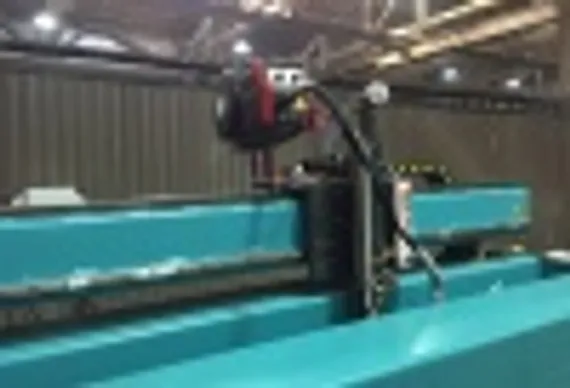

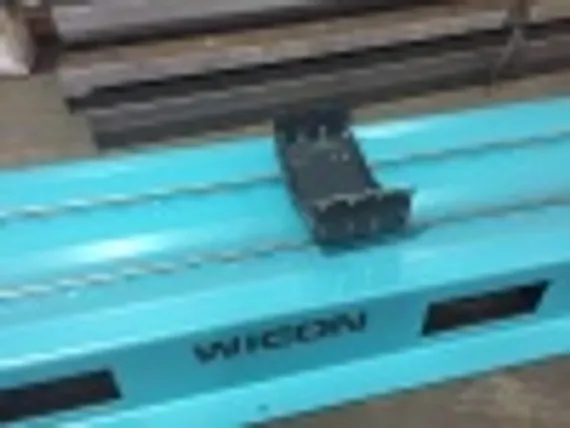

• Сварочная каретка с горелкой перемещается в горизонтальном направлении с высокой точностью при помощи специально разработанного модуля (линейной направляющей высокой точности). Точность перемещения обеспечивает хорошее качество сварки. Изменение скорости сварки осуществляется с помощью контроллера.
• Блок вертикального перемещения сварочной горелки имеет пневматический цилиндр для позиционирования в сварочной позиции. Процесс сварки запускается автоматически при позиционировании сварочной горелки в рабочем положении. Для позиционирования и регулировки сварочной горелки в направлениях вверх/вниз и влево/вправо имеется ручной крестовой слайдер.

• Механические границы перемещения подвижных частей установки определяются с помощью датчиков.
• Заготовки должны быть собраны на прихватках перед загрузкой.
• Кабели механизмов перемещения защищены и уложены в цепные кабельные каналы.
• Педали и кнопки ручного управления и панель управления обеспечивают простоту и удобство использования.

Дополнительные возможности:

• В зависимости от предпочтений заказчика в установке могут быть использованы механизмы для сварки MIG/MAG, SAW и TIG сварки.
• Желаемая точка начала сварки и ее длина могут быть установлены с помощью PLC контроллера на панели управления.
• Для облегчения загрузки и разгрузки заготовок может быть добавлен механизм подъёма и поддержки со стороны нижней части заготовки.
• Рычаги зажима заготовки могут быть установлены на подъёмный механизм для сближения кромок с обеих сторон коробчатых балок крановых стрел, сделанных из одного листа, перед процессом сварки.

Преимущества сварочных установок WHBKM WICON

• Сварка может быть запущена с помощью одной кнопки.
• Можно избежать изгиба от температурных напряжений.
• Обрабатываемые детали привариваются через сварочную ванну одновременно изнутри и снаружи.
• Увеличенный рабочий ресурс при непрерывном охлаждении медной подкладной пластины.
• Лёгкое центрирование заготовки для сварки точками.
• Простота использования.
• С дополнительными опциями, которые делают её более функциональной.

Электронные компоненты Европейских и Японских производителей:

• Частотные регуляторы двигателя YASKAWA (Япония).
• Контактные реле и распределители SIEMENS (Германия).
• Электромоторы GAMAK (Турция).
• Понижающие редукторы YILMAZ (Турция).

Технические характеристики установок WHBKM WICON

Подробное описание не доступно на мобильных устройствах, рекомендуем перейти на полную версию сайта.
