Характеристики
Описание

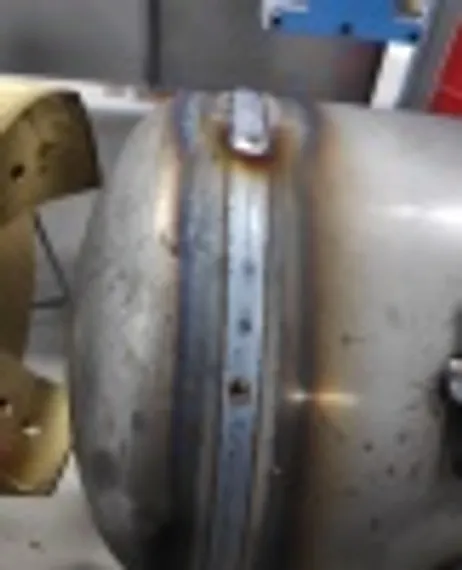

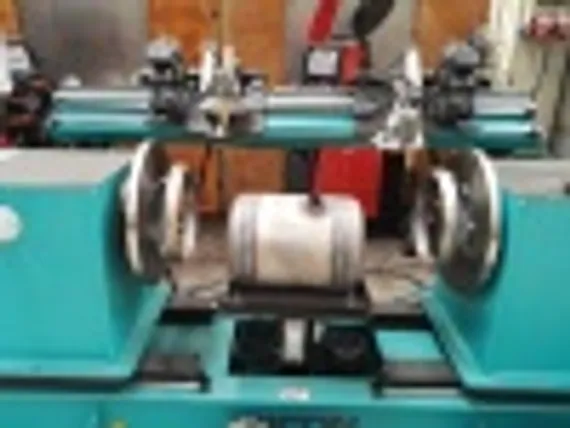

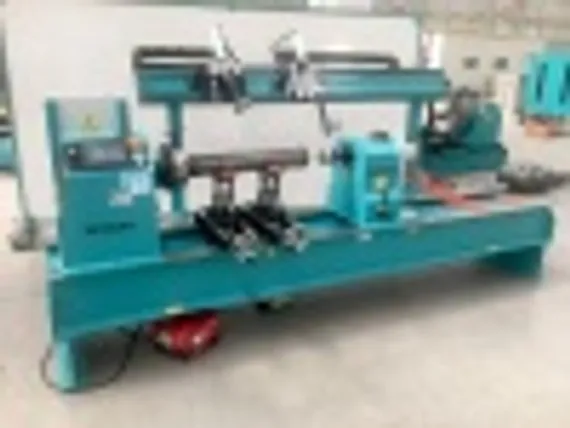

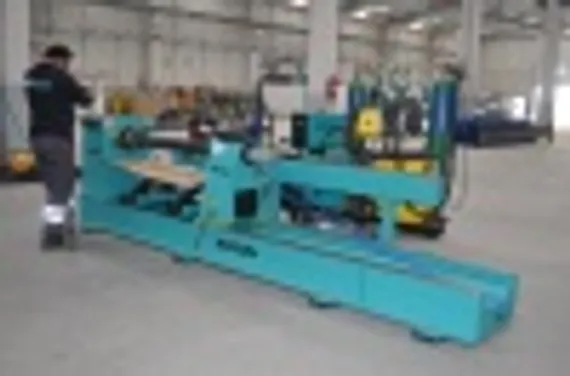

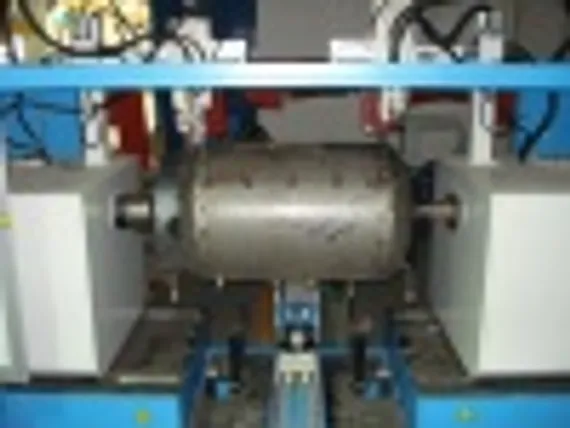

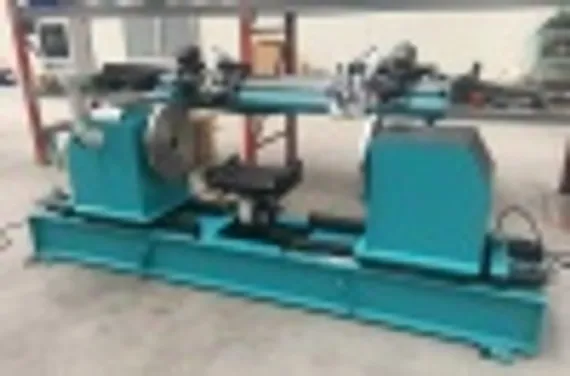

Сварочные установки с круговым вращением свариваемых изделий по типу токарного станка используются для выполнения сварных швов высокого качества с минимальными деформациями на кольцевых сварных соединениях на широком спектре деталей и изделий, в основном на ёмкостях и резервуарах.
Сварные соединения могут иметь различные конфигурации соединений, включая стыковые, угловые, нахлёсточные и швы с перекрытием. Эти установки производят сварку с наружной стороны сварного шва в верхней точке. Возможно использование сварки TIG, MIG/MAG и SAW, однопроходная и многопроходная сварка.
Свариваемая ёмкость надёжно закреплена в установке и сварочная головка точно перемещается вдоль продольного сварного шва. Сварочная установка дополнительно может быть оснащена двумя или более сварочными головками, так что одновременно или последовательно могут выполняться многопроходные сварные швы. WICON может выпускать установки для сварки кольцевых швов с длиной продольного шва от 1.000 до 6.000 мм (диаметром 24" - 236") и диаметром до 1000 мм (40").
Преимущества сварочных установок WDKM, WICON
- 7" сенсорный экран.
- Система центрального управления с педалью управления.
- Система управления с программируемым логическим контроллером (PLC).
- Автоматическое управление циклом сварки.
- Последовательность операций сварки, задаваемая на экране PLC контроллера.
- Триггерная система включения.
Дополнительные возможности:
- Опорный суппорт для поддержки свариваемого изделия (ножничного типа).
- Приводная сварочная головка.
Русифицированная сенсорная панель управления блока управления сварки
Электронные компоненты Европейских и Японских производителей:
- Частотные регуляторы двигателя YASKAWA (Япония).
- Контактные реле и распределители SIEMENS (Германия).
- Электромоторы GAMAK (Турция).
- Понижающие редукторы YILMAZ (Турция).
Технические характеристики установок WDKM, WICON
| Характеристики | WDKM 1500 | WDKM 2000 | WDKM 3000 |
| Диаметр свариваемого изделия (мм) | 100 - 650 | 100 - 650 | 100 - 650 |
| Длина свариваемого изделия (мм) | 1.500 | 2.000 | 3.000 |
| Привод вращения (кВт) | 0,37 | 0,75 | 1,5 |
| Диаметр конического перехода (мм) | 200 | 200 | 200 |
| Скорость вращения (об/мин) | 0 - 3,0 | 0 - 3,0 | 0 - 3,0 |
| Масса свариваемого изделия (кг) | 400 | 600 | 800 |
| Размеры свариваемого изделия (мм) | 1.350×2.900×1.500 | 1.350×3.400×1.500 | 1.350×4.400×1.500 |
| Масса (кг) | 1.100 | 1.650 | 2.000 |
