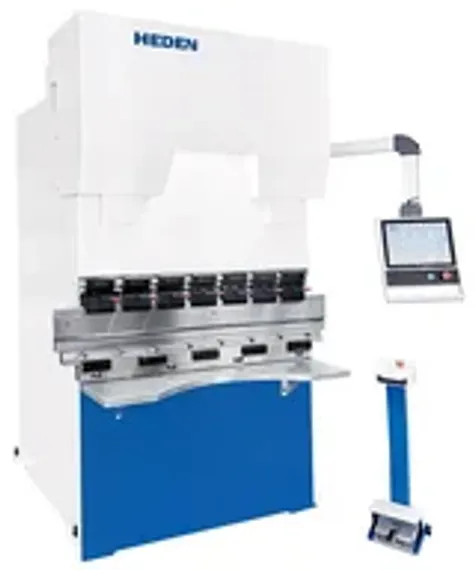

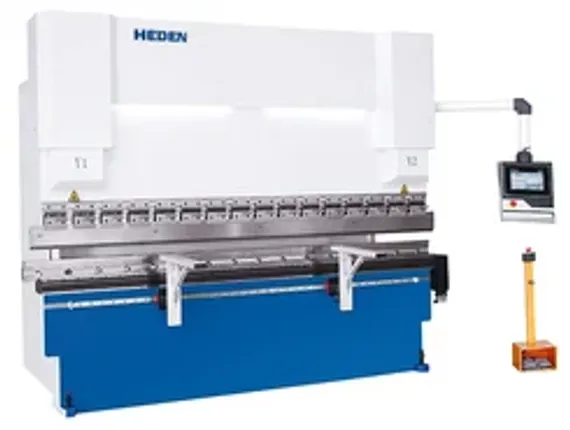

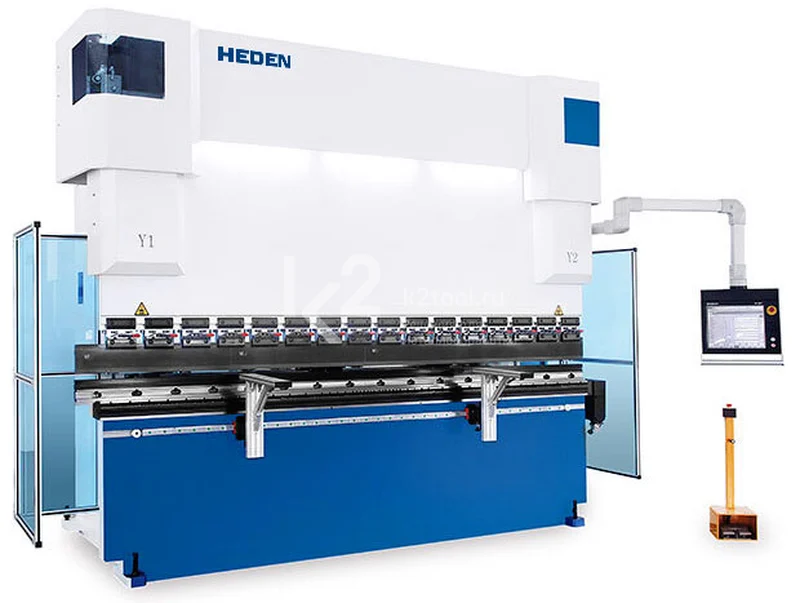

Купить листогибочные прессы с гибридной сервосистемой Heden серии PDD по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Гибридная сервосистема обеспечивает высокую точность гибки.
- Оси Y1, Y2, X, R+V (система бомбирования(антипрогиба)).
- Моторизованный задний упор X=600 мм с точностью ±0,03.
- Система ЧПУ представлена сенсорным контроллером.
- Быстросъемная система зажима верхнего штампа позволяет увеличивает скорость производства.
- Уменьшенное потребление масла.
- Автоматическое позиционирование пальцев упора.
- Потребление энергии на 50% выше, по сравнению с гидравлическими листогибами.
- Производительность на 30% выше, по сравнению с гидравлическими листогибами.
- Станок сохраняет чистоту окружающей среды за счет отсутствия необходимости утилизации отработанного масла.
- Сниженные эксплуатационные расходы.
Технические характеристики
| Модель | PDD-11032 |
PDD-17041 | |
| Макс. усилие | 1100 кН | 1700 кН | |
| Длина гибки | 3200 мм | 3600 мм | |
| Расстояние между колоннами | 2700 мм | 3600 мм | |
| Глубина зева | 450 мм | 450 мм | |
| Ход | 200 мм | 200 мм | |
| Просвет | 480 мм | 480 мм | |
| Макс. скорость работы | Скорость подхода | 200 мм/с | 180 мм/с |
| Рабочая скорость | 5‑15 мм/с | 5‑12 мм/с | |
| Скорость возврата | 200 мм/с | 180 мм/с | |
| Мощность | 5,5 кВт | 11 кВт | |
| Объем масляного бака | 60 л | 90 л | |
| Габариты | 3600×2300×2900 мм | 3600×2350×3050 мм | |
| Масса | 8600 кг | 13500 кг | |
Комплектация
- Оси управления Y1, Y2, X, R+V (система бомбирования(антипрогиба)).
- ЧПУ-контроллер DA53T.
- Моторизованный задний упор X=600 мм.
- Быстросъемный пуансонодержатель Promecam.
- Раздвижные кронштейны для поддержания переднего листа.
- Узкий нижний стол (европейского типа) с моторизованной системой компенсации прогиба.
- Оптические весы Fargo.
- Комплект пуансонов и штампов.
- Распределительный шкаф (Schneider).
- Гидравлическая система Hoerbiger (HAWEI).
- Светодиодная подсветка.
Анализ методом конечных элементов (FEA) и анализ напряжения
Программа CAE от SOLIDWORKS используется в качестве метода анализа нелинейной статической конструкции, напряжения и деформации рам пресса. Для сложных работ рекомендуется использовать моделирование переходных процессов и комбинацию вышеперечисленных методов FEA.
Система компенсации прогиба (бомбирование)
Позволяет автоматически компенсировать возможные деформации при гибке. При этом угол изгиба остается неизменным по всей длине заготовки.

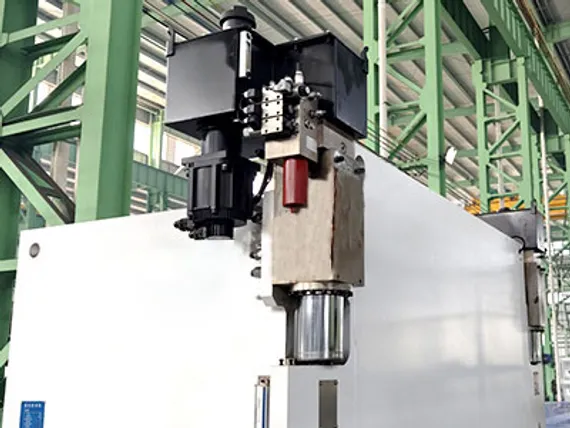

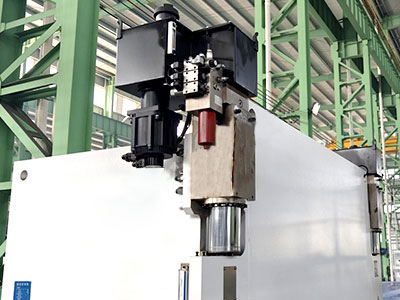

Гибридная сервотехнология
- Высокая динамика при низком потреблении энергии.
- Соответствие стандартам ЕС.
- Сниженный уровень шума (на 50 дБ).
- Серводвигатель с замкнутым контуром регулирования скорости.
- Энергоэффективность до 35% по сравнению с традиционными системами.
Контроллер DELEM DA-53T
- Сенсорная навигация с помощью "горячих клавиш".
- Цветной TFT-дисплей высокого разрешения 10,1".
- До 4 осей (Y1, Y2 + 2 вспомогательные оси).
- Библиотека инструментов / материалов / изделий.
- Управление сервоприводам и частотным преобразователем.
- Улучшенные алгоритмы управления по оси Y для клапанов с замкнутым / разомкнутым контуром.
- Интерфейс USB-накопителя.
- Profile-Т - автономное ПО.
Задний упор BGA-2 с ЧПУ
- Шариково-винтовая пара Hiwin и линейные направляющие по осям X, R.
- Скорость по оси X 600 мм/с.
- Оси Z1, Z2 с ручным управлением и линейной направляющей HIWIN.
- Механическая точность 0,01 мм.
- Пальцы с двойным упором и микрометрической регулировкой.
