Характеристики
Бренд:
HEDEN
Валюта:
RUB
Производитель:
HEDEN
Наличие:
В наличии
Товарная группа:
Оборудование для обработки листа
Регулировка времения задержки просветления:
мм 580 580 580 580 580 580 580 630 630 630 630 630 680 1400 680 680 680 720
Напряжение холостого хода, В:
мм 300 300 300 300 300 300 300 350 350 350 350 400 400 400 400 400 400 400
Потребляемая мощность, кВт:
кВт 30 30 30 37 37 37 37 45 45 45 45 75 75 90 90 90 90 90
Описание

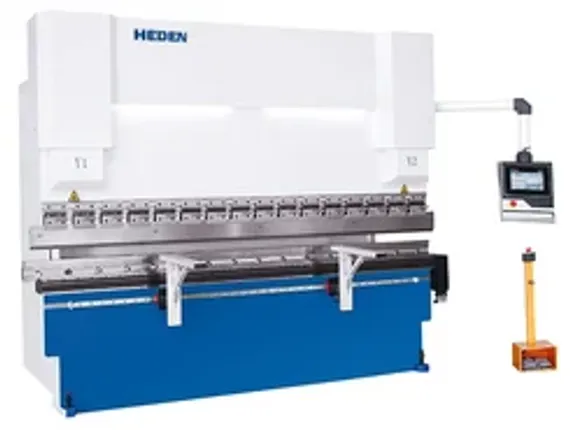

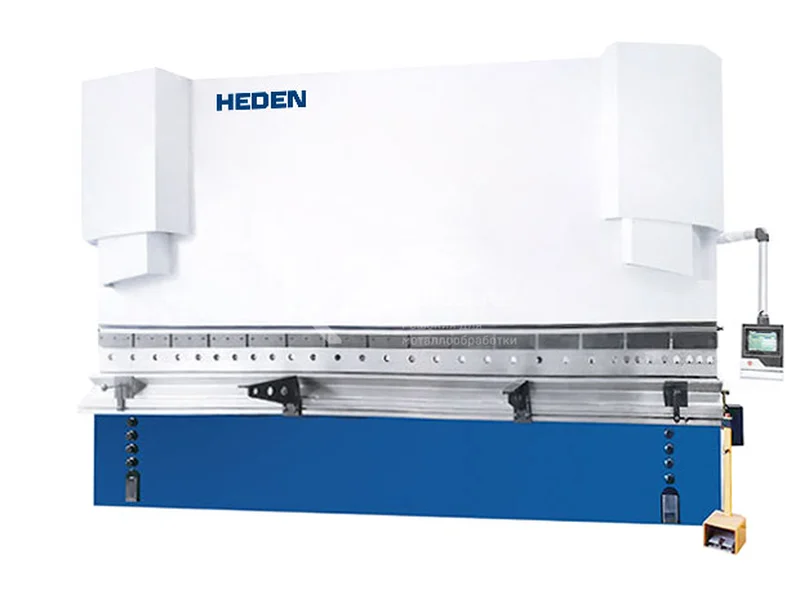

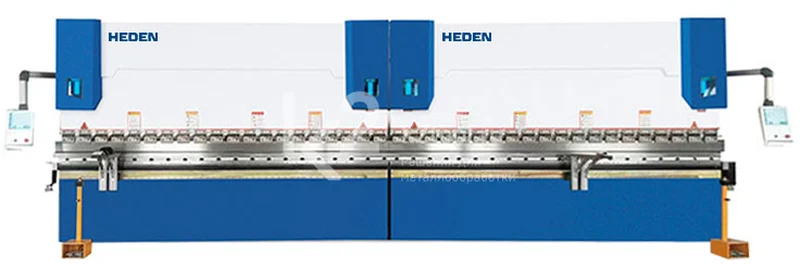

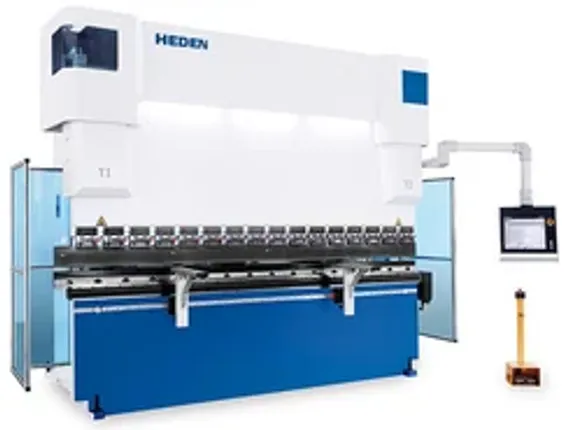

Купить листогибочные тандемные прессы Heden серии PDT по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Cильная антиэксцентрическая нагрузка.
- Выдвижная четырехточечная рельсовая направляющая.
- Рабочий стол с механизмом компенсации прогиба.
- Y1, Y2, X, R + V (система бомбирования (антипрогиба)).
- ЧПУ-контроллер DA53T.
- Моторизованный задний упор X=600 мм c точностью ±0,03.
Технические характеристики
| PDT-40041 | PDT-40051 |
PDT-40061 |
PDT-50041 |
PDT-50051 |
PDT-50061 |
PDT-50081 |
PDT-60041 |
PDT-60051 |
PDT-60061 |
PDT-60081 |
PDT-80061 |
PDT-80081 |
PDT-100061 |
PDT-100081 |
PDT-120061 |
PDT-120081 |
PDT-1200120 |
||
| Макс. усилие | кH | 4000 | 4000 | 4000 | 5000 | 5000 | 5000 | 5000 | 6000 | 6000 | 6000 | 6000 | 8000 | 8000 | 10000 | 10000 | 12000 | 12000 | 12000 |
| Длина гибки | мм | 4100 | 5100 | 6100 | 4100 | 5100 | 6100 | 8100 | 4100 | 5100 | 6100 | 8100 | 6100 | 8100 | 6100 | 8100 | 6100 | 8100 | 12000 |
| Расстояние между колоннами | мм | 3300 | 4300 | 5000 | 3300 | 4100 | 5000 | 6500 | 3300 | 4300 | 5000 | 6500 | 5000 | 6500 | 5000 | 6500 | 5200 | 6500 | 9500 |
| Глубина зева | мм | 400 | 400 | 500 | 400 | 500 | 500 | 400 | 500 | 500 | 500 | 600 | 600 | 600 | 650 | 600 | 600 | 600 | 600 |
| Ход | мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 350 | 350 | 350 | 350 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| Просвет | мм | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 630 | 630 | 630 | 630 | 630 | 680 | 1400 | 680 | 680 | 680 | 720 |
| Макс. скорость подхода | мм/с | 100 | 100 | 90 | 90 | 80 | 90 | 90 | 80 | 80 | 80 | 80 | 80 | 90 | 90 | 90 | 80 | 80 | 80 |
| Рабочая скорость | мм/с | 8 | 8 | 8 | 8 | 8 | 9 | 8 | 8 | 8 | 8 | 8 | 8 | 9 | 9 | 8 | 8 | 8 | 8 |
| Макс. скорость возврата | мм/с | 90 | 80 | 80 | 80 | 70 | 85 | 70 | 80 | 70 | 70 | 70 | 70 | 80 | 80 | 70 | 70 | 70 | 70 |
| Мощность | кВт | 30 | 30 | 30 | 37 | 37 | 37 | 37 | 45 | 45 | 45 | 45 | 75 | 75 | 90 | 90 | 90 | 90 | 90 |
| Объем масляного бака | л | 800 | 800 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | 1000 | 1400 | 1400 | 1600 | 1400 | 1600 | 1600 | 2000 | 2000 |
| Общая длина | мм | 4600 | 5600 | 6600 | 4600 | 5600 | 6600 | 8600 | 4600 | 5600 | 6600 | 8600 | 6600 | 8600 | 6600 | 6600 | 6600 | 8600 | 12600 |
| Общая ширина | мм | 2200 | 2200 | 2200 | 2200 | 2300 | 2300 | 2300 | 2500 | 2500 | 2500 | 2500 | 2900 | 2900 | 3000 | 3200 | 3200 | 3200 | 3200 |
| Общая высота | мм | 3400 | 4100 | 4100 | 3600 | 4200 | 4200 | 4500 | 4200 | 4200 | 4400 | 4500 | 4900 | 5300 | 5300 | 5800 | 5800 | 6100 | 7100 |
| Масса | кг | 26000 | 32500 | 37000 | 31000 | 37000 | 49000 | 65000 | 40000 | 51000 | 56000 | 70000 | 75000 | 90000 | 88000 | 106000 | 95000 | 116000 | 198000 |
Комплектация
- Y1, Y2, X, R + V (система бомбирования (антипрогиба)).
- ЧПУ-контроллер DELEM53T.
- Моторизованный задний упор X=600 мм.
- Быстросъемный пуансонодержатель.
- Раздвижные кронштейны для поддержания переднего листа тяжелого типа.
- Большой нижний стол с моторизованной системой компенсации прогиба.
- Оптические весы Fargo.
- Комплект пуансонов и штампов.
- Распределительный шкаф (Schneider).
- Светодиодная подсветка.
Анализ методом конечных элементов (FEA) и анализ напряжения
Программа CAE от SOLIDWORKS используется в качестве метода анализа нелинейной статической конструкции, напряжения и деформации рам пресса. Для сложных работ рекомендуется использовать моделирование переходных процессов и комбинацию вышеперечисленных методов FEA.
Система компенсации прогиба (бомбирование)
Позволяет автоматически компенсировать возможные деформации при гибке. При этом угол изгиба остается неизменным по всей длине заготовки.
Система числового управления
Контроллер DELEM DA-53T
- Сенсорная навигация с помощью "горячих клавиш".
- Цветной TFT-дисплей высокого разрешения 10,1".
- До 4 осей (Y1, Y2 + 2 вспомогательные оси).
- Библиотека инструментов / материалов / изделий.
- Управление сервоприводам и частотным преобразователем.
- Улучшенные алгоритмы управления по оси Y для клапанов с замкнутым / разомкнутым контуром.
- Интерфейс USB-накопителя.
- Profile-Т - автономное ПО.
Нижняя матрица типа Multi-V
- Нижний штамп адаптирует матрицу Multi-V.
Задний упор BGA-X
- Шариково-винтовая пара Hiwin и линейные направляющие по оси X.
- Скорость по оси X 600 мм/с.
- Оси Z1, Z2 с ручным управлением и линейной направляющей HIWIN.
- Механическая точность 0,01 мм.
- Пальцы с двойным упором и микрометрической регулировкой.
Передняя каретка
