Характеристики
Бренд:
Металлорежущие станки
Валюта:
RUB
Производитель:
Металлорежущие станки
Наличие:
В наличии
Артикул:
CDE6250A
Товарная группа:
Металлорежущие станки
Длина, мм:
2400 / 2650 / 3150 / 3650 / 4650 мм
Описание

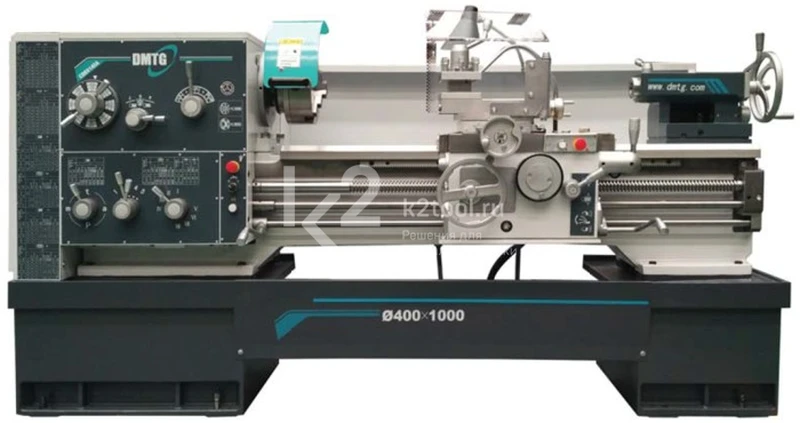

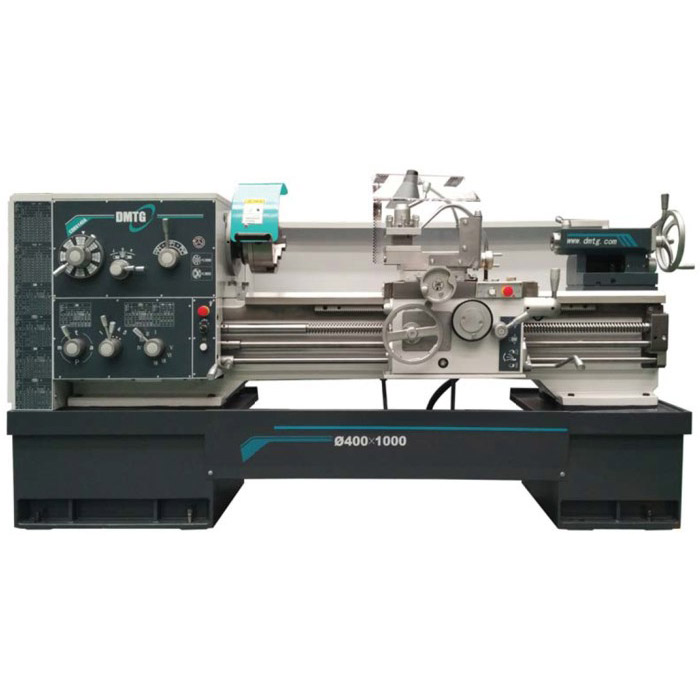

Купить универсальный токарный станок DMTG CDE6250A по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Предназначен для получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
- Очень широкий диапазон частот вращения шпинделя (22 скорости) и подач (63 подачи) позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента.
- Большие возможности: проходное отверстие шпинделя Ø 52 мм, нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 250 кг.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 394 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 1,5 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом, емкость масляного бака 12,5 литров.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 7,5 кВт.
- Дисковая электромагнитная муфта передает вращение на шпиндель и осуществляет реверс.
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
- Привод быстрого хода суппорта со скоростью перемещений 4000 мм/мин в продольном направлении и 1150 мм/мин в поперечном направлении.
- Мощная задняя бабка с пинолью диметром 75 мм и ходом 150 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
- Быстродействующий электромагнитный тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
- Современный аналог советских станков 1Б616, 16Б20, 16В20, 1В62Г.
Технические характеристики
| Мощность двигателя шпинделя | 7,5 кВт |
| Диаметр обработки над станиной | 500 мм |
| Диаметр обработки над суппортом | 290 мм |
| Диаметр обработки в выемке станины | 760 мм |
| Длина выемки станины | 260 мм |
| Межцентровое расстояние | 750/1000/1500/2000/3000 мм |
| Ширина станины | 394 мм |
| Макс. вес обрабатываемой заготовки | 250 кг |
| Число оборотов шпинделя | 11-1400 об/мин |
| Кол-во скоростей шпинделя | 22 |
| Проходное отверстие шпинделя | 52 мм |
| Фланец шпинделя | С6 (DIN 55027, ISO 702/III) |
| Конус шпинделя | КМ 6 |
| Крутящий момент шпинделя | 1586 Нм |
| Продольная подача (63 подачи) | 0,035-2,84 мм/об |
| Поперечная подача (63 подачи) | 0,009-0,804 мм/об |
| Быстрый ход в продольном направлении | 4000 мм/мин |
| Быстрый ход в поперечном направлении | 1150 мм/мин |
| Пределы шага нарезаемых метрических резьб (66 шагов) | 0,5-240 мм |
| Пределы шага нарезаемых дюймовых резьб (49 шагов) | 80-0,25 ниток/дюйм |
| Пределы шага нарезаемых модульных резьб (57 шагов) | модуль 0,25-120 |
| Пределы шага нарезаемых питчевых резьб (50 шагов) | 160-7/16 DP |
| Диаметр / шаг продольного ходового винта | 40 / 12 мм |
| Размер державки резца | 25×25 мм |
| Угол поворота верхней каретки суппорта | ±45° |
| Ход верхней каретки суппорта | 150 мм |
| Ход поперечной каретки суппорта | 348 мм |
| Конус пиноли задней бабки | КМ 5 |
| Диаметр пиноли задней бабки | 75 мм |
| Ход пиноли задней бабки | 150 мм |
| Поперечное перемещение задней бабки | ±15 мм |
| Длина | 2400 / 2650 / 3150 / 3650 / 4650 мм |
| Ширина×Высота |
1200×1400 мм |
| Масса | 2120 / 2160 / 2220 / 2330 / 2530 кг |
| Артикул | 3514330 |
