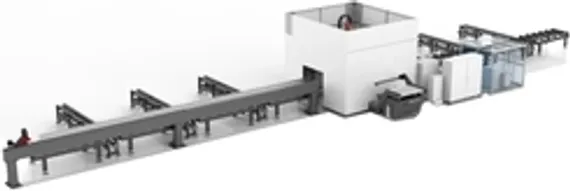

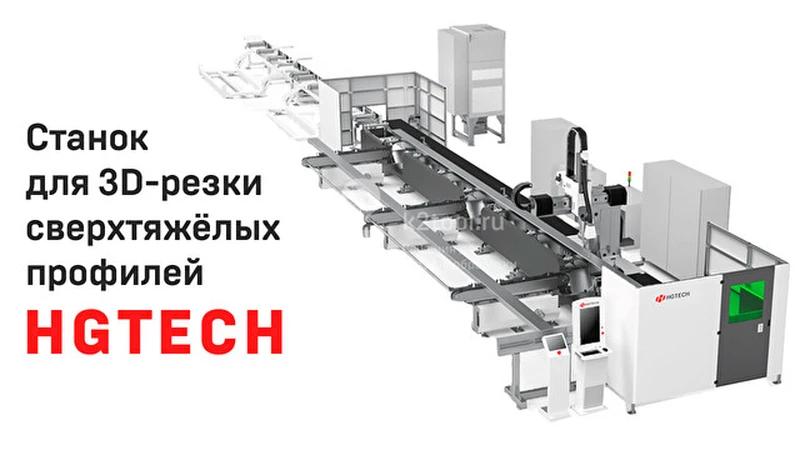

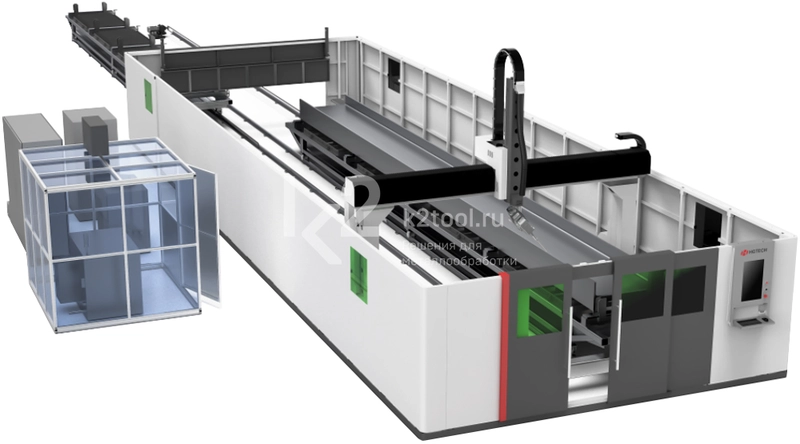

Купить лазерный труборез HGTECH серии STCS для 3D-резки сверхтяжёлых профилей по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Цифровая система управления состоит из ЧПУ FARLEY и шкафа управления, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Автоматизированные системы загрузки и выгрузки материала.
- Автоматическая выгрузка отходов.

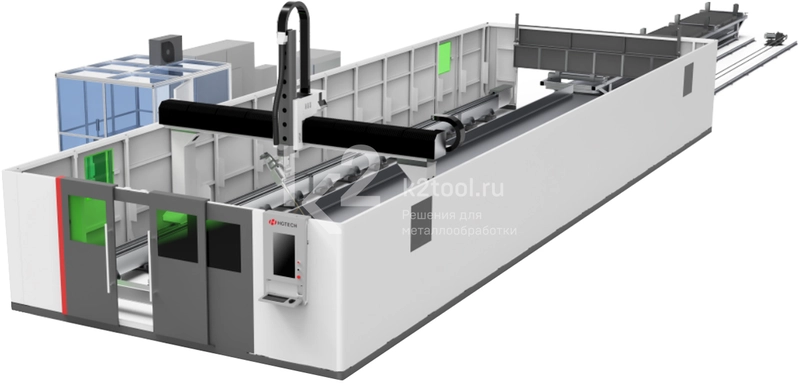

- Полностью изолированная защитная кабина в зоне обработки.
- Наличие автофокуса.
- Трехмерная резка по 5 осям.
- Функция резки под углом до 45°, включая V-образные, X-образные и Y-образные скосы без последующих процедур обработки.
- Безопасность и защита окружающей среды.
- Экономия трудовых ресурсов и времени на обработку до 70%.
- Высокая производительность и простота использования.
- Высокое качество на выходе — не требуется последующая постобработка среза.
- Интеллектуальное предотвращение образования препятствий в процессе резки.
- Цельносварная станина проходит долгий путь изготовления и строгий контроль качества.
- Используются комплектующие от ведущих мировых производителей лазерного оборудования.
Автоматизация
Нет необходимости в механическом управлении, благодаря автоматическому визуальному контролю 3D сканаторов и роботизированной резки.
Эффективное производство
Современное ПО станка позволяет производить обработку крупногабаритных заготовок, оптимизировать раскрой материалов и быстро импортировать чертежи.
Функция обнаружения и компенсации ошибок
Доступны функции обнаружения контуров, автоматического определения центра в режиме реального времени, разрешение смещения фланцев, предотвращения ошибок позиционирования.
Специализированное программное обеспечение
ПО трубореза имеет обширную базу знаний, а также множество схем по настройке и запуску функций: измерения, компенсации, перфорации, маркировки, снятия фаски и другое.
Технические характеристики
| Основные параметры | |
|---|---|
| Мощность лазера | 6000-20000 Вт |
| Фокусное расстояние | 250-275 мм |
| Наличие автофокуса | Имеется |
| Дисплей | 23,6-дюймовый сенсорный экран |
| Система ЧПУ | FARLEY |
| Количество осей перемещения | 5 осей (X/Y/Z/A/C) |
| Программное обеспечение для раскроя стали | Поддержка tekla и STEP |
| Функции | Секционная резка, резка фланцев и полотна, резка под углом, маркировка |
| Форма загрузки и выгрузки | Двухстанционный сменный стол |
| Грузоподъемность стола | 3 т |
| Меры безопасности | Защитная крышка с доступом сверху |
| Параметры обработки | |
| Виды обрабатываемых изделий | Двутавровые балки, швеллеры, угловые стальные трубы и т. д. |
| Макс. длина обрабатываемых изделий | 12000 мм |
| Макс. ширина обрабатываемых изделий | 1000 мм |
| Макс. высота обрабатываемых изделий | 500 мм |
| Макс. толщина вертикальной резки | 30 мм |
| Диапазон резки под углом | 0-45° |
| Рабочий ход | |
| Перемещение по оси X | до 13 м (настраиваемо) |
| Перемещение по оси Y | до 2 м (настраиваемо) |
| Перемещение по оси Z | 900 мм |
| Точность позиционирования | |
| Точность позиционирования по оси X | 0,1 мм/10 м |
| Точность позиционирования по оси Y | 0,05 мм |
| Точность повторного позиционирования по оси X | 0,05 мм/10 м |
| Точность повторного позиционирования по оси Y | 0,03 мм |
| Скорость обработки | |
| Макс. скорость позиционирования по осям X/Y | 60 м/мин |
| Макс. скорость связанных перемещений по осям X/Y | 80 м/мин |
| Макс. ускорение по осям X/Y | 1,0 g |
| Параметры резки под углом | |
| Перемещение по оси A | ±90° |
| Перемещение по оси C | ±90° |
| Точность позиционирования по осям A/C | 0,03° |
| Точность повторного позиционирования по осям A/C | 0,01° |
