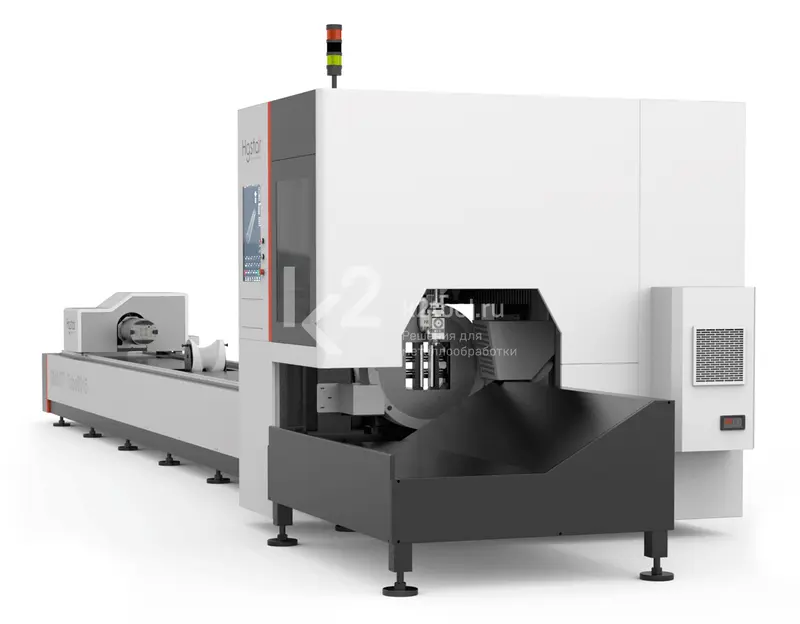

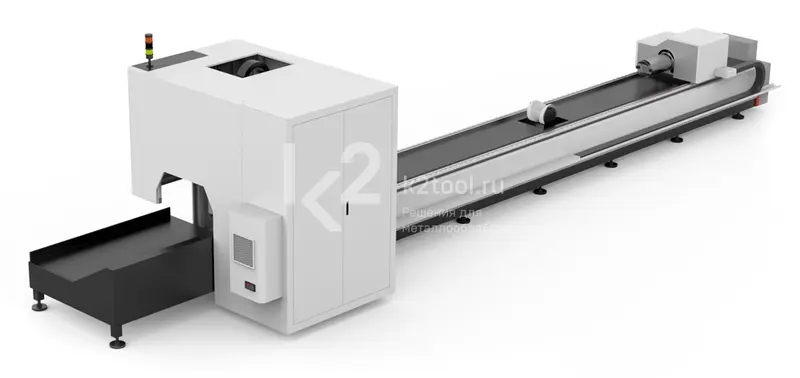

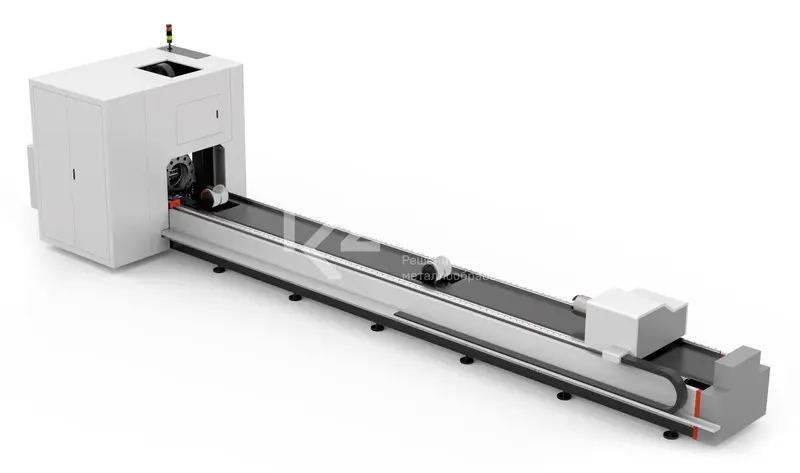

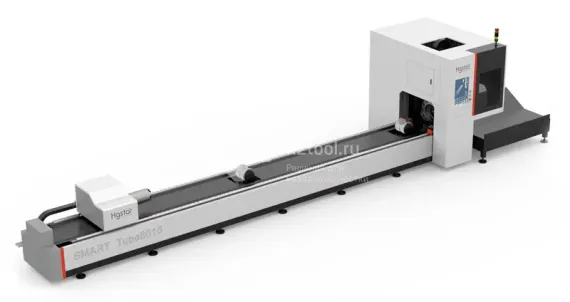

Купить базовый лазерный труборез HGTECH TUBE6035 3 кВт от 10473750 ₽. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Цифровая система управления состоит из ЧПУ BOCHU, PLC и шкафа управления, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Система секционной вытяжки, оптимально защищающая зону обработки и оборудование от загрязнений.
- Интеллектуальное предотвращение образования препятствий в процессе резки.
- Цельносварная станина проходит долгий путь изготовления и строгий контроль качества.
- Используются комплектующие от ведущих мировых производителей лазерного оборудования: лазерный источник Raycus (КНР), лазерная головка Raytools (Швейцария), электроника, пневматика и др.

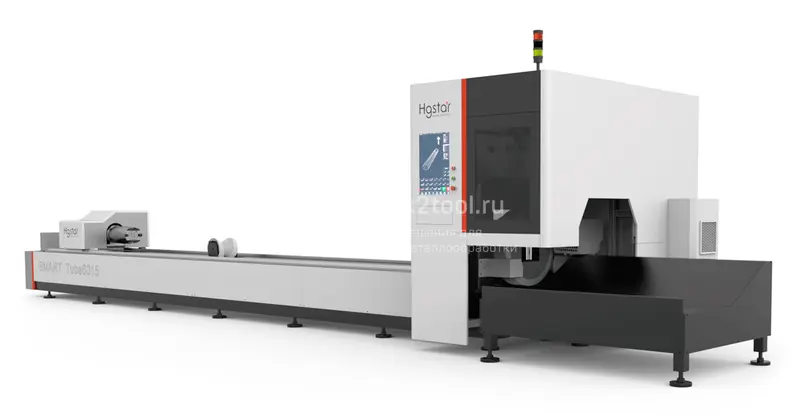

Система удержания и перемещения трубы
Система автоматически удерживает и направляет трубу с помощью главного патрона. Во время процесса резки опорная рама может поднимать и опускать трубу.

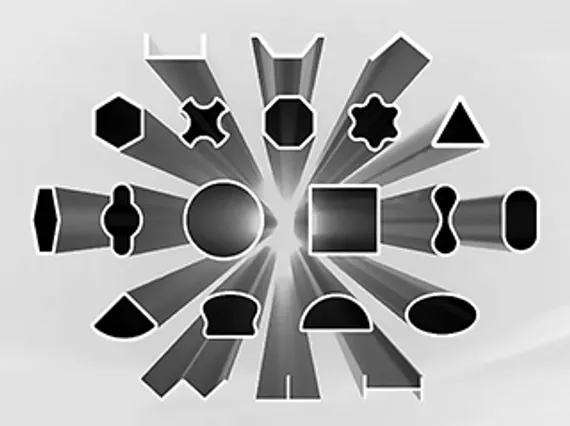

Доступны различные формы и размеры

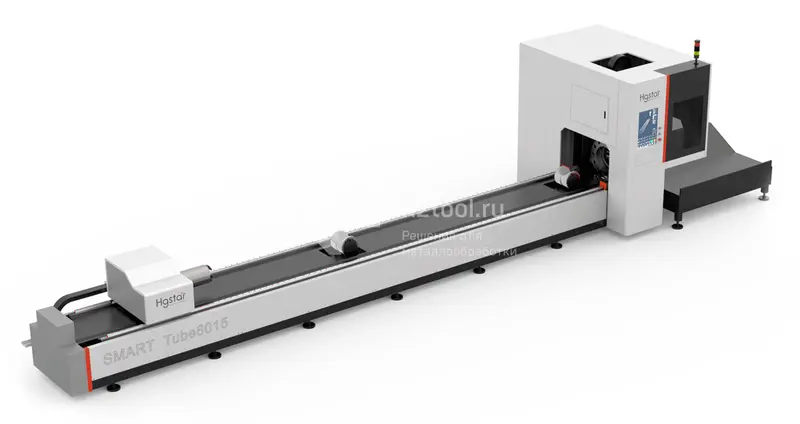

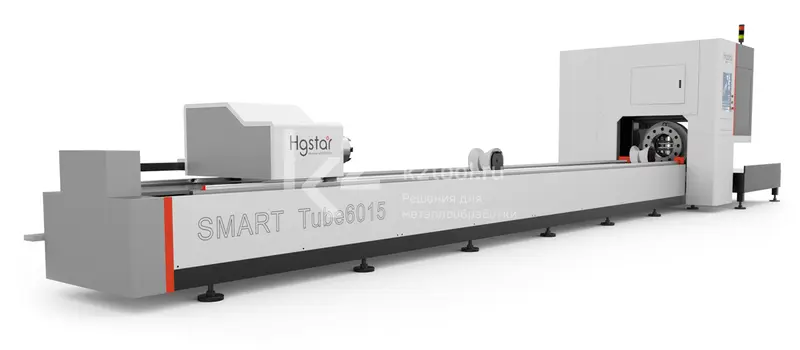

Станок TUBE 6015 способен обрабатывать трубы стандартных (круглые и прямоугольные) и специальных форм (треугольные и изогнутые), а также швеллеры, уголки, H-, L- и C-образные профили.

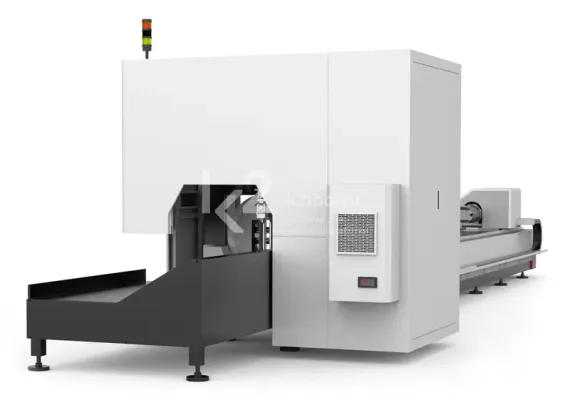

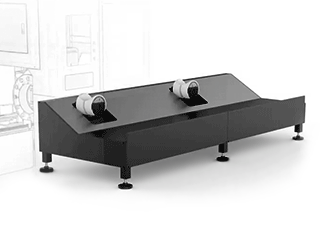

Разгрузочное устройство
Разгрузочное устройство, состоящее из вогнутых колес и поворотных пластин, особенно подходит для поддержки тяжелых труб и сохранения их стабильности во время разгрузки.

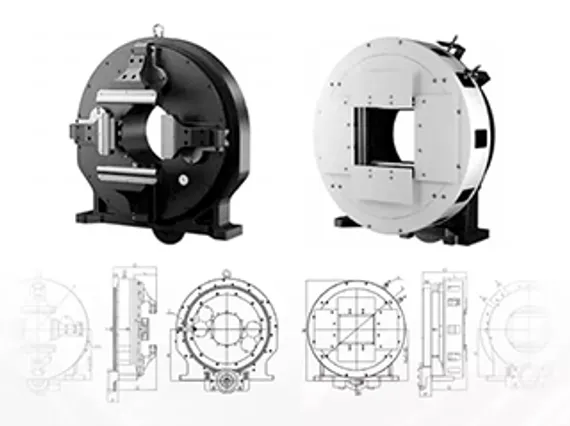

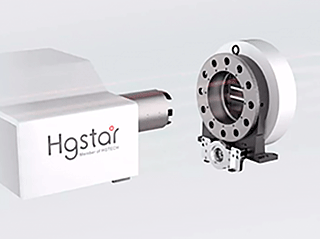

Двойные пневматические патроны
Патроны станка работают под контролем ЧПУ: способны самоцентрироваться, останавливать и возобновлять резку. В переднем патроне встроена вентиляция для сбора пыли во время обработки. Датчик обнаружения открытия и зажима переднего и заднего патронов предотвращает возможное их столкновение.

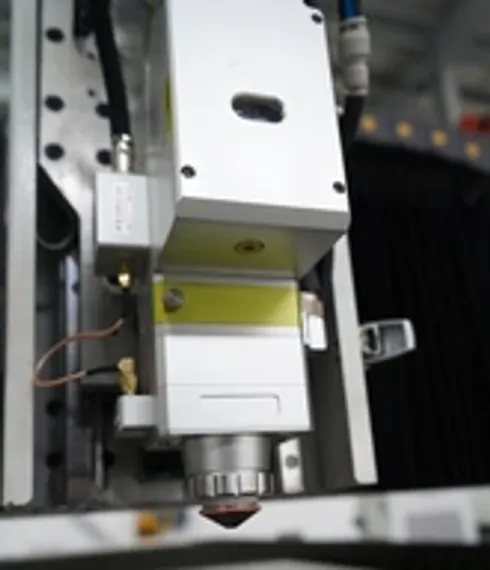

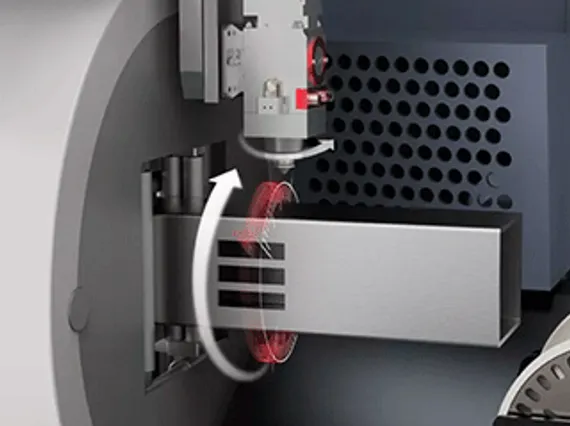

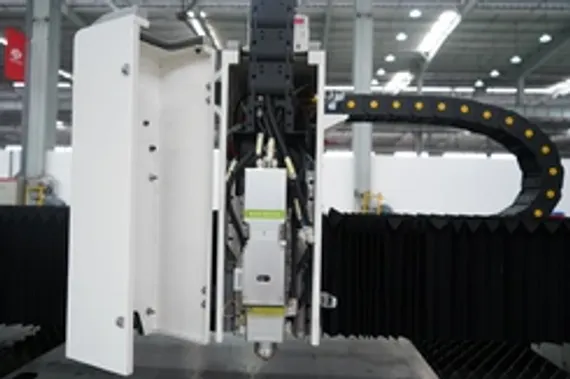

Лазерная режущая головка с автофокусом
Режущая головка станка полностью автоматизирована. Программное обеспечение самостоятельно настраивает фокусирующий объектив для достижения автоматической перфорации и резки металла различной толщины. Технология "летающая резка" минимизирует путь перемещения режущей головки, увеличивая скорость обработки.
Технические характеристики
| Модель | TUBE6035 |
|---|---|
| Длина загружаемых труб | 6000 мм |
| Макс. длина выгружаемых труб | 1500 мм (3500 мм опция) |
| Макс. масса труб | 30 кг/м |
| Диаметр патрона | Ø20-Ø220 |
| Мощность лазера | 3 кВт |
| Точность позиционирования по X/Y осям | ±0,05 мм/м |
| Точность повторного позиционирования по X/Y осям | ±0,03 мм/м |
| Требования к источнику питания | 380 В, 50 Гц |
| Источник лазерного излучения | Волоконный лазер Raycus до 4000 Вт |
| Система ЧПУ | BOCHU |
| Серводвигатель | YASKAWA (Япония) |
| Система перемещения | Портальная конструкция с двухсторонним приводом |
| Лазерная режущая головка | Raytools (Швейцария) |
| Дисплей | 19-дюймовый экран |
| Система смазки | Автоматическая |
| Условия эксплуатации | Температура: 5 - 40 °C, влажность: ≤80% |
