Характеристики
Бренд:
Металлорежущие станки
Валюта:
RUB
Производитель:
Металлорежущие станки
Наличие:
В наличии
Артикул:
3432422
Товарная группа:
Металлорежущие станки
Потребляемая мощность, кВт:
5500 Вт
Габариты упаковки (4 стула) Д*Ш*В, см:
2410×1085×1825 мм
Описание

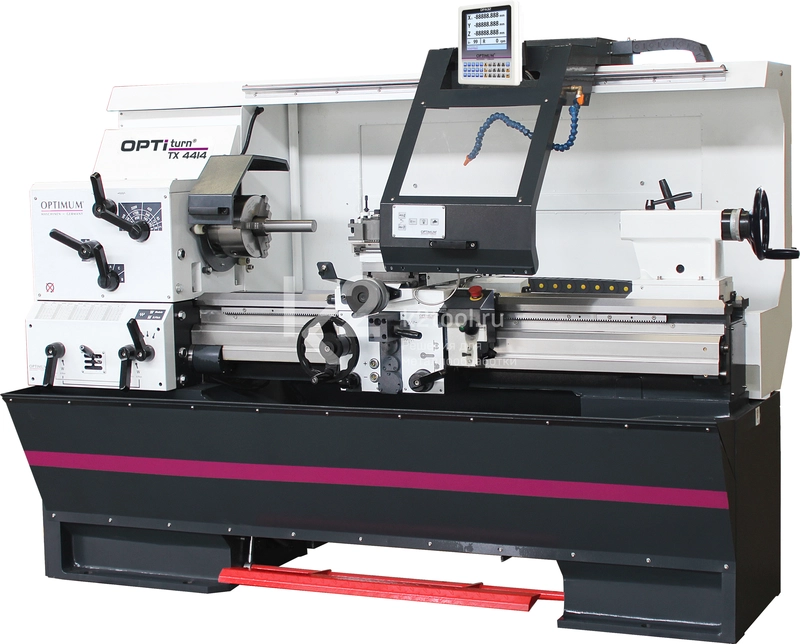

Купить токарно-винторезный станок Optimum OPTIturn TX 4414 по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Станок зафиксирован на стальном основании, станина выполнена из литого чугуна с сильным оребрением.
- Торцевой шпиндель, все направляющие и шестерни закалены и отшлифованы для высокоточных работ.
- Валы установлены на игольчатых подшипниках, все компоненты конструкции смазаны в масляной ванне.
- Двигатель с электрическим тормозом позволяет плавно сокращать частоту вращения шпинделя.
- Система оснащена автоматическим отключением привода подачи по оси Z и по всем направлениям обработки.
- Защитное устройство предупреждает одновременную работу механизмов подачи и нарезания резьбы.

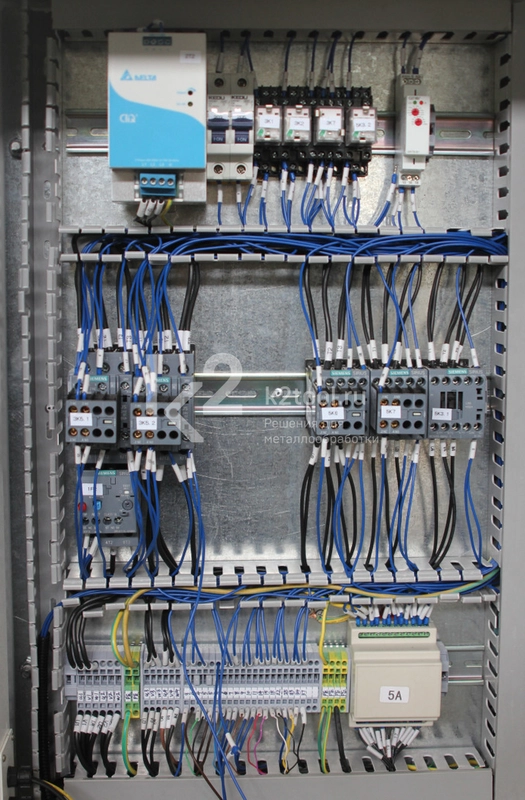

- Шкаф управления с электронной системой постоянной подачи тока 24 В для бесперебойной работы.
- Гибкий кабель-канал для прокладки проводки, все контакторы и реле от Siemens или Schneider.
- Быстрое удаление стружки в съёмный лоток позволяет производить безопасную черновую обработку деталей.
- Полное освещение рабочей зоны станка.
- Система управления и подающий шпиндель помещены в защитный кожух.
- Устойчивый корпус задней бабки выполнен из литого чугуна сплава 25GG с сильным оребрением.
- Щиток защиты от попадания стружки с индикатором положения перемещается вручную вместе с салазками станины.
- Бак системы подачи смазывающе-охлаждающей жидкости оснащен индикатором уровня и системой маслоотвода, что делает станок простым в обслуживании.
- Станок не нуждается в смене редукторов.
- Маховики каретки и двухканальный переключатель направления движения протестированы в соответствии со стандартом EN 23125.
- Выключатель с расчетом жизненного цикла протестирован в соответствии со стандартом EN ISO 13849.
Дополнительная панель управления с мембранной клавиатурой.

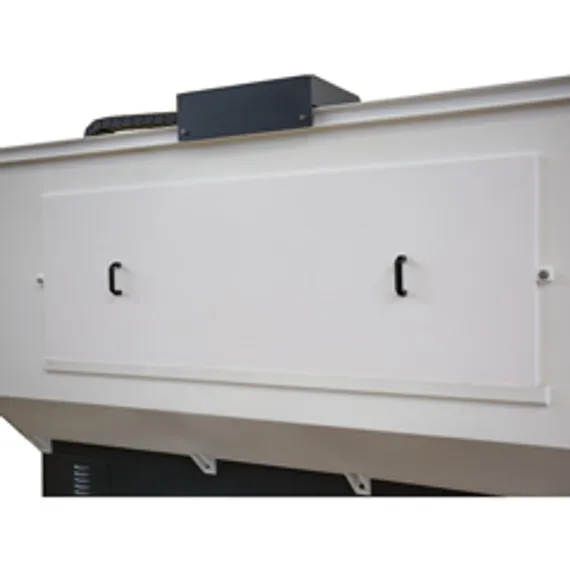

Вся электроника находится в быстром доступе за съемной задней стенкой корпуса.
Шланг системы подачи жидкости встроен в щиток защиты.

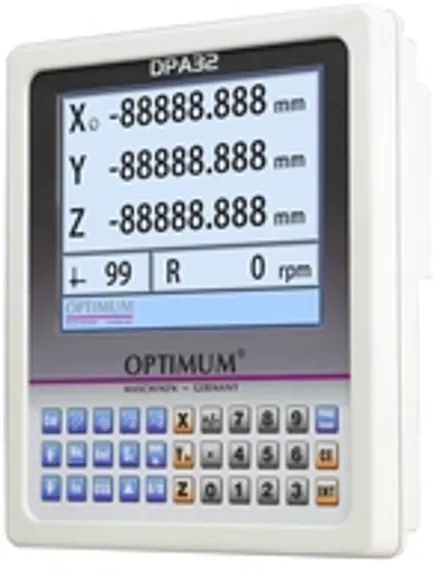

УЦИ DPA 32 с мембранной клавиатурой, LED-дисплеем и тремя входами для измерительных приборов.
Технические характеристики
| Продольная подача | 0,05-0,752 мм/об |
| Поперечная подача | 0,0025-0,376 мм/об |
| Кол-во подач | 44 |
| Шаг метрической резьбы | 0,5-7,5 мм/об |
| Шаг дюймовой резьбы | 4-60 ниток/дюйм |
| Шаг модульной резьбы | 8-120 ниток/π |
| Шаг диаметральной резьбы | 0,25-3,75 мм×π |
| Кол-во шагов нарезания резьбы | 44 |
| Конус шпинделя | КМ6 |
| Патрон шпинделя | Camlock DIN ISO 702-2 № 6 |
| Диаметр отверстия шпинделя | 52 мм |
| Держатель инструмента | SWH 5-B |
| Конус пиноли | МК4 |
| Диаметр пиноли | 58 мм |
| Ход пиноли | 180 мм |
| Перемещений верхней направляющей | 153 мм |
| Перемещений поперечной направляющей | 290 мм |
| Перемещений каретки | 950 мм |
| Макс. высота центров | 220 мм |
| Макс. ширина центров | 1280 мм |
| Макс. диаметр над станиной | 440 мм |
| Макс. диаметр над верхней направляющей | 250 мм |
| Ширина станины | 300 мм |
| Регулировка скорости | Электронная |
| Кол-во скоростей | 12 |
| Частота вращения | 40-2200 об/мин |
| Параметры питания | 400 В, 50 Гц, 3-фазный |
| Мощность | 5500 Вт |
| Номинальная мощность электрического соединения | 6100 Вт |
| Мощность системы подачи жидкости | 100 Вт |

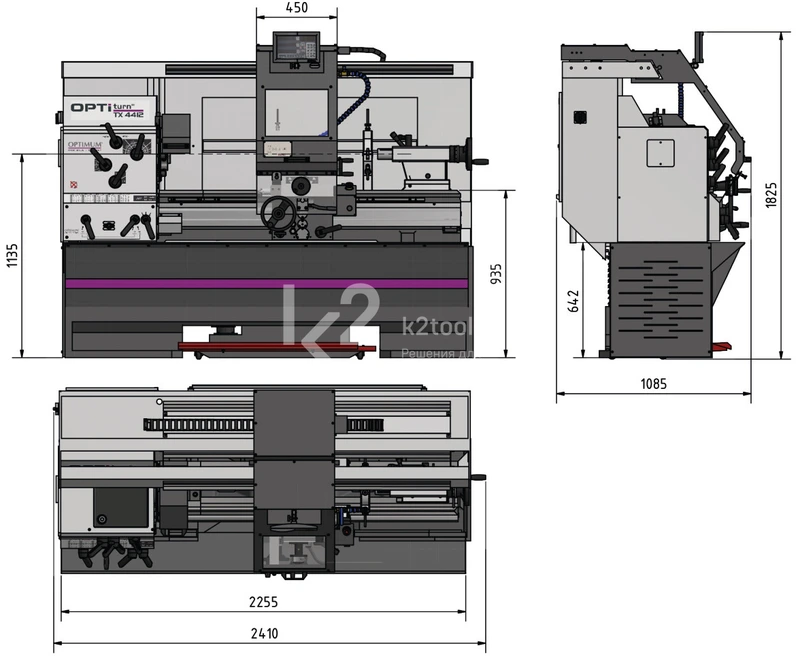

| Габариты | 2410×1085×1825 мм |
| Масса | 2030 кг |
Комплектация
- Токарно-винторезный станок OPTIturn TX 4414.

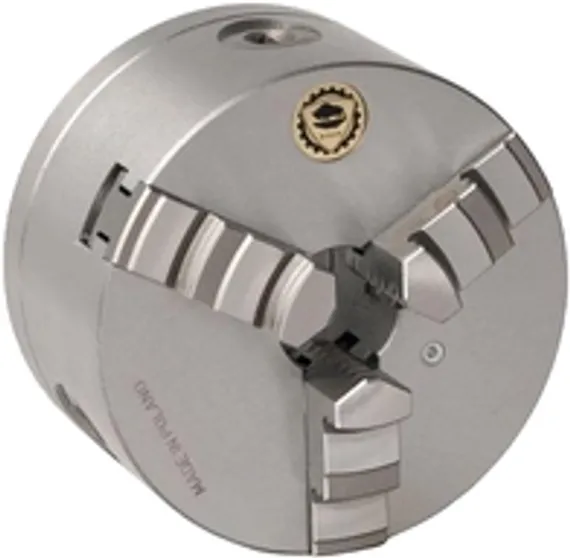

- Трехкулачковый токарный патрон Ø 200 мм Camlock № 6.
- Быстросменный стальной держатель инструмента SWH 5-B.
- Упорный центрирующий конус МК3.
- Упорный центрирующий конус МК5.
- Переходник для конического соединения МК5-МК6.
- Первичная заправка станка качественным маслом.
- Рабочий инструмент.
