Характеристики
Описание

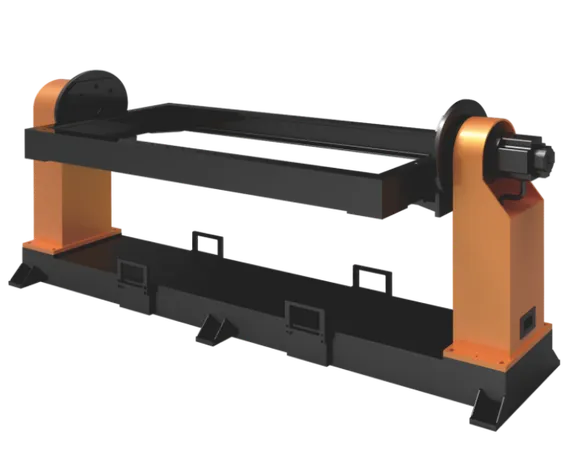

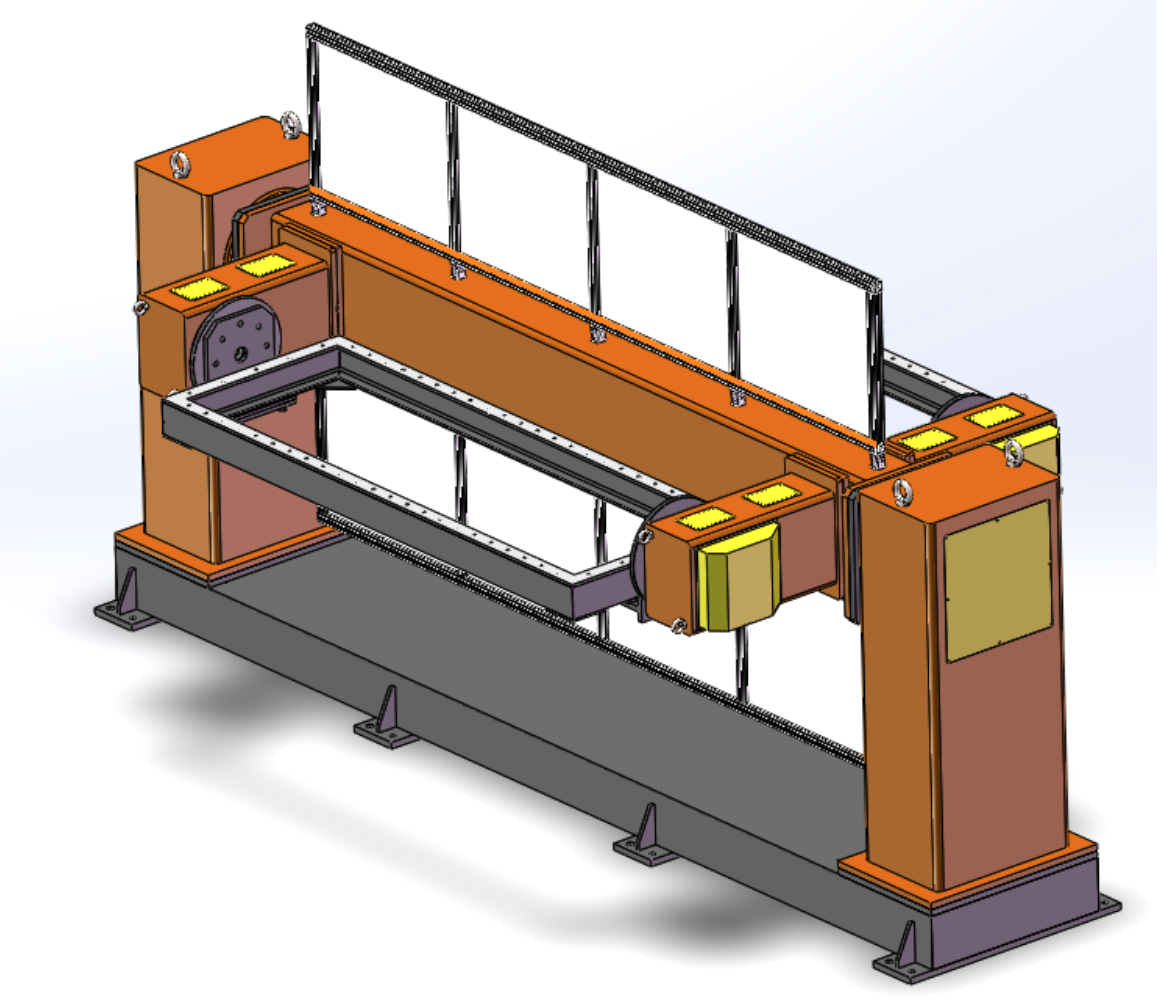

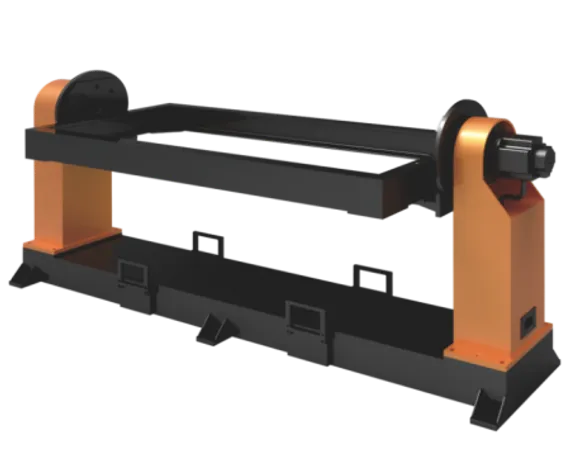

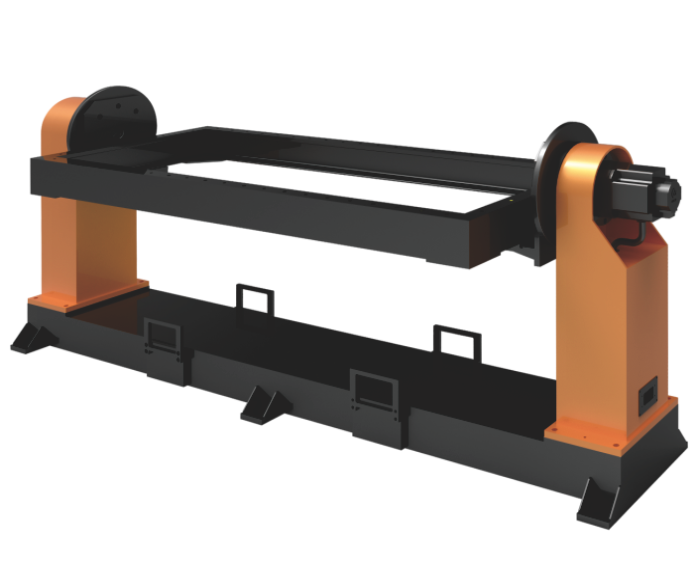

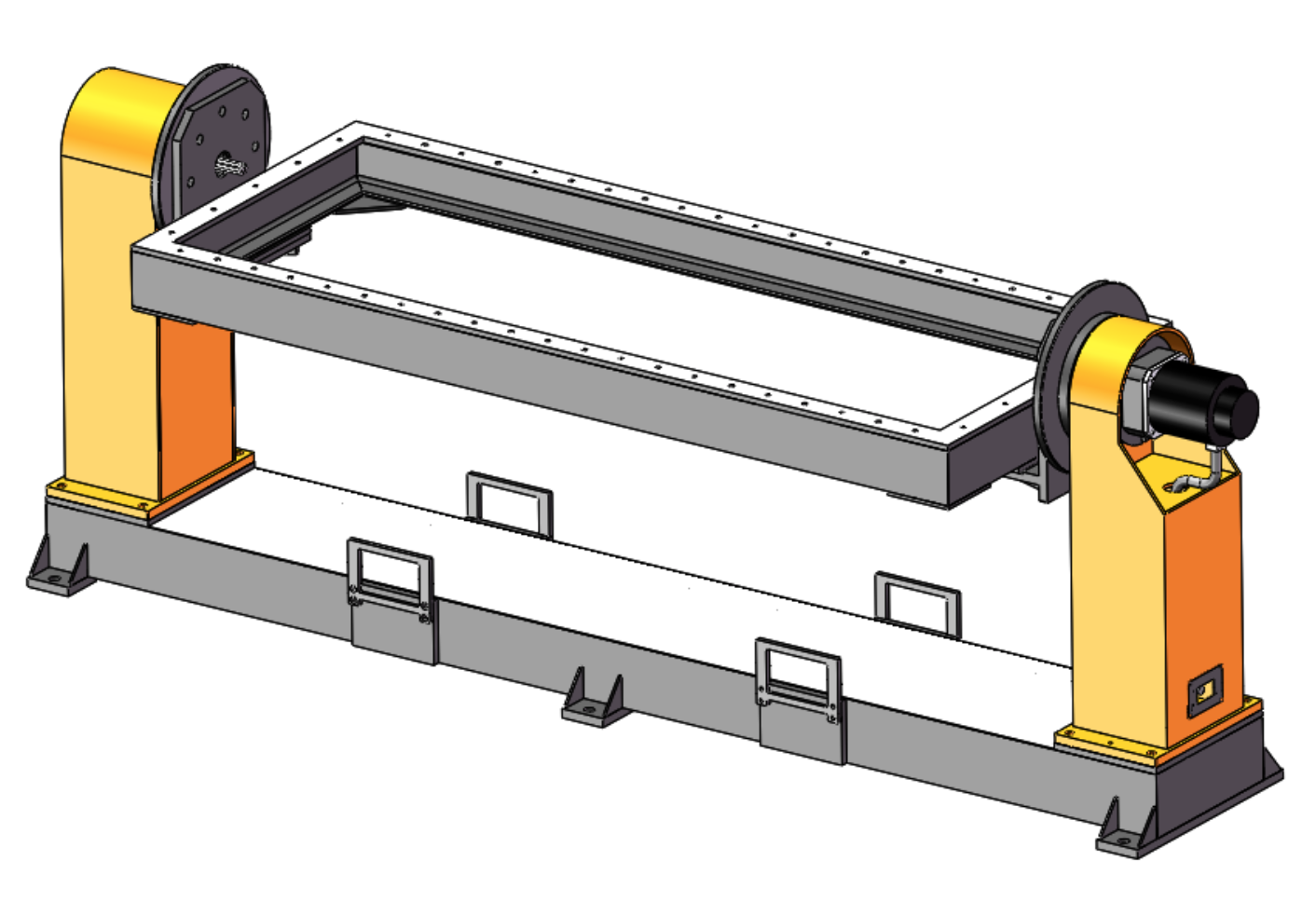

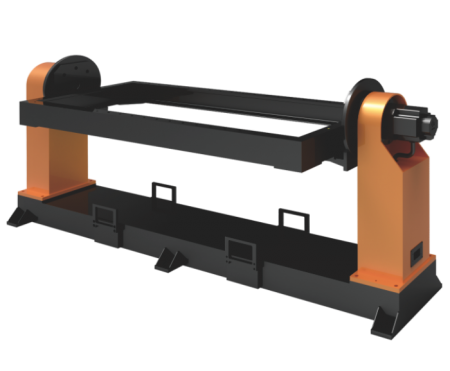

Двухстоечные позиционеры предназначены для сборки и сварки деталей с использованием поворотного механизма для вращения изделия вокруг горизонтальной оси. Приспособление позволяет переворачивать раму, установленную на промежуточной хребтовой балке для удобства сварки со всех сторон. Позиционеры используются с роботами GSX для позиционирования заготовок в процессе сварки.
| Номинальная нагрузка | 500 кг | 1000 кг |
| Номинальный крутящий момент | 700 Нм | 1000 Нм |
| Радиус поворота | 700 мм | 700 мм |
| Максимальный угол поворота | ±360° | ±360° |
| Номинальная скорость поворота | 15 об/мин | 15 об/мин |
| Точность повторного позиционирования | ±0.1 мм | ±0.1 мм |
| Размер рамки | 2000 х 800 х 130 мм | 2500 х 800 х 130 мм |
| Габаритные размеры | 2750 х 520 х 1100 мм | 3250 х 550 х 1100 мм |
| Диаметр шпинделя | 400 мм | 400 мм |
| Высота центра оси | 900 мм | 900 мм |
| Условия подключения * | 7 осевой / 8 осевой робот контроллер | |
| Масса | 600 кг | 600 кг |
* Совместим с роботом GSX

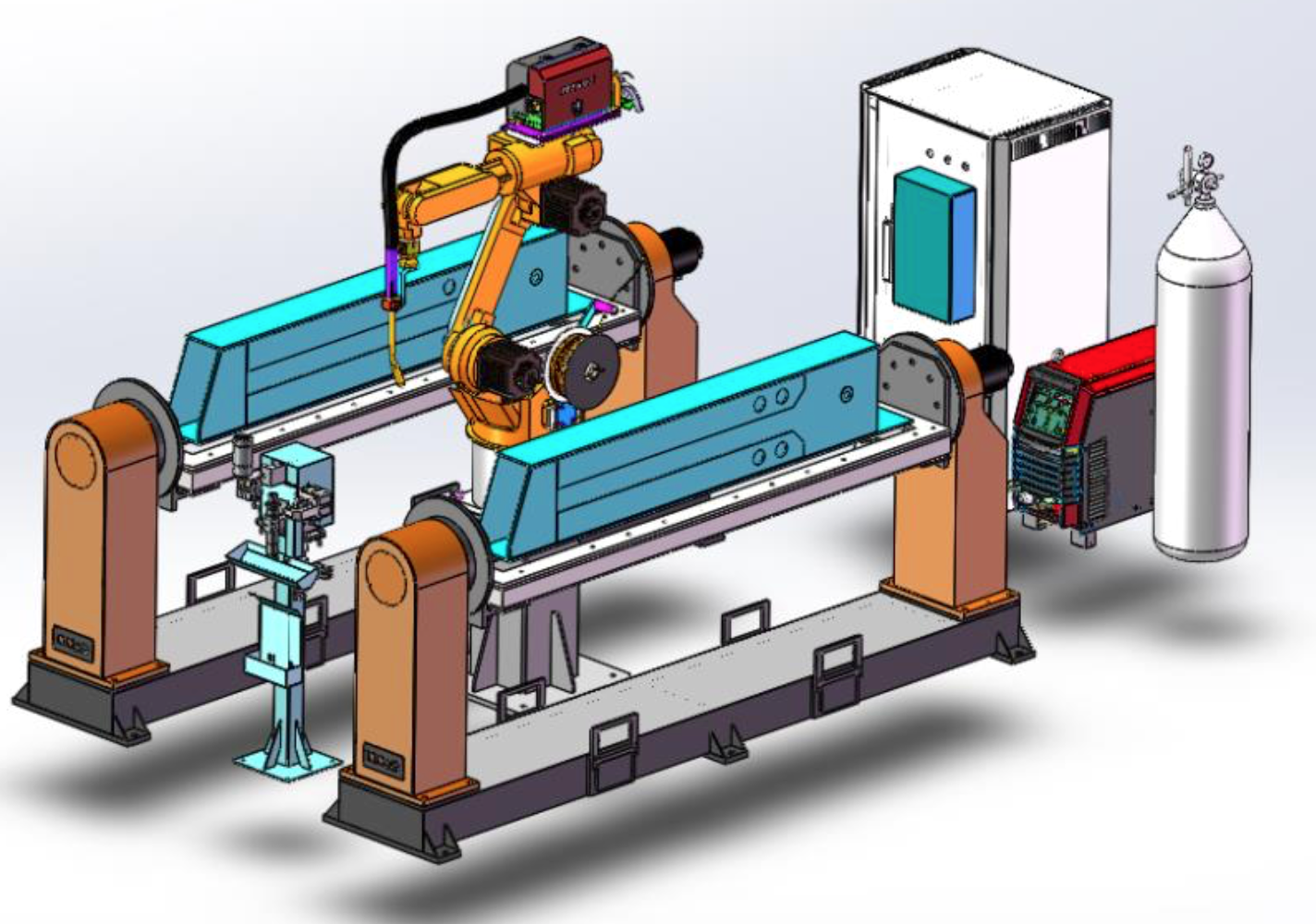

Двухстоечные позиционеры используются с роботами GSX для позиционирования заготовок в процессе сварки.
