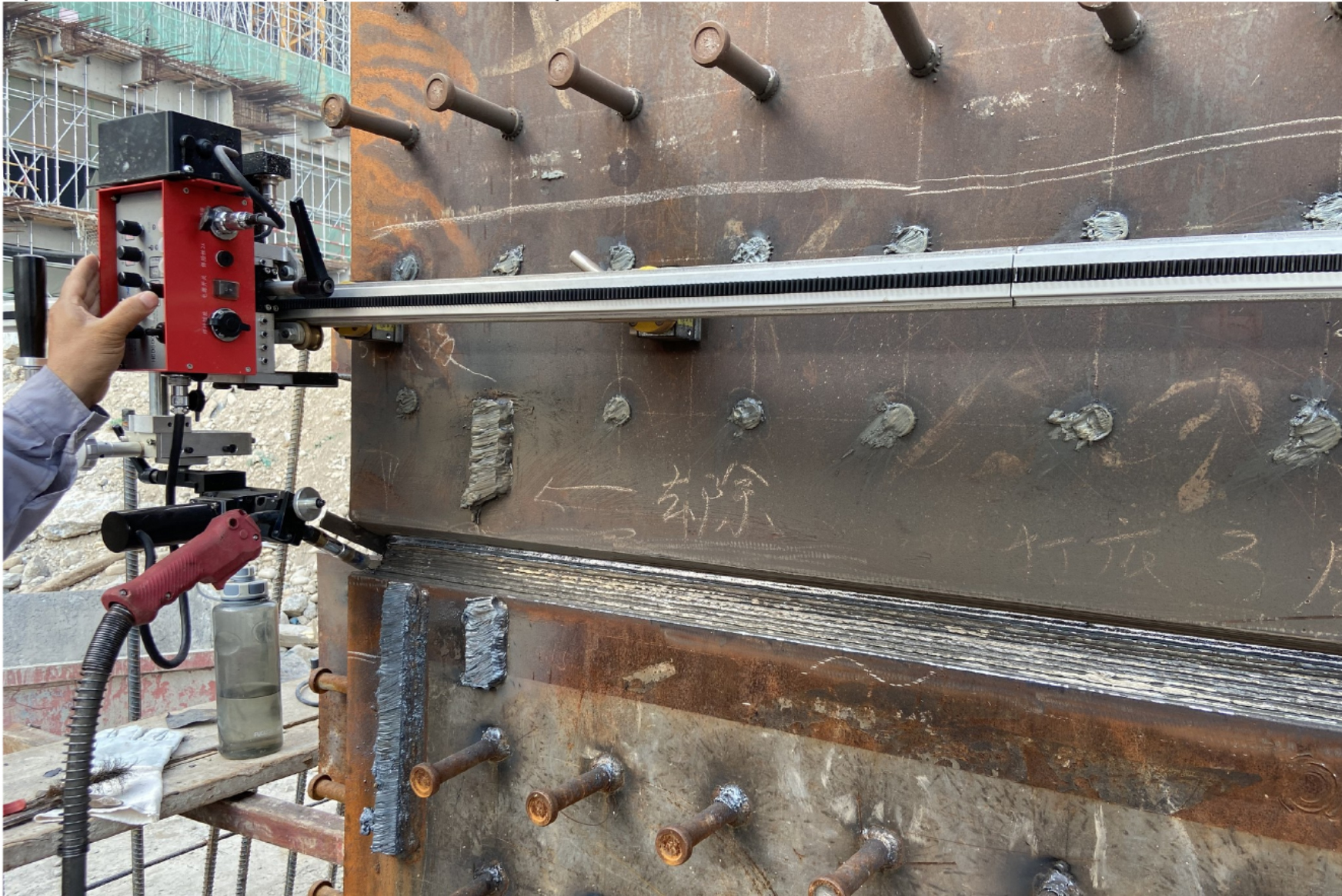

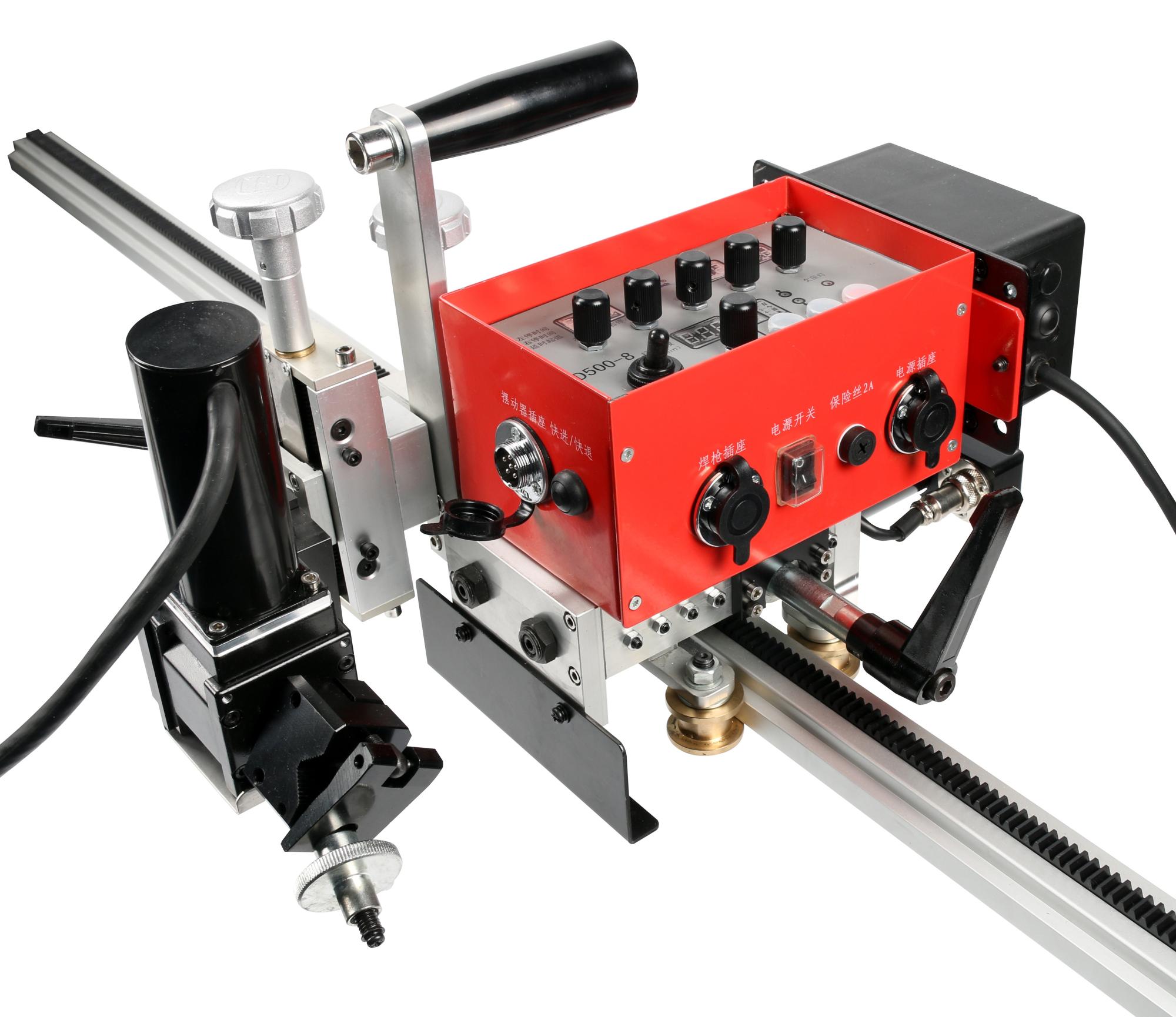

Программируемая сварочная каретка INHCD500-8 на рельсовой направляющей с встроенным осциллятором линейного типа для дуговой сварки методом MIG/MAG.

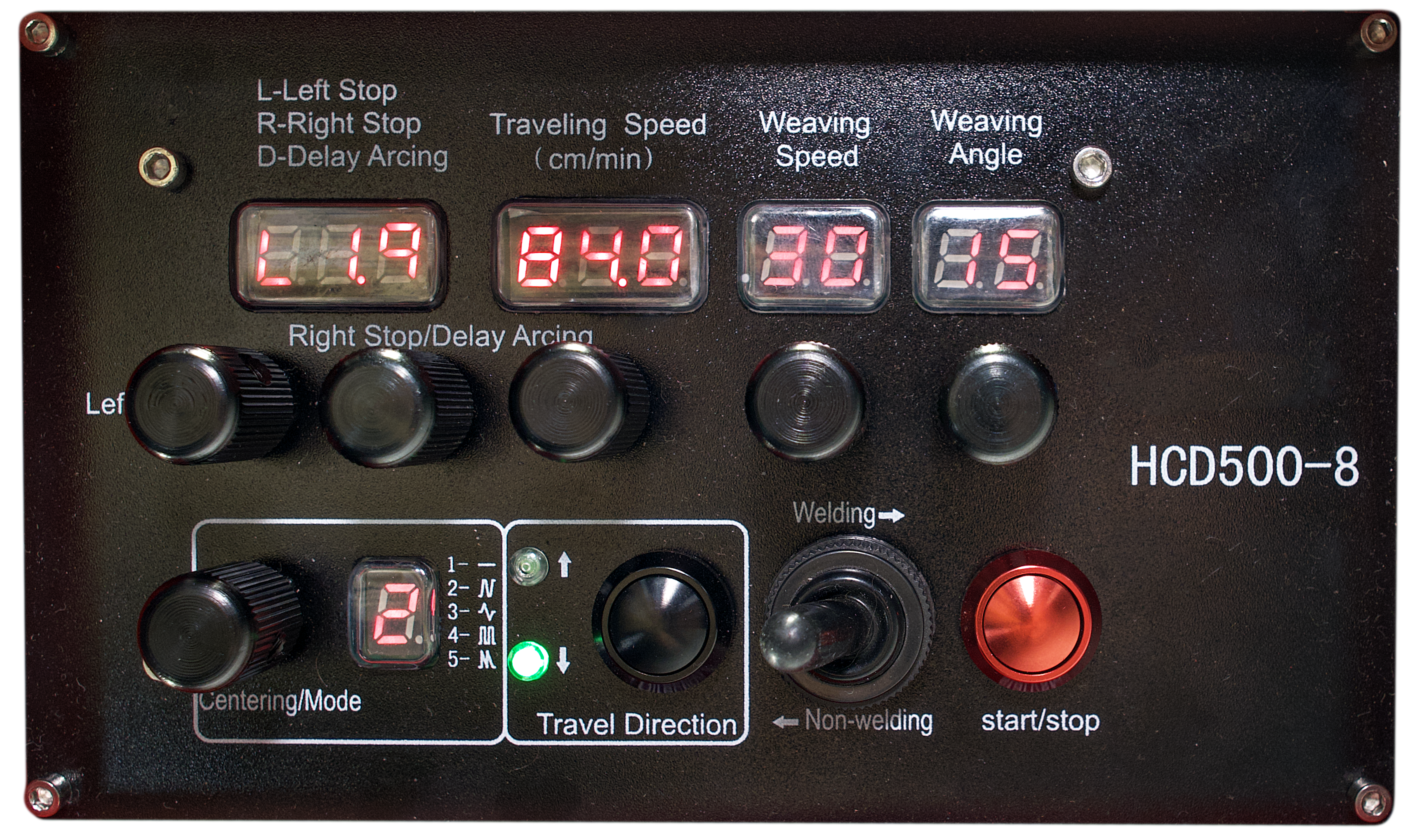

Движение сварочной каретки осуществляется приводом на зубчатую рейку. Система управления каретки позволяет регулировать скорость сварки и обеспечивает подачу сигнала управления на сварочный источник для включения и выключения цикла сварки. Точное позиционирование рельсовой направляющей осуществляют магнитные фиксаторы, которые дают крепкое сцепление на изделие. Сварка вдоль свариваемого стыка возможна в вертикальном, горизонтальном и потолочном положениях. Параметры скорости передвижения, амплитуды, частоты колебаний, время задержки в крайних положениях возможно регулировать на панели сварочной каретки. Сварочная каретка используется при сварке прямолинейных сварных швов, балок таврового сечения (возможность замены маятникого блока колебаний на блок колебаний линейного типа).
Область применения: судостроение, производство металлоконструкций, нефтегазовое оборудование, производство цистерн, железнодорожная техника.
Преимущества каретки INHCD-500-8, INTEGRAL
- Компактный корпус
- Непрерывная сварка в любых пространственных положениях
- Возможность холостого хода без включения сварки позволяет выбрать нужное место позиционирования
- Контролируемая траектория перемещения дуги вдоль стыка
- Безопасное рабочее напряжение 24 В позволяет использовать каретку в судостроении, где риск поражения электрическим током достаточно высок
- Равномерный нагрев, контроль тепловложений снижает деформацию конструкции после сварки ( в сравнении с ручным процессом)
- Автоматическая система включения сварочного оборудования при начале движения
- Точная настройка позиционирования горелки
- Блок колебаний маятникого типа
- Возможность сварки немагнитных металлов
- Экономия сварочных материалов. Уменьшение расходных присадочных материалов устраняет перекрытие швов и потери электродов
Технические характеристики INHCD-500-8, INTEGRAL
| Напряжение питания | 24 В / 4 Ah |
| Габаритные размеры | 375 х 295 х 270 мм |
| Размер рельсовой направляющей | 42 х 29,3 х 1500 мм |
| Вес рельсовой направляющей | 6 кг (с магнитным фиксатором) |
| Скорость передвижения | 950 мм/мин |
| Диапазон пространственной регулировки горелки | Угол наклона по оси Х ±45° Угол наклона по оси Y ±30° Вверх, вниз 110 мм Влево, вправо 70 мм |
| Выбор режимов колебаний | |
| Скорость линейных колебаний | 0 – 40 об/мин |
| Угол радиальных колебаний | 0 ± 8° |
| Задержки колебаний по краям | 0 - 2,5 сек |
| Вес каретки | 10 кг |
