Характеристики
Описание

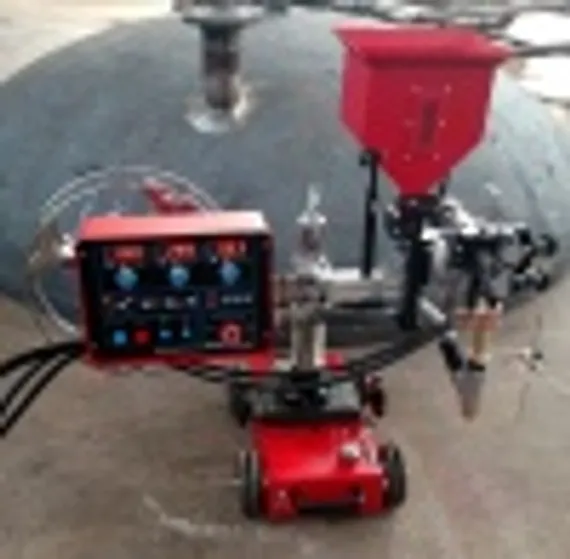

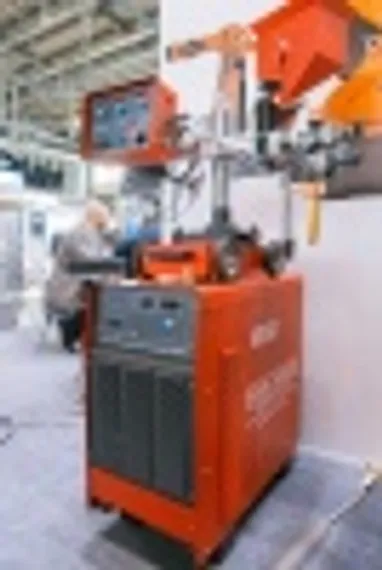

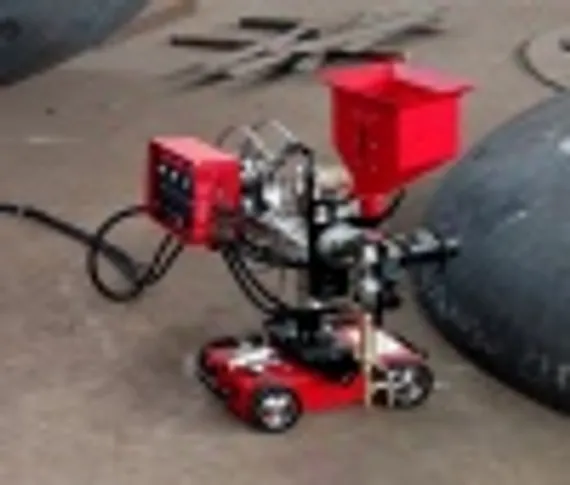

Cварочный трактор INSAW в комплекте c источником питания для дуговой сварки под флюсом может производить автоматическую сварку под слоем флюса. В основном он используется для сварки различных стальных листов с разделкой кромок или без разделки кромок, такими сварными соединениями как стыковое, угловое (тавровое) и нахлёсточное и т.д., и эти виды сварных швов могут находиться в горизонтальном положении или наклонном положении с углом наклона менее 10° от горизонтального уровня.
Трактор может использоваться для сварки углеродистых сталей, низколегированных сталей, нержавеющих сталей, теплоустойчивых сталей и т.д.
Преимущества трактора INSAW, INTEGRAL
- Самоходный автомат тракторного типа для сварки стыковых, нахлёсточных и тавровых швов
- Сварка внутри колеи и вне колеи
- Низкое влияние колебаний напряжения питания, защита от перегрева и короткого замыкания проволоки
- Управление с точным заданием сварочных параметров
- Высокая нагрузка - ПВ100%
- Широкий спектр пространственных регулировок сварочной головки
- Остановка подачи проволоки при отсутствии контакта проволоки с заготовкой
- Удобная цифровая панель управления с цифровыми ЖК-дисплеями
- Надёжный и простой в обслуживании механизм подачи проволоки
- Хорошая правка проволоки во время подачи
- Размоточное устройство для любой упаковки проволоки
- Бункер для флюса большого объёма с мерным стеклом
- Возможность установки системы сбора и рециркуляции флюса
Трактор использует метод сварки SAW, который остаётся одним из самых производительных методов дуговой сварки, широко используемом при сварке протяжённых стыковых и тавровых швов металла толщиной свыше 6 мм в таких отраслях, как:
- судостроение
- производство строительных металлоконструкций
- производство труб большого диаметра
- производство нефтяных резервуаров
- мостостроение
- производство химического и нефтеперерабатывающего оборудования
- производство ёмкостей

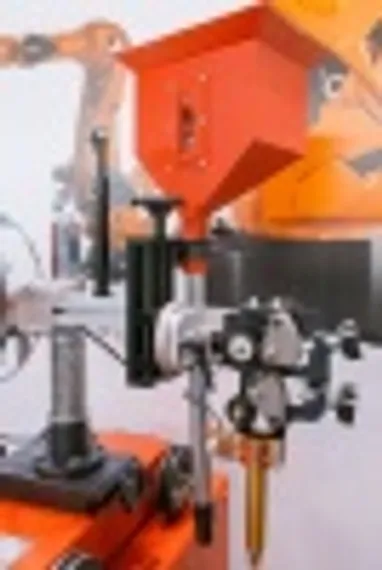

Конструктивные особенности трактора INSAW, INTEGRAL
- Катушка с проволокой
- Блок управления: во время дуговой сварки под флюсом все регулировки работают от блока управления
- Рукоятка блокировки блока управления
- Рукоятка блокировки поворота и вертикального перемещения крестовины
- Рукоятка блокировки перемещения горизонтальной штанги
- Подъёмное кольцо для подъёма и перемещения сварочного трактора
- Направляющее кольцо для сварочной проволоки
- Бункер для флюса: для хранения и подачи флюса в зону сварки, регулировочный переключатель под бункером предназначен для управления подачей флюса
- Линейный слайдер регулировки вертикального перемещения сварочной головки
- Винт фиксации угла наклона сварочной головки в продольной плоскости
- Рукоятка регулировки угла наклона (возвышения) сварочной головки в поперечной плоскости

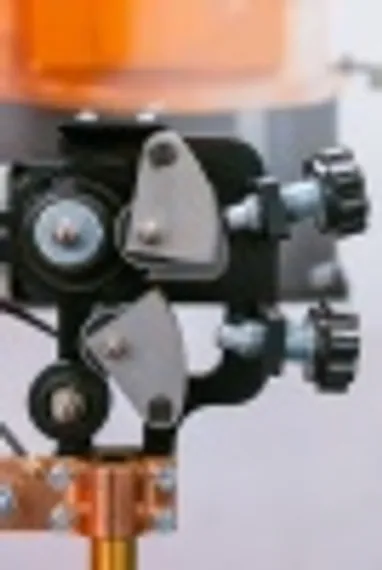

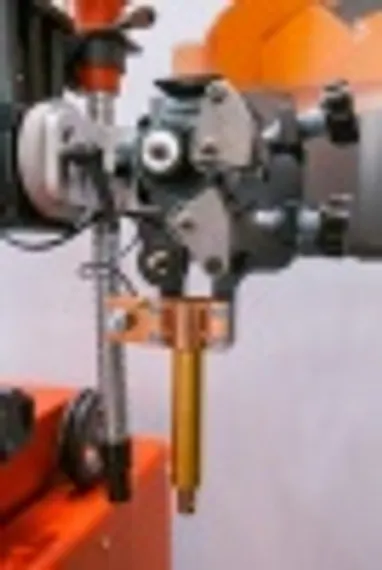

- Приводной ролик механизма подачи проволоки
- Прижимной ролик механизма подачи проволоки с рукояткой регулировки усилия прижима
- Верхний правильный ролик механизма подачи проволоки
- Нижний правильный ролик механизма подачи проволоки
- Зажим токоподвода сварочного тока
- Трубка подачи флюса: по этой трубке флюс поступает из бункера для флюса в зону сварки
- Токоподводящая втулка: можно выбрать различную длину токопроводящей втулки для изменения вылета проволоки из-за различных требований к сварке деталей
- Зажимная гайка бункера для флюса: зажим бункера для флюса и регулировка длины вылета проволоки для различных сварочных позиций стыковых и угловых швов
- Контактный наконечник используется для передачи сварочного тока к сварочной проволоке
- Щуп: указание на необходимую траекторию перемещения сварочной дуги
- Колесо для перемещения сварочного трактора, колея колёс 300 мм, ширина колеса 30 мм
- Слайдер регулировки поперечного перемещения вертикальной колонны для выравнивания положения сварочной проволоки относительно сварного шва
- Рукоятка для ручного перемещения трактора
- Рычаг сцепления: сцепления включено - трактор перемещается автоматически, сцепления выключено - трактор может перемещаться в положение сварки вручную
- Монтажная контактная пластина и держатель кабеля

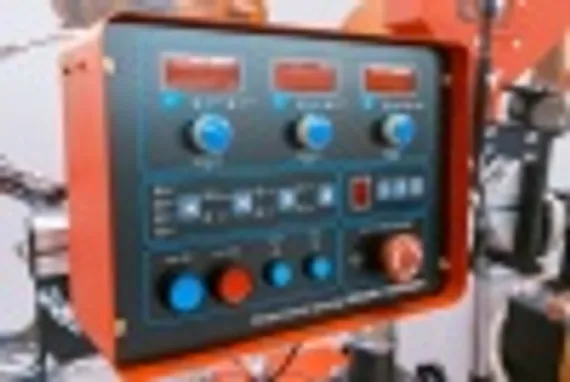

Цифровая панель управления с цифровыми ЖК-дисплеями позволяет удобно управлять параметрами сварочного тока, напряжением дуги, скоростью сварки, режимами и направлением перемещения трактора, устанавливать диаметр проволоки и настраивать другие характеристики.
Технические характеристики трактора INSAW, INTEGRAL
| Номинальное напряжение питания | ~1×110 В / 50 Гц (обычно подается от источника питания) |
| Диаметр сварочной проволоки | 2,5 / 3,2 / 4,0 / 5,0 / 6,0 мм |
| Номинальный сварочный ток | 1600 A |
| Номинальный рабочий цикл (ПВ) | 100% |
| Скорость сварки | 0 - 155 см/мин |
| Скорость подачи проволоки | 40 - 2000 см/мин (можно выбрать 135 - 675 см/мин) |
| Способ подачи проволоки | постоянная или переменная подача проволоки |
| Вертикальное (вверх/вниз) перемещение головки | 140 мм |
| Регулировки положения сварочной головки: | |
| горизонтальное перемещение консоли | 93 мм |
| угол наклона вперёд/назад | ±30° |
| угол наклона влево/вправо | ±30° |
| угол поворота вокруг колонны | ±90° |
| Колея колеса трактора | 300 мм |
| Расстояние осей трактора | 350 мм |
| Ёмкость бункера для флюса | 10 л |
| Ёмкость катушки для проволоки | 25 кг |
| Степень защиты | IP21C |
| Масса (без флюса и проволоки) | 52 кг |
| Габаритные размеры | 1010 × 580 × 930 мм |

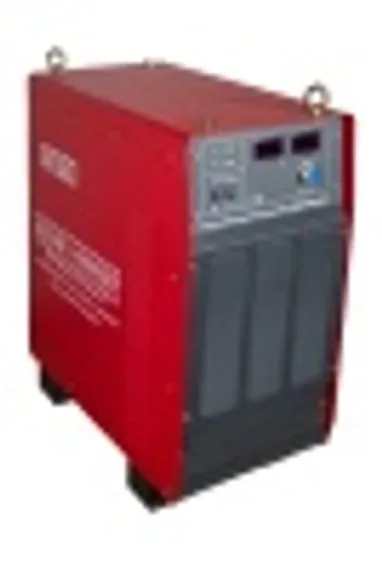

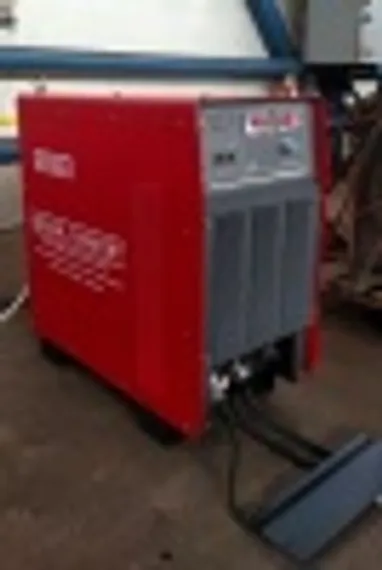

Инверторные источники питания серии INSAW, INTEGRAL
Инверторные источники питания серии INSAW являются мультифункциональными источниками питания и могут быть использованы для автоматической дуговой сварки под флюсом, электрошлаковой сварки, сварки штучным электродом, воздушно-дуговой строжки угольным электродом, а также имеют хорошую производительность при сварке одной проволокой или наплавке лентой на постоянном токе. Основная схема источников питания – инверторная схема на основе модулей IGBT с высокой надёжностью, высокой скоростью отклика, хорошими динамическими характеристиками, они могут быстро автоматически компенсировать колебания напряжения питания, обеспечивают устойчивое горение дуги и получение сварного шва хорошей формы и высокого качества. Основное различие между моделями INSAW-630IGBT, INSAW-1000IGBT, INSAW-1250IGBT: их отличает номинальный выходной (сварочный) ток. |
Инверторные источники питания серии INSAW, INTEGRAL
Инверторные источники питания серии INSAW являются мультифункциональными источниками питания и могут быть использованы для автоматической дуговой сварки под флюсом, электрошлаковой сварки, сварки штучным электродом, воздушно-дуговой строжки угольным электродом, а также имеют хорошую производительность при сварке одной проволокой или наплавке лентой на постоянном токе. Основная схема источников питания – инверторная схема на основе модулей IGBT с высокой надёжностью, высокой скоростью отклика, хорошими динамическими характеристиками, они могут быстро автоматически компенсировать колебания напряжения питания, обеспечивают устойчивое горение дуги и получение сварного шва хорошей формы и высокого качества. Основное различие между моделями INSAW-630IGBT, INSAW-1000IGBT, INSAW-1250IGBT: их отличает номинальный выходной (сварочный) ток. |
Источники питания INTEGRAL имеют ряд преимуществ:
- Многофункциональные инверторные источники питания повышенной мощности с цифровым управлением и плавной регулировкой тока
- Двойная вольт-амперная характеристика: жёсткая + падающая
- Возможность работы с постоянным напряжением (CV – сварка тонкой проволокой) и с постоянным током (СС – сварка проволокой большого диаметра)
- 100% рабочий цикл

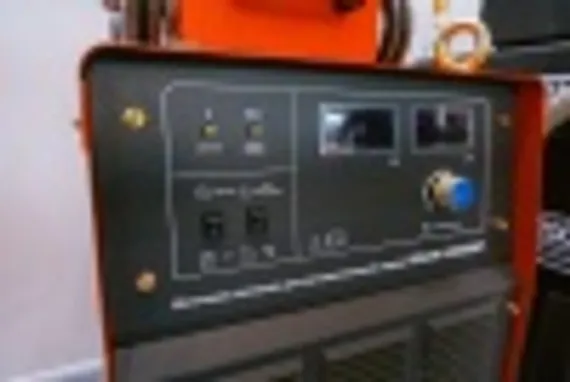

- Простая и удобная панель управления с возможностью удалённого управления (сварочный трактор)
- Силовые блоки на транзисторах IGBT
- Все важные компоненты, такие как модули IGBT, диоды, интегральные схемы, реле, регуляторы тока и напряжения, используются от всемирно известных брендов с высокой надежностью – Omron, Semikron, Infinion (Siemens), Mitsubishi Electric, Molex.
| IGBT |
- Управляющий процессор dsPIC от Microchip с встроенными ядрами MCU и DSP для более точного и быстрого управления процессом.
- Технология плавного включения, которая улучшает надёжность модулей IGBT, используются двойные модули IGBT, схема полного моста для инвертирующего контура.
- Позволяют выполнять сварку штучным электродом (ММА) и воздушно-дуговую строжку (CAG-A)
- Высокая степень защиты от воздействия факторов окружающей среды, хорошая пыле- и влагозащищённость
- Индикация перегрева силового блока и ошибок питания
- Принудительное воздушное охлаждение вентилятором
- Лучшие массо-габаритные характеристики
- Отличный дизайн, высокое качество сборки, высокая надёжность
| Модель источника питания | INSAW-630IGBT | INSAW-1000IGBT | INSAW-1250IGBT |
| Напряжение питания, В | ~3×380 ±15% / 50 Гц | ||
| Номинальная потребляемая мощность, кВ-А | 33 | 53 | 66 |
| Номинальный потребляемый ток, А | 50 | 80 | 100 |
| Фактор мощности cosφ | 0,94 | ||
| Эффективный КПД | 0,88 | ||
| Напряжение холостого хода, В | 80 | 83 | 83 |
| Ток холостого хода, А | 0,5 | ||
| Мощность на холостом ходу, Вт | 130 | 210 | |
| Диапазон сварочного тока, А | 60 - 630 | 100 - 1000 | 100 - 1250 |
| Напряжение дуги, В | 23-44 | 23-44 | 23-44 |
| Номинальное напряжение сварки, В | 44 | ||
| Номинальная нагрузка (ПВ), % | 100 | 100 | |
| Диаметр сварочной проволоки, мм | 3,0 / 4,0 / 5,0 | 3,0 / 4,0 / 5,0 / 6,0 | |
| Габаритные размеры, мм | 680×320×630 | 780×390×800 | |
| Масса, кг | 68 | 125 | |
| Степень защиты | IP21S | ||
| Класс изоляции | F | ||
| Режим охлаждения | воздушное |
Комплектация трактора INSAW, INTEGRAL
| Модель | Источник питания | Комплектация |
| INSAW-630IGBT | INSAW-630IGBT | Сварочные трактор MZ-1, сварочный кабель, кабель управления 15 м, кабель "земля" |
| INSAW-1000IGBT | INSAW-1000IGBT | |
| INSAW-1250IGBT | INSAW-2150IGBT |
Условия эксплуатации трактора INSAW, INTEGRAL
Установка и подключение сварочного трактора согласно схеме:
Требования к условиям эксплуатации:
- Диапазон температур окружающей среды: при сварке от -10°С до +40°С; при транспортировке и хранении от -25°С до +55°С
- Относительная влажность: ≤50% при +40°С, ≤90% при +20°С
- Пыль, продукты коррозии, кислотные пары или материалы должны быть в пределах нормы – кроме выбросов во время сварки
- Высота над уровнем моря меньше 1000 м
- Хранение в сухом месте, без воздействия солнца и дождя
Автоматизация и механизация сварки

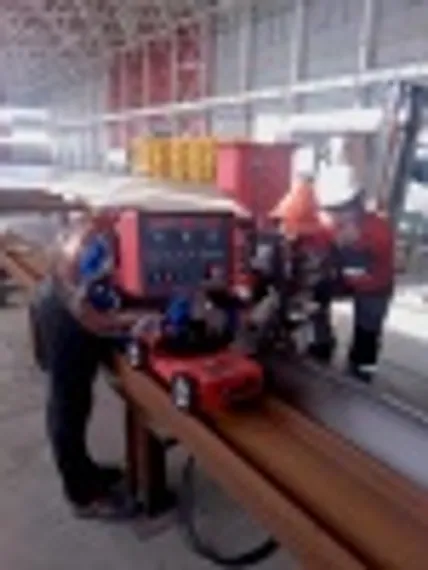

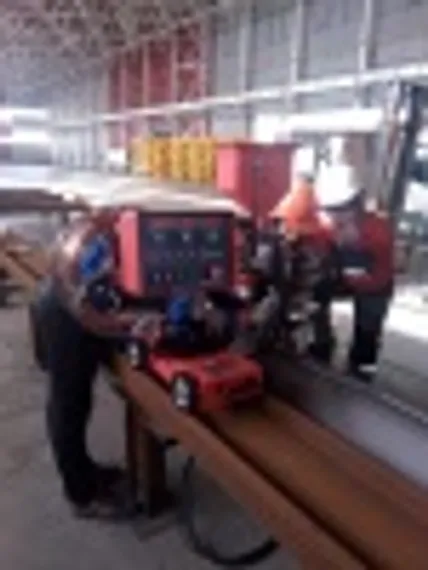

Использование сварочного трактора для сварки листовСпециалистами нашей компании проведена выездная демонстрация на предприятие заказчика для оценки возможностей сварки листов трактором INSAW под слоем флюса на флюсовой подложке.
