Характеристики
Описание

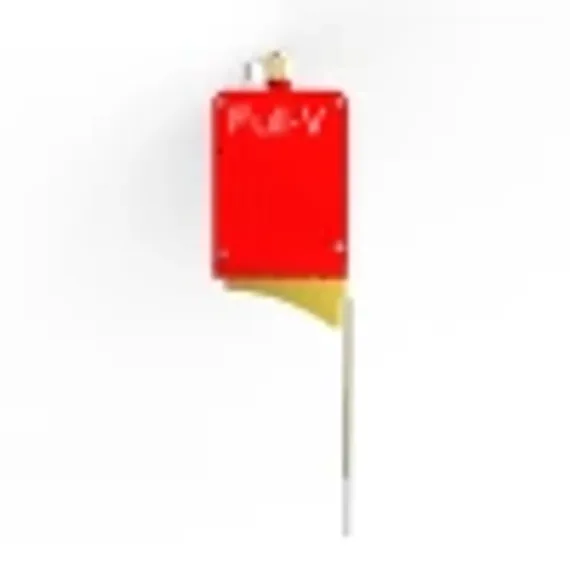

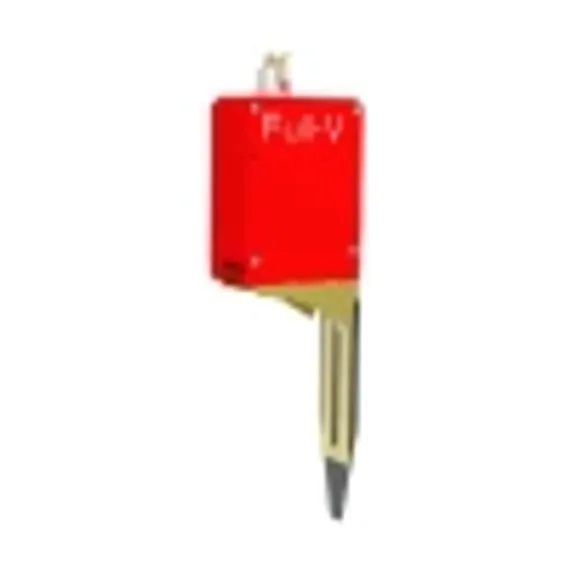

Система отслеживания сварных швов серии с "нулевым зазором" представляет собой набор визуальных/лазерных композитных датчиков и вспомогательных программных систем, предназначенных для лазерной сварки, TIG, плазменной, фрикционной сварки и т. д. Идентифицируемый зазор представляет собой сварной шов "0", оптимальная рабочая дистанция 168 мм. Интеллектуальный датчик слежения за сварным швом Full-V имеет большой модельный ряд, повышенную защиту от помех, подходит для широкого спектра сварных швов и типов, а также различных видов изделий.
Лазерный датчик слежения за швом использует лазер для облучения поверхности сварного шва с образованием полосы лазерного излучения, которая принимается и отображается камерой высокой четкости. Путем алгоритмической обработки трехмерные характеристики сварного шва преобразуются в структурированную информацию, включая координаты сварочного шва, смещение, зазоры и т. д. Эта информация передается на контроллер робота, обеспечивая его необходимой траекторией и технологическими параметрами для сварки, направляя робота на сварку или исправляя отклонения заготовки в режиме реального времени и добиваясь идеального качества сварочных работ. По сравнению с другими решениями, лазерное отслеживание швов имеет такие преимущества, как бесконтактность, высокая точность, высокая скорость и хорошая адаптируемость к разным изделиям.
С развитием современных технологий лазерные системы слежения постепенно стали незаменимым оборудованием в автоматизации сварки. Они обладают преимуществами высокой точности, высокой эффективности и простоты в эксплуатации. Лазерный датчик отслеживания сварных швов использует бесконтактную технологию лазерного контурного анализа линий, с компактной структурой и подходит для большинства сварочных рабочих зон. Видимый лазер датчика позволяет легко и точно помочь роботу в начальной настройке системы. Головка датчика может быть легко интегрирована с контроллером робота через Ethernet для достижения максимальной гибкости, обеспечивая визуальное руководство для робота. Это упрощает проблему фиксации деталей или допусков размеров и улучшает положение сварных швов, тем самым улучшая качество сварки.
Основные преимущества лазерной системы слежения за швом Full-V
Можно отметить следующие ключевые преимущества продукции Full-V:
|
Обширная линейка лазерных систем слежения Full-V включает в себя продукты, которые охватывают все аспекты и удовлетворяет потребности в сварке для различных клиентов и их задач. Системы слежения обеспечивают множество вариантов точности и скорости, чтобы справиться с различными процессами сварки.
Оборудование подходит для всех основных типов сварочных швов, стабильно идентифицируется более 40 типов сварочных швов в 14 основных категориях. Обеспечена поддержка различных сварочных процессов, включая MIG, MAG, TIG, лазерную сварку, сварку трением, плазменную сварку и другие. Независимо от процесса сварки, Full-V обеспечивает надежную поддержку и стабильную работу, чтобы гарантировать наилучший результат.
Программное обеспечение имеет простое управление, оптимизированные настройки параметров, подробное меню помощи и поддержку нескольких языков, в том числе русский.
Конструктивные особенности лазерной системы слежения за швом Full-V
Основные конструктивные особенности системы слежения за швом Full-V:
|
Технические характеристики системы слежения с "нулевым зазором" Full-V
| Модель | FV-150-ZO-TD | FV-210-ZO-TD |
| Габаритные размеры | 115 х 74 х 47 мм | 115 х 74 х 47 мм |
| Оптимальное расстояние обзора | 168 мм | 228 мм |
| Расстояние по глубине обзора | 155 ～ 180 мм | 165 ～ 225 мм |
| Продольное разрешение | 0.05 ～ 0.07 мм | 0.08 ～ 0.12 мм |
| Минимальная определяемая высота | 0.6 мм | 0.8 мм |
| Диаметр лазерного поля | 27 ～ 31 мм | 37 ～ 50 мм |
| Латеральное разрешение | 0.02 ～ 0.03 мм | 0.03 ～ 0.04 мм |
| Минимальная определяемая ширина | <0.08 мм | <0.1 мм |
| Частота обнаружения | Стандартная 30 Гц, высокоскоростная 60 Гц | |
| Рабочее напряжение | 9 ～ 36 В |
Комплектация лазерной системы слежения за швом Full-V
Стандартный комплект лазерной системы слежения серии "нулевой зазор" включает в себя следующие компоненты:
Сенсорный датчик лазерного слежения
| Кейс для транспортировки оборудования | Передающий кабель 2в1 | Промышленный коммутатор |
Монтажный кронштейн | Защитная крышка | |
| Защитные линзы | Блок водяного охлаждения |
Опционально может использоваться специальная система очистки воды
Для установки и работы программного обеспечения системы слежения необходимо подключение к персональному компьютеру со стандартными характеристиками. Компьютер не входит в комплект оборудования.
Использование системы слежения Full-V для роботизированной сварки
Основными компонентами системы лазерного отслеживания сварочного шва являются лазерный датчик и терминал мониторинга. Лазерный датчик используется для активного сбора и обработки информации о сварочных швах в реальном времени, и поддерживает постоянную связь с промышленным роботом. Терминал используется для мониторинга и настройки параметров. Система оснащена функциями поиска, отслеживания и сканирования швов перед началом сварки.
Примеры использования системы слежения за швом Full-V
Full-V предлагает универсальные и индивидуальные сварочные решения для различных отраслей промышленности, удовлетворяющие потребности большинства клиентов.
| Сварка сложных изогнутых конструкций | Сварка трубной решетки, теплообменников |
| Сварка тел вращения, емкостей, цистерн | Сварка продольных конструкций, балок, опор |
| Сварка коробчатых конструкций | Сварка конструкций из листового металла |
