Характеристики
Описание
Серия для средних и больших расстояний представляет собой набор лазерных датчиков и вспомогательных программных систем, предназначенных для позиционирования, сканирования и программирования больших заготовок на больших расстояниях.
Лазерный датчик слежения за швом использует лазер для облучения поверхности сварного шва с образованием полосы лазерного излучения, которая принимается и отображается камерой высокой четкости. Путем алгоритмической обработки трехмерные характеристики сварного шва преобразуются в структурированную информацию, включая координаты сварочного шва, смещение, зазоры и т. д. Эта информация передается на контроллер робота, обеспечивая его необходимой траекторией и технологическими параметрами для сварки, направляя робота на сварку или исправляя отклонения заготовки в режиме реального времени и добиваясь идеального качества сварочных работ. По сравнению с другими решениями, лазерное отслеживание швов имеет такие преимущества, как бесконтактность, высокая точность, высокая скорость и хорошая адаптируемость к разным изделиям.
С развитием современных технологий лазерные системы слежения постепенно стали незаменимым оборудованием в автоматизации сварки. Они обладают преимуществами высокой точности, высокой эффективности и простоты в эксплуатации. Лазерный датчик отслеживания сварных швов использует бесконтактную технологию лазерного контурного анализа линий, с компактной структурой и подходит для большинства сварочных рабочих зон. Видимый лазер датчика позволяет легко и точно помочь роботу в начальной настройке системы. Головка датчика может быть легко интегрирована с контроллером робота через Ethernet для достижения максимальной гибкости, обеспечивая визуальное руководство для робота. Это упрощает проблему фиксации деталей или допусков размеров и улучшает положение сварных швов, тем самым улучшая качество сварки.
Основные преимущества лазерной системы слежения за швом Full-V
Можно отметить следующие ключевые преимущества продукции Full-V:
|
Обширная линейка лазерных систем слежения Full-V включает в себя продукты, которые охватывают все аспекты и удовлетворяет потребности в сварке для различных клиентов и их задач. Системы слежения обеспечивают множество вариантов точности и скорости, чтобы справиться с различными процессами сварки.
Оборудование подходит для всех основных типов сварочных швов, стабильно идентифицируется более 40 типов сварочных швов в 14 основных категориях. Обеспечена поддержка различных сварочных процессов, включая MIG, MAG, TIG, лазерную сварку, сварку трением, плазменную сварку и другие. Независимо от процесса сварки, Full-V обеспечивает надежную поддержку и стабильную работу, чтобы гарантировать наилучший результат.
Программное обеспечение имеет простое управление, оптимизированные настройки параметров, подробное меню помощи и поддержку нескольких языков, в том числе русский.
Конструктивные особенности лазерной системы слежения за швом Full-V
Основные конструктивные особенности системы слежения за швом Full-V:
|
Технические характеристики системы средней и большой дальности Full-V
| Модель | FV-400-TD | FV-600-TD |
| Габаритные размеры | 122 х 38 х 62 мм | 193 х 50 х 97 мм |
| Оптимальное расстояние обзора | 400 мм | 600 мм |
| Расстояние по глубине обзора | 320 ～ 500 мм | 500 ～ 740 мм |
| Продольное разрешение | 0.21 ～ 0.41 мм | 0.22 ～ 0.35 мм |
| Минимальная определяемая высота | 1.0 мм | 1.2 мм |
| Диаметр лазерного поля | 65 ～ 101 мм | 145 ～ 200 мм |
| Латеральное разрешение | 0.06 ～ 0.08 мм | 0.06 ～ 0.08 мм |
| Минимальная определяемая ширина | <0.8 мм | <0.8 мм |
| Частота обнаружения | Стандартная 30 Гц | |
| Рабочее напряжение | 9 ～ 36 В |
Комплектация лазерной системы слежения за швом Full-V
Стандартный комплект лазерной системы слежения включает в себя следующие компоненты:

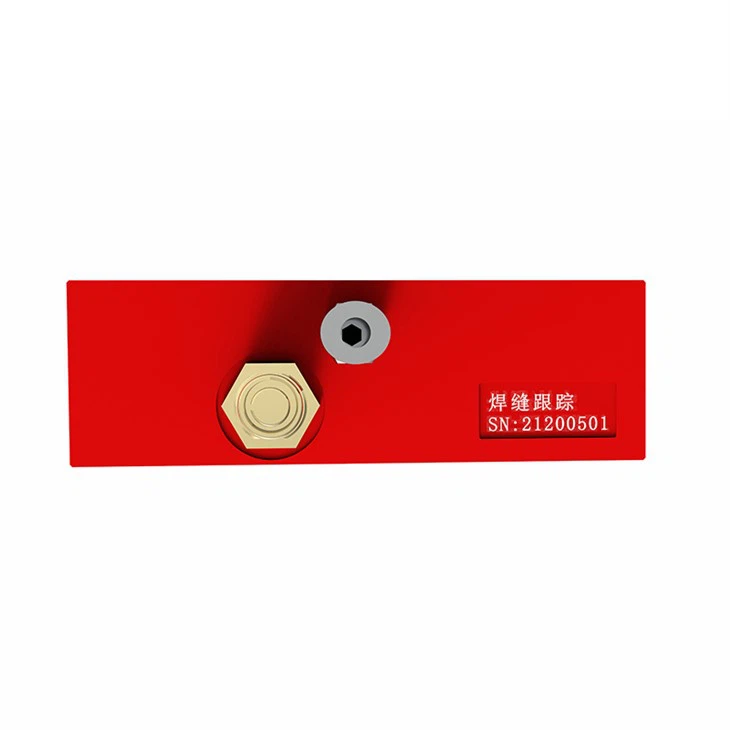

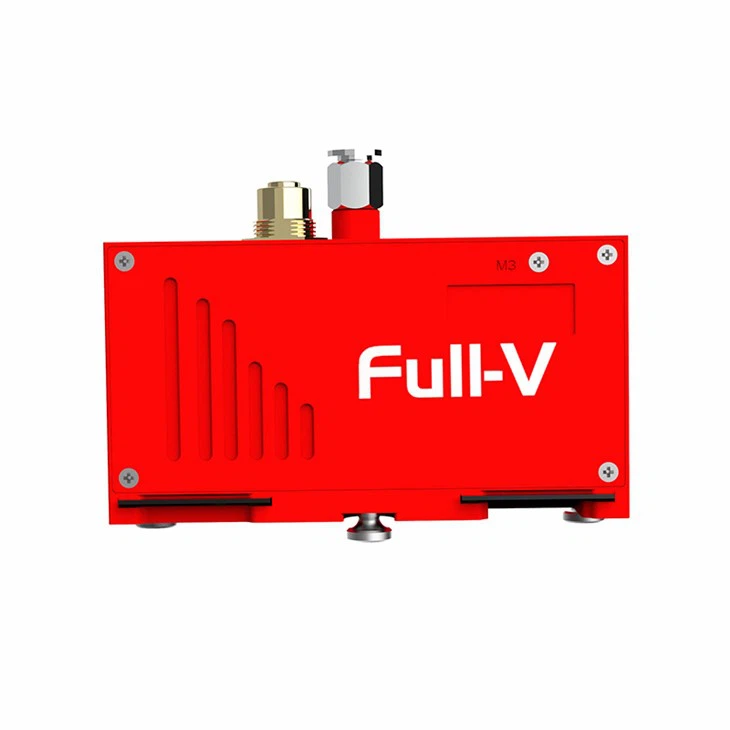

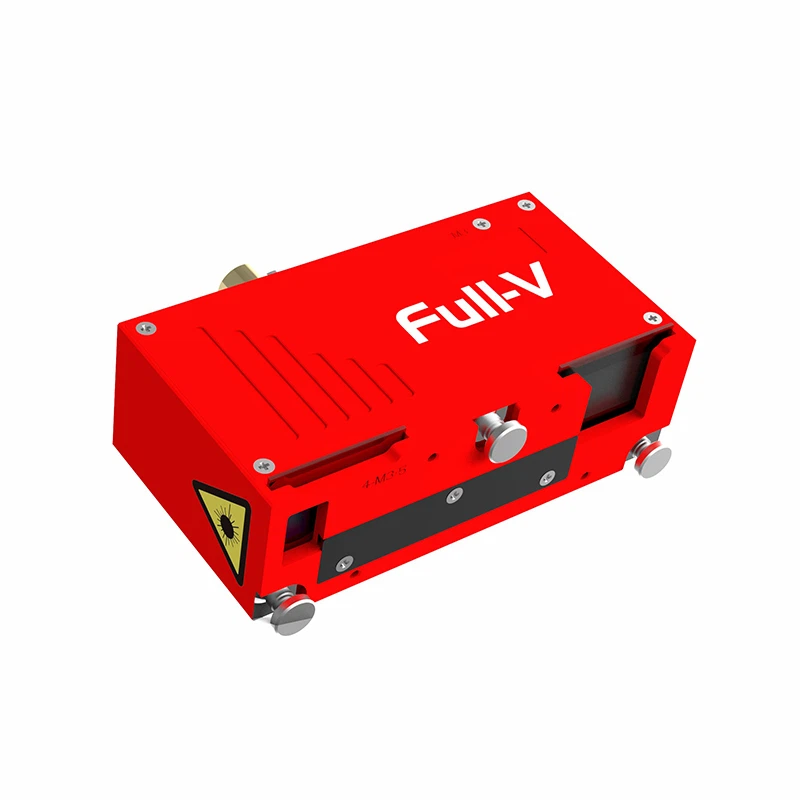

Сенсорный датчик лазерного слежения
| Кейс для транспортировки оборудования | Передающий кабель 2в1 | Промышленный коммутатор |
Монтажный кронштейн | Защитная крышка | |
| Защитные линзы | Блок водяного охлаждения |
Опционально может использоваться специальная система очистки воды
Для установки и работы программного обеспечения системы слежения необходимо подключение к персональному компьютеру со стандартными характеристиками. Компьютер не входит в комплект оборудования.
Использование системы слежения Full-V для роботизированной сварки
Основными компонентами системы лазерного отслеживания сварочного шва являются лазерный датчик и терминал мониторинга. Лазерный датчик используется для активного сбора и обработки информации о сварочных швах в реальном времени, и поддерживает постоянную связь с промышленным роботом. Терминал используется для мониторинга и настройки параметров. Система оснащена функциями поиска, отслеживания и сканирования швов перед началом сварки.
Примеры использования системы слежения за швом Full-V
Full-V предлагает универсальные и индивидуальные сварочные решения для различных отраслей промышленности, удовлетворяющие потребности большинства клиентов.
| Сварка сложных изогнутых конструкций | Сварка трубной решетки, теплообменников |
| Сварка тел вращения, емкостей, цистерн | Сварка продольных конструкций, балок, опор |
| Сварка коробчатых конструкций | Сварка конструкций из листового металла |
