Описание

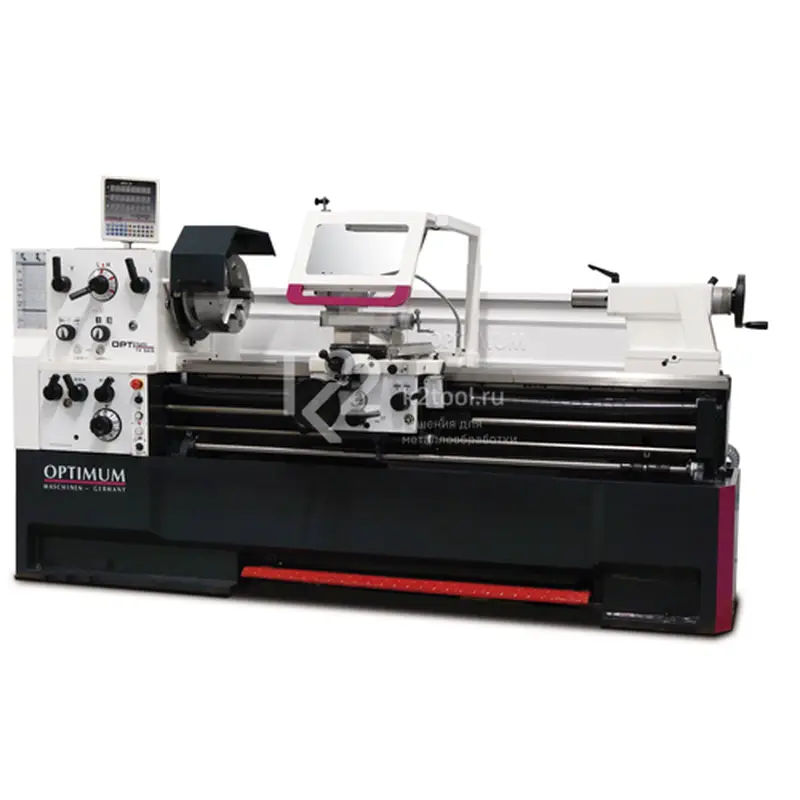

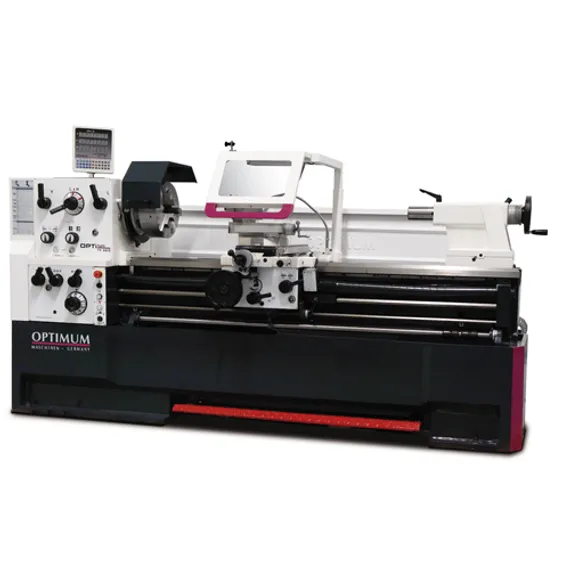

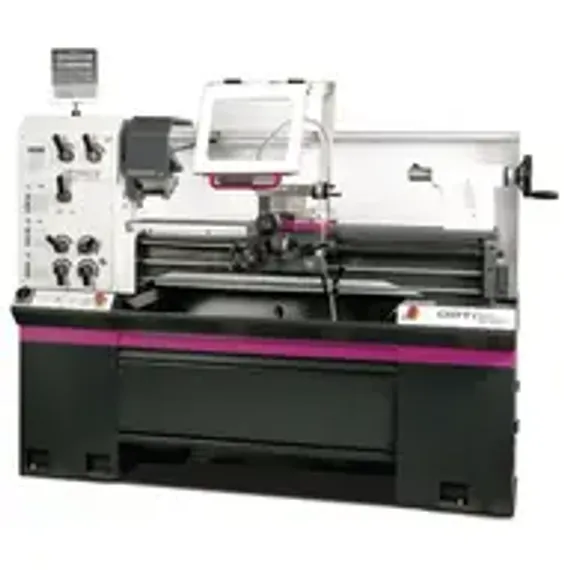

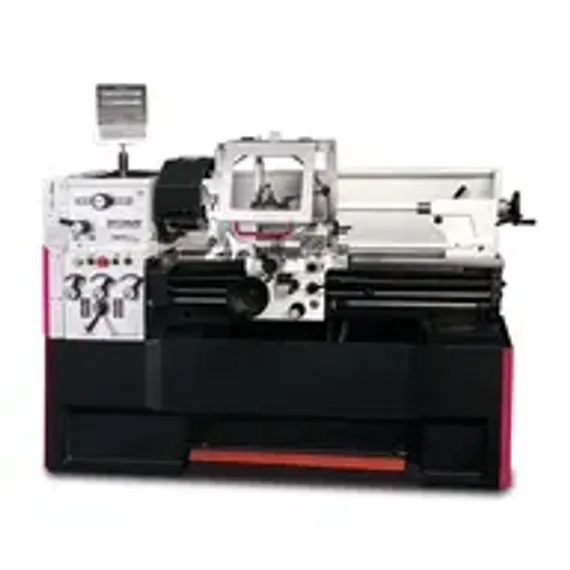

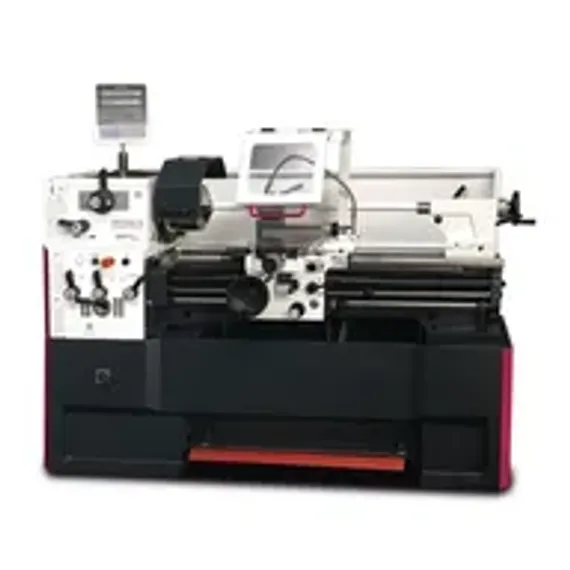

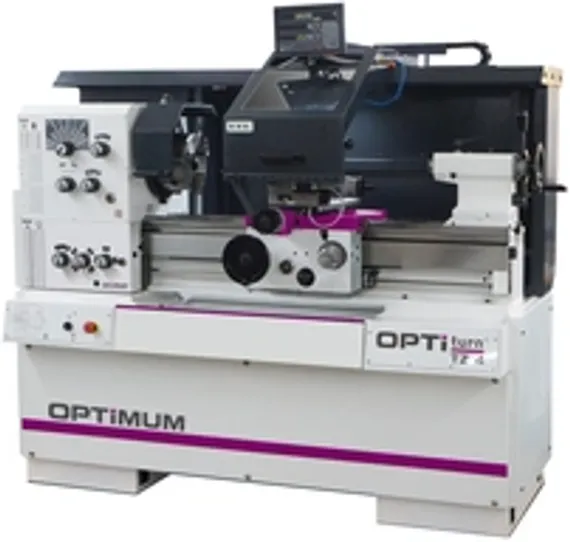

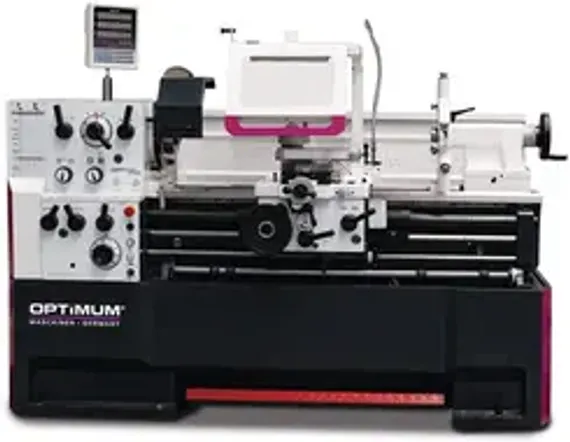

Купить токарный станок Optimum OPTIturn TH 5620D по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Основные узлы станка отлиты из чугуна, обеспечивающие хорошую жесткость и устойчивость к вибрациям.
- Рабочие поверхности шпинделя термически обработаны и отшлифованы на шлифовальных станках.
- Минимальное радиальное биение 0,015 мм.

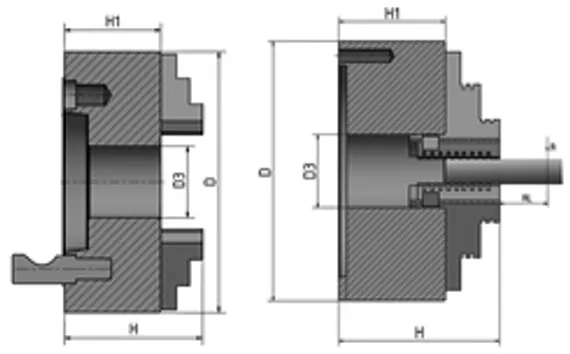

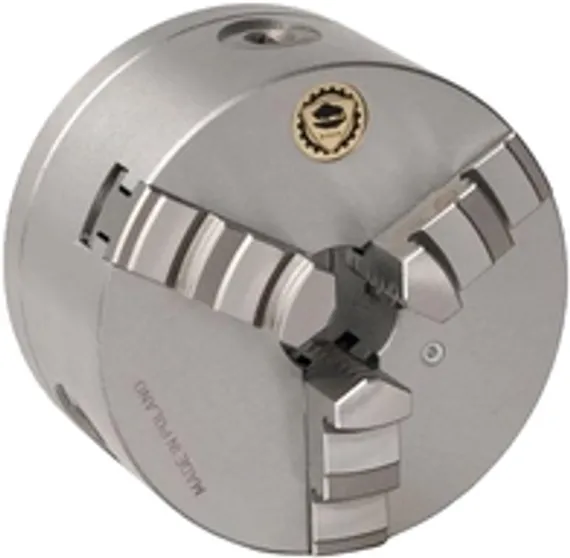

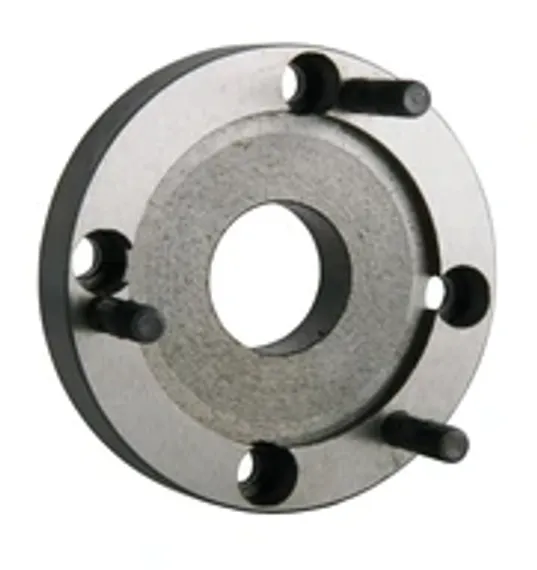

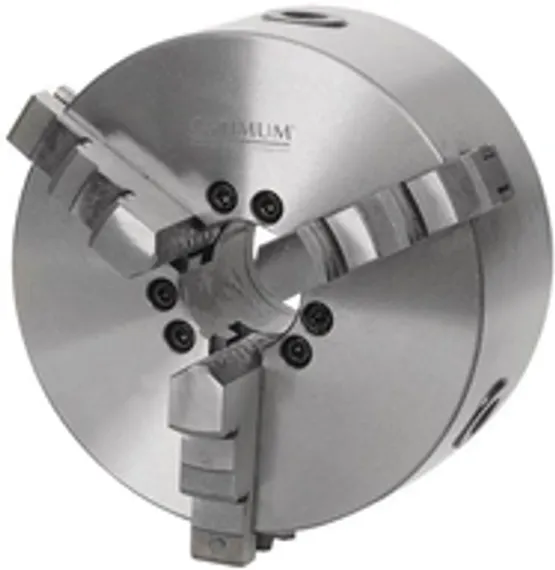

- Токарные патроны соответствуют DIN ISO 702-2.
- Установлено устройство цифровой индикации DPA 21, где отображаются действительные обороты шпинделя.
- Работа шестерен валов происходит в масляной ванне, что увеличивает плавность, бесшумность и длительность эксплуатационного периода.

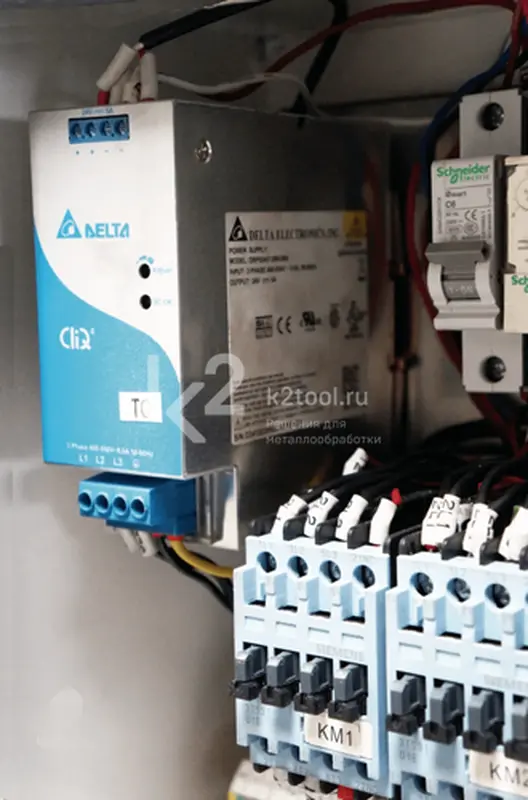

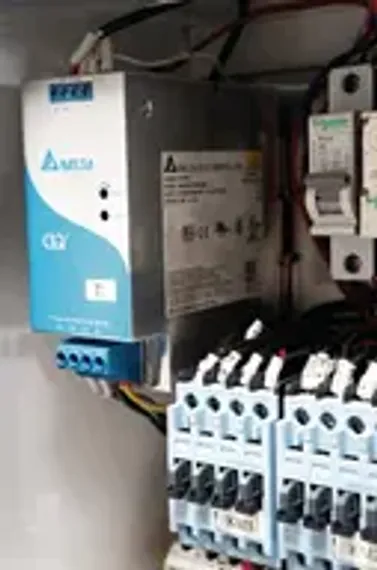

- Кнопки включения и выключения токарно-винторезного станка имеют электрическую защиту. Возможность блокировки главного выключателя.

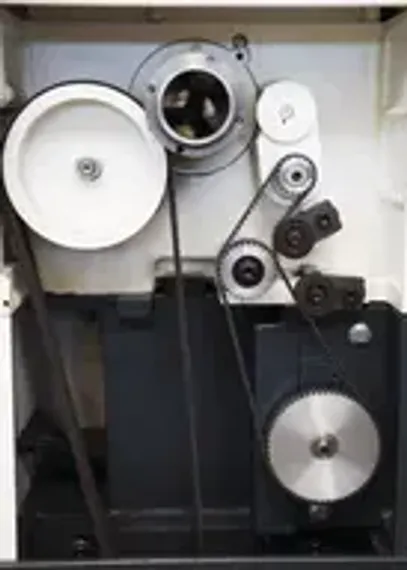

- Для контроля нарезания резьбы на токарно-винторезном станке установлен датчик. Настройка на различные виды резьбы осуществляется при помощи сменных шестерен. Аварийная остановка производится ножной педалью.
- Ручное перемещение по координатным осям выполняется при помощи маховиков с лимбами. Включение продольной автоматической подачи происходит рукояткой с четырьмя эксцентриковыми зажимами.
- Длинные заготовки и конуса обрабатываются при помощи задней бабки, которую можно смещать на ±15°.

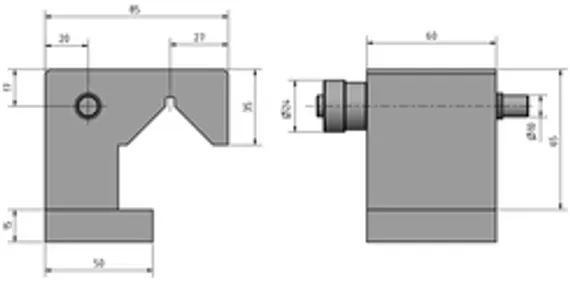

- Удаление биения и прогиба заготовок на токарно-винторезном станке не допускается за счет применения люнетов, подвижного и неподвижного.

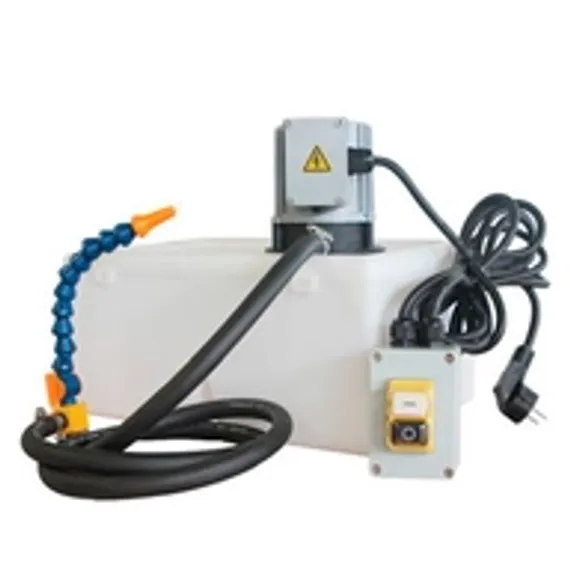

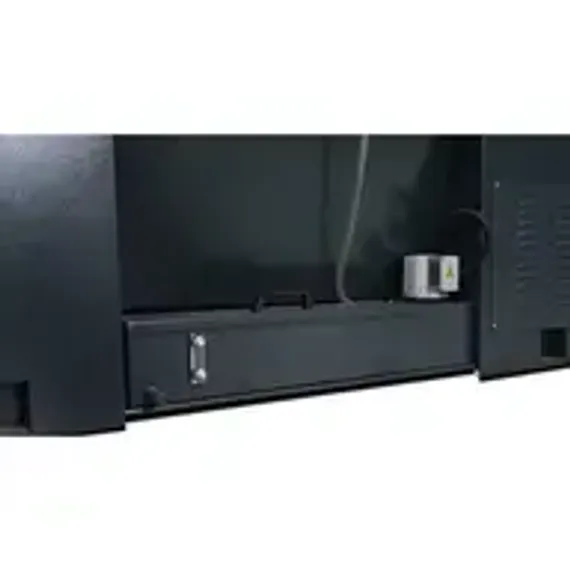

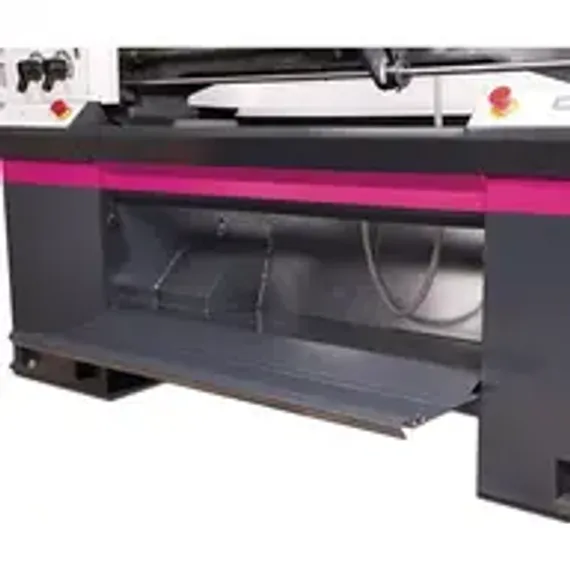

- Охлаждение инструмента и заготовки на станке организовано централизовано, благодаря системе подачи СОЖ. Для сбора и хранения отработанной жидкости предусмотрен бак. Контроль объема контролируется индикацией уровня заполнения.
- Защита глаз от стружки обеспечена большим прозрачным экраном.
- Безопасность от внезапного включения токарно-винторезного станка и вращения патрона производится защитным кожухом с конечными выключателями.
- Дополнительное местное освещение производится станочным светильником.
Технические характеристики
| Параметры сети | 8,5 кВт, 400 В (3-х фазный) ~50 Гц |
| Система подачи СОЖ | 125 Вт |
| Мощность приводного двигателя | 7,5 кВт |
| РМЦ | 1910 мм |
| Макс. Ø обработки над станиной | 560 мм |
| Диаметр обработки над направляющими | 355 мм |
| Диапазон продольной подачи | 0,059-1,646 мм/об |
| Количество продольных подач | 35 |
| Диапазон поперечных подач | 0,020-0,573 мм/об |
| Количество поперечных подач | 35 |
| Пределы шага нарезаемых метрических резьб | 0,2-14 мм/об |
| Количество шагов (метрические резьбы) | 47 |
| Пределы шага нарезаемых дюймовых резьб | 112-2 ниток/дюйм |
| Количество шагов (дюймовые резьбы) | 60 |
| Пределы шага нарезаемых трапецеидальных резьб | 4-112 |
| Количество шагов (трапецеидальные резьбы) | 50 |
| Пределы шага нарезаемых модульных резьб | 0,1-7 |
| Количество шагов (модульные резьбы) | 34 |
| Диапазон оборотов (скоростей) | 25-1600 об/мин |
| Количество передач (скоростей) | 12 |
| Шпиндельный патрон | опция |
| Диаметр сквозного отверстия в шпинделе | 80 мм |
| Конус шпинделя | КМ 7 |

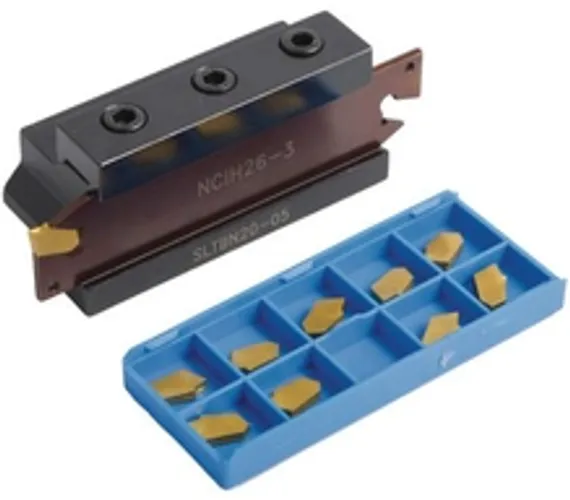

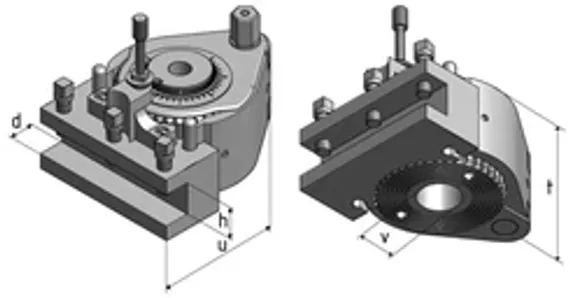

| Размер державки инструмента (резца) | 25×25 мм |
| Конус пиноли задней бабки | КМ 5 |
| Перемещение пиноли задней бабки | 180 мм |
| Диаметр отверстия в задней бабке | 75 мм |
| Ход по оси X | 130 мм |
| Ход по оси Z | 316 мм |
| Высота центров | 280 мм |
| Ширина станины | 350 мм |

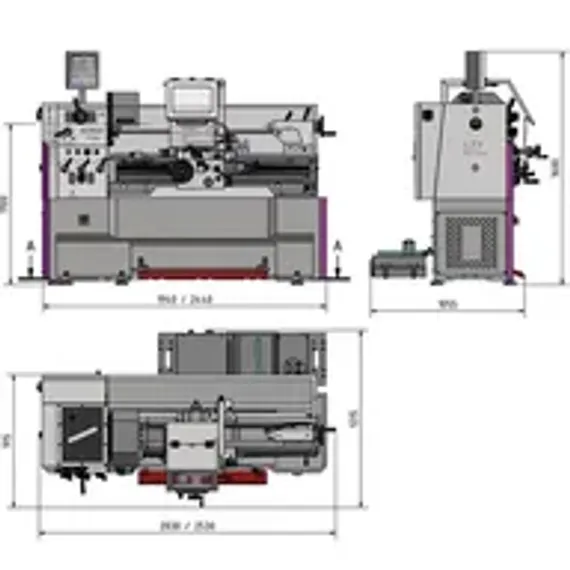

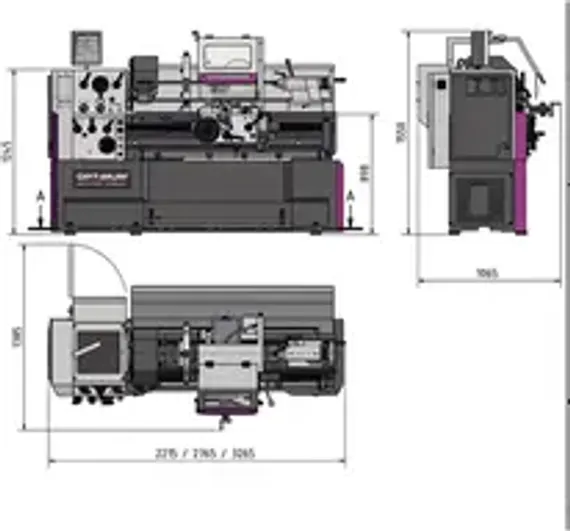

| Габариты | 3450×1150×1650 мм |
| Масса | 2720 кг |
